连杆驱动机器人夹持机械手爪结构

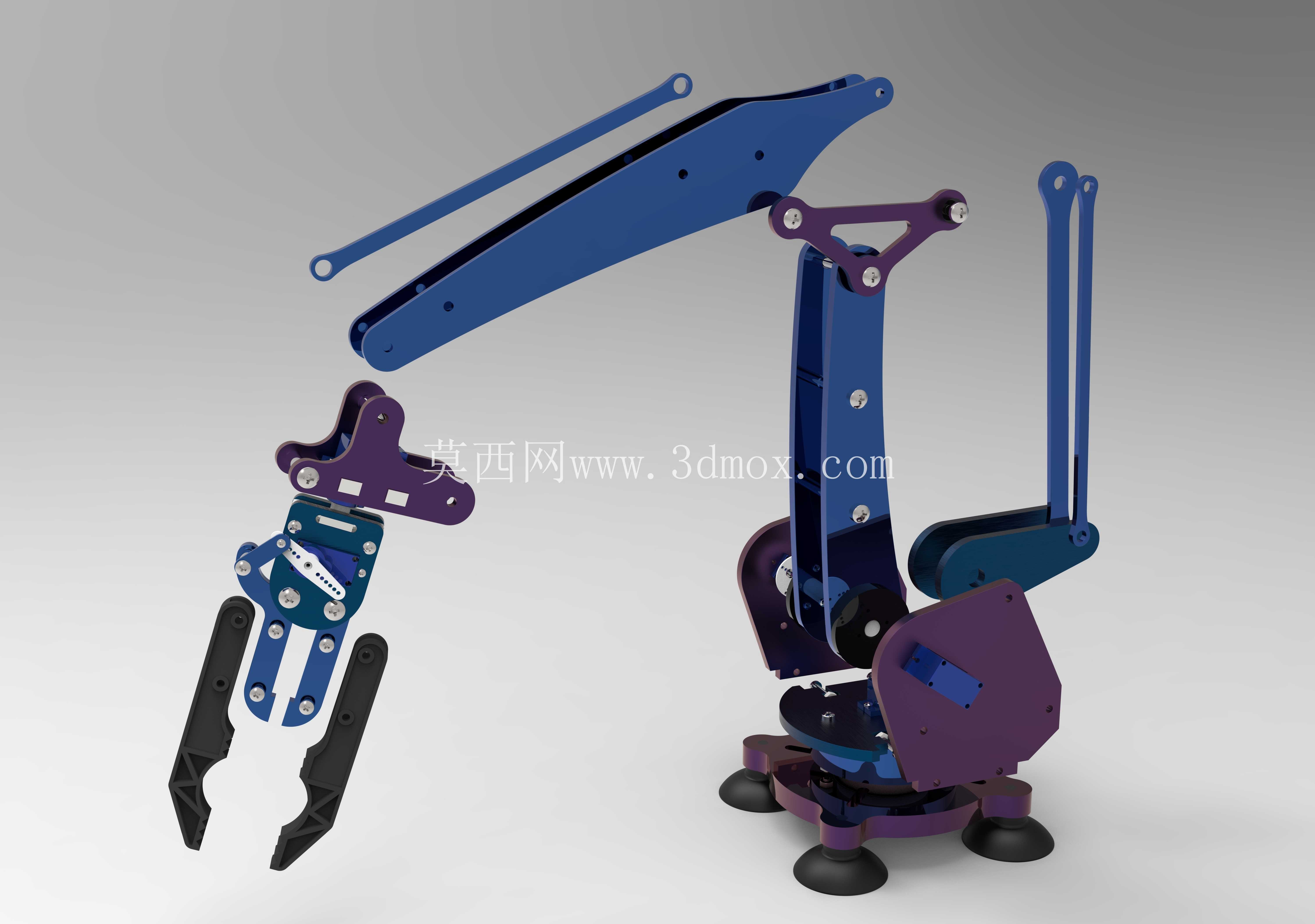

这套夹持执行机构面向机器人末端作业场景开发，核心解决轻中型工件在自动化产线中的抓取、搬运与定位问题。实际部署中，它可作为六轴机械臂、直角坐标机器人或移动操作平台的末端执行器，承担上下料、工位转序、装配辅助、物料分拣等任务；两指对开的夹持形式适配规则块状件、轴类件及异形件，钳口内侧的锯齿形咬合面能在接触工件时形成多点摩擦与机械嵌合，降低光滑表面或受侧向力时滑脱的概率。

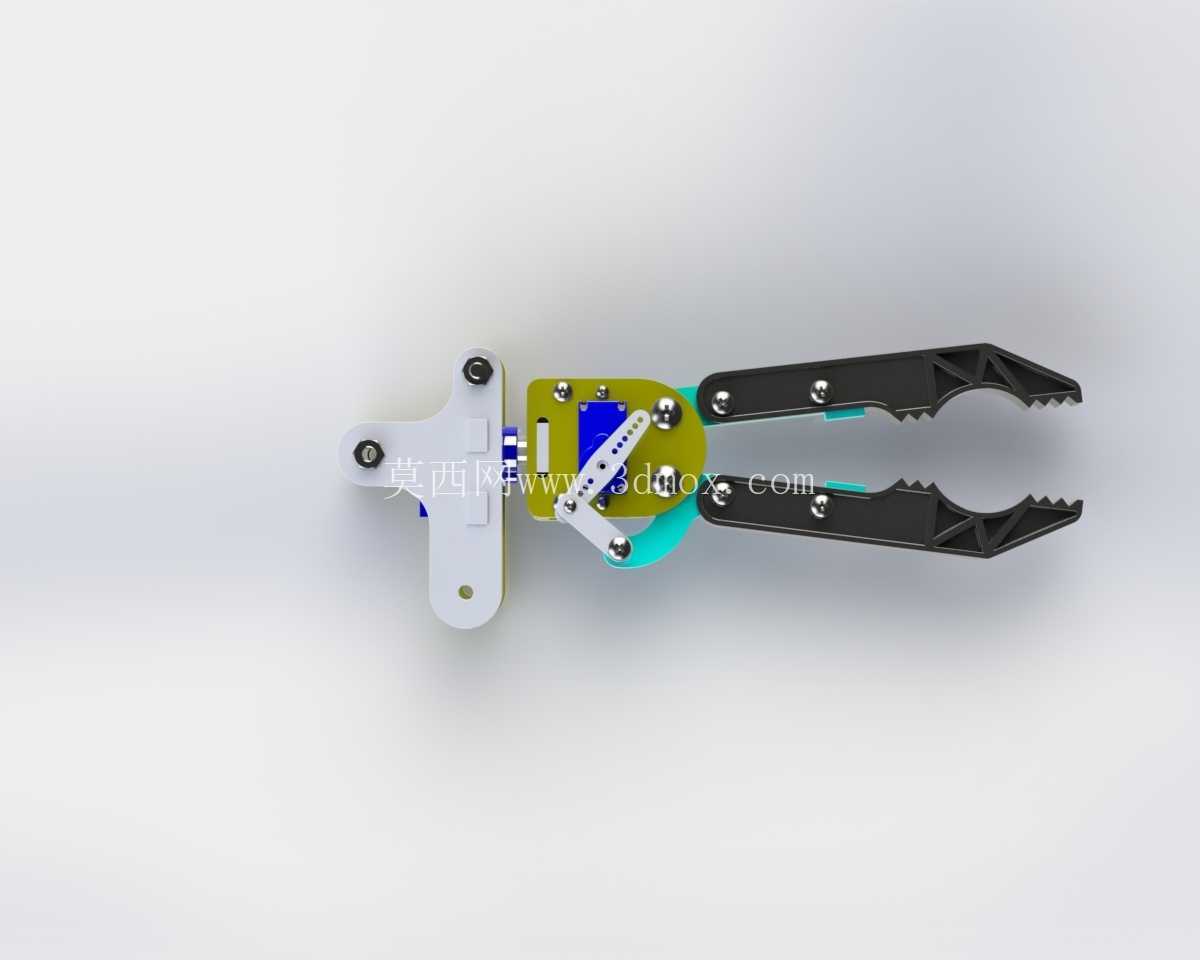

从机构原理看，开合动作并非由手指直接驱动，而是通过底部舵机或电机输出盘带动一组四连杆传动，将旋转扭矩传递至两侧指根铰点，使两根长指绕基座销轴同步摆动。连杆方案的优势在于传动链刚性好、夹持力可随输入扭矩线性放大，且左右手指运动具有天然的对中性——工件在闭合过程中会被自动导中至钳口中心，减少了对来料位姿精度的依赖。指根与基座之间采用销轴加衬套的回转配合，连杆铰接点均布置在受力闭环内，长期往复开合后铰接间隙对夹持精度的影响可控。

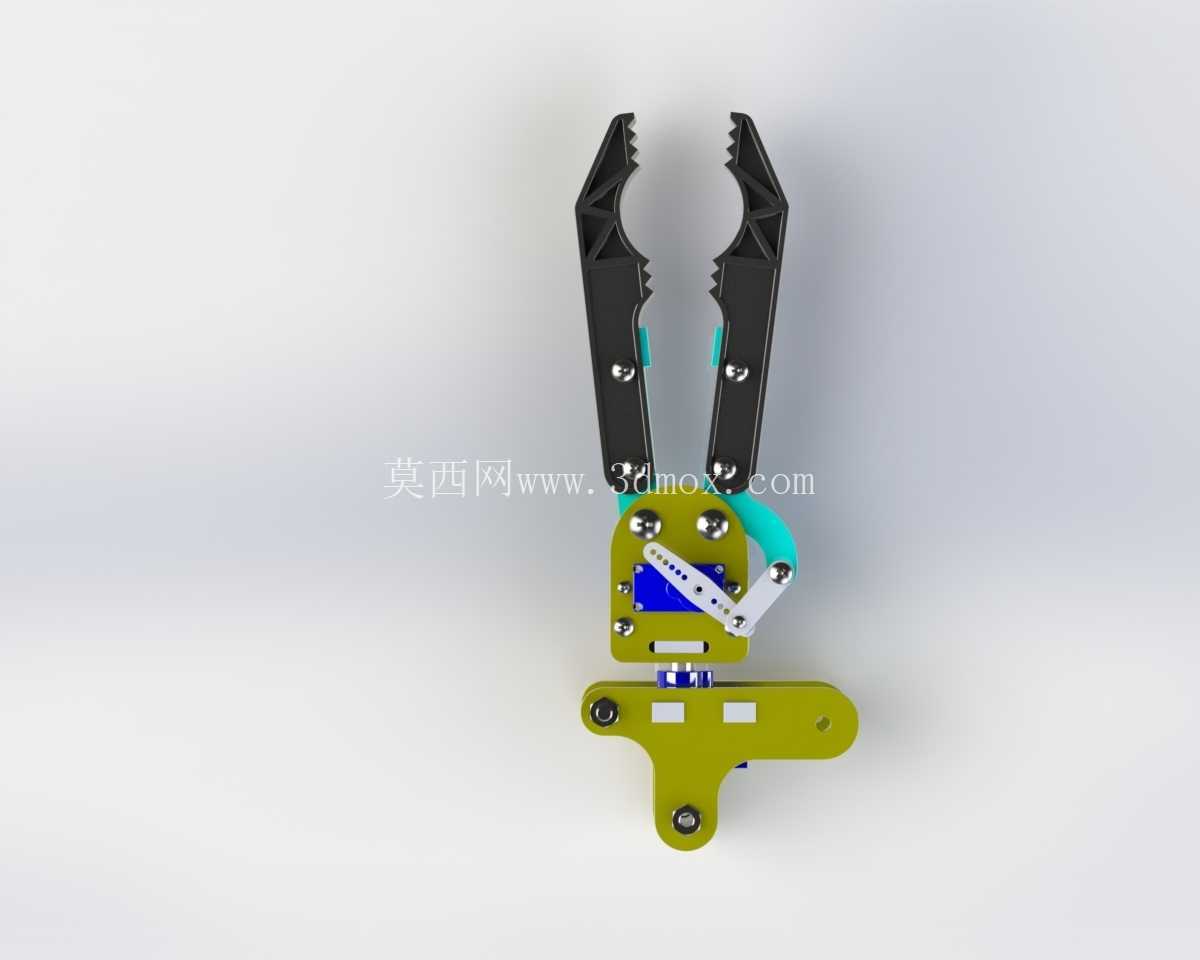

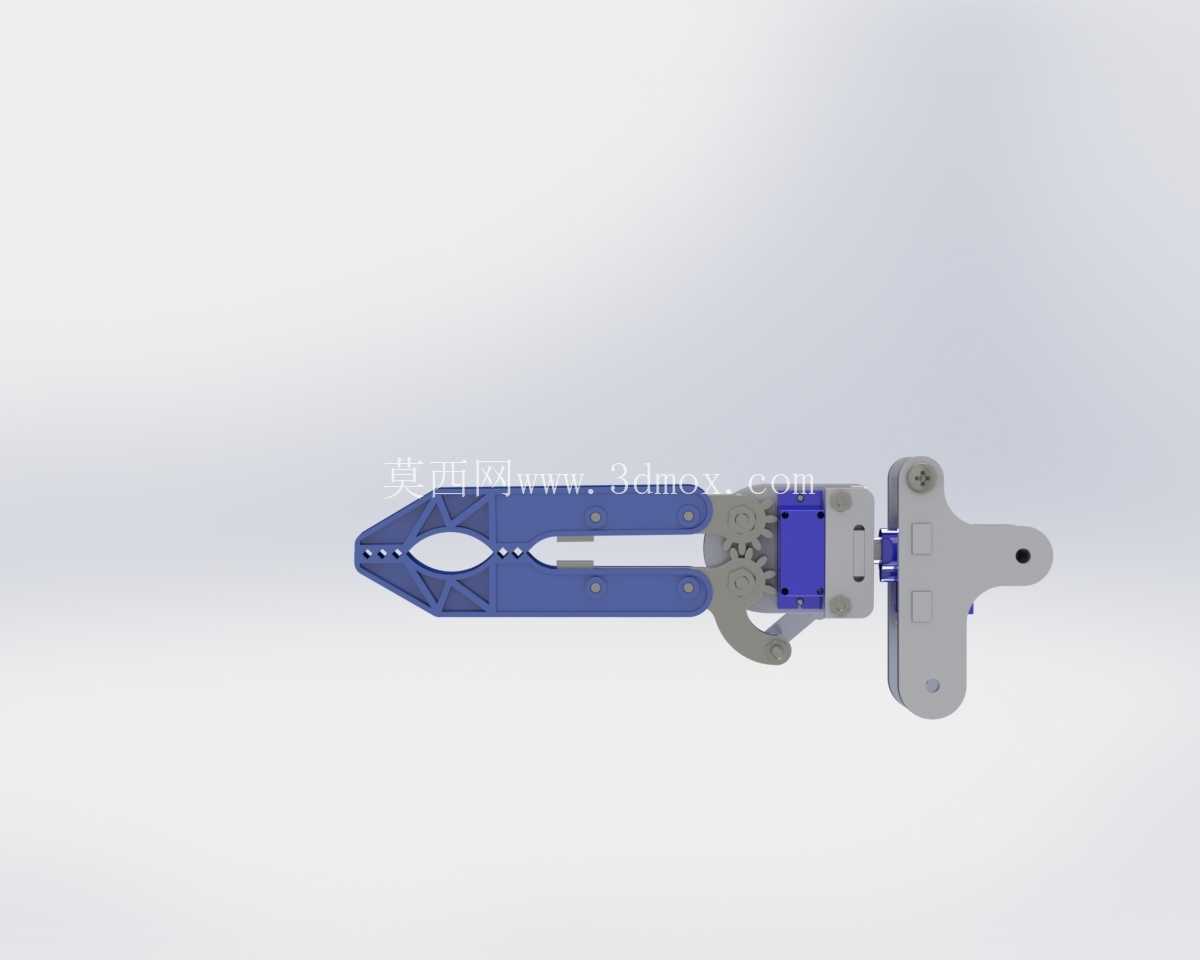

结构布局上，整机自上而下分为钳指段、传动基座段和驱动安装段三部分。上部两根钳指为细长悬臂形态，指身做了减重开槽与加强筋并存的截面设计：外侧轮廓平直以避让周边工装，内侧沿长度方向分布齿形，指尖收窄便于伸入狭窄空间取件。中部基座是承上启下的核心，舵机盘、摇臂、连杆和指根铰点全部集中在这块板件上，多层叠板通过铜柱或螺钉间隔固定，给运动杆件留出回转平面，同时保证整体厚度方向紧凑。下部延伸出的T形安装板用于将整套手爪固定到机械臂法兰或滑台滑块上，安装孔位按标准间距排布，方便与不同规格的末端法兰对接。

设计过程中，尺寸边界是反复权衡的重点。钳指张开行程需覆盖目标工件的最大直径，同时闭合后两指指尖留有安全间隙，避免硬顶碰撞；指长与夹持力成反比关系，指身越长、指尖力越小，因此在满足伸入深度的前提下尽量缩短力臂，把铰点位置向指尖方向前移以提升末端握持力。基座宽度受限于机械臂负载端的允许包络，驱动件选型时既要输出足够堵转扭矩，又不能让整体重量超出臂端载荷上限，因此板材多采用铝合金或工程塑料铣削/激光成型，运动件在应力集中的铰孔处局部加厚。

安装接口方面，底部安装板预留了多组沉孔与通孔，既可直接螺钉锁附在法兰盘上，也可通过转接板适配不同孔距；驱动线缆从基座侧缘引出，走线槽避开连杆摆动区域，防止反复运动中磨线。维护时，拆下指根销轴即可单独更换钳指，无需拆解整个传动链；铰接点若采用金属对塑料配合，需在装配阶段预留合理间隙并考虑润滑，以降低干摩擦带来的卡顿。

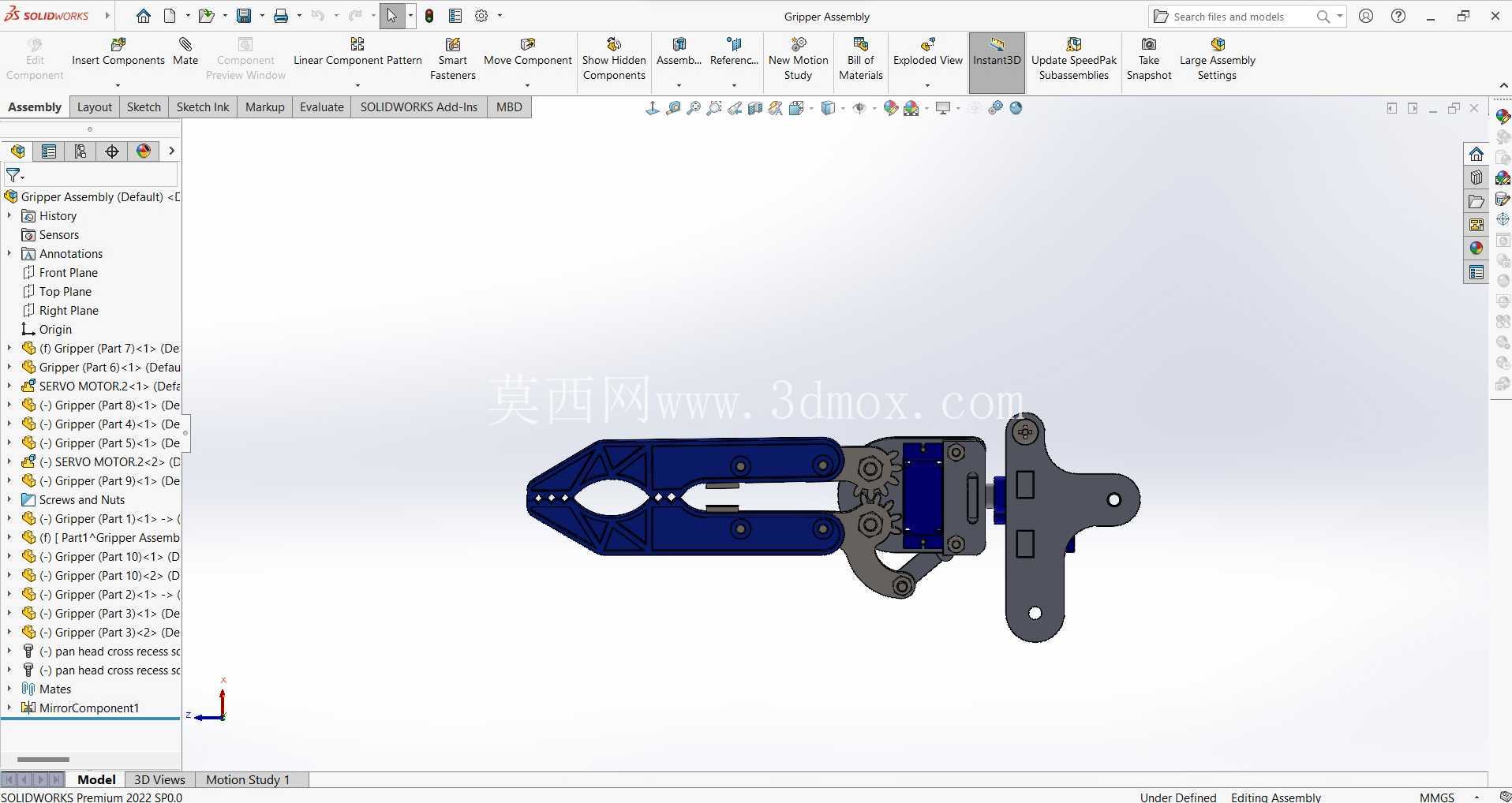

建模时按真实装配关系分层管理：固定基座、驱动输出件、传动连杆、左右钳指、紧固件各自成子装配，铰接处用同轴配合约束并校验开合全过程的干涉情况，重点检查连杆在极限张角下是否与基座边缘、舵机壳体发生擦碰。齿形钳口的咬合区域单独做了接触面对齐分析，确保闭合到最小工位时两侧齿峰交错而不顶撞。整体方案在紧凑体积、夹持行程与输出力之间取得平衡，适合教学实验、轻型自动化工作站以及机器人二次开发的末端执行器选型参考。
