带安装法兰结构的伺服电机三维设计

　　在自动化产线的定位传动、数控机床的进给轴驱动、工业机器人关节动力输出这类对位置精度、转速响应有严苛要求的场景里，伺服电机是核心执行元件，这套三维设计完整还原了伺服电机的实体结构，可直接用于设备布局干涉校验、安装工装设计、传动链路匹配校核等工程环节。从结构设计逻辑来看，模型优先还原了安装端的法兰结构，端面上的安装孔位按照通用伺服安装规范做了等距排布，孔位的位置度公差在建模时做了对应约束，能直接匹配标准伺服安装座的孔位，不需要二次调整孔位坐标，设计时特意将法兰端面与电机输出轴的垂直度做了基准约束，避免实际装配时出现输出轴与负载不同心引发的径向跳动问题。

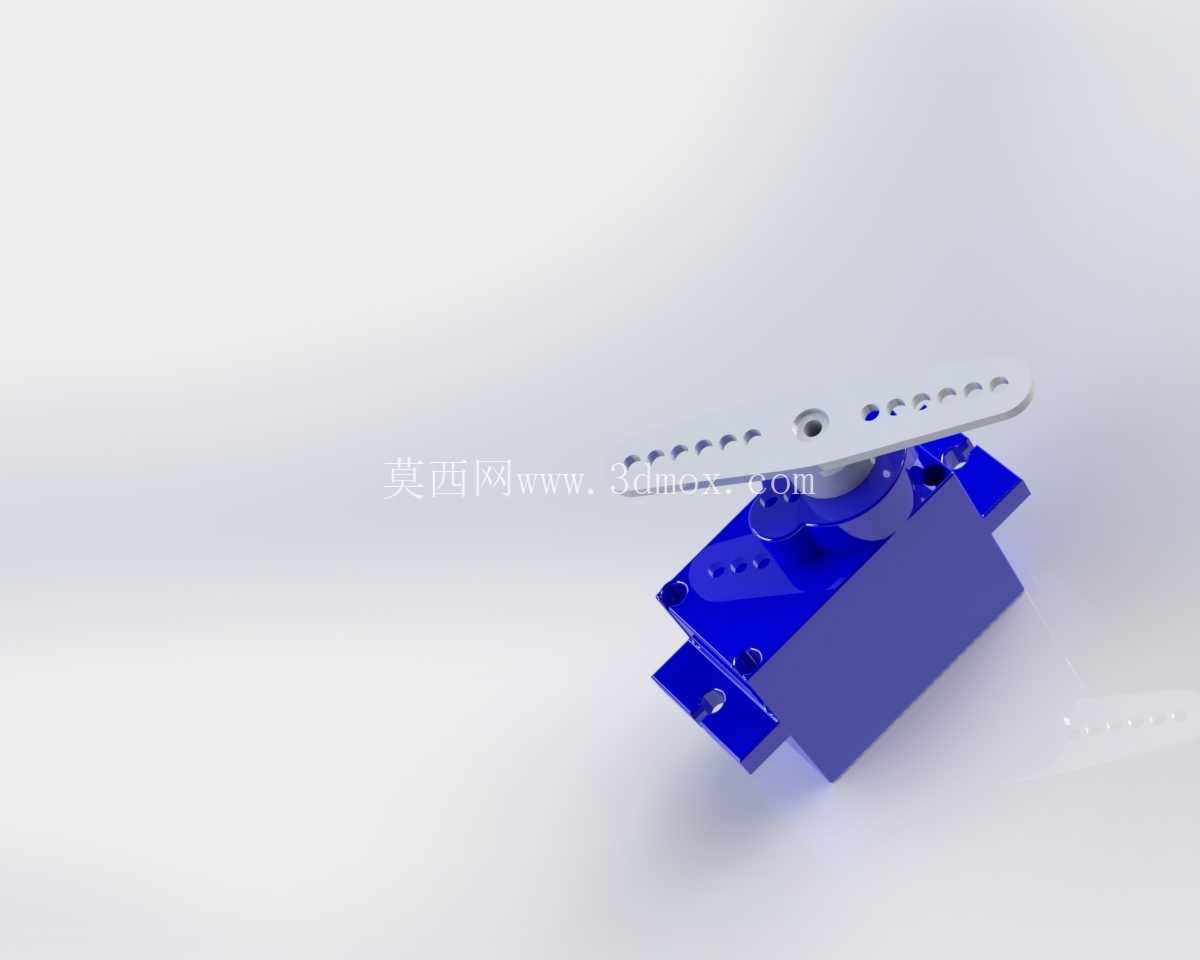

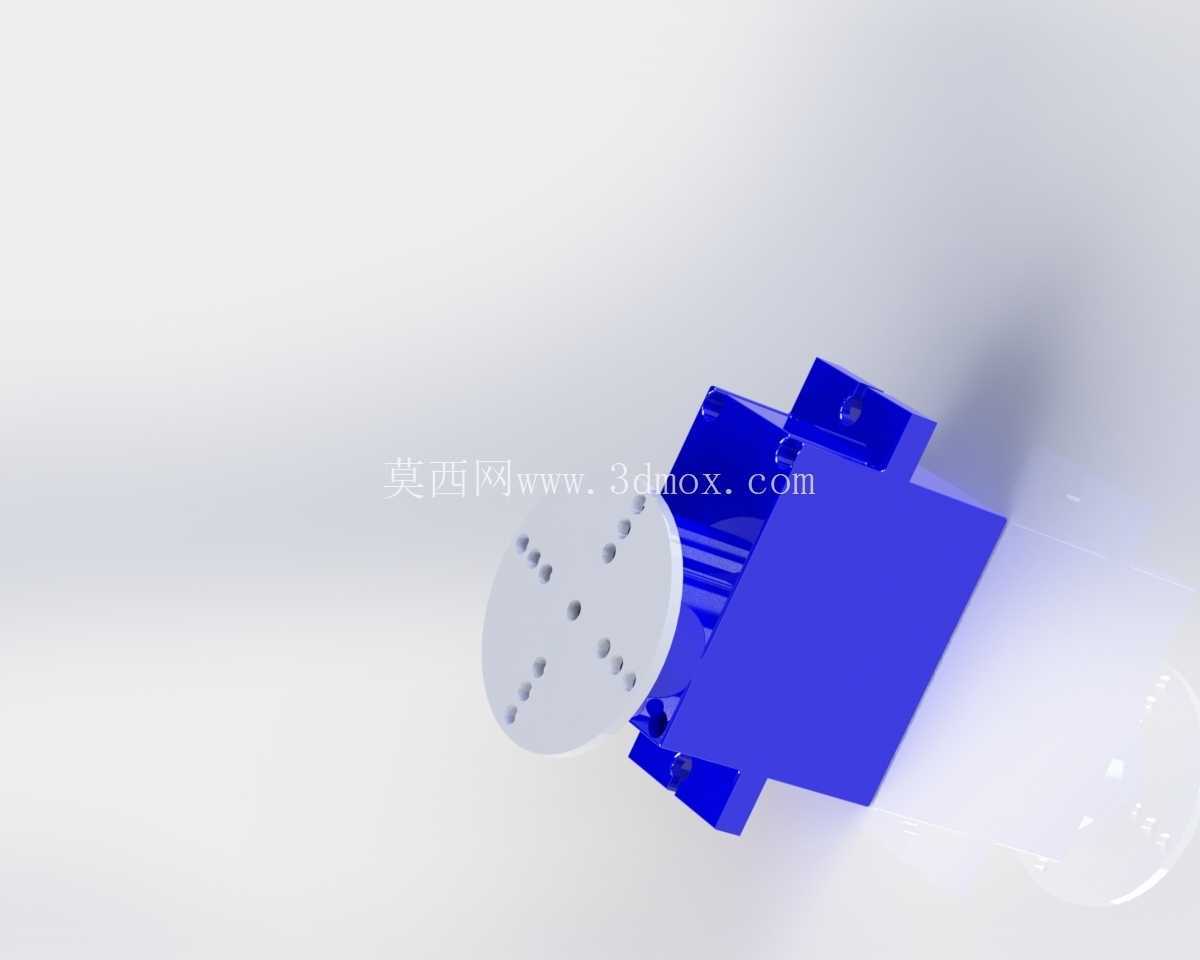

　　电机主体的外壳做了加强筋结构设计，筋条沿着电机轴向排布，既可以提升壳体的结构强度，抵御设备运行时的振动冲击，也能增大壳体散热面积，匹配伺服电机持续运行时的散热需求，建模时筋条的厚度、圆角都按照实际冲压壳体的工艺要求做了处理，没有出现工艺无法实现的尖锐棱角或者壁厚突变结构。输出端的连接法兰盘做了多孔位设计，除了中心的轴孔配合位，盘面上的周向孔位可以适配不同规格的联轴器、同步轮、负载连接盘，不需要额外做转接件设计，轴孔的配合公差按照过渡配合的要求做了尺寸约束，能保证动力传递时无回程间隙，匹配伺服系统的高精度定位要求。

　　尾部的编码器安装位、接线端口结构也做了完整还原，建模时预留了接线的弯折空间，在做设备整体布线设计时，可以直接参考这个结构规划线缆走向，避免出现线缆与周边结构件干涉、弯折半径过小导致线缆损坏的问题。从安装边界来看，模型的整体外形尺寸按照常用小功率伺服电机的实际尺寸做了等比例还原，电机主体的外径、总长、法兰安装面的凸台高度都做了精准约束，在做设备整体布局时，可以直接将模型导入装配体，校验电机与周边钣金护罩、传动部件、走线槽的安全间隙，不需要额外测量实物尺寸。设计过程中特意区分了电机的各个功能模块，定子壳体、转子输出轴、安装法兰、后端盖都做了独立的零件建模，装配约束按照实际装配关系做了匹配，工程师可以根据自己的设计需求，对局部结构做修改调整，比如更换不同规格的输出法兰、调整接线盒的出线方向，不需要从零开始建模。在实际设备选型配套时，这套模型可以直接用来做负载匹配校验，通过模型的安装尺寸可以快速确认是否适配现有设备的安装位，通过输出轴的尺寸可以快速匹配合适的联轴器规格，减少选型阶段的尺寸核对工作量。

　　针对伺服电机常见的安装场景，比如水平安装、垂直安装、侧装等不同工况，模型的重心位置也做了对应设置，在做整体设备的重心校核、安装支架强度校核时，可以直接提取模型的质量属性参数做仿真计算，不需要额外赋值。外壳的散热筋间距、高度都参考了实际量产伺服电机的参数，在做设备热仿真分析时，可以直接基于这个模型的结构做散热流场分析，提前评估电机运行时的温度对周边元器件的影响。输出轴的轴伸长度、键槽尺寸也做了还原，键槽的位置、宽度、深度都符合通用传动件的配合标准，在设计同步轮、齿轮等传动件的内孔键槽时，可以直接参考这个尺寸做配合设计，避免出现键槽错位、配合过松或过紧的问题。后端盖的结构做了密封槽的预留设计，对应实际电机的防护等级要求，在做有防尘、防水需求的设备设计时，可以参考这个密封槽的尺寸选配对应的密封圈，保证电机在复杂工况下的防护性能。
