金属板材连续弯辊成型加工设备结构

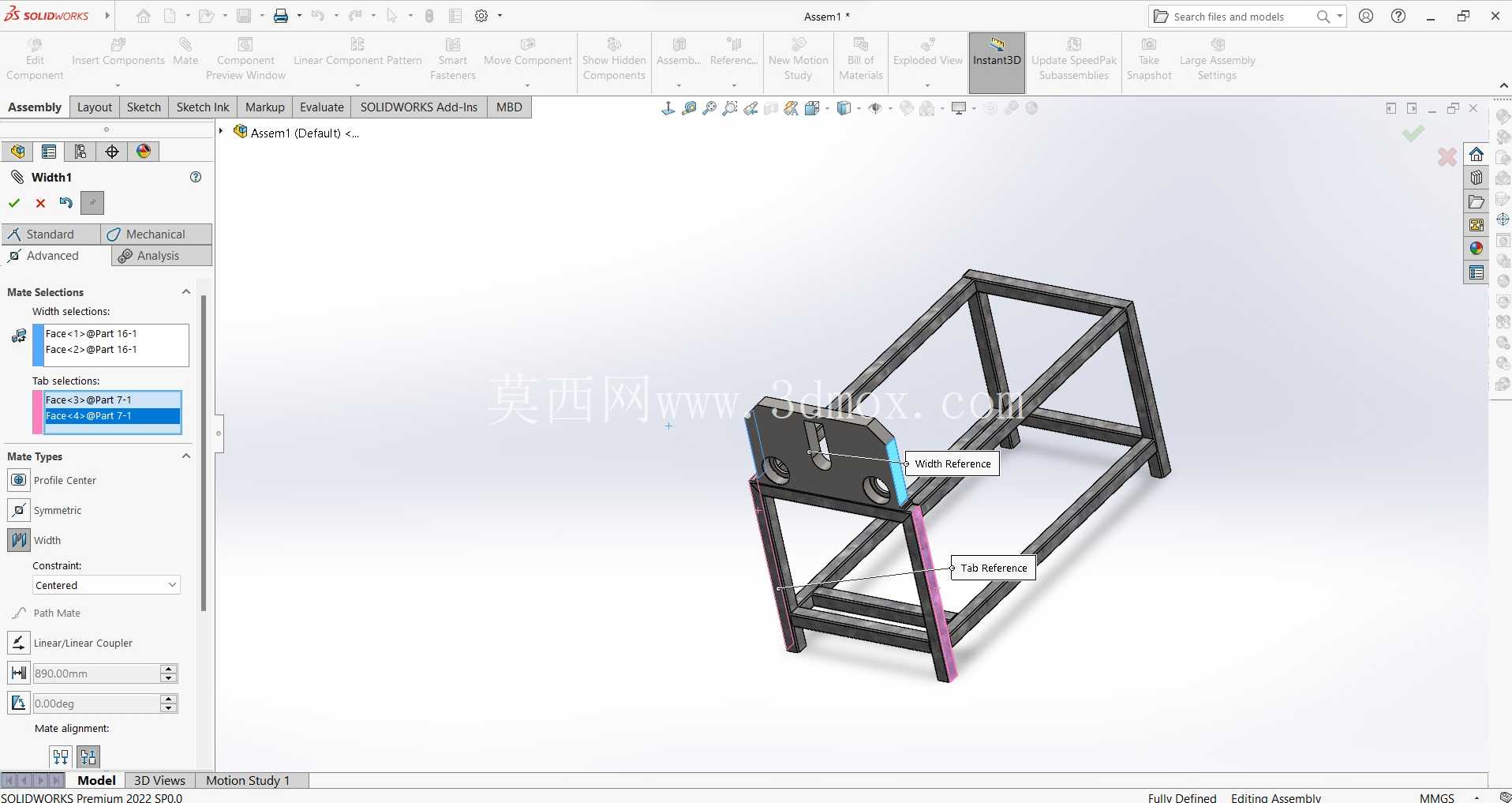

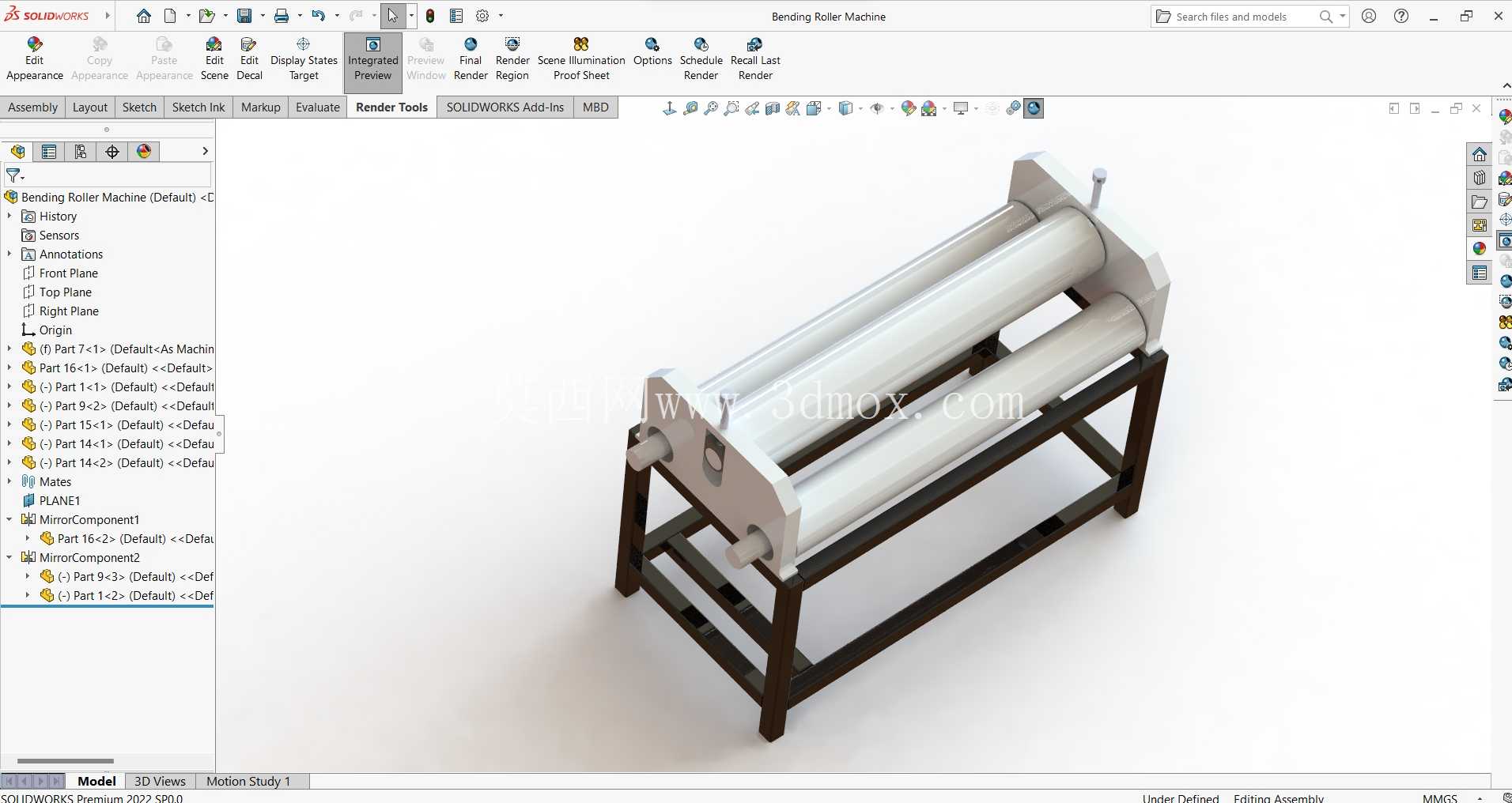

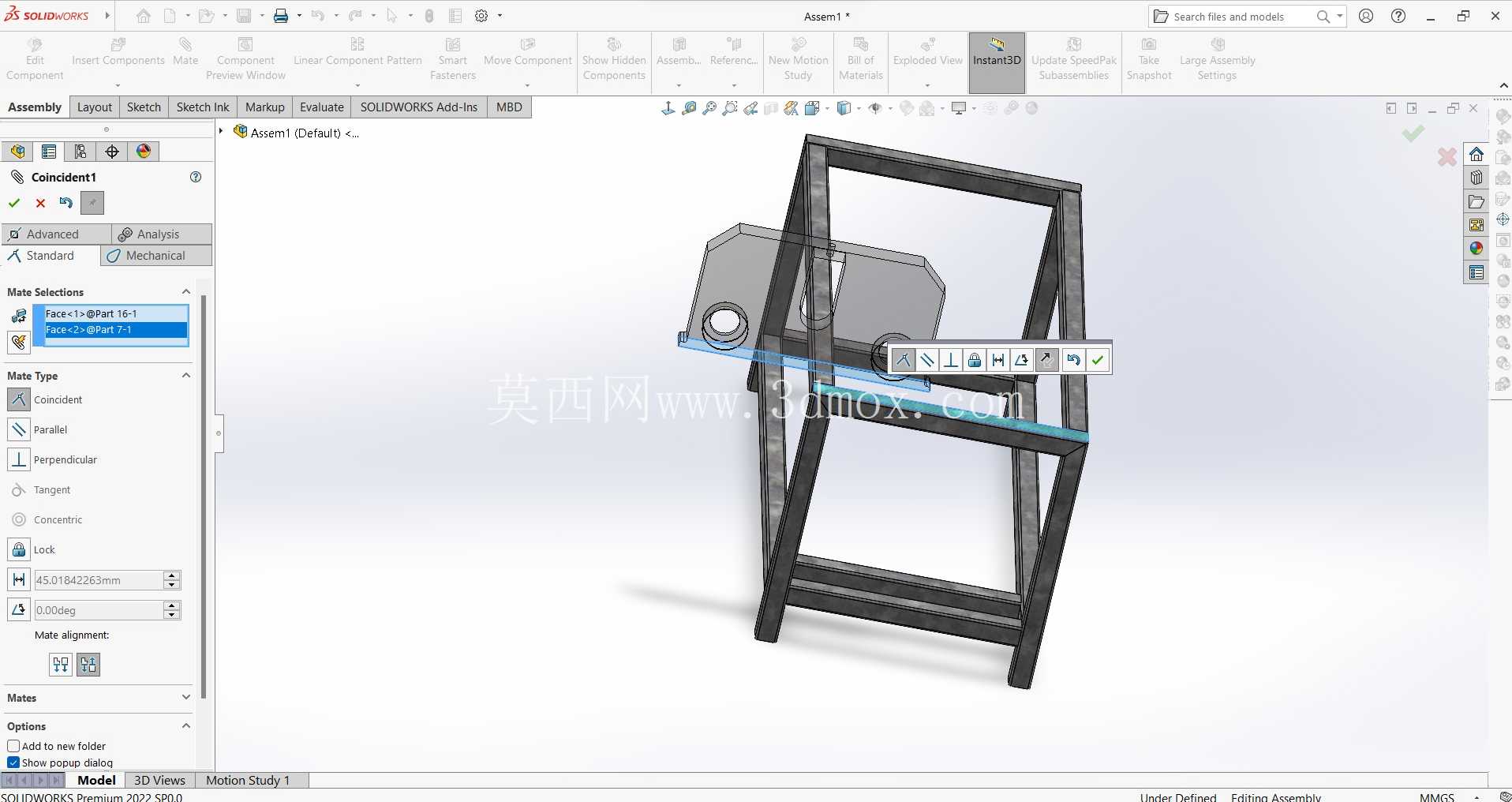

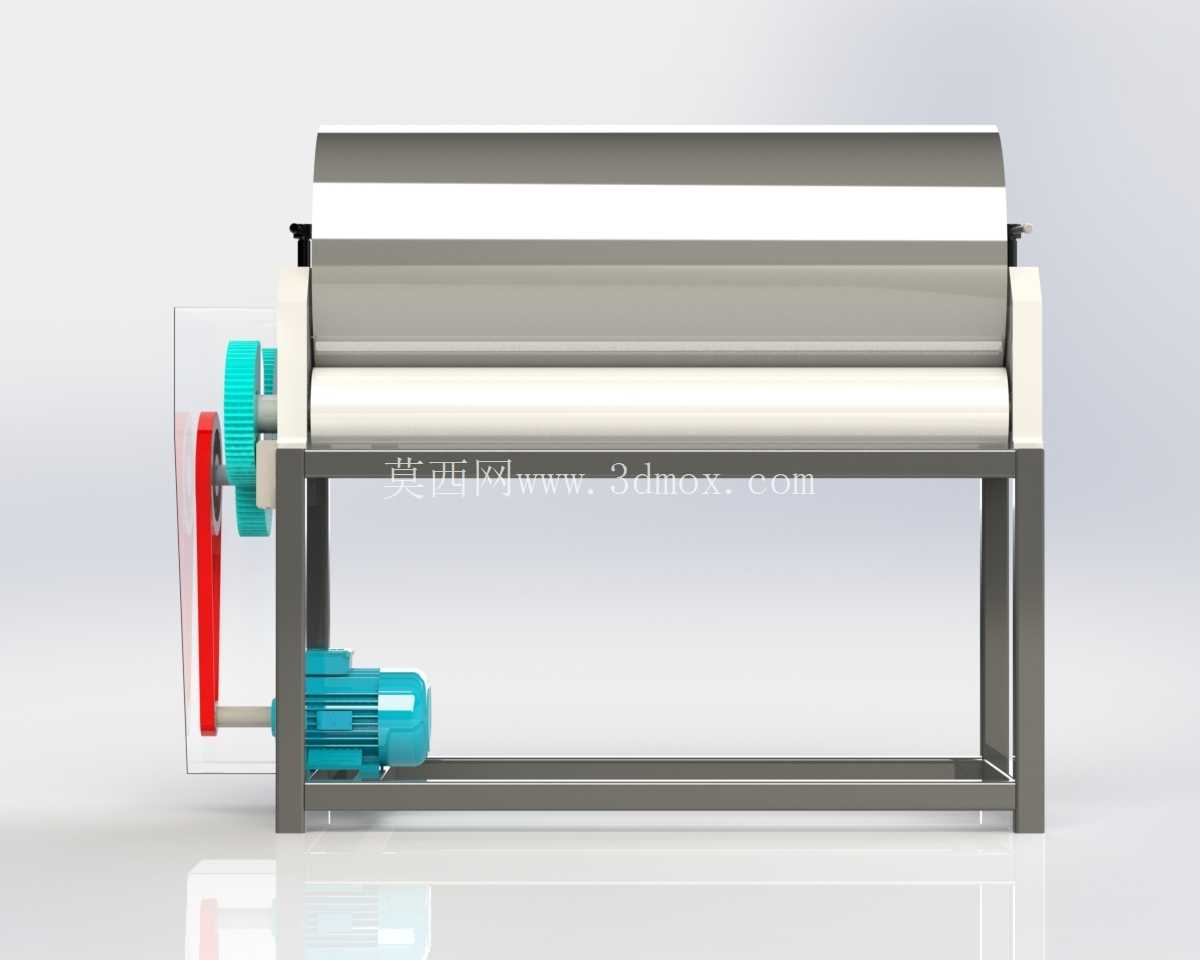

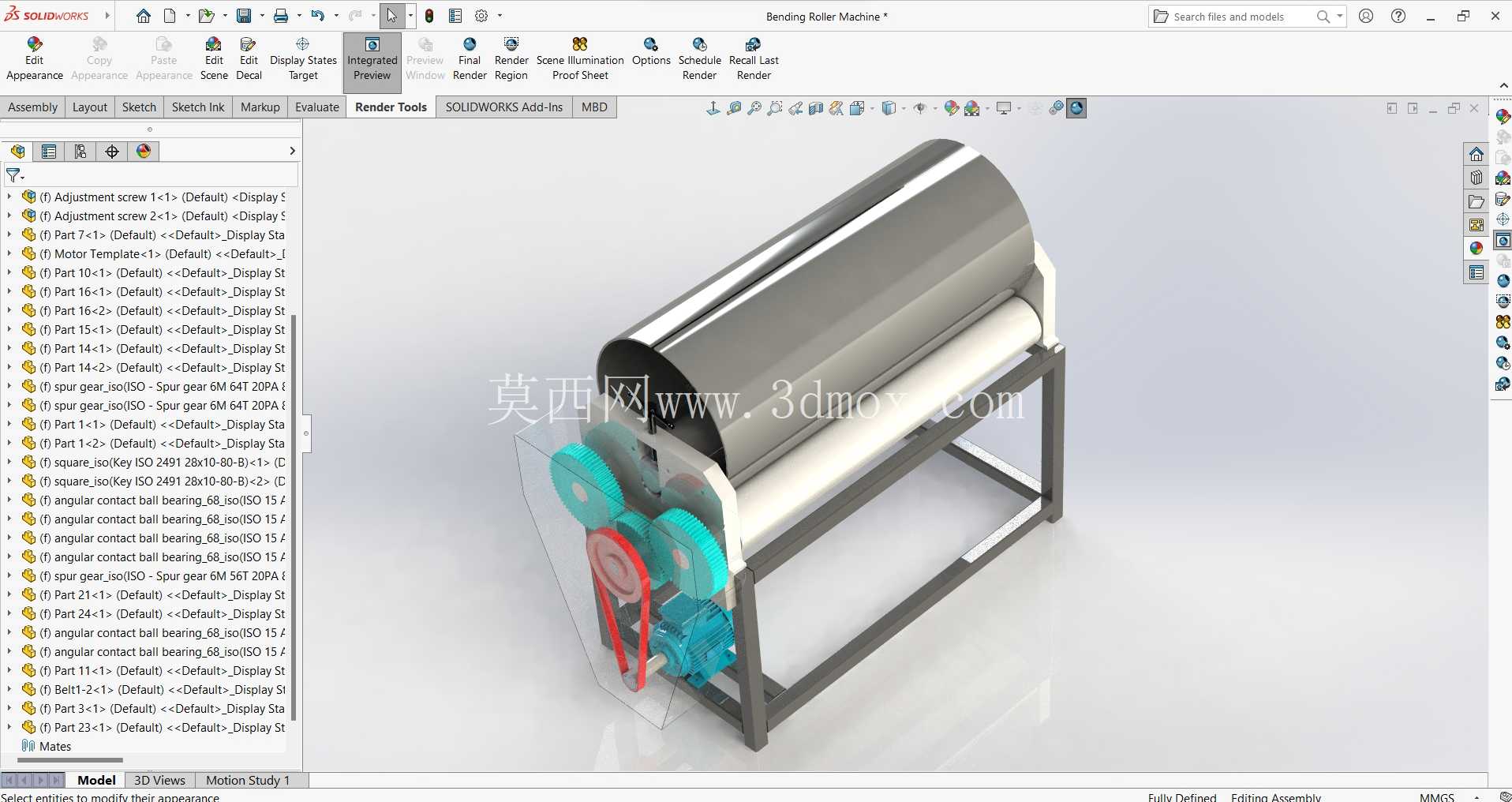

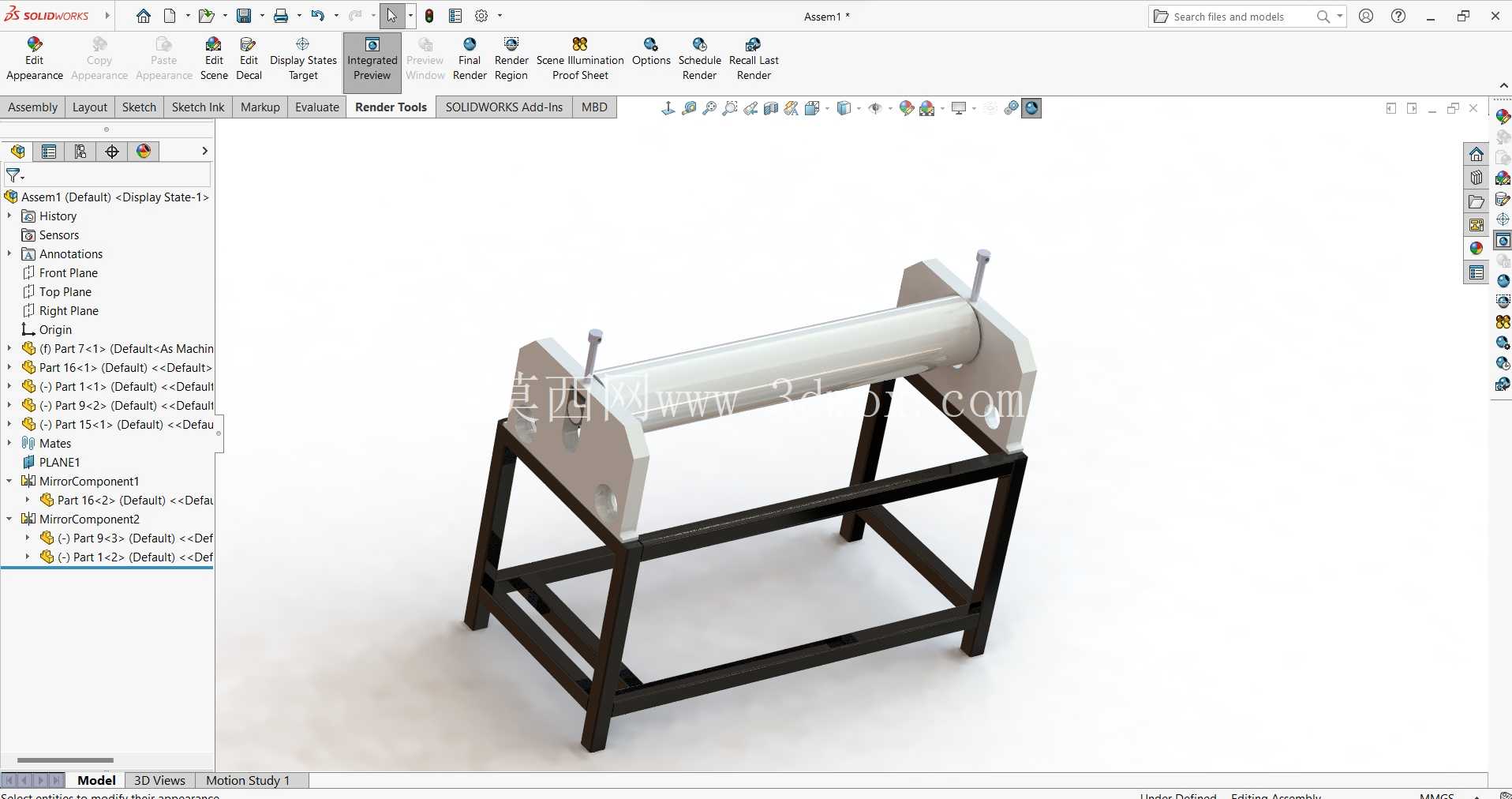

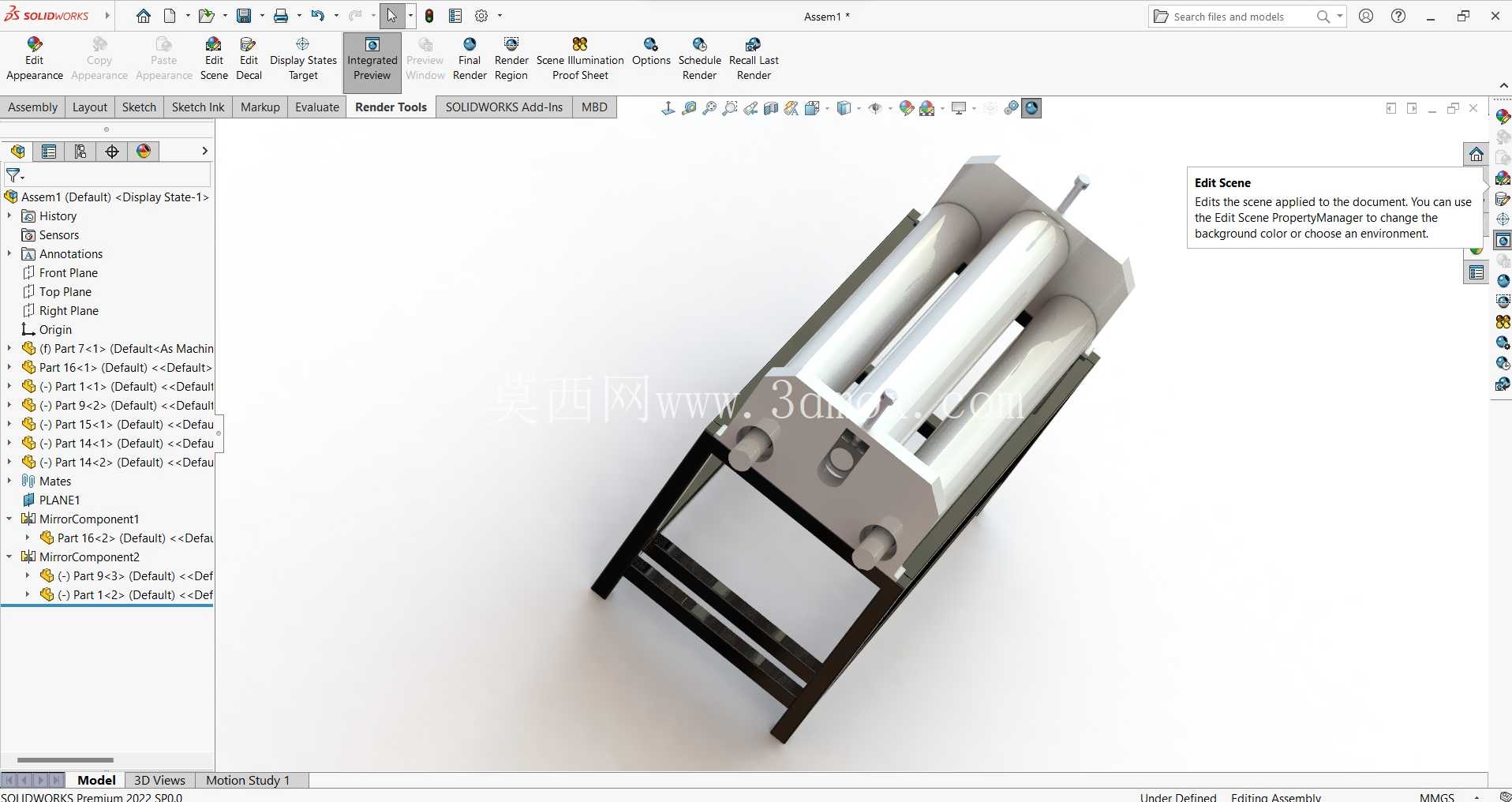

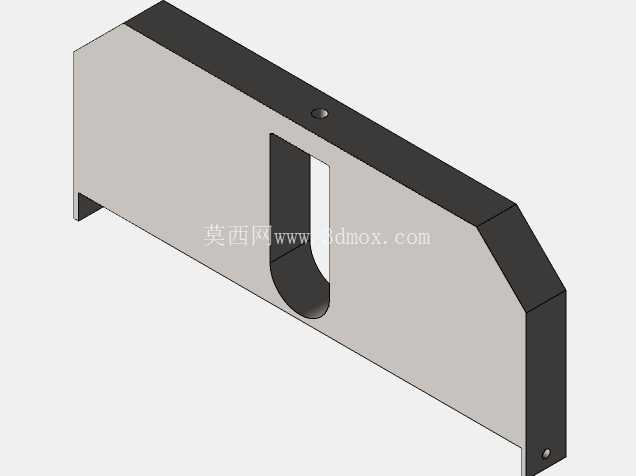

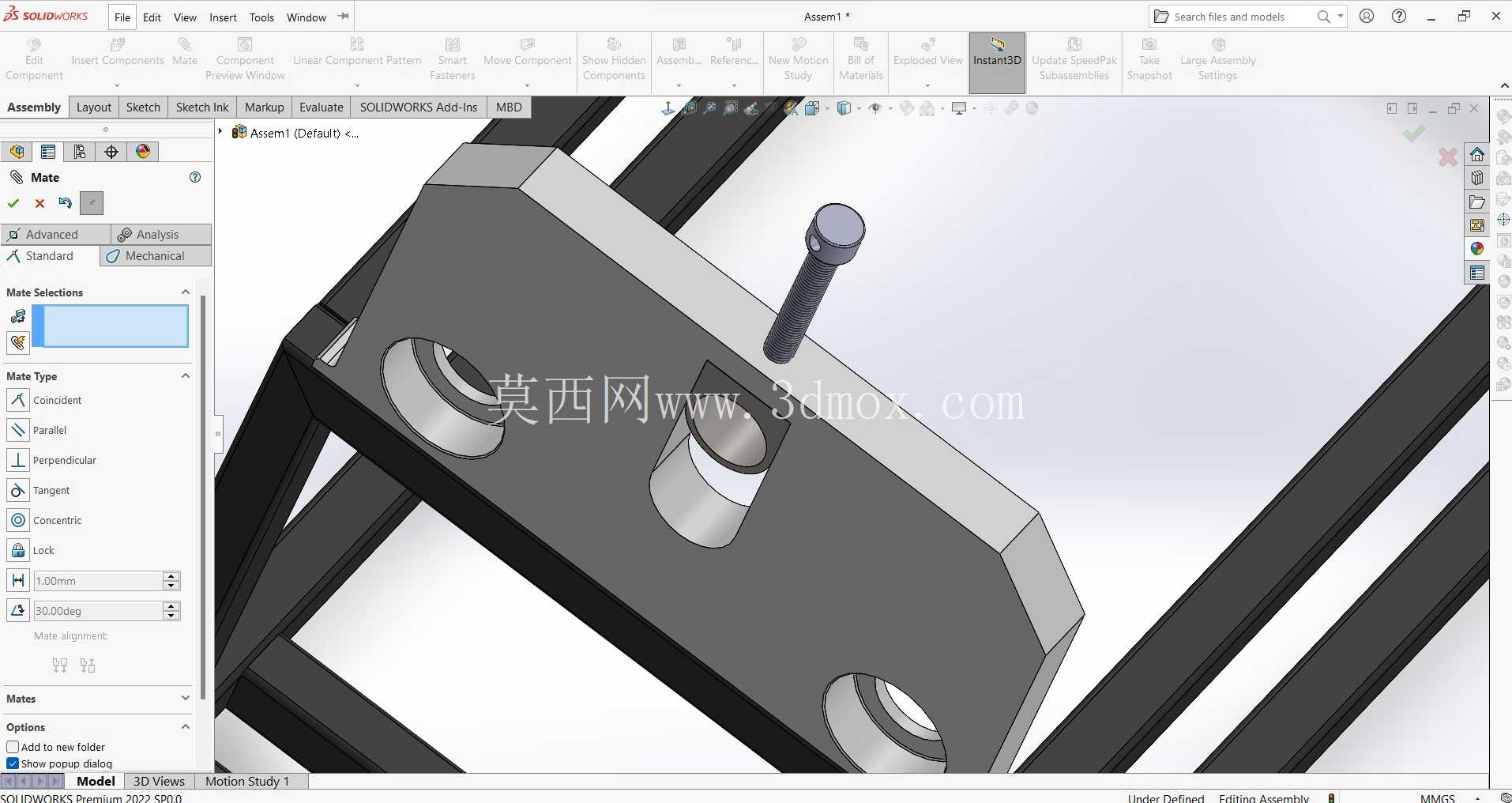

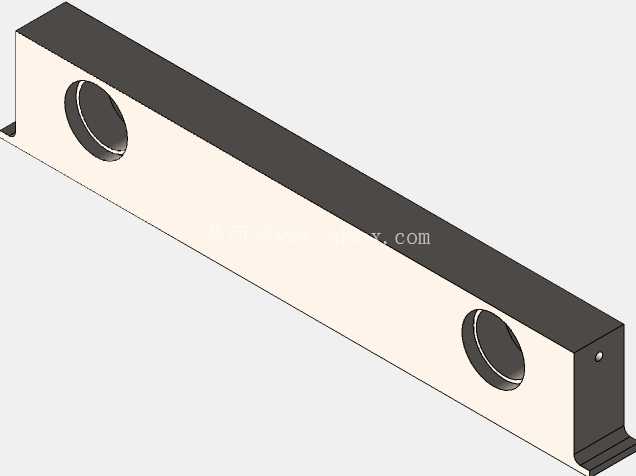

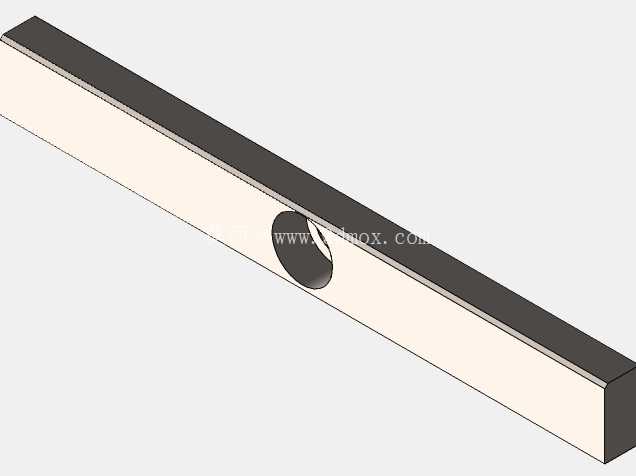

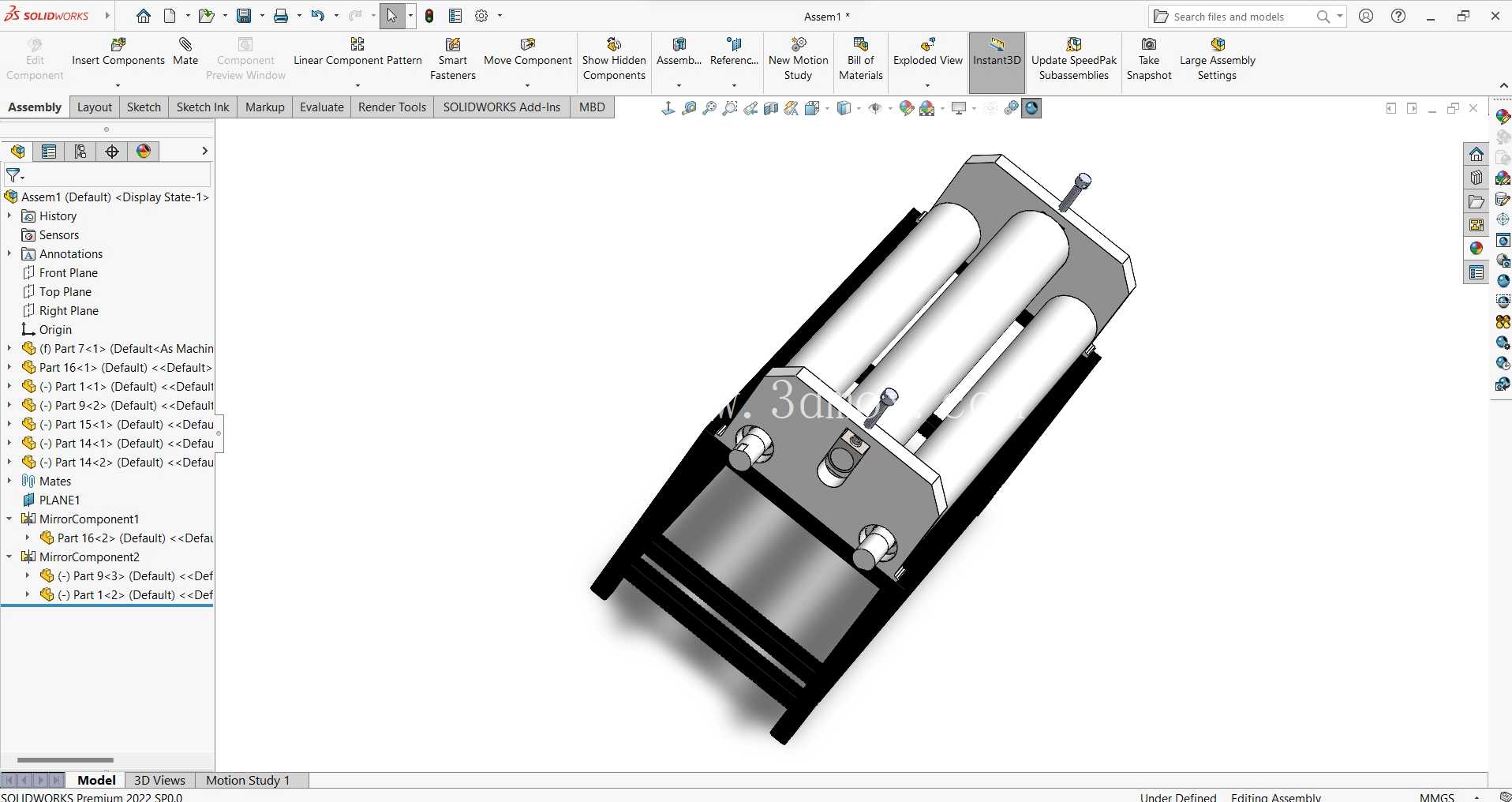

　　从结构布局来看，设备采用框架式方管焊接机架作为承载基体，机架底部预留了地脚螺栓安装孔位，安装时需要匹配车间混凝土地面的预埋螺栓点位，整体安装边界宽度控制在1.8米范围内，长度方向不超过2.4米，进料端预留0.8米的板材上料操作空间，出料端预留1.2米的成品接料空间，不需要额外开挖设备基础，普通硬化车间地面即可完成部署。核心作业单元为平行排布的主工作辊，上辊采用表面镀铬处理的实心钢辊，表面粗糙度控制在Ra0.8以内，避免滚压过程中划伤板材表面，下辊配合可调式压紧结构，可根据加工板材的厚度调整辊间间隙，调整范围覆盖0.5mm到6mm的常用金属板材厚度，适配绝大多数常规钣金加工的板材规格。在金属板材卷制、曲面成型的加工场景里，这类弯辊设备是钣金加工车间、压力容器预制工段、金属型材成型产线的核心作业单元，区别于传统三辊卷板机的大曲率厚板卷制定位，这款弯辊设备更适配连续式小幅曲率板材的滚压成型，尤其适合薄金属板、镀锌钢板、铝合金薄板的连续曲面加工，在风管制作、金属罐体封头预弯、装饰金属曲面构件加工、输送设备护罩成型等场景下，能大幅减少反复校形的工序耗时。

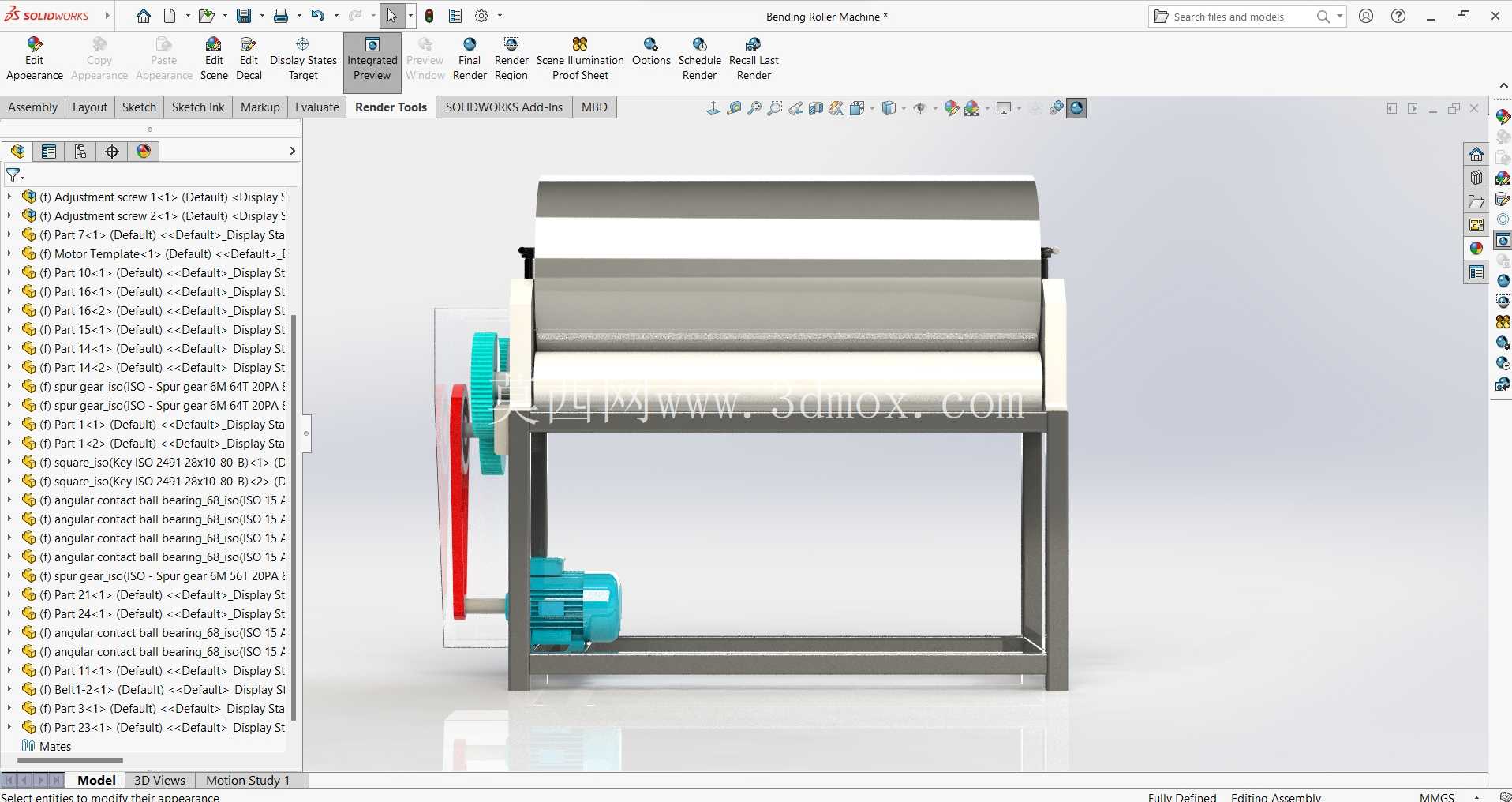

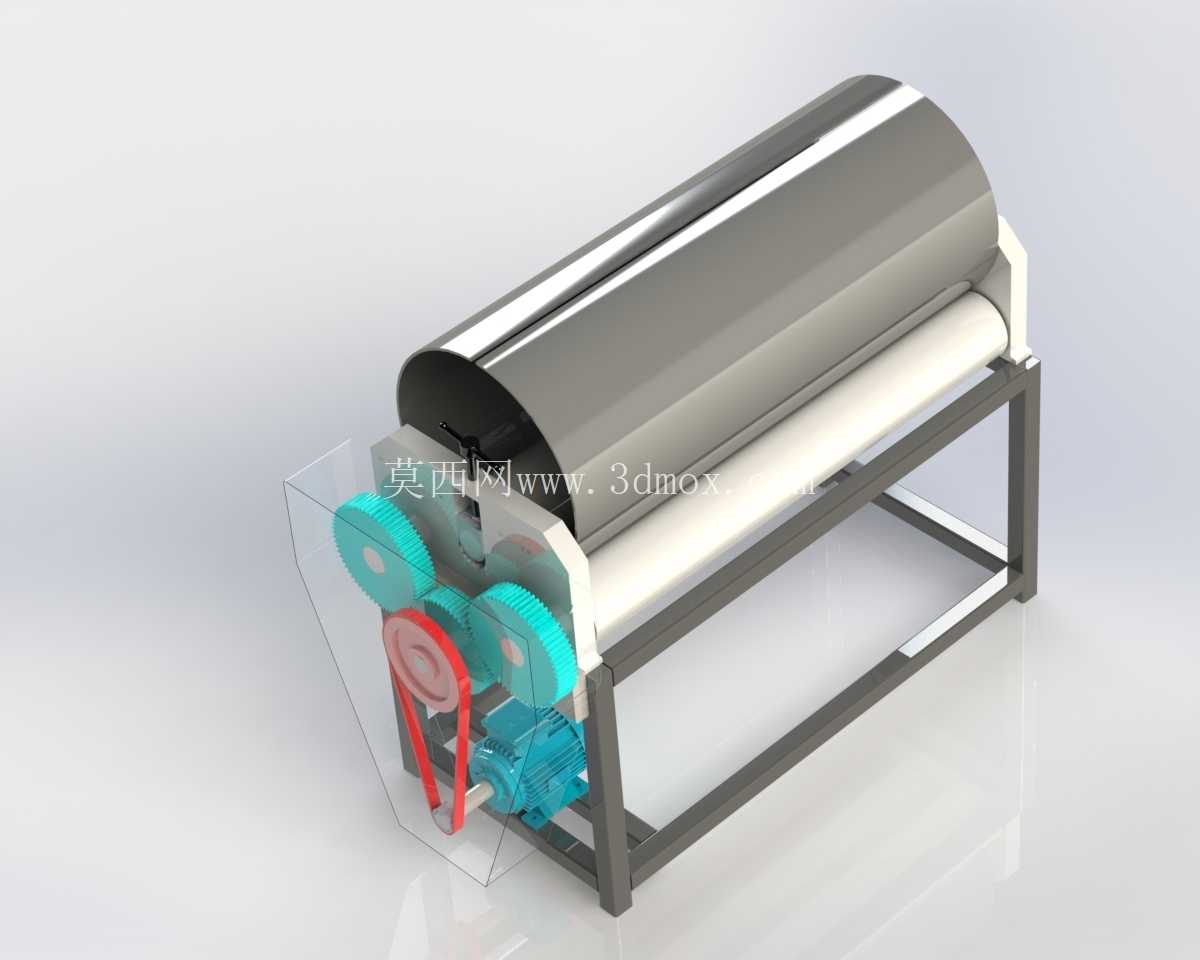

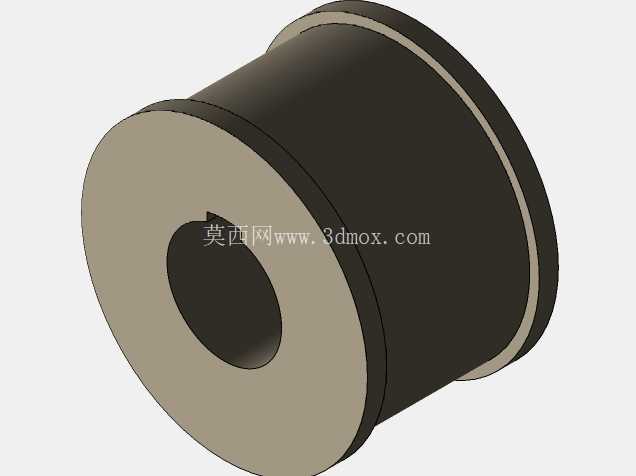

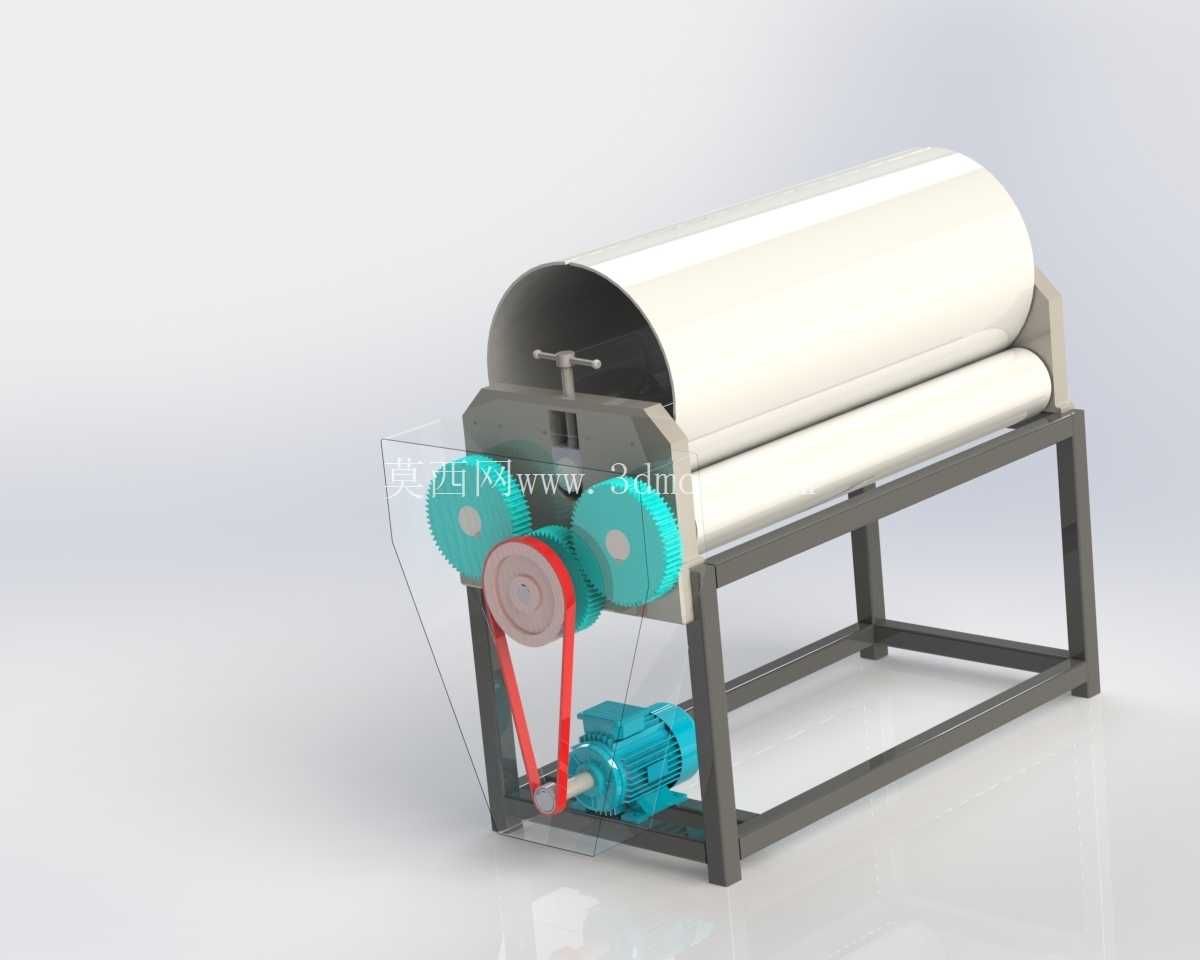

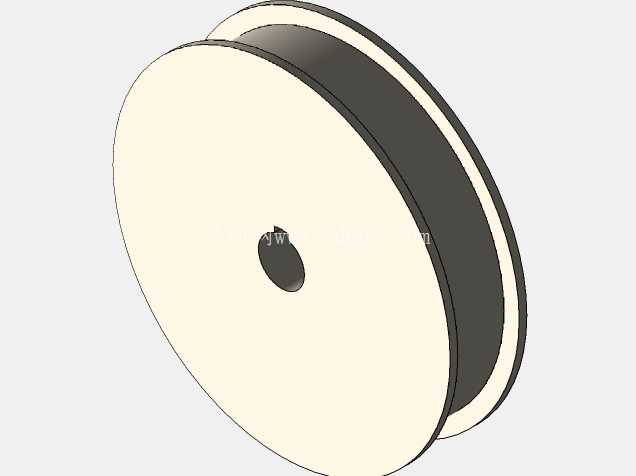

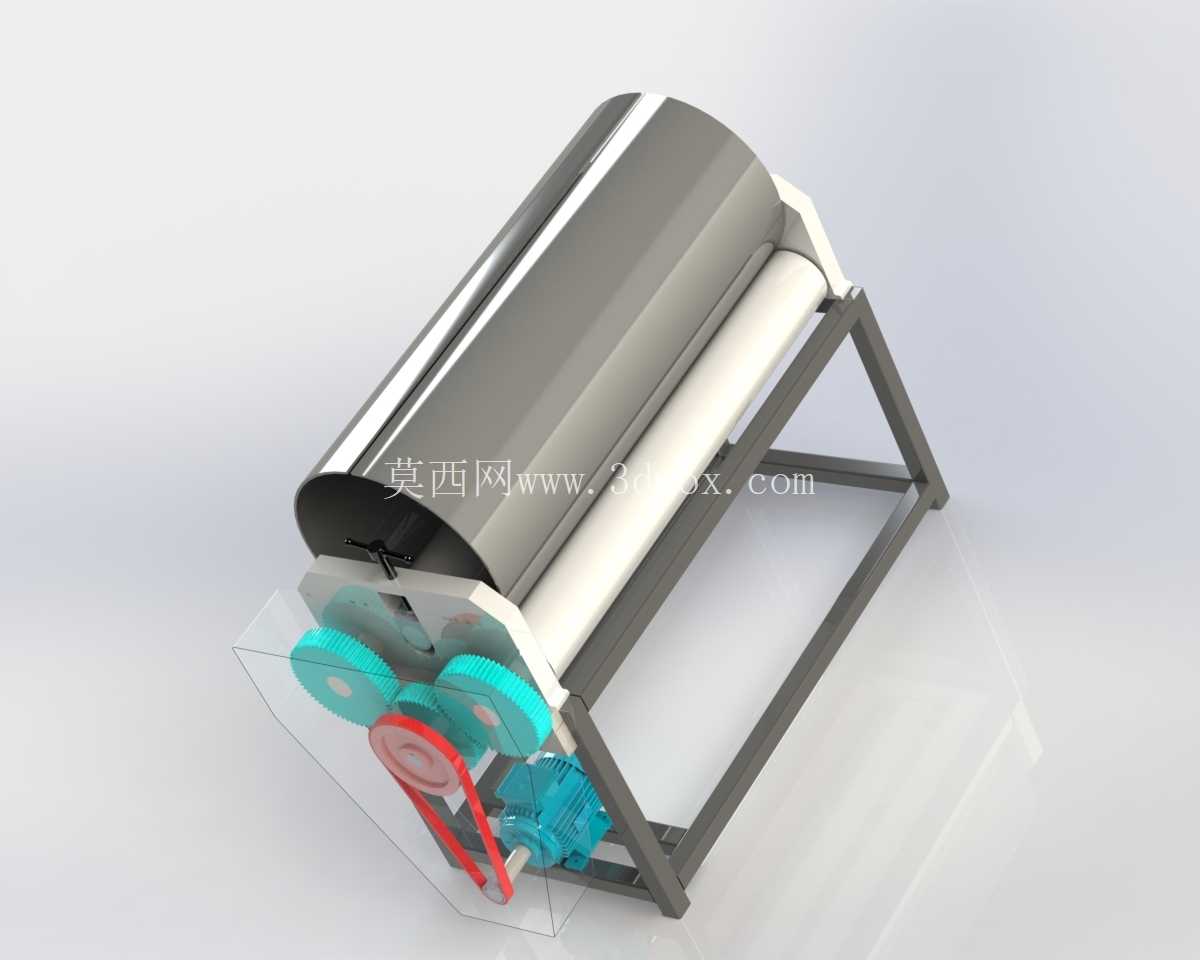

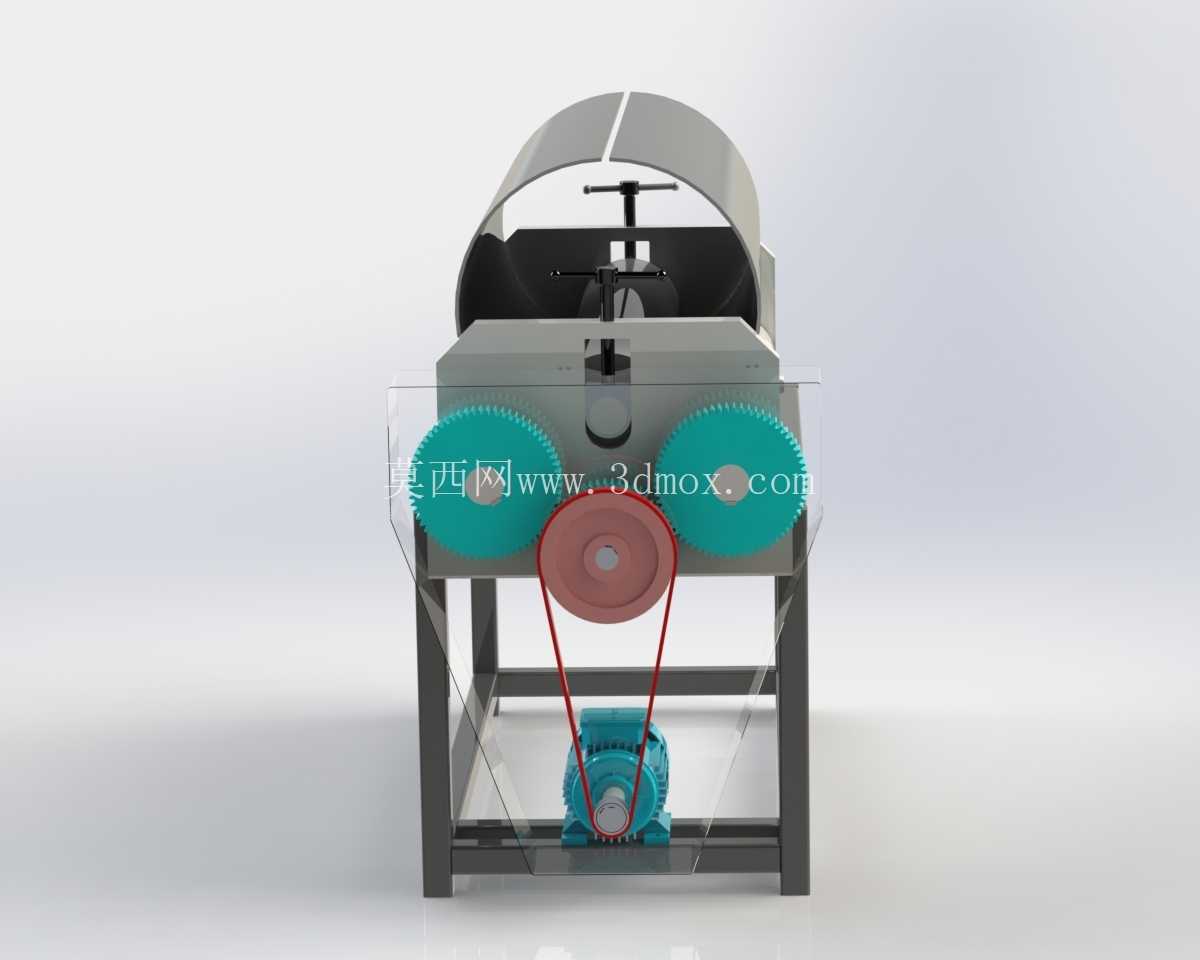

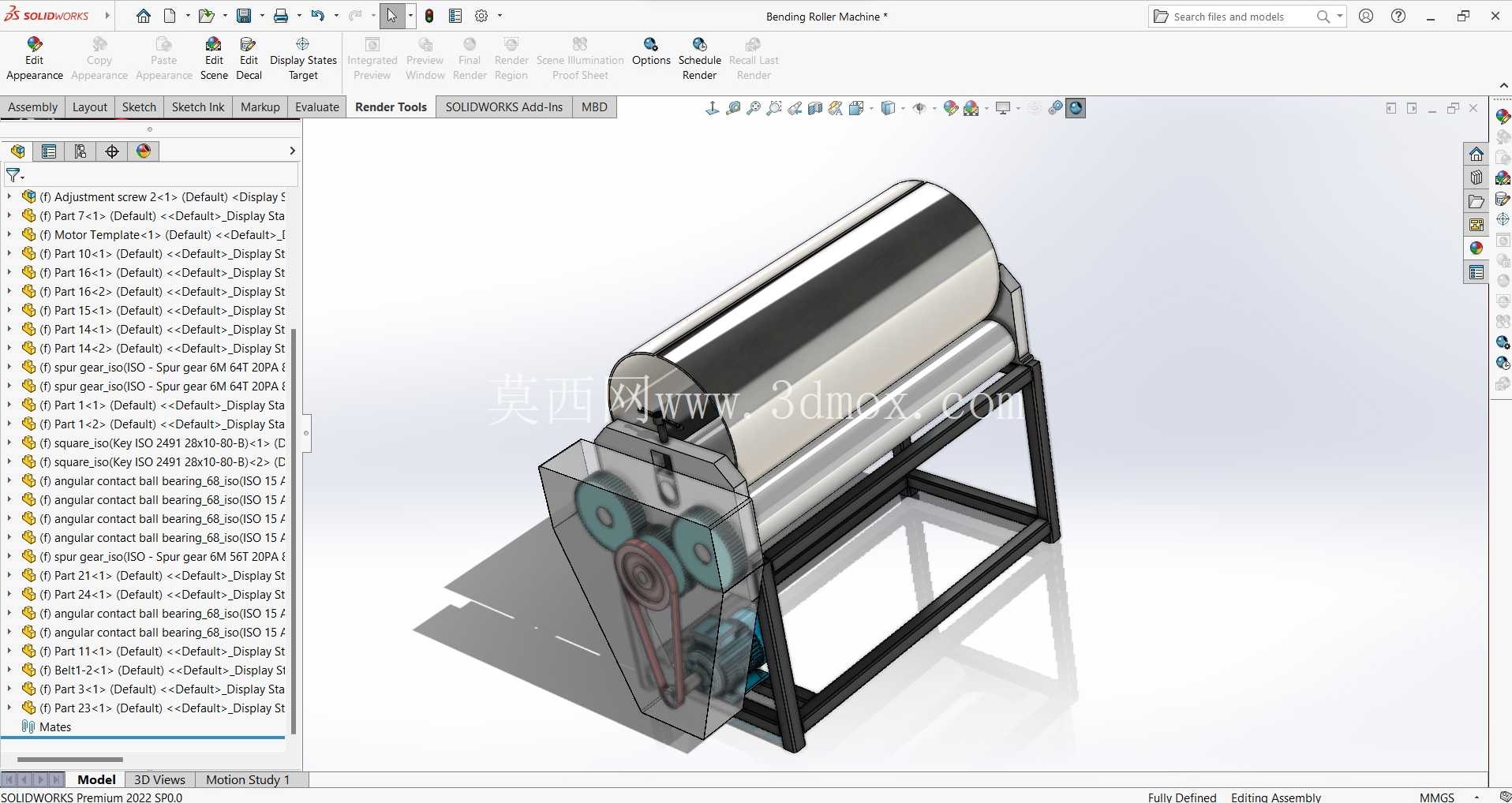

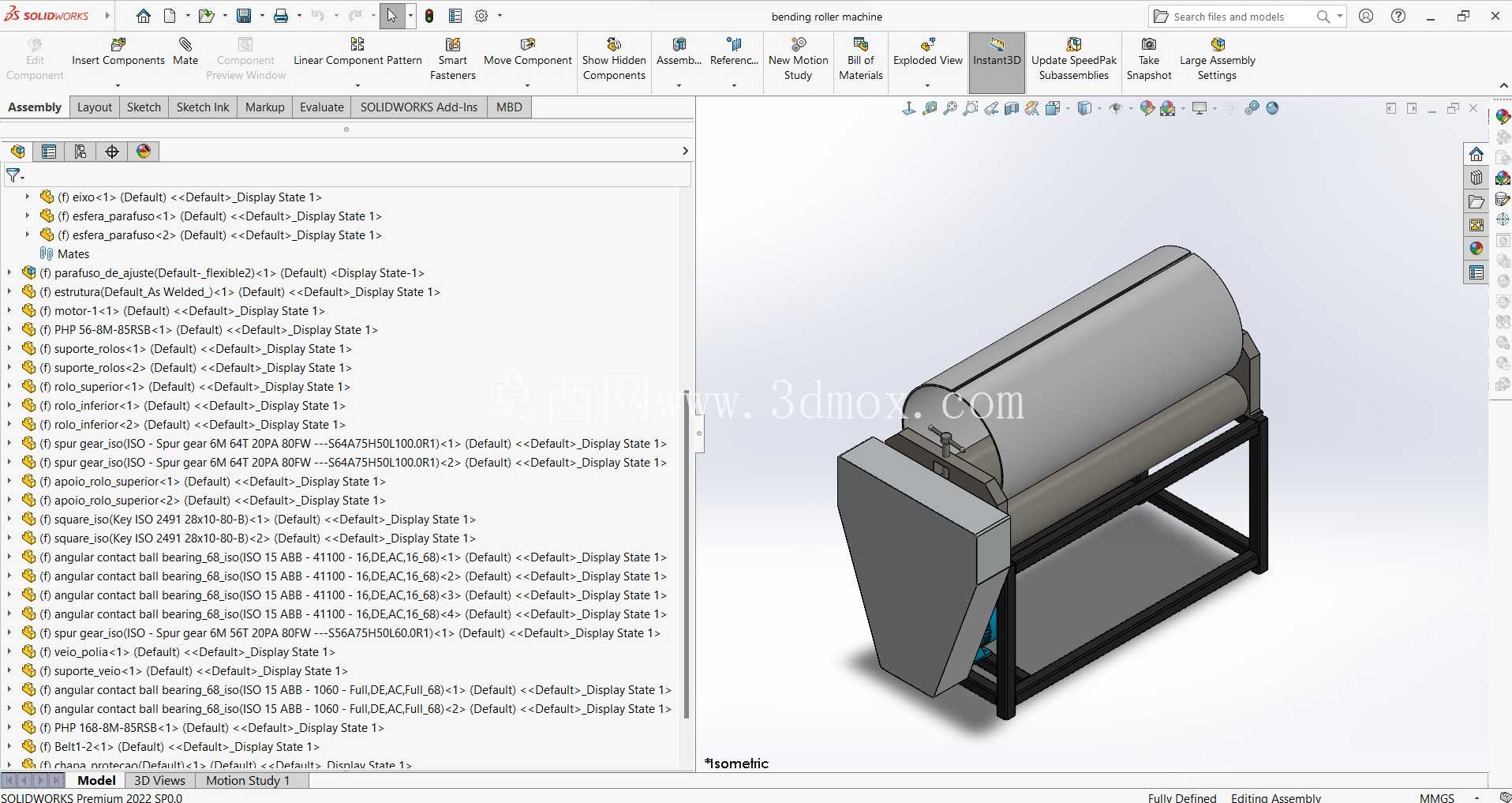

　　传动系统布置在设备侧端的透明护罩内部，采用减速电机搭配带传动、齿轮传动的二级传动结构，带传动部分起到过载保护的作用，当板材进料位置偏移出现卡滞时，皮带可产生微量打滑避免齿轮轮齿崩断，齿轮组采用直齿圆柱齿轮啮合，传动效率稳定，维护时只需要定期补充锂基润滑脂即可，不需要复杂的油路维护。设备上部设置了半包围式金属防护罩，既可以阻挡滚压过程中可能产生的金属碎屑飞溅，也能避免操作人员衣物、工具误卷入辊缝造成安全事故，护罩采用快拆式螺栓固定，日常检修调整辊间隙时不需要完全拆解护罩，松开侧边固定螺栓即可翻转护罩完成操作。

　　设计过程中重点考虑了不同曲率成型的调节便利性，侧端设置了辊缝调节手轮，配合刻度标识可以直接读取辊间间隙数值，操作人员不需要反复试滚测量，一次调整即可达到目标曲率要求，减少了试料的材料损耗。针对连续加工的场景，设备的进料端可对接自动送料台，出料端可配套曲率检测工装，实现从板材上料到成型出料的半自动化作业，相比人工敲打的传统成型方式，加工后的板材曲面一致性更好，表面没有锤击痕迹，后续焊接、喷涂工序不需要额外做表面整平处理。

　　设备的传动部件全部做了动平衡校正，额定运行转速下的振动幅度控制在0.1mm以内，长时间连续作业不会出现机架共振的问题，配套的电机安装座采用可调式张紧结构，皮带运行一段时间出现松弛时，只需要调整电机固定位置即可完成张紧，不需要更换皮带即可继续作业。在实际生产应用中，这类弯辊设备既可以作为独立工位完成单批次小批量的板材弯制作业，也可以整合到连续板材加工产线中，配合开卷机、校平机、剪切设备组成完整的薄板成型生产线，适配通风管道、金属家具、汽车覆盖件预制、环保设备壳体加工等多个领域的加工需求。结构设计上充分考虑了车间日常维护的便利性，所有易损部件都采用标准件配置，辊子轴承采用标准深沟球轴承，损坏后可直接采购同型号标准件更换，不需要定制非标配件，大幅降低了设备的后期维护成本。机架焊接后全部做了去应力退火处理，长时间承重运行不会出现焊接变形，保证辊子的平行度长期稳定，避免因机架变形导致的辊缝不均、板材成型曲率偏差的问题。
