370型直流有刷减速齿轮箱电机结构

这类370规格的直流有刷齿轮箱电机，在小型机电产品里属于非常典型的动力单元。它把高速有刷电机与行星或多级圆柱齿轮减速机构集成在同一圆柱壳体内，前端输出低转速、大扭矩的旋转运动，后端保留电机本体的紧凑外形。实际选型时，工程师最先关注的不是外观，而是输出轴中心高、壳体直径、轴向长度以及安装孔位是否能落入设备边界；这类电机常被塞进智能门锁、电动玩具、小型机器人、医疗护理器具、办公设备和自动化小机构中，空间往往按毫米级预留。

从结构上看，电机部分负责把直流电能转换为高速旋转，齿轮箱部分则通过多级齿副降低转速并放大扭矩。有刷方案的优势在于驱动简单、启动力矩直接、成本可控，对控制板要求较低；短板是电刷存在磨损，长期连续运行时需要结合寿命、温升和负载率校核。齿轮箱设计的重点在于齿形配合、轴向间隙、润滑空间和壳体同轴度。若齿轮模数过小而冲击负载偏大，齿面容易出现点蚀或断齿；若轴向窜动控制不好，输出轴会在正反转切换时产生明显空程和噪声。

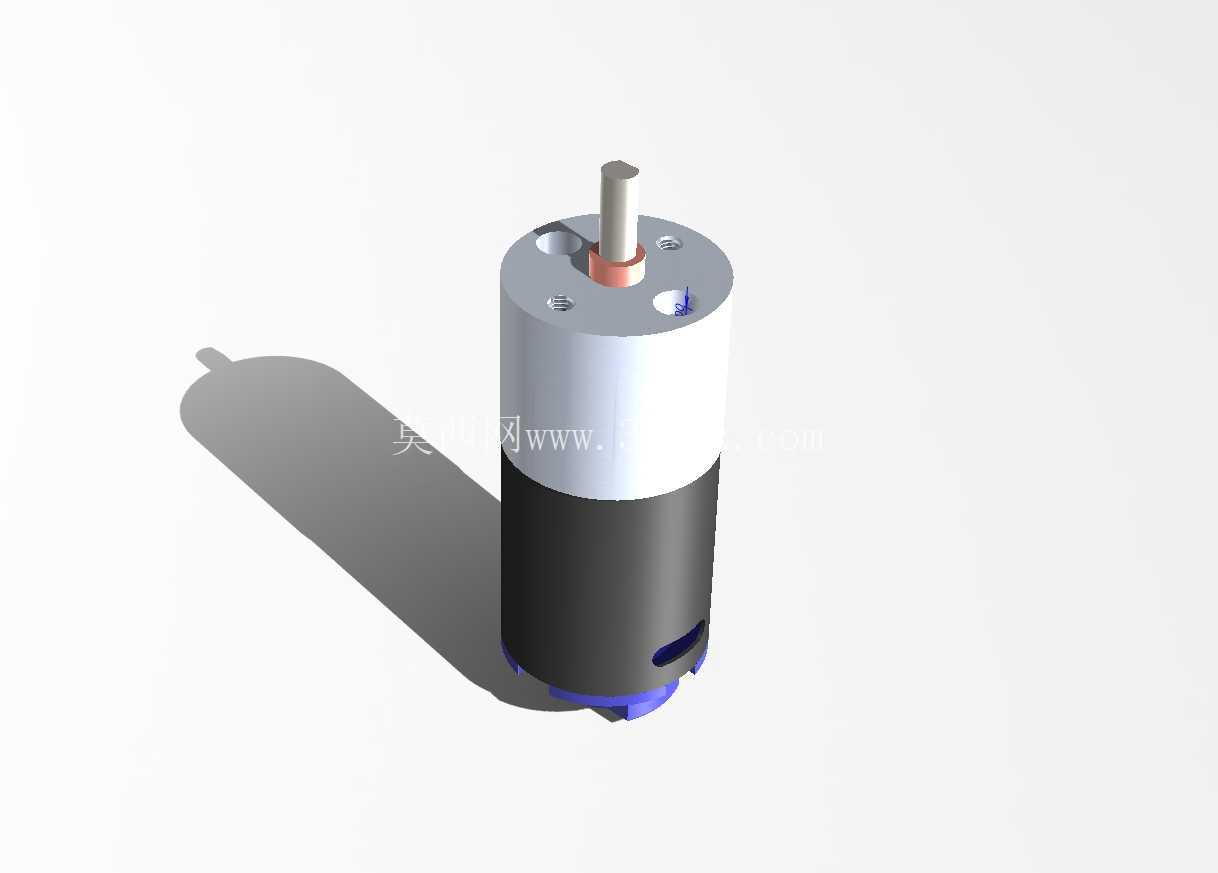

建模时需要把整机拆成几个功能区域理解：底部电机筒身容纳磁瓦、电枢、换向器和电刷组件；中部减速腔布置各级齿轮、轴销和轴承位；上端盖承担输出轴定位、安装固定和密封遮挡；输出轴通常采用单扁位、D型切面或十字槽形式，以便与外部轮系、摇臂、联轴器或滚轮传递扭矩。图中输出轴露出端较短，适合在紧凑机构中直接插接负载，也可以通过小联轴套延长传动链。端盖上的固定孔和定位台阶决定了电机在支架上的重复装配精度，建模时不能只画外观圆柱，必须把孔深、沉台、倒角和避让槽表达清楚。

外形尺寸方面，370电机本体通常沿用小直径圆筒布局，外加齿轮箱后轴向长度明显增加，因此在设备内部布置时要同时校核径向包络和轴向插入深度。底部若有接线槽或出线口，还要预留导线弯折半径，避免装配后导线被端盖或机架压伤。输出轴顶端与负载件之间应保留少量轴向间隙，防止热胀或装配累积误差造成轴向顶死；径向负载则不宜远离轴承支撑点，否则会增大轴承受力，缩短齿轮箱寿命。

应用场景上，这种电机并不追求伺服系统那种高精度位置闭环，而更适合间歇动作、短时间驱动、成本敏感的机构。例如小型机器人轮子驱动中，它可以通过齿轮箱把电机空载高转速降到车轮可用区间，并提供爬坡和越障所需扭矩；在锁具或推杆机构中，它配合丝杠、齿条或凸轮，把旋转运动转化为直线伸缩；在玩具和教学装置中，它又能与标准支架、轮胎和齿轮组快速组合。选型时需要结合额定电压、空载转速、负载转速、堵转扭矩和齿轮箱允许载荷综合判断，不能只凭直径相近替换。

三维结构设计还要关注维修与装配顺序。电机筒与齿轮箱端盖通常通过压装、卡扣或螺钉形成整体，内部齿轮需要按级装入，润滑脂填充过多会增加搅阻并可能渗漏，过少则会在高速齿面摩擦后产生噪声和温升。电刷窗口、换向器空间和电机引线走向虽然在外观上不可见，但在完整建模中应保留合理结构层次，方便后续做干涉检查、爆炸视图和工程图。对于做机构动画或虚拟调试的人来说，输出轴、齿轮副和固定端盖之间的运动关系也要正确设置，否则旋转方向、减速比和安装约束会与实物不一致。

从安装边界看，圆柱壳体适合用弹性抱箍、半开式卡座或端盖螺钉固定。抱箍方式装拆方便，但抗扭转能力依赖摩擦和压紧力；端盖螺钉固定定位更可靠，适合频繁正反转或冲击负载。若设备存在振动，还应在电机与支架之间增加缓冲垫，并避免让输出轴承受过大径向悬臂力。导线侧则要远离运动件和锐边，接插件位置留出插拔空间。整体而言，这个结构的价值在于把电机、减速齿系、输出轴和安装接口集中表达清楚，既可以作为小型驱动装置选型参考，也可以用于机器人、玩具和轻型自动化机构的布局校核。
