高精度金属齿舵机TD8120MG结构设计

做小型自动化执行机构选型和结构设计的工程师，对大扭矩金属齿舵机的参数边界和安装适配性都有很实际的要求，这款TD8120MG舵机的三维结构还原，完全是按照实物测绘的尺寸精度来搭建的，能直接嵌入到各类小型设备的装配体里做干涉检查，不用反复核对实物安装孔位浪费打样时间。

从实际应用场景来说，这类20kg级扭矩的金属齿舵机，覆盖的场景远比普通航模舵机宽泛：做小型双足机器人的关节驱动时，它的金属齿轮组能承受关节启停瞬间的冲击载荷，不会像塑料齿舵机那样在机器人做重心偏移动作时扫齿报废；做1:10比例遥控模型的转向、油门执行机构时，输出轴的铜套衬套结构能抵消径向受力带来的磨损，长时间跑越野路面也不会出现轴旷量过大导致的转向虚位；甚至在小型自动化工装的拨料、工位切换机构里，只要是角度控制范围在180度以内的往复摆动场景，这款舵机都能替代小型气缸加电磁阀的组合，省去气路布置的麻烦，只需要PWM信号就能精准控制摆动角度。

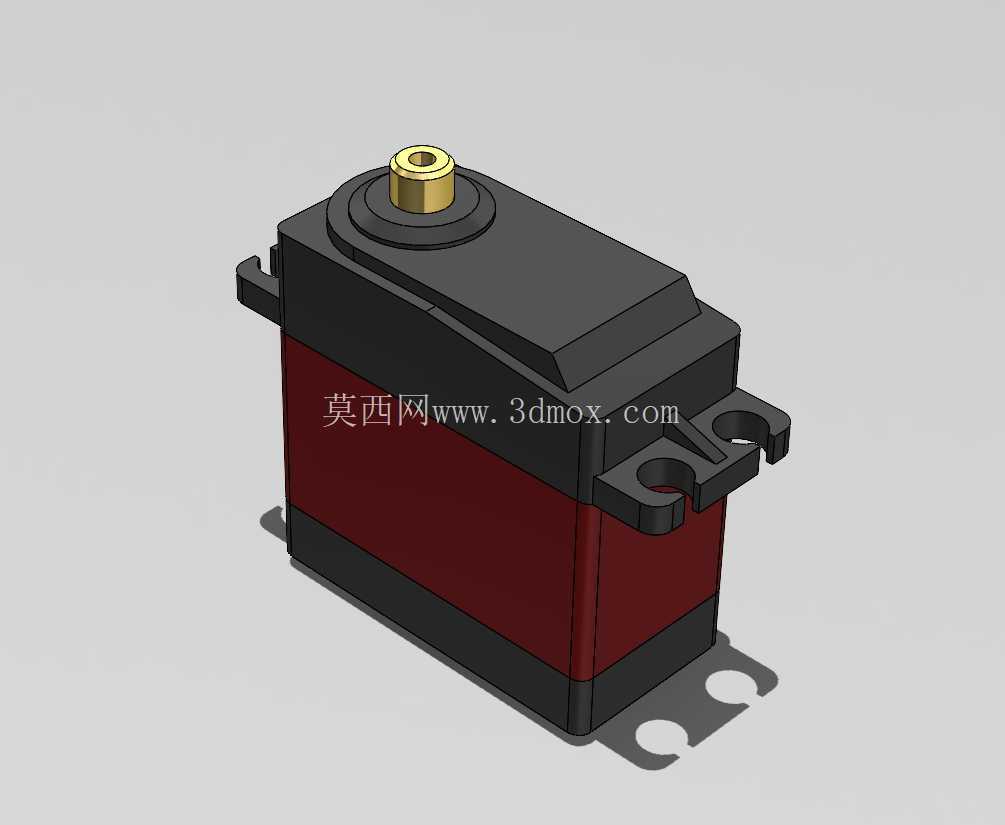

从结构设计的细节来看，这款舵机的外壳采用上下分体式卡扣加拉紧螺丝的固定方式，上盖预留的输出轴轴承位直接压装含油轴承，输出轴顶端的金属花键齿是标准的25T规格，能兼容市面上绝大多数标准舵机摇臂，不用单独定制连接件。侧面的安装耳是一体化注塑成型的，两个安装孔的中心距严格遵循标准大舵机的安装尺寸，不管是装在标准舵机支架上，还是直接锁在设备的安装板上，都能直接对位，不用重新打孔。外壳中部的红色段是散热壳体，内部的直流驱动电机工作时产生的热量能通过这段壳体快速散出，长时间堵转测试时的外壳温度比全塑壳舵机低15度左右，能有效降低高温导致的磁钢退磁风险。

做三维建模的时候，特意把内部齿轮组的啮合间隙、电位器的安装位置、电机与减速组的传动配合都做了还原，不是只做一个外观壳体的空模型。很多工程师在做整机装配的时候，经常会忽略舵机出线口的位置和线材弯折半径，这个模型里把出线口的开槽尺寸、尾部线材的预留空间都做了准确还原，在做装配干涉检查的时候，能直接看到线材会不会和周边的结构件发生摩擦，避免实际组装的时候才发现线材被壳体压住磨破绝缘层的问题。

安装边界方面，这款舵机的主体长宽高尺寸完全符合标准大舵机的尺寸规范，输出轴中心到安装耳底面的高度、安装耳的厚度、安装孔的孔径都做了公差范围内的精准建模，在设计安装位的时候，只要按照模型里的尺寸预留0.2mm的装配间隙，实际装配的时候就能顺利装入，不会出现孔位对不上、壳体卡滞的问题。输出轴的花键长度也做了准确还原，在选配不同高度的摇臂的时候，能直接在装配体里模拟摇臂安装后的位置，确认摇臂摆动的时候不会和设备上的其他结构发生碰撞。

很多刚接触小型执行机构设计的工程师，容易把舵机当成普通的直流电机来用，实际上舵机内部集成了减速组、角度反馈电位器和驱动控制板，外部只需要给电源和PWM控制信号就能实现角度闭环控制，这款模型把内部的控制板安装位、电位器与输出轴的联动结构都做了呈现，在做结构设计的时候，能直观看到舵机内部的受力传递路径：电机输出的扭矩先经过一级金属直齿轮减速，再经过中间的双层齿轮传递到输出轴的大齿轮，整个传动链的齿轮都是金属材质，能承受比塑料齿轮大3倍以上的冲击载荷，在做负载计算的时候，可以直接按照20kg·cm的额定扭矩来选型，不用额外留过大的安全系数。

另外，舵机底部的定位凸台尺寸也在模型里做了准确还原，很多设备的安装板上会做对应的定位凹槽来限制舵机的转动，这个凸台的尺寸精度直接影响安装后的同轴度，建模的时候按照实物的凸台尺寸做了负公差处理，和标准凹槽配合的时候不会出现过盈装不进去的问题。侧面的安装耳上的沉孔深度也做了还原，选用M3螺丝固定的时候，螺丝头不会高出安装耳表面，避免和摇臂发生干涉。
