带尼龙搭扣橡胶行走轮结构设计

　　这款带尼龙搭扣的橡胶轮，在小型移动设备的行走机构设计中属于非常典型的轻量化轮组方案，日常做小型AGV、教育机器人、便携检测设备的移动结构选型时，这类轮组的适配场景非常广。先从实际使用场景来说，室内平整铺装地面的小型移动载具，比如桌面级巡检机器人、教学用竞赛机器人、小型物料转运台车，都对轮组的抓地力、静音性、安装便捷度有明确要求，硬塑料轮在瓷砖、环氧地坪上容易打滑，纯橡胶轮如果没有刚性轮毂支撑，负载下形变量过大会影响行走精度，这款轮组的结构刚好平衡了这几个矛盾点。

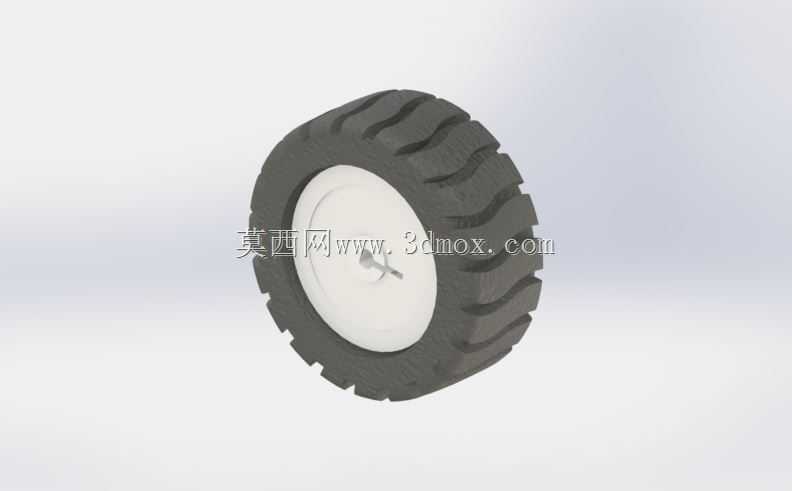

　　从结构设计思路来看，外层采用深胎纹的橡胶材质，胎面的块状花纹不是装饰性设计，每一道花纹的开槽角度和深度都经过考量，直行时花纹块可以提供足够的纵向抓地力，转向时横向的花纹边缘能抵消侧滑力，哪怕地面有少量浮尘或者细碎杂物，花纹沟槽也能暂时容纳杂物，避免轮面与地面之间形成滑移层。轮毂部分采用硬质白色工程塑料，整体为圆盘式结构，中心预留了轴孔安装位，轴孔周边做了加强筋结构，避免轴与轮毂配合处长期受交变载荷出现开裂。最有特点的是轮毂上集成的尼龙搭扣结构，这个设计完全是为了快速拆装需求做的优化——很多小型机器人的轮组需要根据不同场地更换不同胎面硬度的轮子，传统的顶丝固定、卡簧固定方式拆装需要工具，还容易在频繁拆装后磨损轴面，尼龙搭扣的配合方式不需要额外紧固件，对准轴位按压到位就能依靠搭扣的抱紧力固定，拆卸时直接向外拔出即可，非常适合需要频繁调整轮组配置的教学场景或者快速迭代的原型机开发。

　　再说到安装边界和尺寸适配的问题，这类小直径橡胶轮的轮毂安装面到胎面外侧的距离控制得比较紧凑，做结构设计时不需要给轮组预留过大的安装空间，轮组的回转半径就是胎面的外圆半径，不会因为轮毂突出或者搭扣结构外凸额外占用车体内部空间。中心轴孔的公差配合选用的是间隙配合过渡等级，既可以适配常规的3mm、4mm直径的微型电机输出轴，也可以搭配铜套做从动轮使用，不需要额外做轴套衬套的二次加工。胎面的橡胶硬度控制在邵氏60A左右，这个硬度区间的橡胶既不会因为过软导致负载下滚动阻力过大，也不会因为过硬失去缓冲能力，行走时遇到地面微小的接缝或者凸起，橡胶层的微量形变可以吸收震动，避免车体上搭载的传感器、电路板因为高频震动出现数据漂移或者连接松动。

　　实际做整机结构验证的时候，这类轮组的负载能力不需要按照纯橡胶的抗压强度计算，因为轮毂的刚性支撑会把载荷均匀分散到整个胎面，不会出现局部应力集中导致的胎面脱胶或者轮毂变形。尼龙搭扣的抱紧力经过结构优化，正常行走时的扭矩传递完全足够，哪怕是急启急停的工况下，也不会出现轮与轴相对打滑的情况，只有当施加的轴向拔出力达到一定阈值时才会脱开，完全能满足日常使用的可靠性要求。另外胎面的橡胶材质做了基础的耐磨配方调整，在室内地坪上长期行走不会出现过快的磨损，也不会像劣质橡胶那样在地面留下难以清理的黑印，对于需要在室内办公场所、实验室环境使用的移动设备来说，这个细节非常重要。很多新手做小型移动设备设计时，容易忽略轮组与地面的接触特性，要么选了过硬的轮组导致行走打滑、震动大，要么选了没有刚性支撑的软胶轮导致行走轨迹偏差大，这款轮组的结构刚好把这些容易踩的坑都通过结构设计规避掉了，不管是做原型机验证还是小批量设备的配套轮组，都能减少很多后期调试的工作量。
