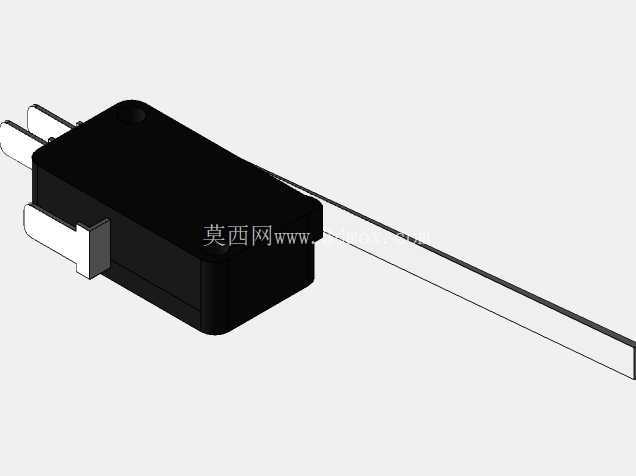

带插片式触发结构的微动限位开关

这款微动式限位触发元件，在轻工自动化生产线、小型机电设备、家电内控系统里都有极高的出镜率，但凡需要做行程到位检测、位置超限保护、动作触发反馈的工位，基本都能看到同结构产品的应用。比如小型输送线的工件到位检测工位，会把它装在导轨侧边的安装位上，工件推送到指定位置时，压下触发杆就能给控制系统传递到位信号，触发后续的分拣、夹紧或者加工动作；在家电产品里，类似结构的开关会用在微波炉门体闭合检测、洗衣机盖板锁止反馈这类位置，靠微小的触发行程实现通断控制，避免设备在门体未闭合时启动带来的安全隐患。

从功能特性来看，这类开关属于快动式触点结构，触发杆只需要很小的行程就能完成触点的快速通断，不会因为触发速度慢出现触点拉弧、接触不良的问题，适合频繁触发的工况。它自带两个扁形插片接线端，不需要额外做接线端子压接，直接插装对应的接插件就能完成接线，在批量装配的时候能省不少接线工时，而且插片式结构的连接可靠性比螺丝压接更高，在设备有小幅振动的工况下也不容易出现接线松脱的问题。触发端的压杆做了限位凸台设计，不会因为外力过度按压导致内部结构损坏，压杆的伸出长度刚好适配常规的安装板厚度，安装时不需要额外调整压杆的伸出量，只要把开关本体固定在预设的安装位，就能保证触发行程在设计范围内。

做这个结构的三维建模时，首先要把内部触点的动作逻辑理清楚，快动机构的簧片折弯角度、触点的接触间隙是建模的核心，要是这部分尺寸做不准，后续做运动仿真的时候就会出现触发卡滞、触点无法正常闭合的问题。外壳部分采用的是卡扣加超声焊接的装配结构，建模时要预留出超声线的位置，上下壳的配合间隙控制在0.05mm以内，既方便装配时的定位，也能保证焊接后的密封性能，避免车间里的粉尘、切削液溅入开关内部影响触点导通。接线插片的位置要和外壳的安装槽做过盈配合设计，插片压入外壳后不会出现转动或者轴向窜动，保证接插件插装时的定位精度。

外形尺寸方面，这款开关的本体是长方体结构，整体宽度控制在20mm以内，长度不到30mm，属于小型化的限位元件，适合安装在设备内部空间比较紧凑的位置，不会占用过多的安装空间。安装孔位采用的是两孔对称布局，孔距是行业通用的标准尺寸，和市面上同规格的微动开关安装尺寸完全兼容，设备做备件替换的时候不需要重新打孔调整安装位，直接替换就能正常使用。触发压杆的中心线和安装孔的中心距做了严格的尺寸链校核，保证开关固定后，压杆的触发位置刚好对准被检测部件的触碰面，不会出现压杆偏磨、触发不到位的问题。开关本体的底部做了定位凸台，安装时凸台可以卡入安装板的定位孔里，不需要额外做位置调整就能保证安装精度，避免装配时开关位置偏移导致的触发行程偏差。

在实际选型应用的时候，要注意触发方向和压杆的受力角度，尽量让被检测部件的触碰方向和压杆的按压方向保持垂直，要是侧向受力过大，很容易导致压杆断裂或者内部簧片变形，影响开关的使用寿命。另外这类开关的触点负载有明确的额定范围，不能直接用它驱动大功率的执行元件，必须搭配中间继电器做信号中转，不然大电流通过触点会很快烧蚀接触片，导致开关失效。建模的时候把这些实际应用的边界条件都考虑进去，比如压杆的受力角度限制、安装位的避让空间、接线插片的接插件插拔空间，建出来的模型才能直接用于设备的整体装配，不需要后续再做尺寸调整。
