台达ECM-B3M系列伺服电机三维结构

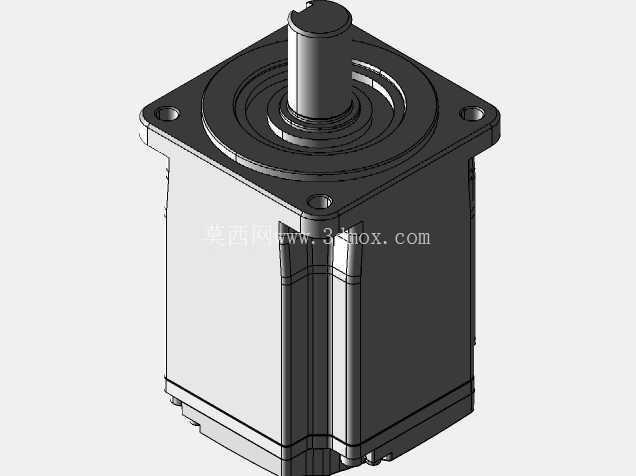

在自动化产线、精密装配工位、数控进给轴以及小型机械手关节的布局校核中，伺服电机往往不是孤立选型的一个零件，而是要和减速机、联轴器、安装法兰、拖链线缆、传感器支架一起进入三维空间干涉检查。这个模型还原的是中惯量伺服电机的典型外形结构，前端采用方形安装法兰，输出轴从法兰中心伸出，轴端保留键连接或抱紧配合所需的圆柱段；法兰四角布置沉孔或通孔，用于从电机端向减速机、丝杠座或设备立板锁紧。实际布置时，前端法兰面是最关键的安装基准，轴伸长度、轴径、法兰止口和孔位需要与被驱动件严格对应，否则容易出现联轴器顶死、轴套无法装到位或同轴度偏差过大的问题。

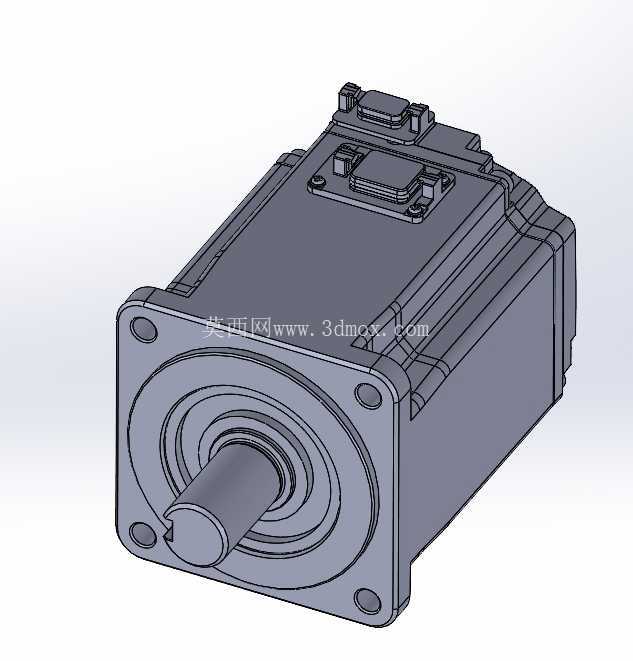

电机主体采用近似方形的壳体轮廓，壳体外侧带有散热筋和过渡圆角，既体现压铸铝壳体的成型特征，也提示设备内部需要保留散热空间。在密集电控柜或封闭防护罩内使用时，不能只按电机本体外包络留间隙，还要考虑周围线缆弯曲半径、风扇气流方向以及维护时扳手进入空间。模型顶部还原了连接器区域，包含动力与编码器相关接插件的凸起结构、盖板和安装细节；这部分在整机设计中很容易被忽略，却常常成为干涉点。电机装入滑台后方时，顶部插头需要与拖链出线方向匹配，若插头上方空间不足，线缆弯头会与横梁、防护板或线槽发生挤压，长期运行后可能造成断线或接触不良。

从功能上看，这类伺服电机用于把控制系统的脉冲或总线指令转化为精确的转速、转矩和位置输出。与普通异步电机相比，它更强调低速平稳性、定位重复精度和动态响应，因此常见于贴装、分拣、绕线、切割、注塑取件以及半导体辅助设备中。选型时不能只关注额定功率，还要结合负载惯量、加速扭矩、最高转速、再生能量和抱闸需求判断。三维模型在这一阶段的价值，是让机械工程师提前确认电机长度是否超出滑台行程边界，后端编码器盖是否会在轴回零位置碰到机座，顶部连接器是否便于接线和检修。

建模思路上，外形以输出轴中心线和前端法兰面为主要基准展开。先建立法兰外轮廓、止口、安装孔和中心轴，再向后拉伸电机主体，壳体侧面的散热筋、阶梯面和圆角按装配关系分层处理；顶部接插件独立成局部装配结构，便于表现盖板、插头高度和线缆插拔方向。这样的结构划分不仅利于外观展示，也方便在设计校核中测量关键边界：前端到后端的总长度决定轴向占用，法兰对角尺寸决定安装板开孔范围，顶部插件最高点决定上方安全距离，轴伸直径和长度决定联轴器选型。

在设备装配中，电机通常通过法兰止口完成径向定位，再依靠螺钉锁紧；若与丝杠或减速机连接，应优先保证轴系同轴，避免皮带轮、联轴器承受额外弯矩。侧向安装时还要关注电机自重和加减速惯性对支架刚度的影响，安装板过薄会在高频启停时产生振动，影响定位精度。线缆侧则应让动力线和编码器线分开走线，弯头半径不能低于线缆允许值，插头位置留出插拔手空间。通过该三维结构，设计人员可以在加工前完成电机与周边零部件的空间协调，把安装基准、维护空间、散热通道和轴系连接关系一次性核对清楚，减少样机阶段反复拆改的风险。
