教学演示用多关节简化型机械臂结构

这款简化结构的多关节机械臂，核心定位是面向职业院校、工科专业的机械原理教学场景，也可作为小型自动化实训台的演示执行单元使用，没有冗余的复杂外罩与管线排布，所有运动关节的结构关系完全外露，能让学习者直观理解串联关节机械臂的运动逻辑。从实际用途来看，它可以完成小范围内的轻载物件搬运、定点取放演示，夹持端适配常见的教学用塑料工件、小型零件模型，足够支撑机械原理、运动学仿真、基础PLC点位控制的实训教学需求，不需要配套复杂的外围辅助设备，单台设备就能独立演示多轴联动的基础动作。

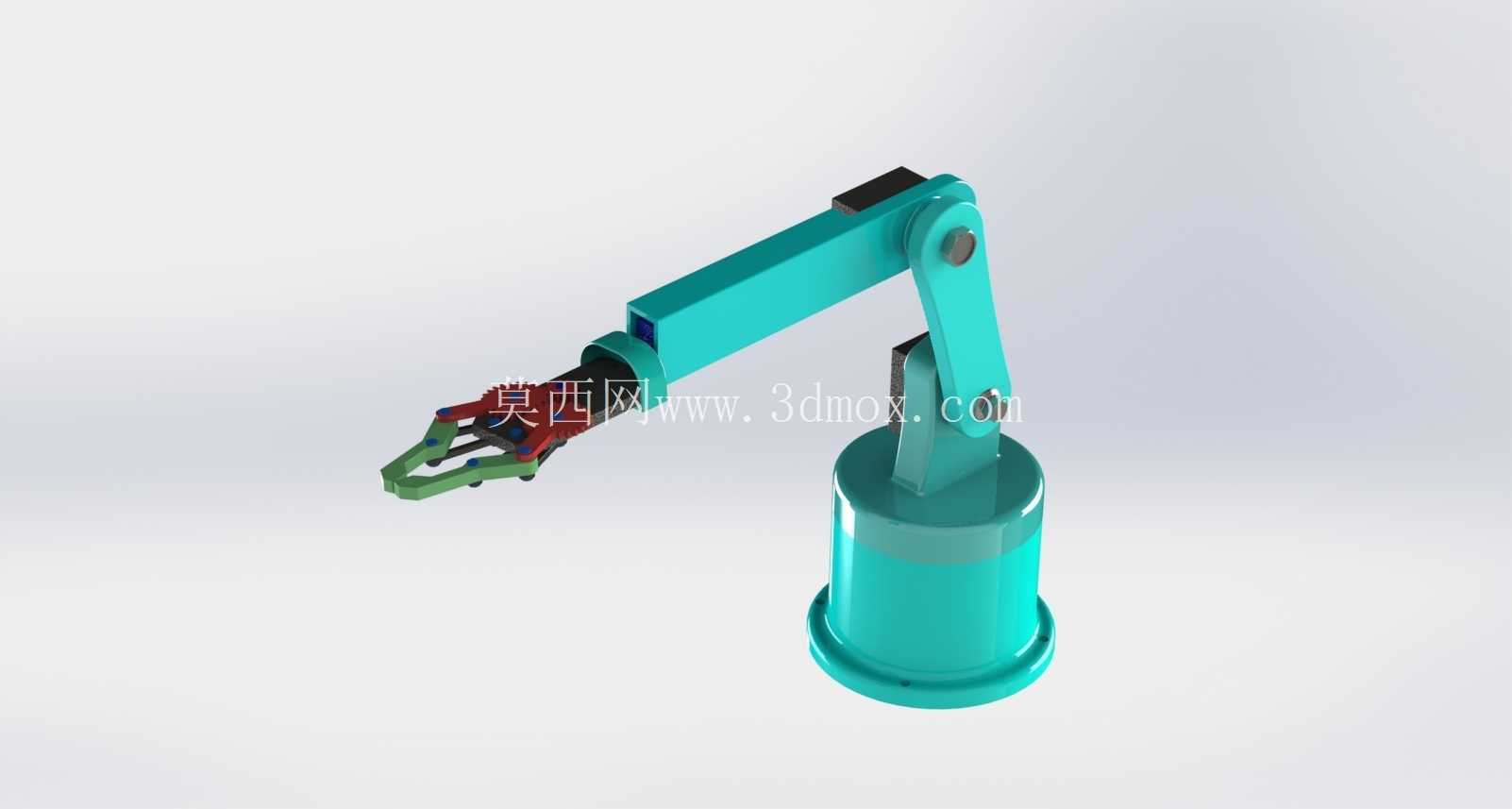

设计思路上完全围绕教学场景的易用性做取舍，没有照搬工业级机械臂的高精度密封结构、重载传动设计，而是把每个关节的转动副、连接支架都做了外露式处理，底座采用圆柱形回转支撑结构，直接承担整个臂体的重量与回转力矩，不需要额外的安装底座转接，放置在平整实训台面上就能稳定运行，不会因为臂体伸展出现倾覆问题。第一级大臂采用直臂式箱型结构，兼顾结构刚性与轻量化需求，关节处的铰接轴直接外露，能清晰看到转动副的连接方式，第二级小臂与大臂采用同色系的统一结构设计，末端夹持器采用平行夹爪的简化结构，夹爪的开合动作逻辑直观，没有隐藏的内部传动构件，学习者可以直接观察到夹爪开合时的连杆运动关系。

从安装边界与尺寸逻辑来看，圆柱形底座的直径控制在适配常规实训台安装孔位的范围，不需要对现有实训台做额外打孔改造，臂体完全伸展后的水平作业半径覆盖常规实训工位的操作范围，垂直抬升高度满足桌面级物件取放的高度需求，不会因为伸展幅度过大占用过多实训空间。关节处的转动阻尼做了适配教学场景的调整，既可以手动扳动臂体调整姿态做静态结构演示，也可以加装小型舵机、步进电机做电控运动演示，两种使用模式不需要对主体结构做破坏性改造，预留的关节安装位可以直接适配常规的小型驱动元件。

实际应用中，这类简化机械臂还可以作为三维建模教学的范例模型，帮助初学者理解串联机构的装配约束关系、运动副设置逻辑，相比结构复杂的工业级机械臂模型，它的零件数量更少，装配关系清晰，不会因为过多的细小零件、密封结构增加初学者的学习门槛。夹持端的结构做了通用化设计，可以根据教学需求更换不同的末端执行器，比如换成吸盘、画笔夹具，就能拓展出轨迹绘制、轻薄物件吸附的演示功能，不需要更换整个臂体结构。臂体的所有支架都采用等厚的简化结构，没有复杂的曲面造型，加工难度低，如果教学场景需要做实物样机制作，采用常规的3D打印、激光切割工艺就能完成所有结构件的加工，不需要用到高精度的五轴加工设备，整体制作成本可控，适合批量配备到教学实训场景中。

在运动特性上，三个核心转动关节分别实现底座水平回转、大臂俯仰抬升、小臂俯仰调整，配合末端夹爪的开合动作，就能完成基础的四自由度运动，足够覆盖教学场景下的绝大多数演示需求，没有增加冗余的自由度来提升结构复杂度，避免初学者因为过多的运动轴产生理解障碍。每个关节的限位结构都做了直观的外露设计，可以直接观察到关节转动的极限位置，理解机械臂的工作空间边界，不需要通过软件仿真就能直观判断臂体的运动干涉范围，对于刚接触机械臂结构的学习者来说，这种直观的结构展示比复杂的仿真模型更容易建立空间运动认知。
