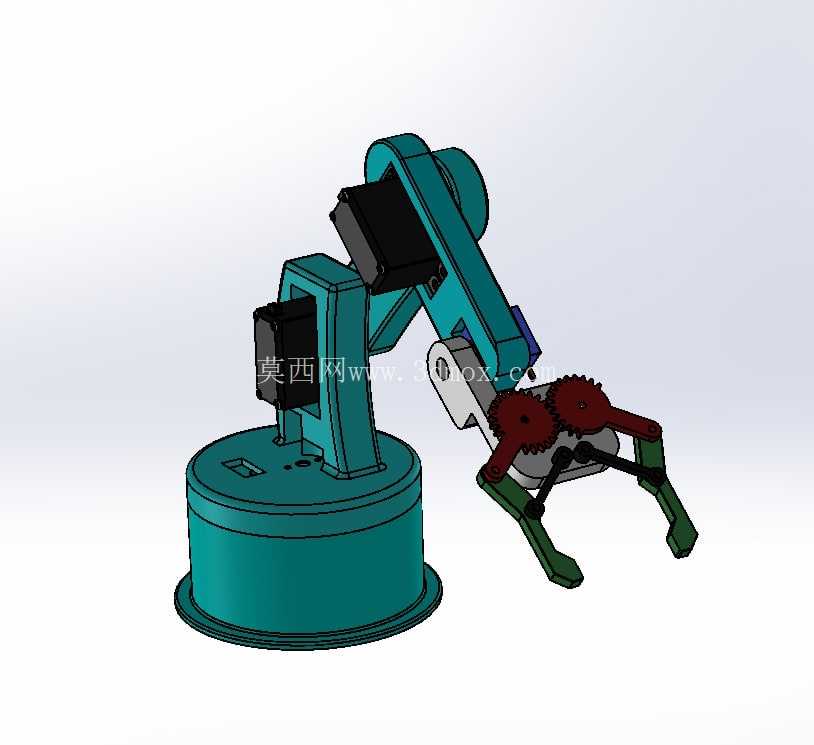

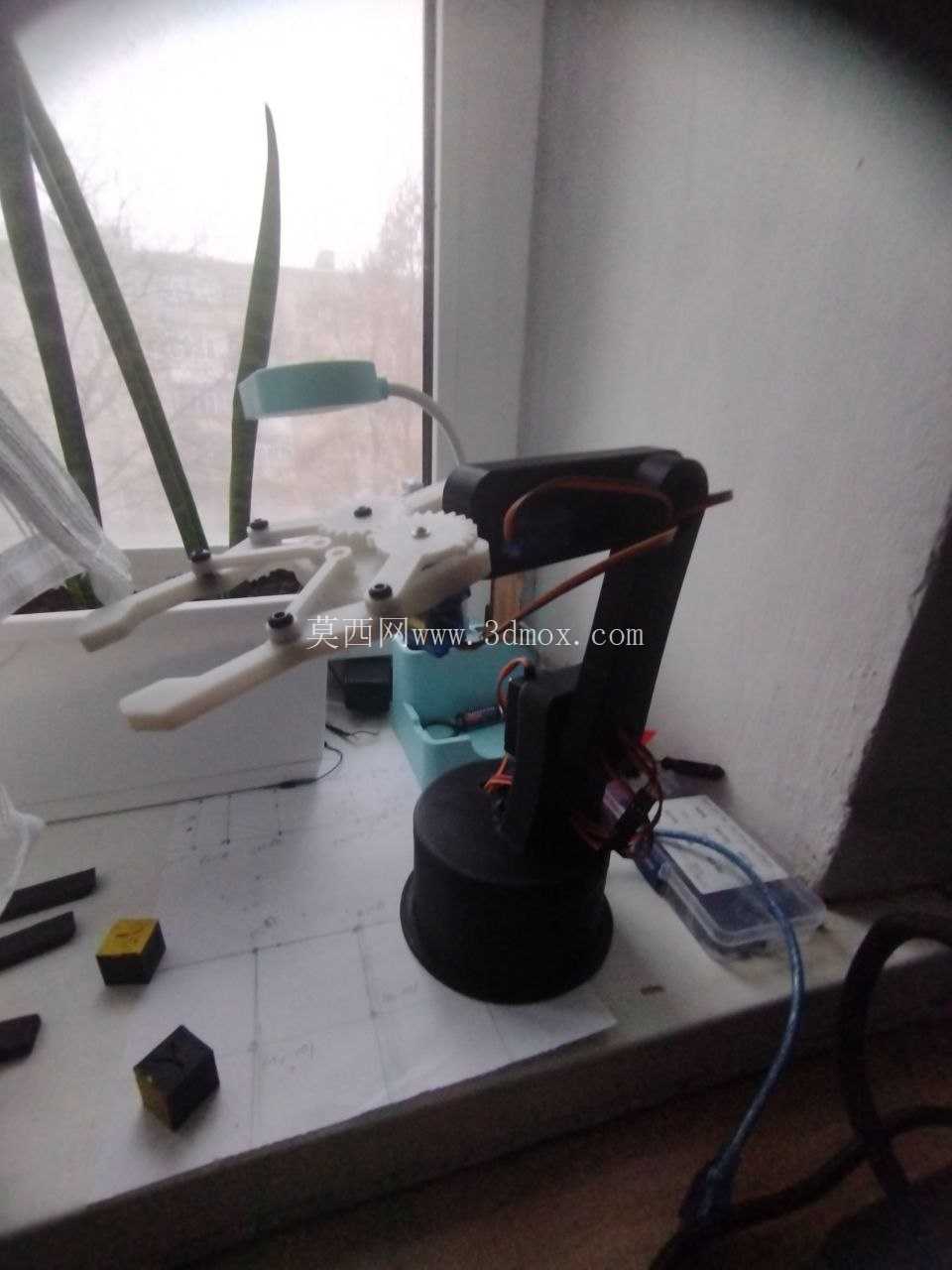

五自由度教学用小型伺服机械臂结构

　　在职业院校机电一体化、工业机器人技术专业的实训场景中，这类小型多关节机械臂是入门级实操训练的核心载体，不同于工业现场负载动辄数公斤、臂展超一米的重型工业机械臂，这款小型机械臂的设计定位完全围绕教学演示与基础原理验证展开，整体结构紧凑，可直接放置在常规实训工作台面上开展操作，不需要额外的大型安装基座，适配教学场景下有限的工位空间。从关节驱动配置来看，其五个转动关节分别采用SG90与MG955两种伺服舵机作为动力输出，其中靠近末端执行器的小臂、腕部关节选用扭矩较小的SG90舵机，满足末端轻载动作的响应速度需求，而底座回转、大臂俯仰这类需要承担整体臂架负载的关节，则搭配扭矩更大的MG955舵机，保证关节动作的稳定性，避免带载状态下出现关节下垂、定位偏移的问题，这种分关节匹配舵机参数的设计思路，既控制了整体制造成本，也能让实训学员直观理解不同负载工况下驱动元件的选型逻辑。

　　从结构设计逻辑上，这款机械臂采用串联多关节的开式链结构，五个自由度分别对应底座水平回转、大臂垂直俯仰、小臂垂直俯仰、腕部俯仰、末端夹爪开合，可覆盖三维空间内的基础点位移动与姿态调整需求，能够完成小重量物料的拾取、搬运、定点放置等基础动作，完全匹配教学过程中对机械臂运动学正逆解验证、点位示教编程、轨迹规划练习的实训要求。其臂架结构采用轻量化设计，主体构件多为板材拼接成型，在保证结构刚度满足轻载作业需求的前提下，尽可能降低运动部件的自重，减少舵机的负载压力，同时各关节的转动副处都预留了舵机安装位与走线槽，舵机连接线可沿臂架内部空腔排布，避免外部走线干扰关节转动，也能让学员清晰观察到关节的传动连接方式，不存在工业机械臂的封闭外壳遮挡内部结构的问题，更适合原理性教学使用。在安装边界方面，这款机械臂的底座为圆盘式结构，直径尺寸适配常规实训台的T型槽安装间距，可通过压块或者螺栓直接固定在工作台面上，不需要额外改造安装基础，整体臂展在完全伸展状态下不会超出常规单人实训工位的操作范围，作业过程中不会与周边其他实训设备产生干涉，同时其驱动电压与常规舵机驱动板匹配，可直接搭配通用的开源控制板开展编程控制练习，不需要定制专用的控制系统，降低了教学场景下的配套成本。

　　从实际用途来看，除了基础的机械原理演示之外，这款机械臂还可用于小型自动化流水线的模拟演示单元，搭配传送带、视觉检测模块等实训组件，可搭建完整的微型智能制造实训场景，让学员完成从机械结构装配、电气接线到程序调试的全流程实操训练，相较于大型工业机械臂，这类小型实训机械臂的操作门槛更低，学员不需要经过长时间的安全操作培训即可上手操作，也不存在高压驱动、大负载动作带来的安全隐患，非常适合入门阶段的技能训练。

　　在结构细节设计上，各关节的转动限位结构都做了简化处理，既可以通过舵机本身的角度限位控制转动范围，也可根据实训需求加装机械限位块，调整关节的转动角度区间，适配不同的实训任务要求，末端执行器采用夹爪式结构，可夹持体积较小、重量在百克级以内的实训工件，比如小型方块、模拟零件等，满足基础搬运作业的演示需求，整体结构的零件拆分逻辑清晰，各连接部位的紧固件都采用标准件，学员可自行完成整机的拆装练习，理解机械臂从零件到整机的装配流程，掌握关节同轴度调整、舵机中位校准等基础装配调试技能。
