四轮全向矢量移动机器人框架结构设计

这款轮式移动底盘的结构设计，核心围绕全向移动的运动特性展开，框架采用镂空式矩形型材拼接结构，在保证整体结构刚性的前提下尽可能降低自重，适配仓储物流分拣、车间物料转运、实验室巡检等需要小空间灵活转向的作业场景，区别于传统差速驱动底盘需要预留转弯半径的局限，该结构通过四个麦克纳姆轮的独立转速差与转向配合，可实现零半径转向、横向平移、斜向移动等多自由度运动，能在狭窄通道、密集货架区间完成精准走位，无需额外预留回转空间。

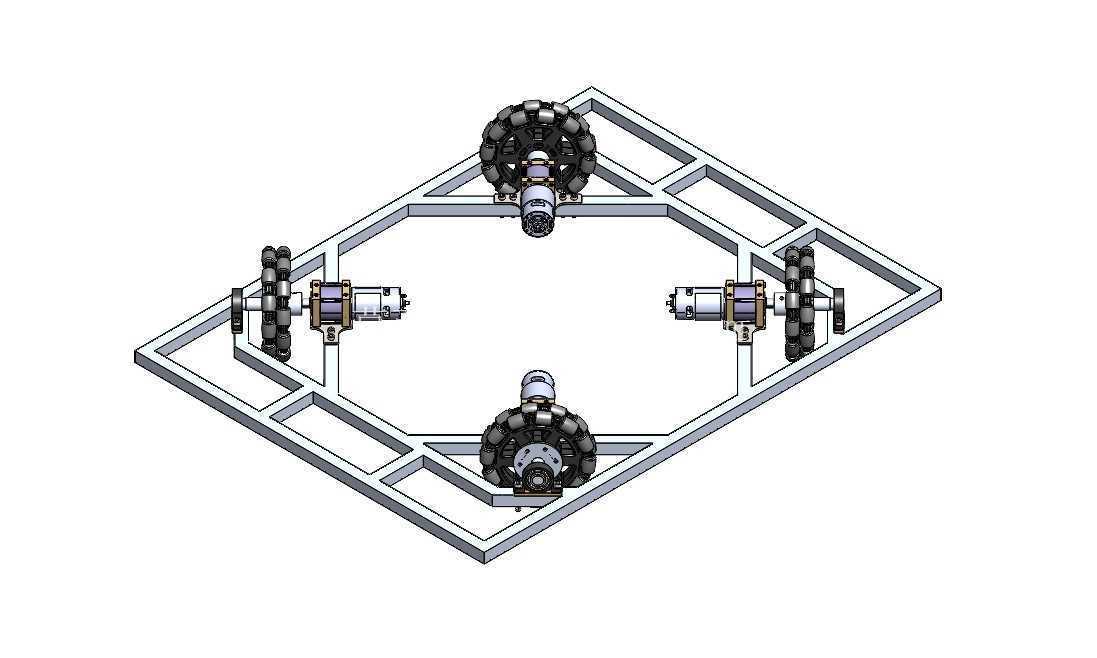

从结构布局来看，四个驱动轮分别布置在框架的四个对角位置，每个轮组配套独立的驱动电机与安装支座，轮组安装面与框架型材的连接位置预留了可调腰型孔，可根据实际轮径公差、装配误差调整轮系的接地高度，保证四个轮子的接地比压均匀，避免出现单轮悬空导致的动力流失、行走跑偏问题。框架主体采用标准工业铝型材搭建，型材槽口可直接兼容各类传感器、上层载具、控制模块的安装需求，无需额外打孔攻丝，用户可根据实际使用场景加装机械臂、载物平台、检测传感器等拓展部件，框架中部的镂空区域可用于布置电池、控制器、接线端子等电气元件，合理利用底盘内部空间，降低整体设备重心，提升行走过程中的稳定性。

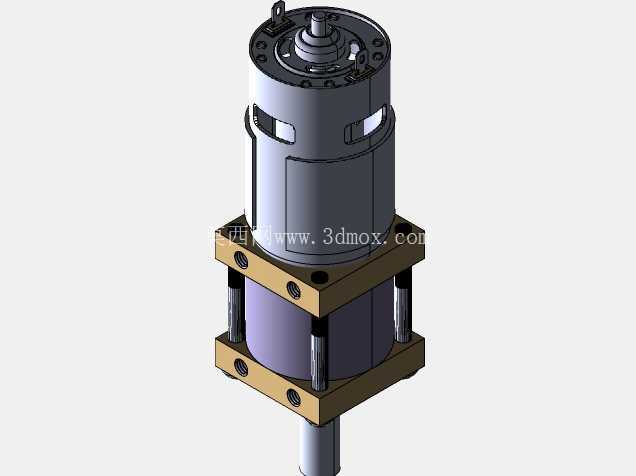

驱动单元选用775系列直流电机搭配减速箱输出，电机安装座与轮轴支座采用分体式设计，便于后期维护时单独拆卸更换电机或轮组，无需拆解整个底盘框架；全向轮的辊子采用交错布置结构，保证行走过程中至少有一个辊子与地面接触，减少移动过程中的振动与卡顿，辊子材质选用高耐磨聚氨酯，在水泥地面、环氧地坪、瓷砖地面等常见工业地面都能保持足够的摩擦力，同时不会对地面造成划伤。轴承选型上匹配轮轴的径向载荷与轴向载荷需求，在轮组与安装座的连接位置设置深沟球轴承，抵消行走过程中产生的径向冲击力，延长轮系的使用寿命。

设计过程中重点考虑了安装边界的适配性，框架整体的外轮廓尺寸控制在常规室内通道可通行的范围内，轮组突出框架的尺寸做了限位设计，避免移动过程中轮组与周边障碍物发生剐蹭；电机的接线端统一朝向框架内侧布置，防止走线外露被外物拉扯断裂，所有电气走线都可沿型材槽口布置，配合线卡固定，整体走线整洁且便于后期检修。框架的拼接位置采用角件加螺栓的连接方式，相比焊接结构具备更好的拆装性，用户可根据实际载重需求更换不同截面的型材，调整框架的整体尺寸，拓展不同的载重等级。

从实际使用的角度出发，该结构的重心布置经过优化，电池等较重的元件安装位置靠近底盘几何中心，避免偏载导致的轮组受力不均，在启停、加减速过程中能减少底盘的俯仰晃动，保证上层搭载设备的稳定性。轮系的安装高度经过匹配计算，保证底盘离地间隙满足常规室内地面的通过需求，可轻松越过地面的线缆、小坡度门槛等常见障碍，不会出现底盘剐蹭地面的问题。每个轮组的驱动轴都做了同轴度公差约束，避免装配后出现轮组偏摆、行走阻力过大的问题，降低电机的空载损耗，提升电池的续航表现。
