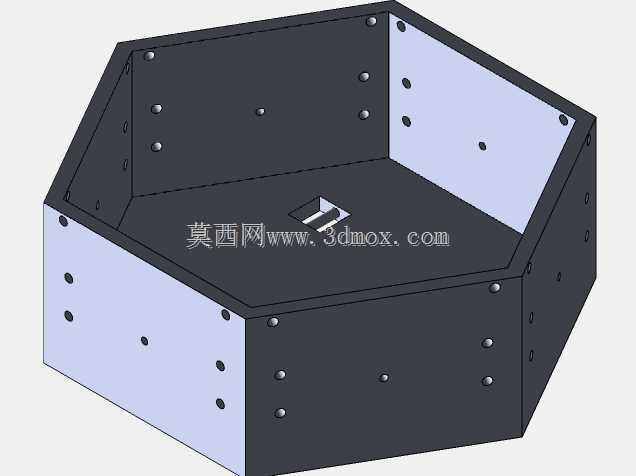

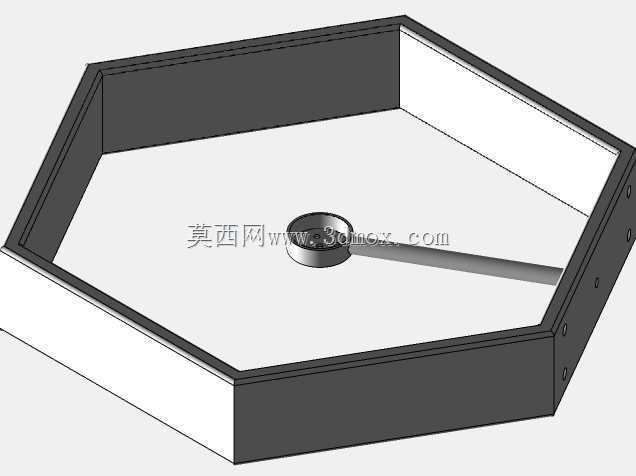

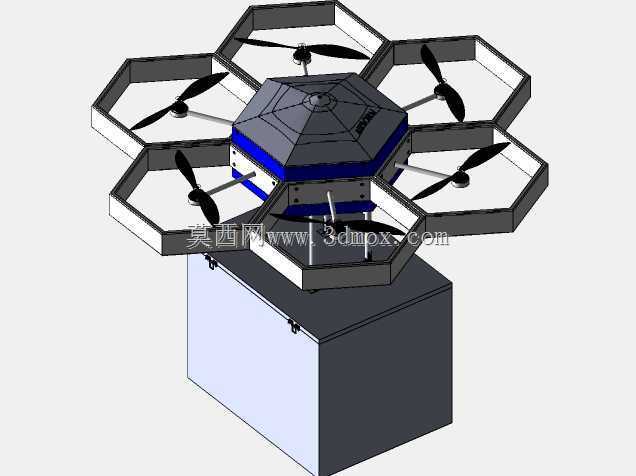

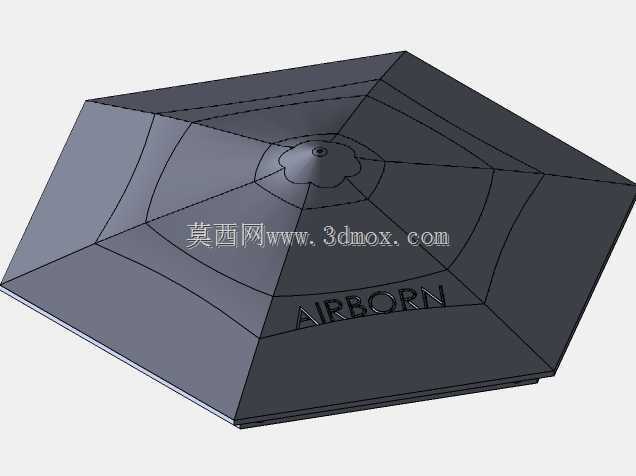

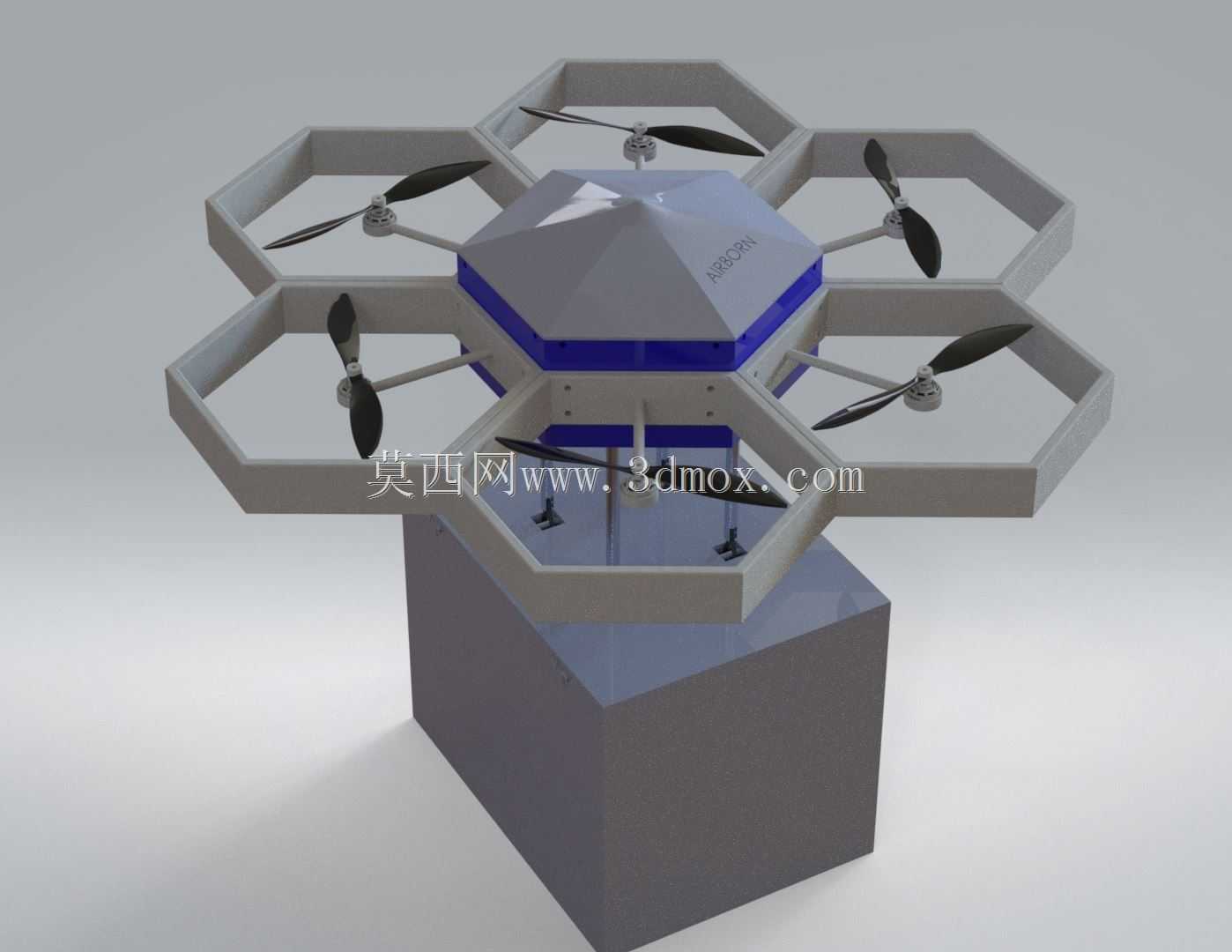

该结构围绕小型多旋翼飞行器的轻量化承载、旋翼布置和快速制作需求展开,主体采用六角放射式布局,六个机臂沿中心机身周向均匀分布,末端各自形成带围边的六边形旋翼防护框。与常见悬臂式多旋翼相比,这种把机臂和护圈整合为连续框架的做法,能够在轻微触碰墙面、地面或试验支架时限制桨叶直接撞击外物,也便于在教学演示、室内调试和小空间巡检任务中降低磕碰损伤。中心舱体位于整机几何中心,上部为多面拼合的舱盖,侧面设置蓝色环形区分层,可用于容纳飞控板、电调、电池绑扎区域以及走线空间。舱体下方保留方形承载基座,建模时可作为电池、任务吊舱或增稳平台的安装基准;实际装配中,该区域需要重点控制重心位置,使电池重量尽量落在旋翼升力中心附近,

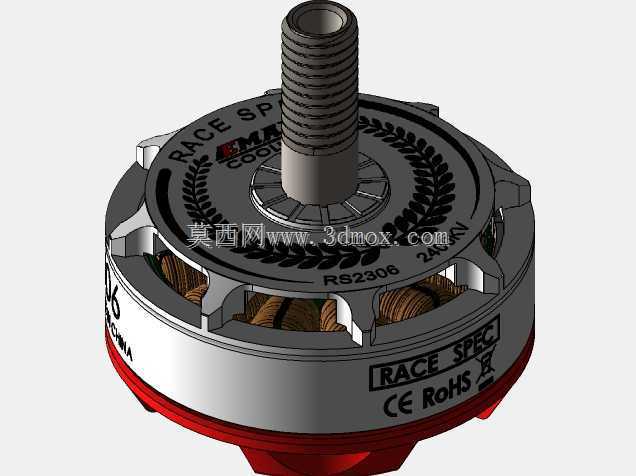

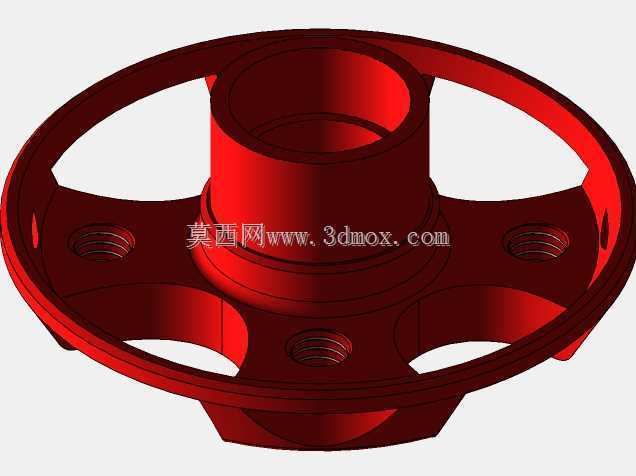

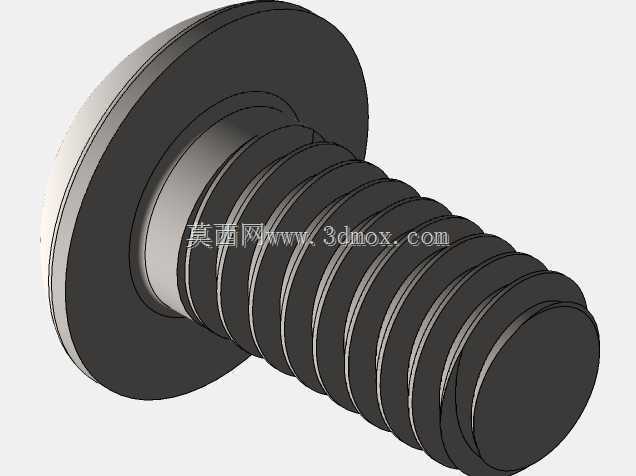

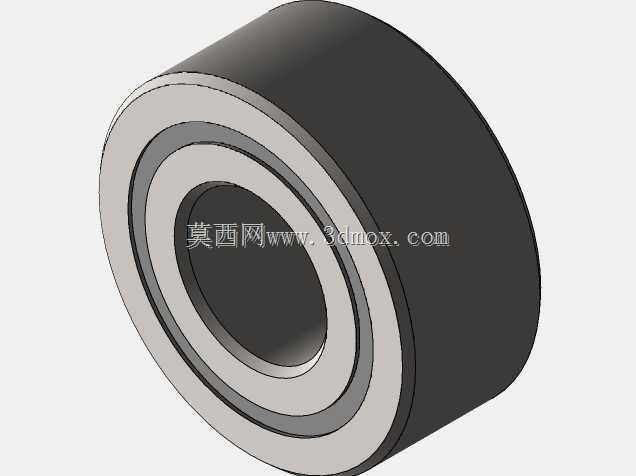

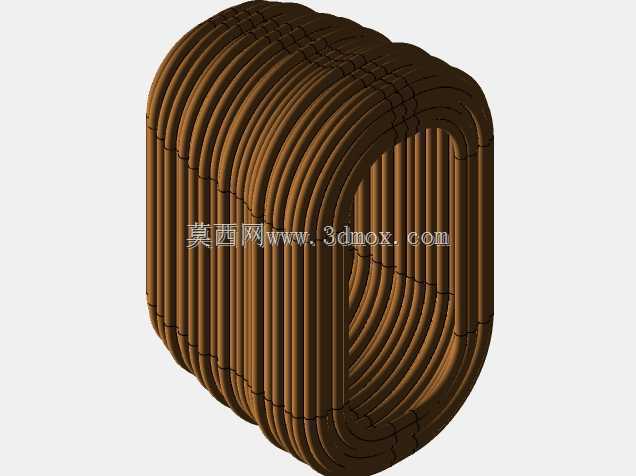

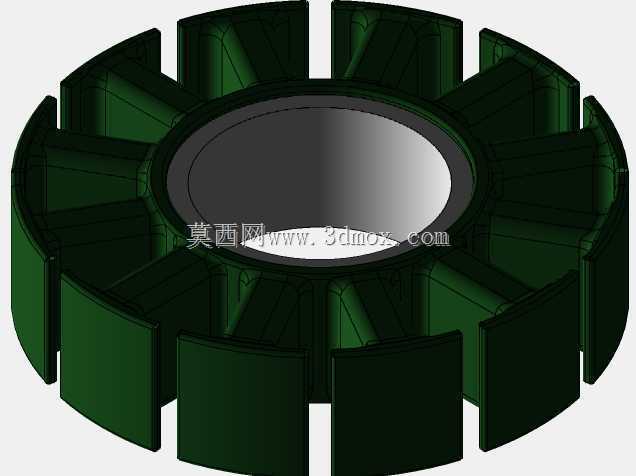

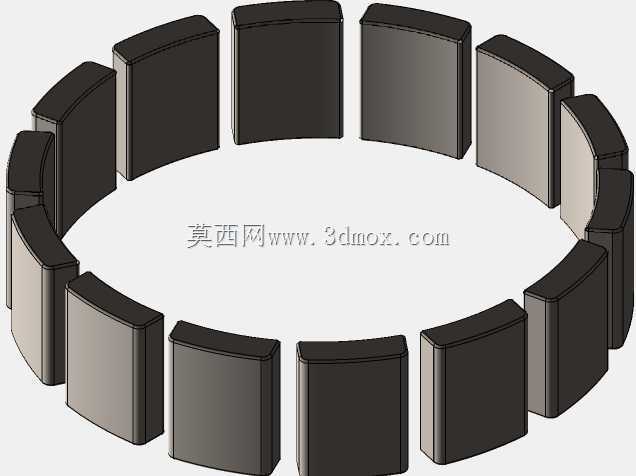

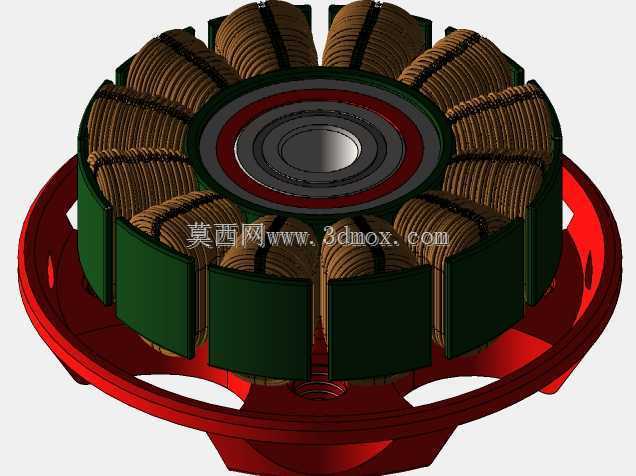

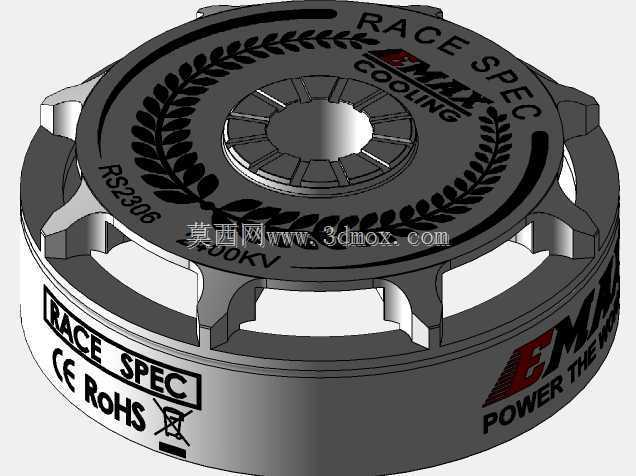

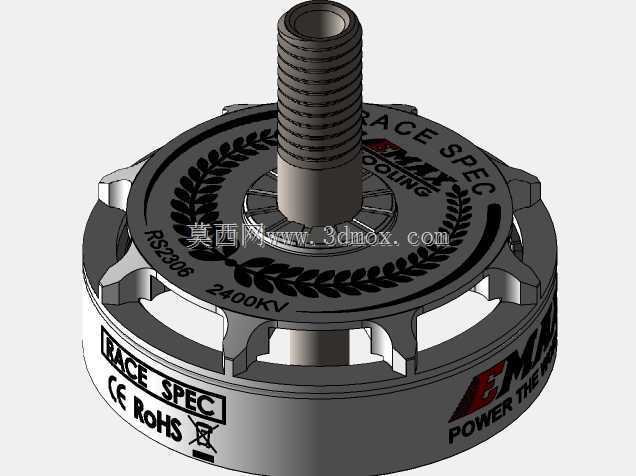

避免姿态控制时出现额外配平负担。六个旋翼单元分别安装在各框架端部,电机座与框架承力段相连,螺旋桨旋转平面处于护圈内部。相邻旋翼之间通过六角布局获得足够间距,桨流干扰相对分散,升力输出更均衡;护圈并非单纯装饰件,其闭合轮廓还能提高机臂末端的抗弯和抗扭刚度,减少悬臂末端在推力变化时的振动幅度。设计思路上,框架壁厚、边角过渡和电机安装孔位都按可打印构件的工艺特点处理,零件分割后能够在常规熔融沉积设备上成型,再通过螺栓、卡扣或粘接方式完成总装。结构拆分时应注意电机座与框架连接处的受力路径,推力从电机座传入臂体,再汇聚到中心舱,因此臂根过渡区不宜出现尖锐截面突变;若用于载重验证,可在该区域增加局部加厚或嵌入金属衬套。外形边界方面,
整机最大轮廓由六个外护圈决定,运输和存放时可按六角外接圆评估占用空间;中心舱高度、下方基座高度和桨叶上方净空共同决定了电子元件、电池及任务载荷的安装边界。旋翼护圈与桨尖之间需保留安全间隙,既防止打印件变形后擦桨,也为高速旋转时的气流通过留出通道。走线可沿臂体内部或上表面汇集至中心舱,电调靠近电机布置有利于缩短三相线长度,飞控则应安装在振动较小、方向明确的中心位置。该类结构适用于室内航拍试验、机器人竞赛载体、传感器搭载验证、飞控算法测试以及教学场景中的飞行器拆装训练。模型在表达上完整呈现了机身、机臂、护圈、电机、螺旋桨和下部载荷基座的相对关系,结构设计者可在此基础上继续细化电池仓盖、减震板、快拆臂、脚架或云台接口;进行工程校核时,应结合所选电机拉力、电池重量和打印材料弹性模量,复核框架挠度、坠落冲击余量及旋翼间距,确保样机从数字模型走向实物装配时具备稳定的承载与维护条件。
