履带式光伏板面清洁作业机器人结构

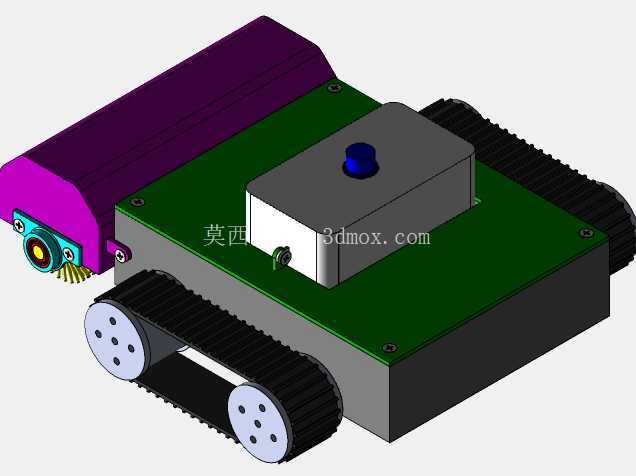

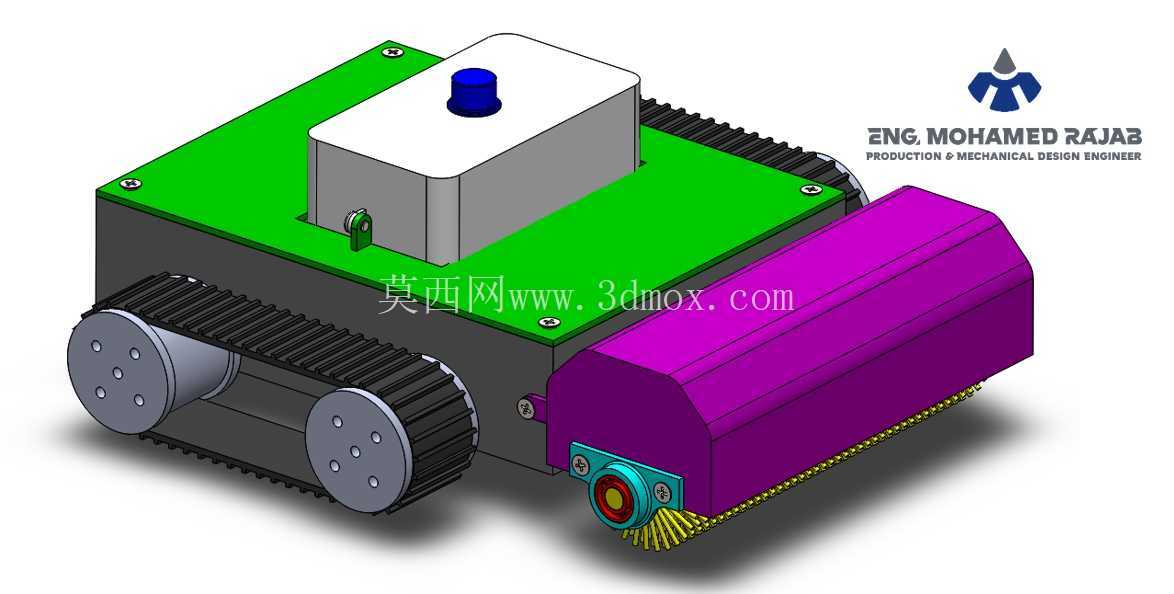

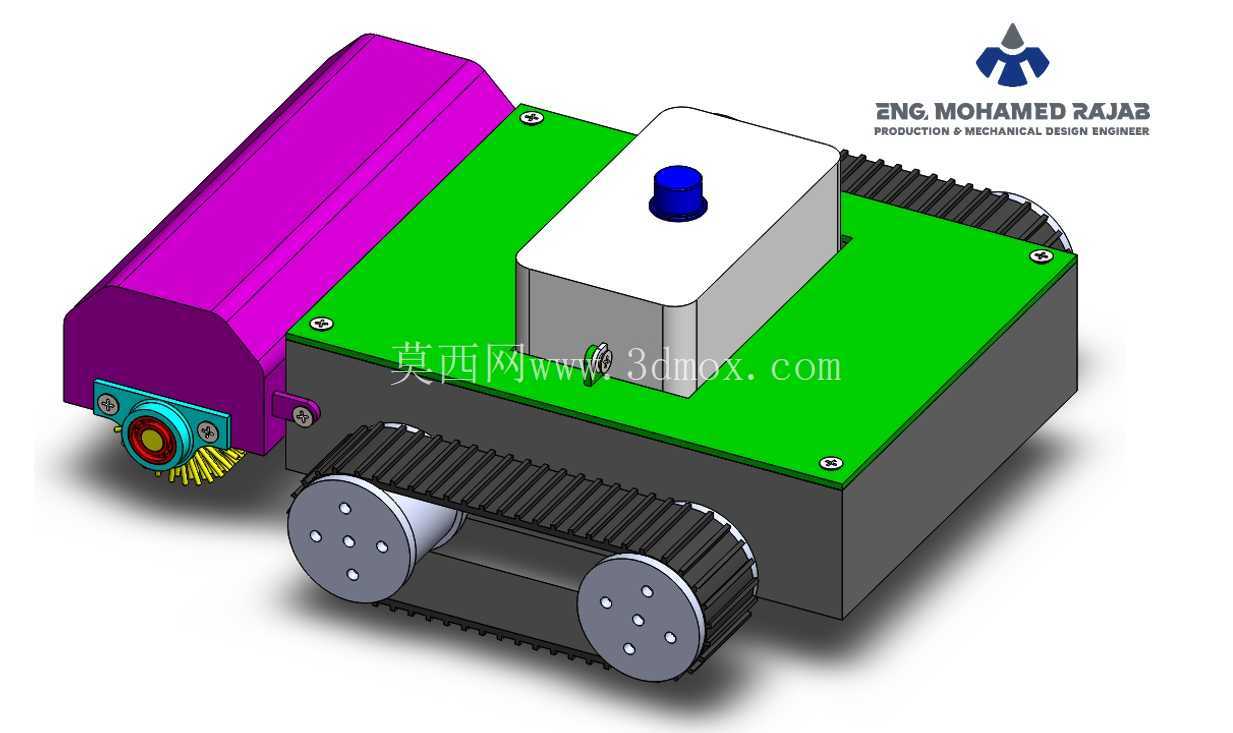

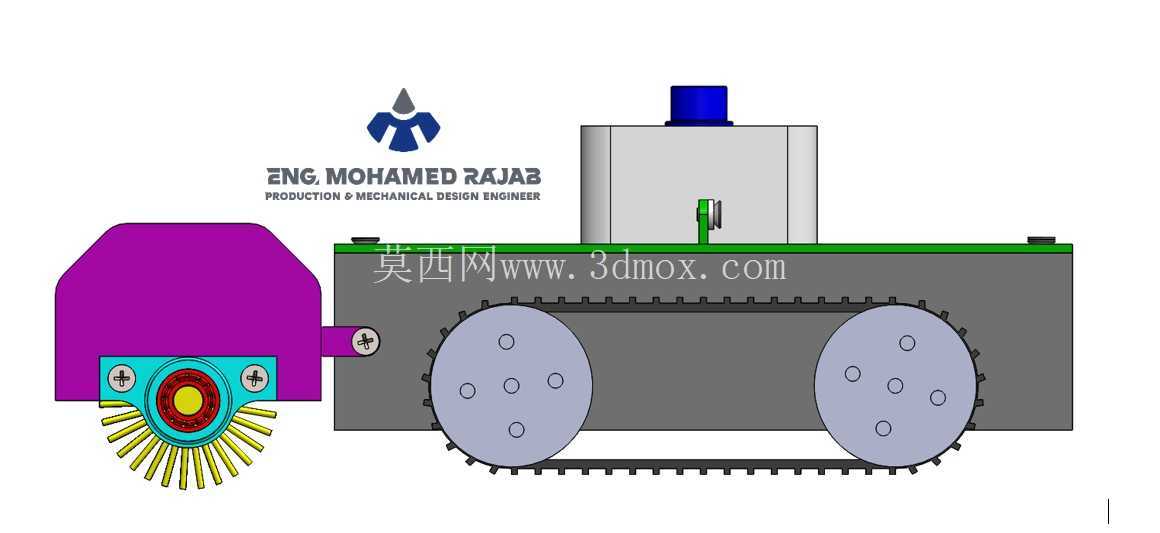

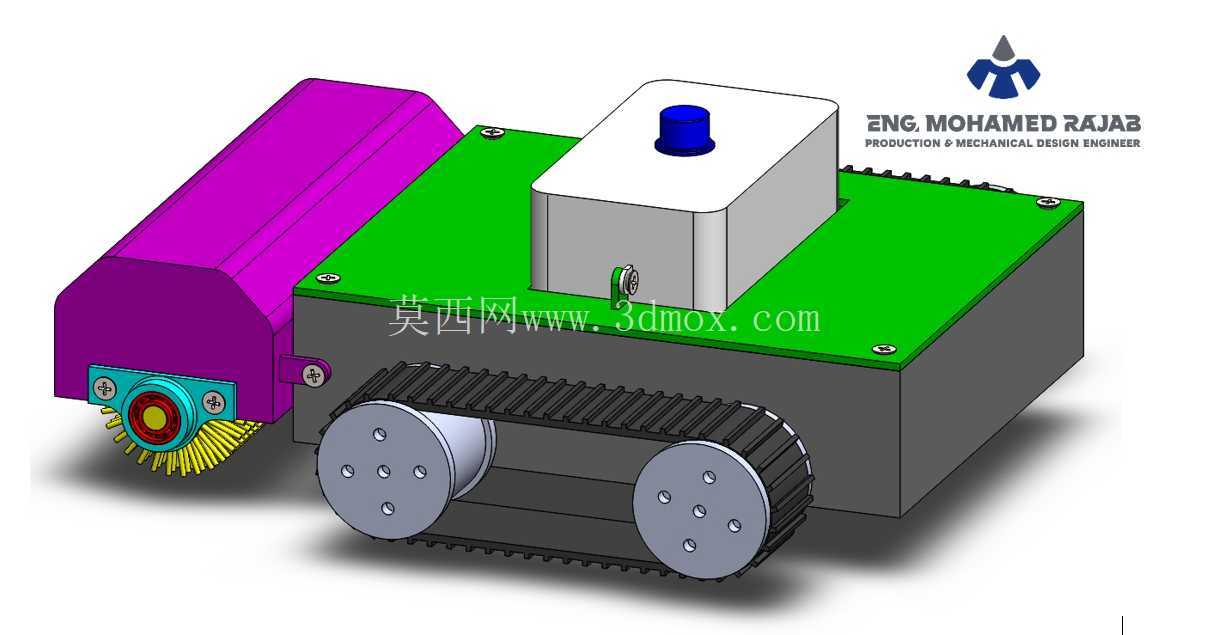

　　这款履带式光伏板面清洁设备，主要面向集中式光伏电站、分布式工商业屋顶光伏阵列的日常运维作业场景，解决人工清洁光伏板效率低、高空作业风险高、清洁力度不均损伤板面镀膜层的实际痛点。设备采用履带式行走底盘作为移动载体，履带选用高摩擦系数的柔性橡胶材质，行走轮采用多螺栓固定的辐板式结构，可在带有一定倾斜角度的光伏板表面稳定附着，不会出现打滑偏移问题，同时履带接地压强控制在较低区间，避免行走过程中压损光伏板的钢化玻璃表层。

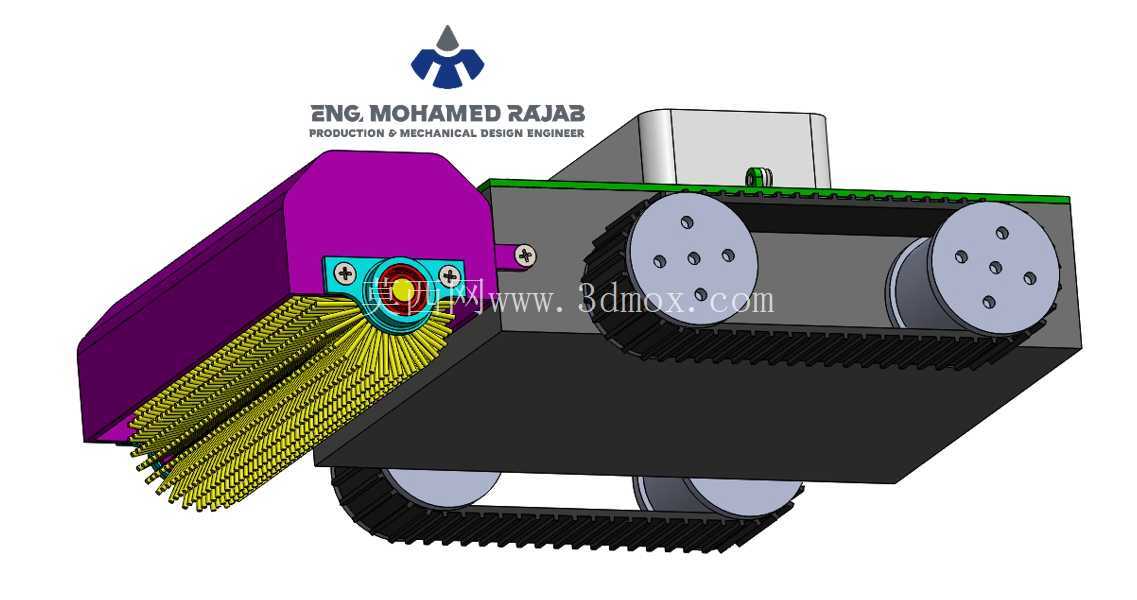

　　设备前端集成滚刷式清洁执行机构，滚刷采用软硬混合的刷毛排布，靠近板面一侧的软质刷毛可贴合玻璃表面带走浮尘、鸟粪残留、积灰结块，侧边的硬质刷毛可清理光伏板边框缝隙内的积尘，滚刷端设置独立的传动连接结构，可根据不同脏污程度调整滚刷转速，干刷状态下即可完成常规积灰清理，重度脏污场景下也可外接供水组件实现湿擦作业。设备上部的控制舱采用密封式盒体结构，顶部设置状态指示凸起结构，舱体内部预留控制板、电池模块、行走驱动模块的安装空间，舱体与下部底盘采用螺丝紧固连接，接缝处预留密封胶条安装槽，可满足户外露天作业的防尘防水要求，避免雨天作业或凝露天气下电路部分出现短路故障。

　　底盘主体采用框架式拼接结构，上部安装平面预留多个螺丝固定位，可根据不同作业需求拓展加装喷淋组件、灰尘检测传感器、边缘检测模块，控制舱侧边预留走线槽位，所有内部线束均可沿槽位规整排布，避免行走过程中线束被履带或滚刷机构剐蹭磨损。从安装边界来看，设备整体宽度适配常规单块光伏板的横向尺寸，行走时履带跨在光伏板的边框位置，不会出现越界掉落的问题，前端滚刷的作业宽度覆盖设备整体行进宽度，单次行走即可完成单块光伏板整幅面的清洁，无需反复往返作业。设备的重心经过配平设计，控制舱与电池模块布置在底盘中部靠后位置，前端滚刷机构的重量通过底盘框架均匀传递到两侧履带上，在15度到35度的常规光伏板倾斜角度下作业时，不会出现前倾翻覆的问题。

　　滚刷组件与底盘之间采用快拆式连接结构，日常维护更换刷毛时无需拆解整个底盘，仅需松开侧边的固定旋钮即可将滚刷整体取下，降低户外运维的操作难度。履带的张紧结构集成在底盘后侧的行走轮安装座上，通过调整安装座的前后位置即可调整履带张紧度，适配不同温度环境下履带的形变余量，避免低温环境下履带收缩出现绷断、高温环境下履带松弛出现脱轨的问题。设备的供电模块可搭载储能电池，也可直接外接光伏板自发电供电，控制逻辑上可预设行走路径，沿光伏阵列的排布方向逐行清洁，也可通过遥控方式手动操控作业，适配不同排布形式的光伏场站使用。在结构设计过程中，所有外露的金属部件均做了防锈防腐处理，紧固件选用不锈钢材质，应对户外高紫外线、高湿度、昼夜温差大的复杂工况，延长设备的户外使用寿命，整机的边角位置均做了圆角过渡处理，避免作业过程中剐蹭光伏板表面，也防止运维人员操作时被尖锐边角划伤。
