模块化六足仿生行走机械装置结构设计

这款六足行走机械装置的结构设计，核心围绕非结构化地形的通行需求展开，区别于轮式、履带式移动设备对平整铺装路面的依赖，多足构型天生适配废墟搜救、管线巡检、野外勘探这类地面起伏大、障碍物分布无规律的作业场景。在实际作业过程中，三条及以上腿足交替支撑的步态逻辑，能让整机始终保持静态稳定，哪怕单腿踩空或者支撑面出现倾斜，也能通过剩余腿足的姿态调整快速找回重心，不会出现轮式设备易打滑、履带设备易卡滞的问题。

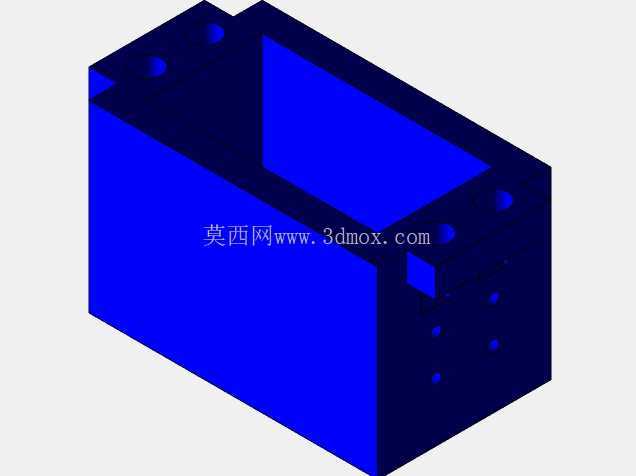

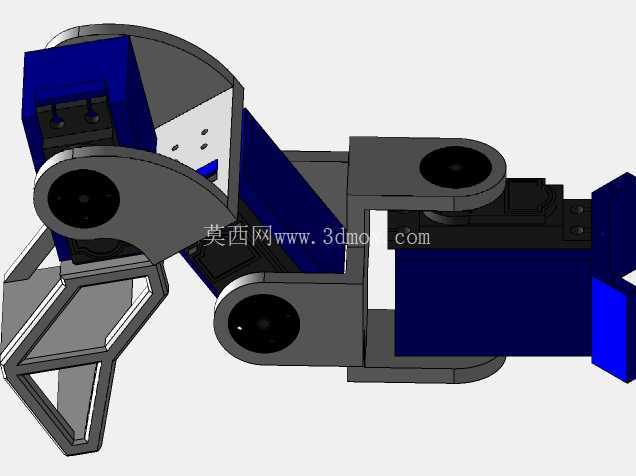

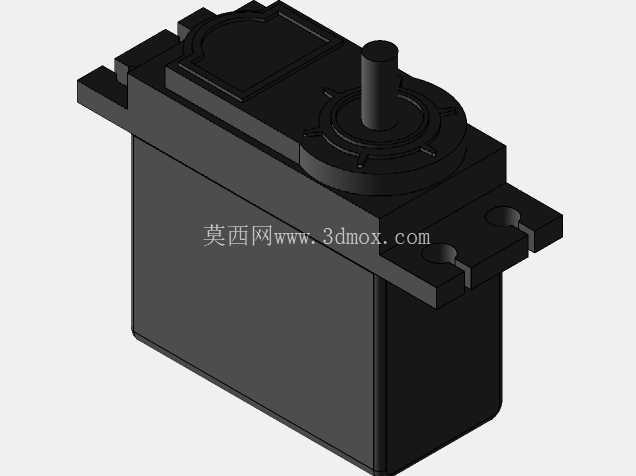

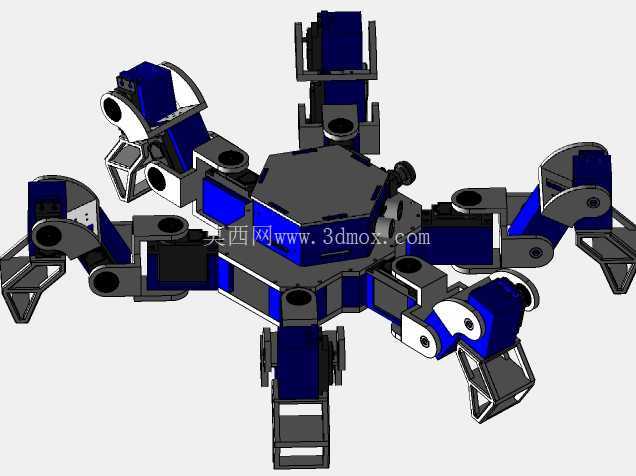

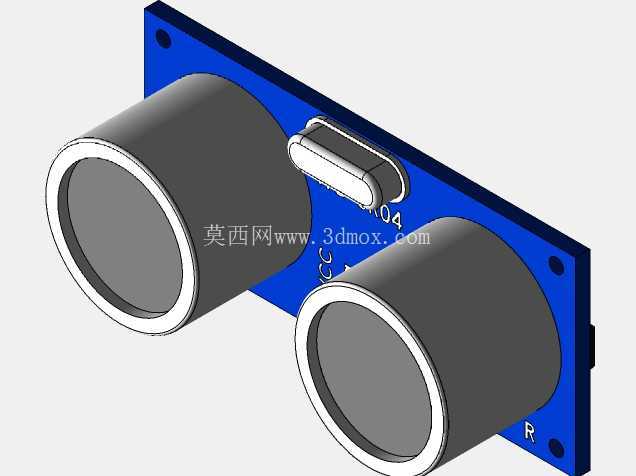

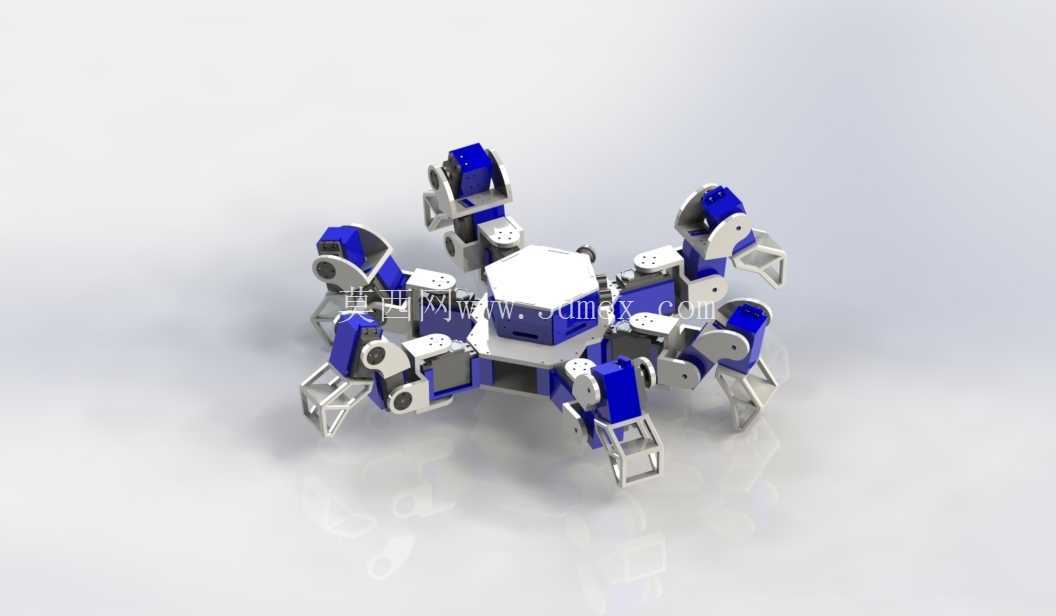

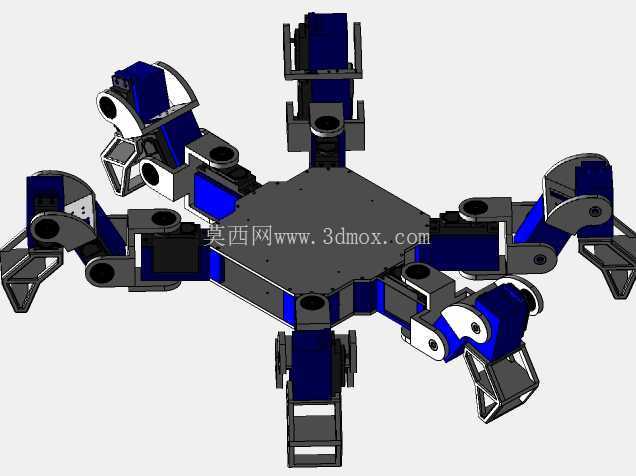

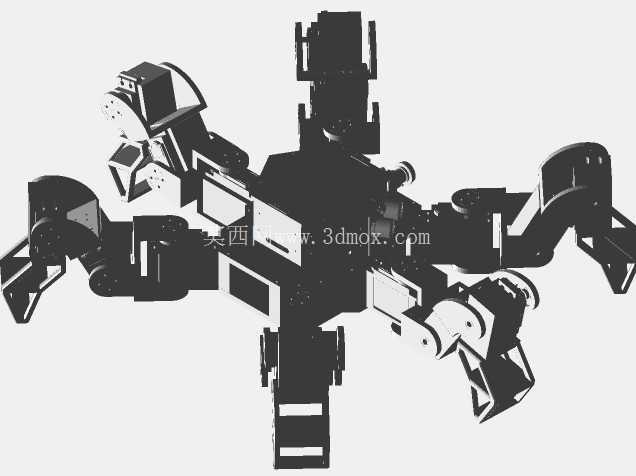

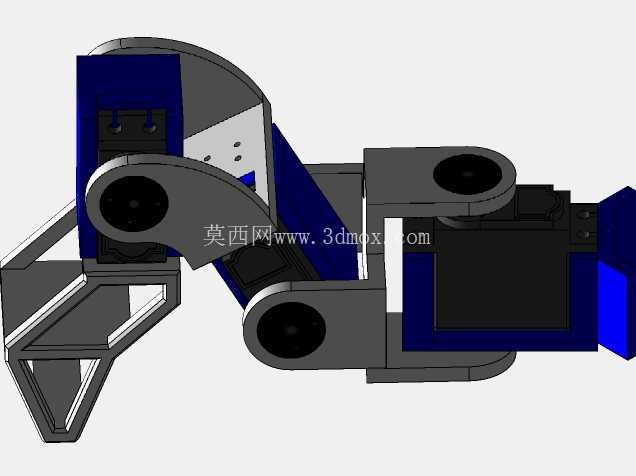

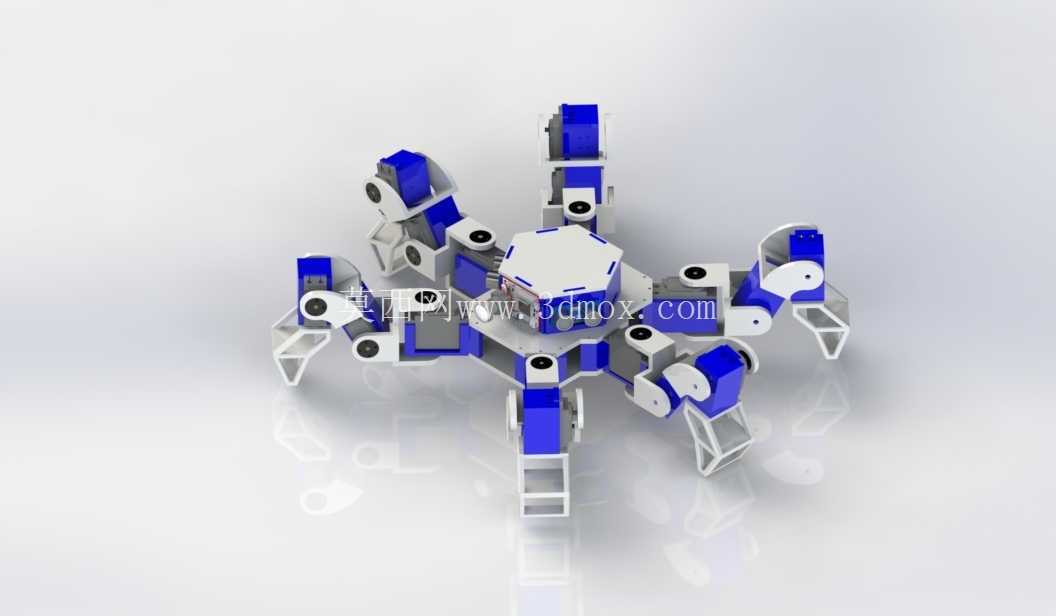

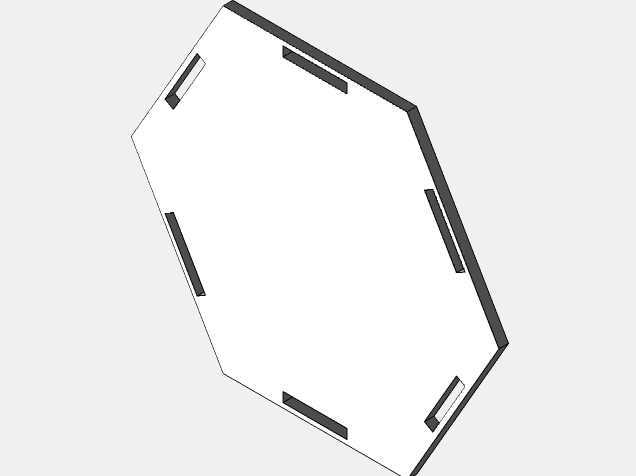

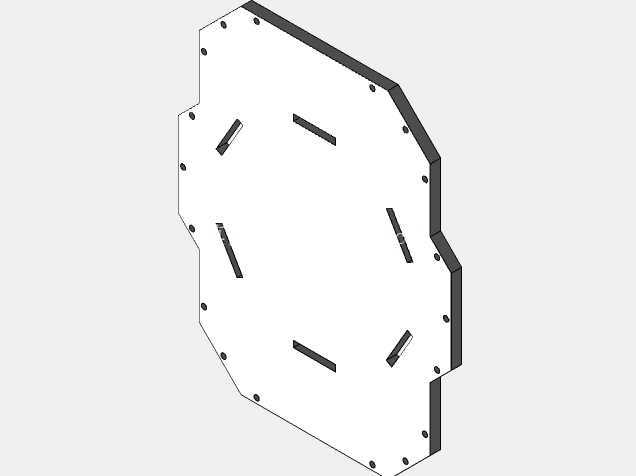

从结构布局来看，整机采用中心对称的正六边形机体作为承载基座，所有腿足组件沿机体周向均匀分布，每个腿足单元都采用独立的模块化设计，单组腿足包含根关节摆动、股节俯仰、胫节俯仰三个转动自由度，关节处的舵机安装位预留了标准的紧固件过孔与定位止口，同位置的腿足组件可以直接互换，后期维护时不需要重新调整整机的运动学参数，能大幅降低现场运维的时间成本。机体中心的六边形舱体预留了控制板、电池、传感模块的安装空间，舱体上盖设计了均匀分布的安装螺孔，可以根据作业需求加装视觉摄像头、气体检测传感器、机械抓取爪等拓展配件，不需要额外打孔破坏主体结构强度。

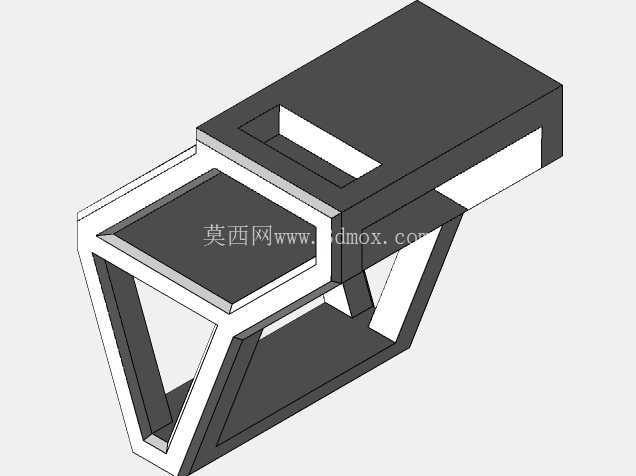

设计过程中优先考虑了腿足的运动干涉问题，每一组腿足的活动范围都经过运动学仿真校核，相邻腿足在最大摆角状态下也不会出现结构碰撞，哪怕采用最快的三角步态行进，各腿足的运动轨迹也完全独立。胫节末端的支撑脚采用了梯形截面的镂空结构，既减轻了腿足末端的重量，降低关节驱动的负载，又能在接触地面时形成稳定的支撑面，接触点的防滑纹理设计可以提升在光滑金属面、松散土石面的附着能力，避免行进过程中出现打滑侧移。

整机的安装边界控制得十分紧凑，所有关节的驱动元件都内嵌在结构件的预留槽位内，没有突出的外露线束与安装凸台，在狭窄空间内穿行时不会被管线、杂物勾挂。机体与腿足的连接部位设计了加强筋结构，在控制整体重量的前提下提升了关节连接处的结构刚度，当单腿承受整机全重的支撑负载时，连接位置的形变量控制在运动精度允许的范围内，不会因为结构形变导致足端定位偏差。

在步态适配层面，结构设计预留了足够的关节转动角度范围，既可以实现缓慢稳定的波浪步态用于高精度作业场景，也可以切换为速度更快的三角步态用于长距离转场，甚至可以通过调整腿足的姿态，让整机完成跨越障碍、爬坡、原地转向等动作，原地转向时不需要预留转弯半径，在狭小的作业空间内优势十分明显。每处关节的转动限位都做了软、硬双重限制，硬限位为结构件本身的凸台阻挡，避免关节转动超出行程范围损坏驱动元件，软限位的位置可以根据实际作业需求调整，适配不同的步态参数设置。

从材料选型的适配性来看，结构件的壁厚设计兼顾了3D打印与注塑加工的工艺要求，既可以采用光敏树脂、尼龙材料做小批量的原型验证，也可以直接开模采用工程塑料做批量生产，关键受力位置的壁厚做了加厚处理，不需要额外镶嵌金属衬套就能满足日常作业的强度要求。腿足部分的镂空设计除了减重之外，也给线束布置预留了走线路径，驱动元件的连接线可以从结构件内部的空腔穿过，既保护了线束不受外物剐蹭，也让整机外观更加整洁，不会因为线束外露影响运动过程。

这款六足机械装置的结构没有冗余的装饰性设计，每一处结构特征都服务于功能需求，中心对称的布局让整机的重心始终落在机体几何中心位置，不管是静态支撑还是动态行进，重心的波动范围都控制在很小的区间内，大幅降低了控制算法的平衡难度，哪怕是入门级的控制方案也能实现稳定的行走效果。对于从事移动机器人研发、仿生机械结构设计的从业者来说，这套结构的设计逻辑可以直接复用在同类多足移动设备的开发中，模块化的腿足设计也方便根据不同的负载需求调整腿足数量与尺寸，拓展出不同规格的多足行走设备。
