商超智能取货远程控制购物车结构设计

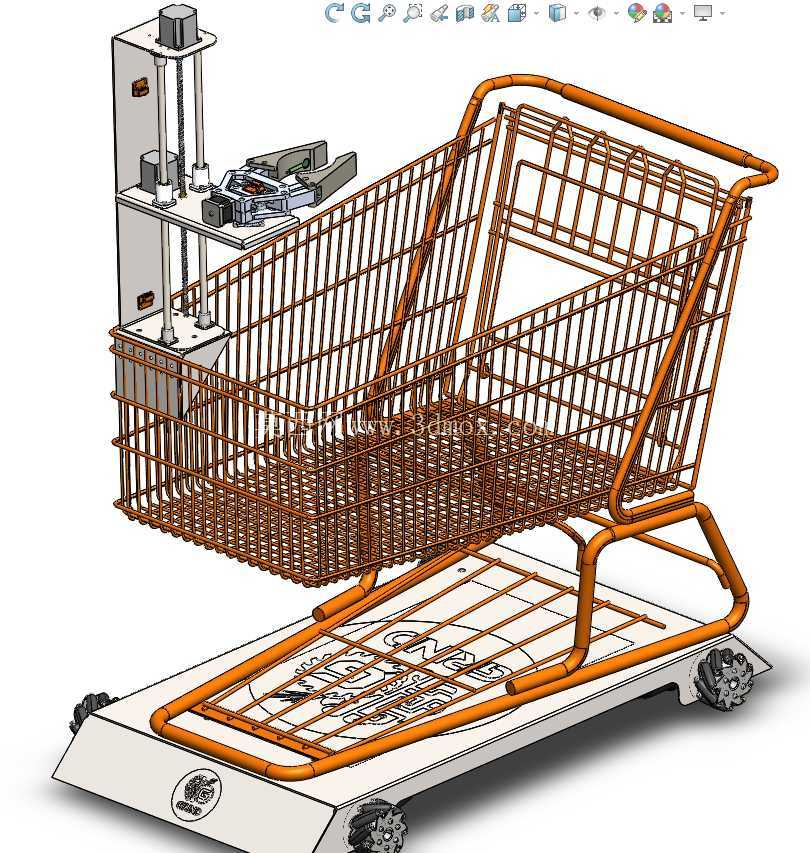

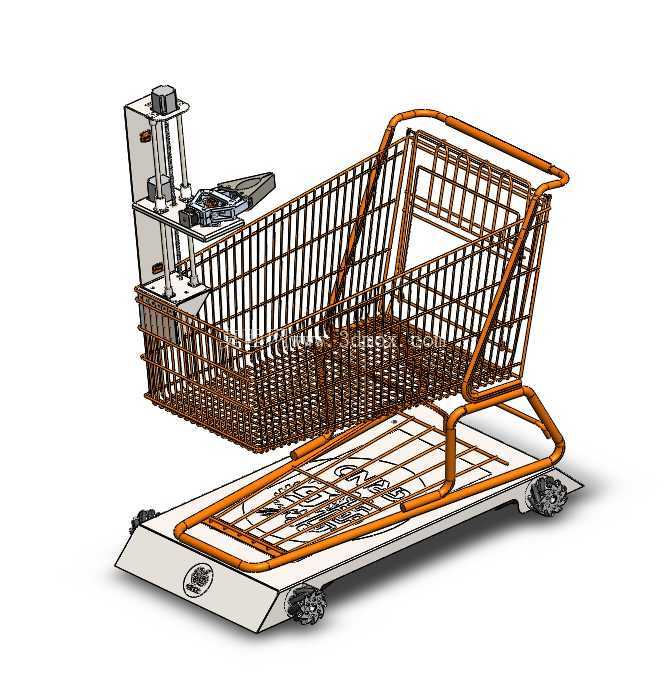

　　这款面向商超零售场景设计的智能购物载具，核心解决传统购物车需人工全程推行、手动取放高位货架商品的痛点，适配大型商超、仓储式会员店的日常运营需求，可在顾客远程指令下完成货架商品取放、场内自主移动、购物载运全流程作业，降低顾客购物过程中的体力消耗，同时适配行动不便人群的自主购物需求。从结构设计逻辑来看，整车采用传统商超购物车的金属网篮作为主体载物结构，篮体采用弯折圆钢焊接成型，网孔间距控制在30mm，既保证载物时的结构强度，避免小件商品掉落，又能最大限度降低整车自重，篮体边缘做圆弧包边处理，避免剐蹭顾客或商超货架。

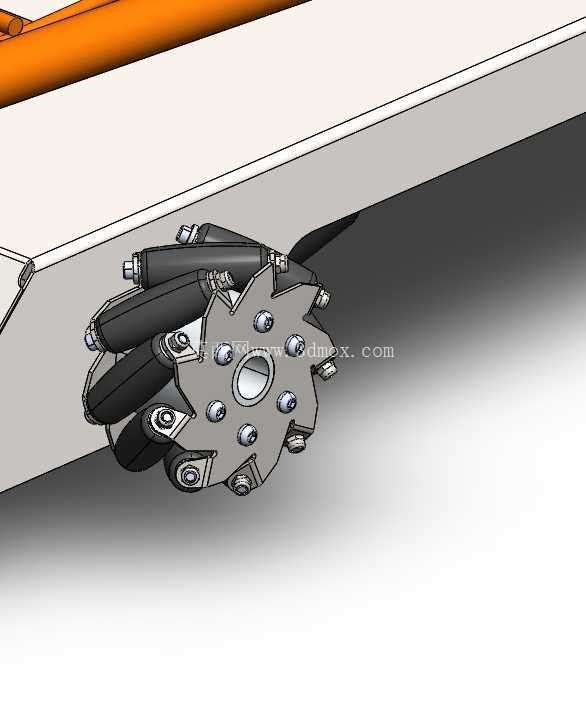

　　底盘部分采用低重心平板式设计，底板采用5mm厚冷轧钢板冲压成型，表面做防滑纹理处理，可放置整箱饮用水、大米等大重量货品，底盘额定承载重量达120kg，完全满足单次购物的载物需求。行走机构选用四个麦克纳姆轮作为行走轮，分别布置在底盘四个角点位置，每个轮组独立搭配驱动电机，可实现整车全向移动，包括横向平移、原地旋转、斜向行进等动作，适配商超内部狭窄通道、货架间转角的通行需求，通道最小通行宽度仅需800mm即可完成转向动作，相比传统购物车的转向半径缩小60%以上。

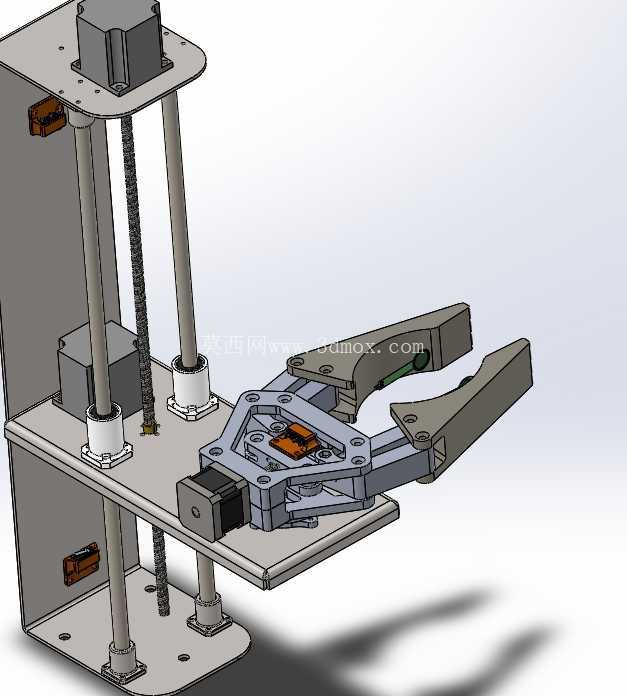

　　取货执行机构布置在篮体左侧的立式安装立柱上，立柱采用铝型材拼接结构，内置直线导轨与丝杠传动副，可带动前端的夹取机构完成0-1800mm高度范围内的升降动作，覆盖商超常规货架从底层到顶层的全部取货高度；夹取端采用自适应夹爪结构，夹指内侧包覆防滑橡胶垫，可适配不同外形、不同材质的商品夹持，夹持力通过电流闭环控制，避免夹损软包装商品，夹爪前端搭配距离传感器，可自动识别货架上商品的位置，完成对位取货动作。整车的控制模块集成在立柱底部的密封电控箱内，所有线束均沿型材内部走线，避免外露剐蹭，电控箱防护等级达到IP54，可适应商超内部清洁洒水、少量商品泼洒的使用环境。

　　从安装边界来看，整车收拢状态下的外形尺寸控制在长950mm、宽600mm、高1100mm，和传统人工推行的购物车外形尺寸保持一致，可直接适配商超现有的购物车存放通道、收银台通道尺寸，无需对商超现有场地设施进行改造即可直接投入使用。篮体与底盘之间采用快拆式螺栓连接，日常维护时可快速拆卸网篮进行清洁或更换，行走轮组采用卡簧式安装结构，轮体磨损后无需拆卸底盘即可完成更换，降低后期运维成本。在结构强度校核阶段，对篮体满载、夹取机构最大伸出长度取货的极限工况做了有限元分析，立柱的最大形变量控制在0.8mm以内，底盘的最大应力远低于冷轧钢的屈服强度，保证长期使用过程中结构不会出现塑性变形。夹取机构的升降行程做了硬限位与软限位双重保护，升降到上下极限位置时会自动切断动力输出，避免机构超程损坏；行走轮组搭配防撞触边，整车外围接触到障碍物时会立即停止行进，避免碰撞顾客或货架。相比传统的人工购物车，这款结构在保留原有载物功能的基础上，集成了自主移动、自动取货的功能，结构上大量采用标准化的型材、传动件、轮组，加工装配难度低，适合批量生产落地，可直接对接商超的智能购物系统，完成商品识别、自动结算等拓展功能的适配。
