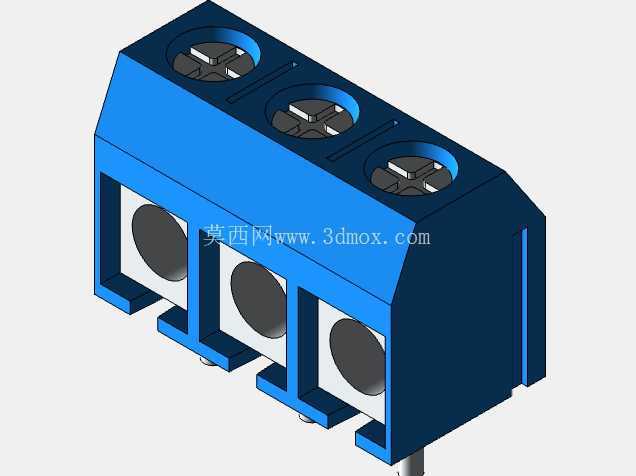

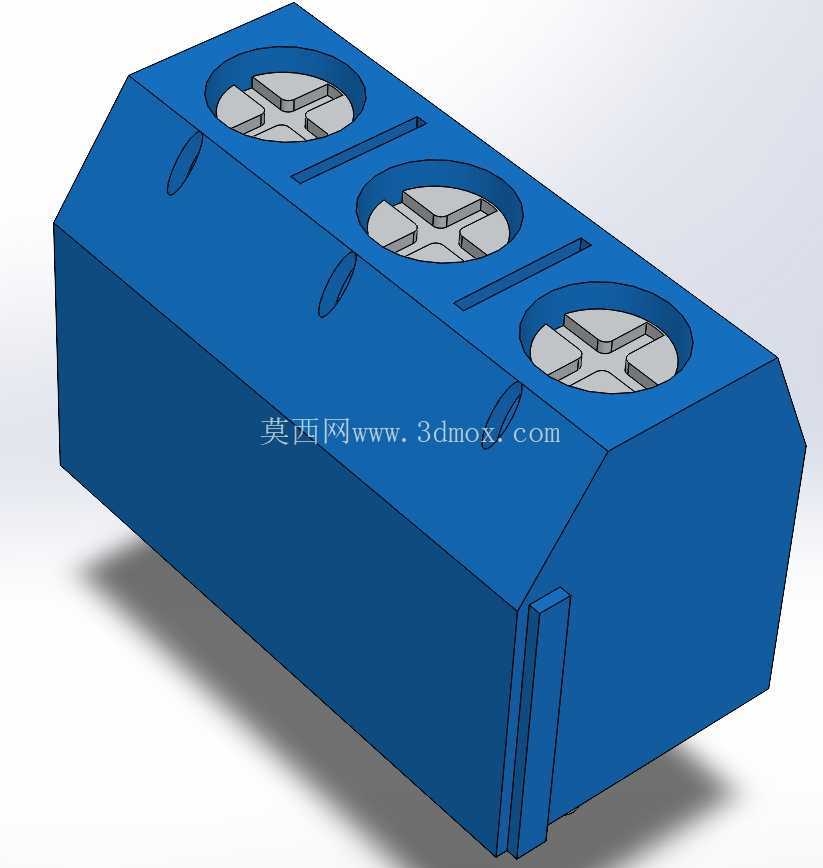

三孔PCB直插式蓝色接线端子结构

项目分类:通用五金配件 发布时间:2026-01-20 ID:1123605
  • 三孔PCB直插式蓝色接线端子结构
  • 三孔PCB直插式蓝色接线端子结构
  • 三孔PCB直插式蓝色接线端子结构
  • 三孔PCB直插式蓝色接线端子结构
  • 三孔PCB直插式蓝色接线端子结构

  在低压电控、消费电子、小型工业控制板卡的布线环节里,这类三孔直插式接线端子是板载线路外接导线的核心衔接部件,日常做板卡结构设计时,这类零件的选型与建模精度直接影响后期PCB打样、装配的顺畅度,很多新手工程师容易忽略端子的安装边界与焊盘匹配度,导致后期组装时出现干涉、插线困难的问题。从实际应用场景来看,这类端子广泛用在小型PLC扩展板、机器人控制驱动板、民用电子设备的电源输入模块、小型通讯设备的外接线路接口处,相比焊接式导线连接,它的优势在于后期维护时无需拆焊,直接通过顶部的锁紧螺丝松开或压紧导线,就能完成线路的拆装,大幅降低现场运维的工作量,尤其是在小批量设备试制、需要频繁调整接线的测试阶段,这种端子的实用性远高于直接焊线的方案。从功能特性上看,这款三孔端子采用PA66蓝色绝缘基座,绝缘耐温等级满足常规工业电控的-20℃到85℃使用需求,每个接线孔对应独立的金属导电夹与顶部锁紧螺钉,金属件采用镀锡铜材质,既保证导电性能,又能避免长期使用出现氧化锈蚀导致的接触不良,单孔可适配线径0.5-2.5平方毫米的多股或单股铜导线,额定载流能力可达10A,完全覆盖常规低压信号、小功率电源的接线需求。

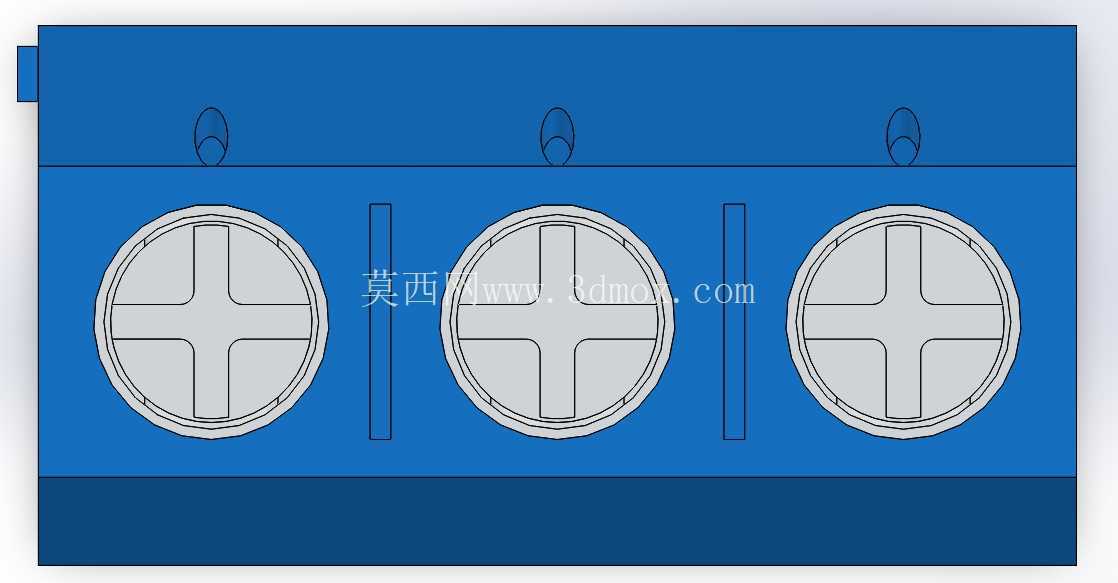

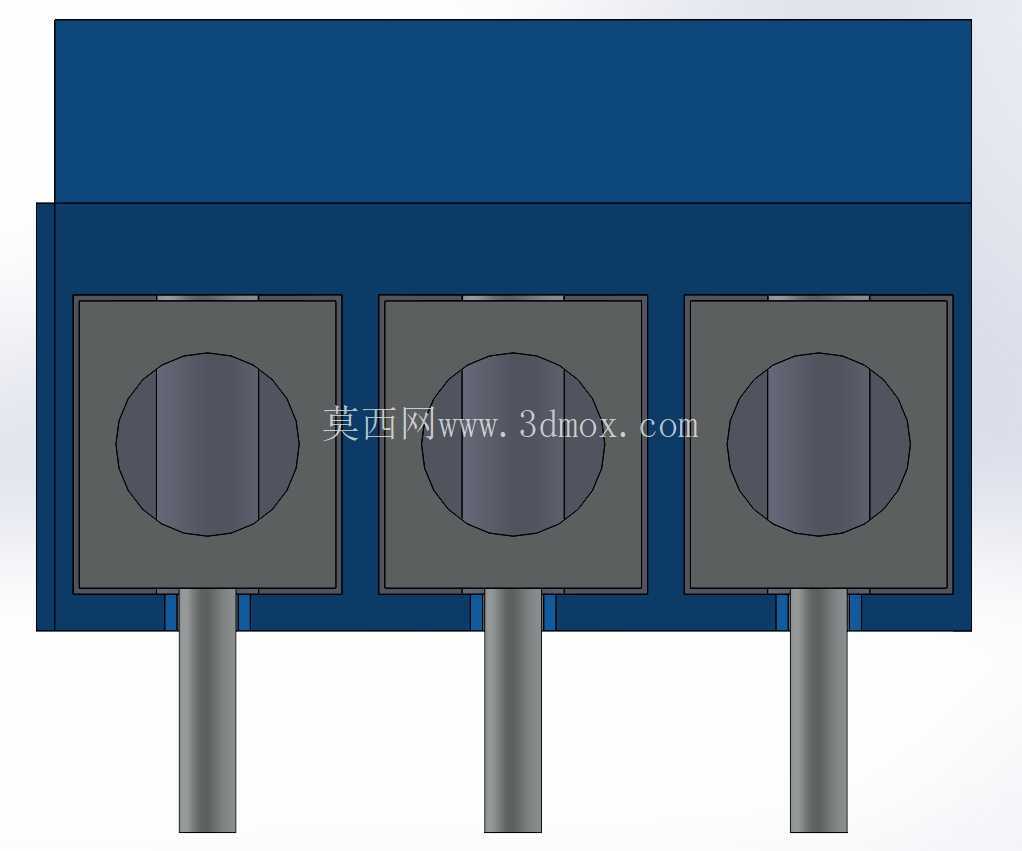

  设计思路上,这款端子采用直插式PCB安装结构,底部的三个插针间距为标准3.81mm通用间距,适配市面上绝大多数通用PCB焊盘封装,建模时需要严格把控插针的长度与直径,插针露出基座底部的长度控制在3.2mm,刚好满足波峰焊或手工焊接的吃锡深度要求,不会因为插针过长导致焊盘背面突出过多影响板卡安装,也不会因为插针过短导致焊接强度不足。外形尺寸与安装边界方面,端子整体长度为11.5mm,宽度为7.8mm,基座总高度为10.2mm,顶部锁紧螺丝的操作空间需要在基座上方预留至少5mm的无元件区域,避免螺丝刀操作时和周边电容、电阻等低矮元件产生干涉;三个接线孔的进线端朝向基座侧方,孔直径为3.2mm,进线方向和PCB板面平行,布线时导线从侧方接入,不会在板卡垂直方向占用过多空间,适合外壳内部净空高度有限的紧凑型设备使用。

  建模过程中需要注意基座的脱模斜度,外侧壁采用1°的脱模斜度,符合注塑件的生产工艺要求,三个接线腔之间的分隔筋厚度为1.2mm,既保证相邻接线孔之间的绝缘强度,又不会因为筋位过薄导致注塑时出现缺胶、变形的问题;底部的两个定位柱直径为1.5mm,高度为1mm,和PCB上对应的定位孔配合,焊接时可以先将端子插在定位孔上临时固定,避免过波峰焊时端子出现偏移歪斜,这两个定位柱的位置公差需要控制在±0.1mm以内,否则会出现插装困难的问题。实际选型使用时,还要注意端子的锁紧螺丝扭矩,日常接线时拧紧扭矩控制在0.4N·m即可,扭矩过大容易压断铜导线线芯,甚至导致塑料基座开裂,扭矩过小则会出现导线压接不牢,长期使用受震动后出现松脱断电的隐患。

  另外这类蓝色基座的端子通常为螺钉压接式,和弹簧式接线端子相比,它的抗震动性能更好,在有一定震动的工业设备场景下,螺钉压接的结构不会出现弹簧疲劳导致的接线松脱问题,可靠性更有保障。建模时还要还原金属导电夹的内部结构,导电夹的压线部位采用V型槽设计,当螺丝向下压紧时,V型槽可以将导线牢牢卡在槽内,增大接触面积,降低接触电阻,避免大电流通过时出现接头发热的问题;导电夹和底部插针采用一体化冲压成型,没有拼接缝隙,导电连续性更好,不会因为拼接处存在电阻导致局部发热。
