工业生产用平行连杆式码垛机械臂结构

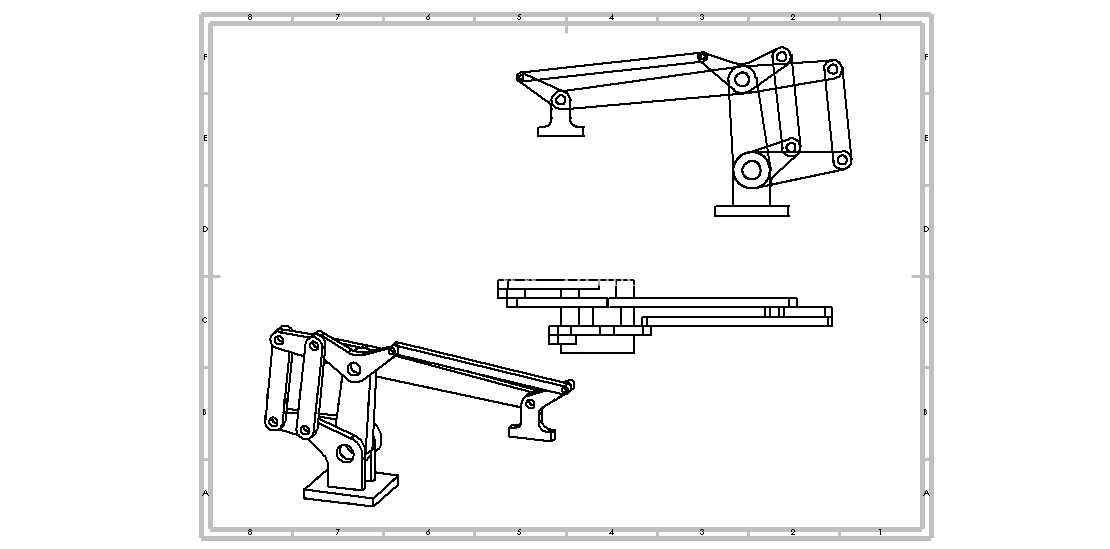

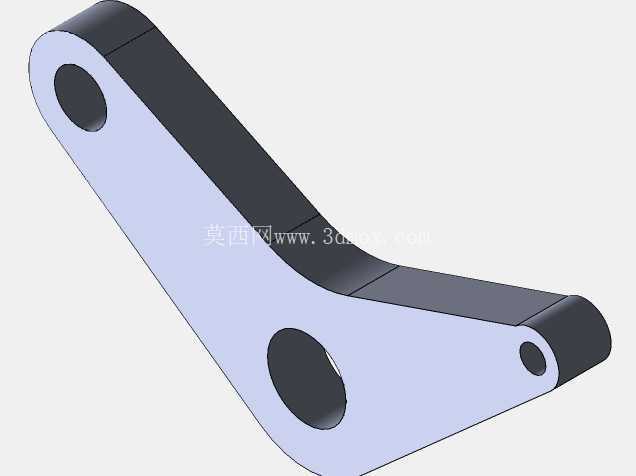

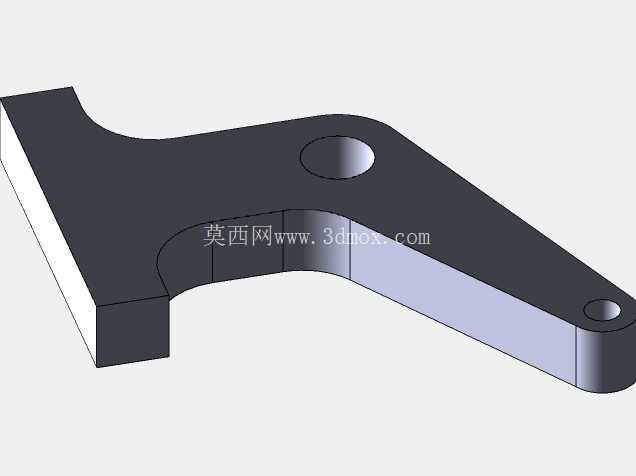

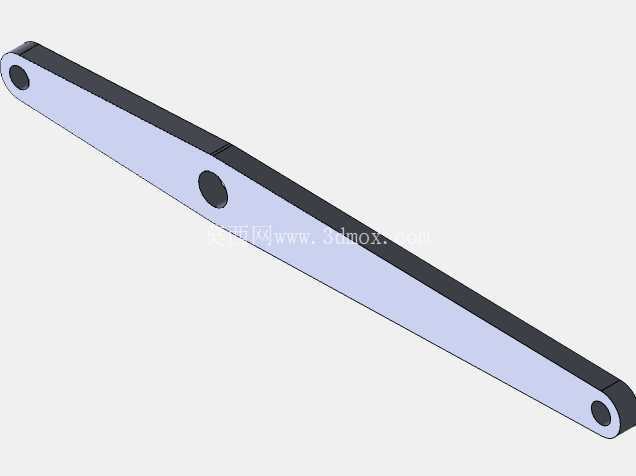

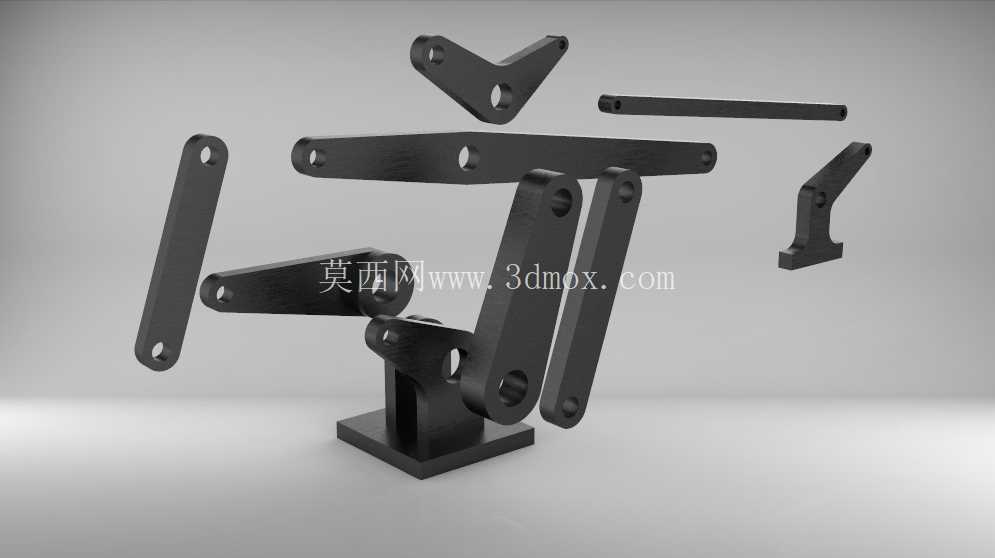

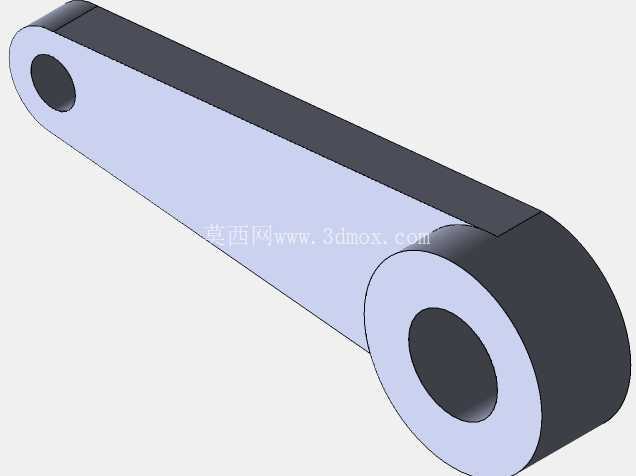

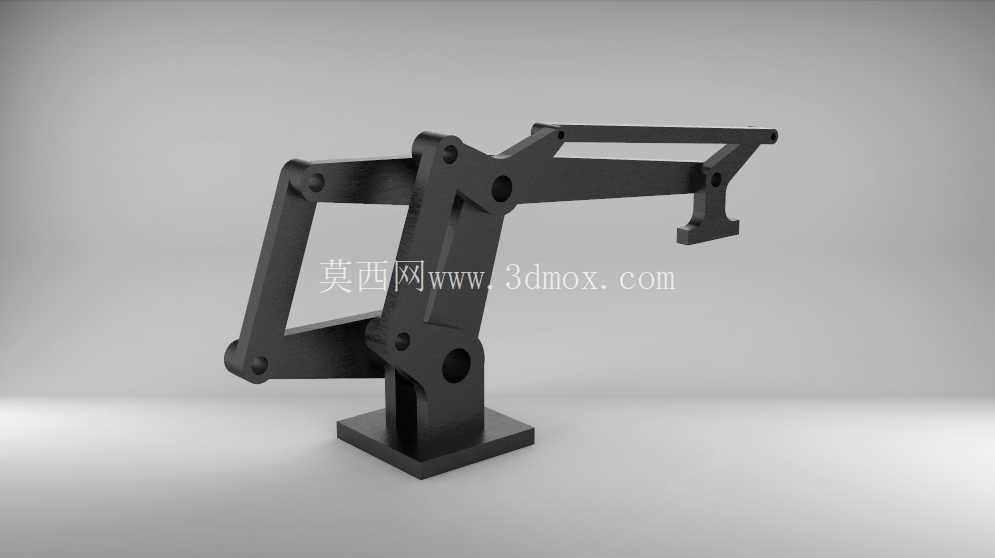

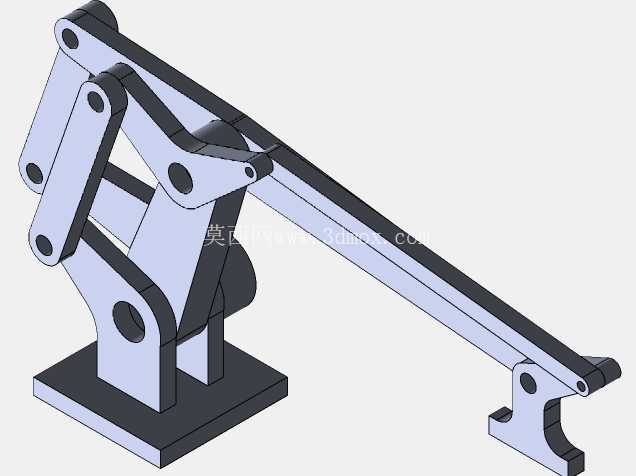

　　从结构设计逻辑来看，该机械臂采用平行四连杆的传动构型，区别于关节型串联机械臂的多关节独立驱动方案，这种构型的核心优势是末端执行器在水平、垂直移动过程中始终保持水平姿态，无需额外增加腕部旋转驱动结构即可保证抓取物料时的姿态稳定，尤其适配纸箱、编织袋这类不需要复杂姿态调整的码垛作业场景，结构件数量更少，传动链更短，后期维护的备件成本更低。驱动布局上，大臂与底座的铰接位置设置主旋转驱动，负责整个臂架的水平回转动作，覆盖左右两侧的输送线与托盘放置位，小臂与大臂的铰接位置设置俯仰驱动，通过连杆联动带动末端安装架完成垂直方向的升降与水平方向的伸缩动作，两个驱动轴的运动解耦性好，运动轨迹规划更简单，常规的PLC点位控制即可实现稳定的码垛路径运行，不需要复杂的多轴插补运算，对现场调试人员的技术门槛更低。这款平行连杆构型的码垛机械臂，核心应用场景集中在快消品、建材、粮油、日化等行业的成品包装线末端，承担从输送线末端抓取整箱、袋装、盒装成品，按照预设垛型逐层码放到托盘上的作业任务，也可反向适配拆垛工位，将整垛物料逐件拆出放到输送线进入下一道工序，替代人工完成高重复、大负重的搬运堆码作业，适配8小时三班倒的连续生产节奏，单工位可替代2-3名搬运工人的作业量，同时避免人工搬运过程中出现的垛型歪斜、物料摔损、人员腰肌劳损等问题。

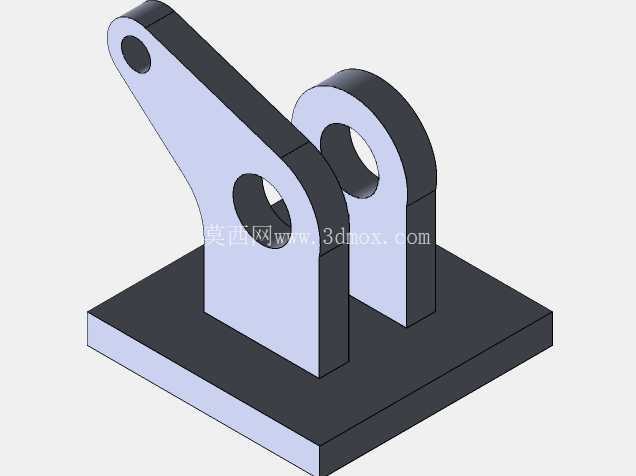

　　安装边界方面，该机械臂采用方形铸铁底座作为安装基础，底座预留四个螺栓安装孔，可直接通过膨胀螺栓固定在硬化混凝土地面，也可适配行走轴安装实现多工位码垛作业，底座安装面的平面度要求控制在0.2mm/m以内，避免安装面倾斜导致臂架运行过程中出现偏载磨损。臂架完全伸展时的水平作业半径覆盖从底座中心向外1.8米的范围，垂直方向的作业高度从底座安装面向上0.3米到2.2米，可适配常规高度1.8米以内的标准欧标、国标托盘码垛需求，安装时需要在臂架回转半径范围内预留不小于0.5米的安全防护距离，外围设置安全光栅或者防护围栏，避免人员误入作业区间发生碰撞事故。

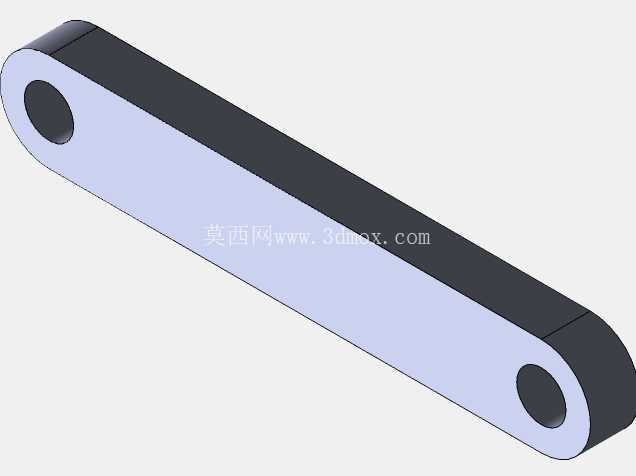

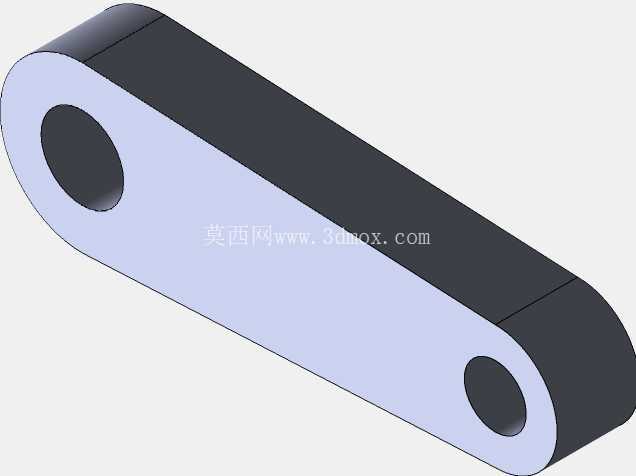

　　功能特性上，该机械臂的额定负载设定为50kg，可覆盖绝大多数常规整箱产品的码垛负重需求，臂架结构件采用Q235钢板焊接后去应力加工而成，连杆铰接位置采用带座深沟球轴承配合淬火销轴连接，长时间运行下的铰接间隙可控制在0.1mm以内，重复定位精度可达±0.5mm，完全满足码垛作业的垛型对齐要求，不会出现层间错位导致的塌垛问题。末端安装架预留标准的法兰安装孔位，可根据实际搬运的物料类型更换不同的执行器，比如抓取纸箱可选用海绵吸盘，抓取编织袋可选用夹爪式执行器，抓取桶装物料可选用抱夹式结构，适配不同行业的物料搬运需求。设计过程中特意对臂架的受力路径做了优化，平行连杆的受力传递路径更直接，大臂、小臂的截面采用箱型焊接结构，在保证整体刚性的前提下尽可能降低结构件自重，减少驱动电机的负载功率，降低设备运行的能耗。日常运维层面，所有铰接位置都预留了黄油嘴注油通道，可在不停机的状态下定期加注润滑脂，延长铰接轴承的使用寿命，驱动电机的安装位置都设置在靠近底座的区域，降低臂架运动部分的整体重量，提升运动过程中的动态稳定性，高速运行时的臂架抖动量可控制在2mm以内，不会因为抖动导致物料从末端执行器上脱落。

　　实际产线适配时，该机械臂可直接对接前端的包装线、封箱机、称重检测设备的信号，当检测到物料到达抓取位时，机械臂自动运行到抓取位置，完成抓取后按照预设的垛型坐标依次放置，可实现最多10种不同垛型的参数存储，切换生产产品时只需要调用对应的垛型程序即可，不需要重新逐点示教，大幅缩短产线换型的调试时间。针对部分粉尘较大的生产场景，比如面粉、水泥、饲料生产车间，臂架的铰接位置都加装了防尘密封圈，避免粉尘进入轴承内部加剧磨损，电气线路全部采用拖链内置布线，避免臂架往复运动过程中线路出现拉扯磨损，提升设备在恶劣生产环境下的运行稳定性。
