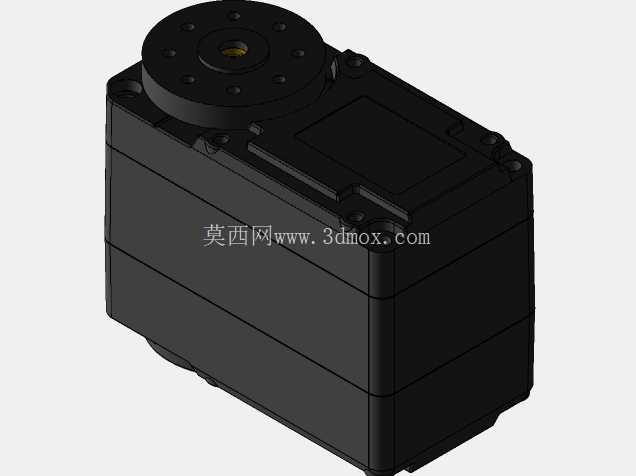

LX16A全金属齿轮串行总线伺服舵机结构

项目分类:伺服电机 发布时间:2026-01-20 ID:1123599
  • LX16A全金属齿轮串行总线伺服舵机结构

  在桌面级仿生机器人、小型多轴机械臂、教育类创客设备的开发场景中,串行总线伺服是核心的动作执行单元,区别于传统PWM舵机单路信号控制单台设备的布线局限,这类总线伺服仅需两根信号线即可完成整组舵机的串联通讯,大幅降低多自由度设备的线束复杂度,尤其适合关节数量多、内部走线空间有限的小型人形机器人、四足仿生机器人结构设计。这款LX16A串行总线伺服采用全金属齿轮组传动设计,从输入级的小模数齿轮到输出级的大直径承载齿轮,均采用金属材质加工,相比同尺寸的塑料齿轮舵机,抗冲击载荷能力提升明显,在机器人关节快速启停、遇到外力阻挡的工况下,不容易出现打齿、滑牙的失效问题,输出端的圆形法兰盘做了均匀分布的安装孔位,孔位间距匹配小型机器人关节的通用安装标准,可直接对接标准舵机支架、机械臂关节连杆,不需要额外做转接件的二次加工。

  从结构设计思路来看,这款伺服将控制电路板、驱动电机、减速齿轮组全部集成在方形的工程塑料外壳内部,外壳做了多层加强筋结构,既可以减轻整体重量,又能保证外壳在螺丝锁紧、安装受力时不会出现形变,外壳侧面预留了总线接口的安装位,两个接口分别对应信号输入与信号输出,串联多台舵机时可以直接用标准杜邦线对接,不需要额外做分线处理。输出轴位于壳体顶部的中心位置,轴端做了定位孔设计,配合法兰盘的安装螺丝,可以保证外接的摆臂、连杆不会在大扭矩输出时出现相对滑动,输出轴的轴承采用双轴承支撑结构,相比单轴承的舵机,径向承载能力更强,当关节承受侧向载荷时,输出轴不会出现偏摆,能长期保持转动精度。

  在安装边界上,这款伺服的方形壳体外形规整,四个角做了安装固定孔,孔位的中心距、孔径都匹配小型舵机的通用安装规范,不管是嵌入到机器人的关节腔体内部,还是外露安装在机械臂的关节连接处,都能快速定位锁紧,壳体的厚度方向做了薄型化设计,不会占用过多的内部安装空间,给设备内部的走线、其他元器件布置留出足够余量。功能特性上,这款串行总线伺服支持位置反馈、温度反馈、电压反馈,在设备运行过程中,控制系统可以实时读取每台舵机的当前转动角度、工作温度、输入电压参数,不需要额外加装传感器就能实现关节的闭环控制,当舵机出现过载堵转、温度过高的情况时,控制系统可以及时调整输出扭矩或者停机保护,避免舵机因为长时间过载烧毁。

  在实际选型应用中,这类总线伺服适合用在自由度数量在6个以上的小型机器人项目中,相比传统PWM舵机,它的控制精度更高,角度控制分辨率可以达到0.24度,能够满足仿生机器人做精细动作的需求,比如机械臂的精准抓取、人形机器人的步态行走调整,同时总线通讯的方式可以减少控制器IO口的占用,只需要一个串口就能控制几十台舵机协同动作,大幅降低控制器的硬件成本。在三维建模过程中,这款伺服的模型完整还原了外壳的加强筋结构、输出法兰的孔位尺寸、侧面接口的位置与外形,在做设备整体装配时,可以直接将模型导入装配体中,提前验证安装干涉问题,检查线束对接的空间是否充足,模拟关节转动时的极限角度,避免在实际加工组装时出现结构干涉、安装孔位不对中的问题。齿轮组的传动比设计匹配小型伺服的转速与扭矩需求,在保证足够输出扭矩的同时,兼顾了关节转动的响应速度,不会出现动作迟滞的问题,外壳的拼接结构采用卡扣加螺丝锁紧的方式,既方便生产组装时的工序操作,也方便后期维护时拆开外壳检查齿轮磨损情况、更换损坏的元器件。输出法兰的端面做了下沉设计,安装外接摆臂时,摆臂的安装面可以完全贴合法兰端面,受力更加均匀,不会因为局部受力过大导致摆臂倾斜,安装孔的深度做了统一规范,选用对应长度的安装螺丝就可以完成固定,不会出现螺丝顶到内部齿轮组的问题。
