带内置编码器1000W伺服电机结构设计

这款1000W功率等级的伺服电机，核心适配中负载自动化传动场景，在数控加工中心进给轴、小型工业机器人关节、包装机械牵引辊驱动、电子制造贴装设备位移平台这类对位置控制精度、转速响应速度有明确要求的工位上，能稳定发挥扭矩输出平顺、定位偏差可控的性能优势。和同功率段普通异步电机相比，内置编码器的结构设计省去了外置编码器额外的安装支架、联轴器对接工序，也规避了外置检测元件受现场油污、金属碎屑干扰出现信号丢步的风险，从传动链源头缩短了位置反馈的延迟路径，动态响应速度更适配频繁启停、正反转切换的工况。

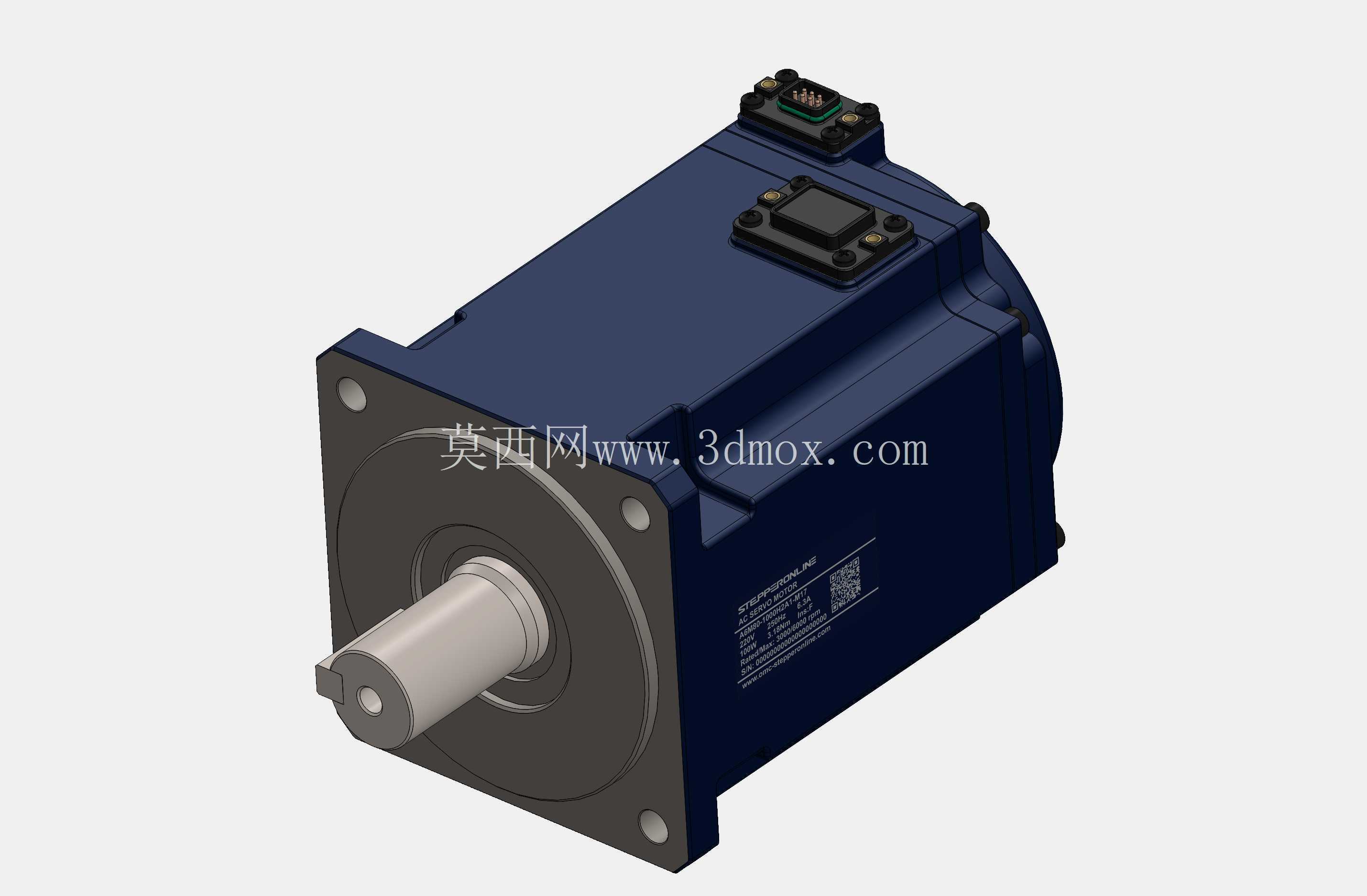

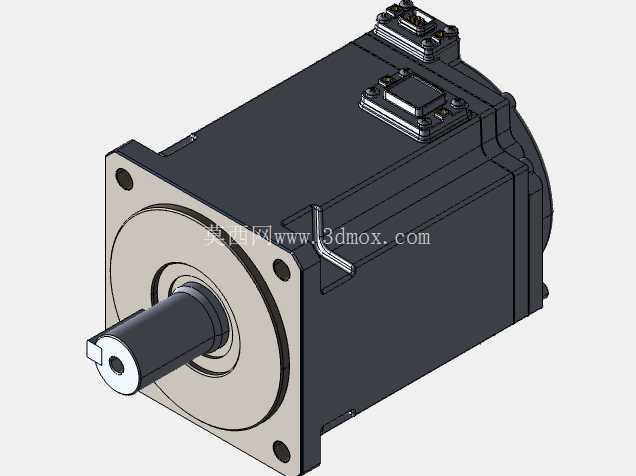

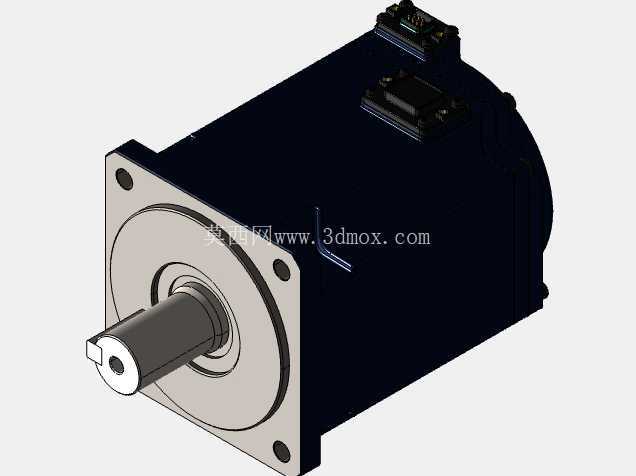

从结构设计逻辑来看，建模过程优先还原了实际生产中的安装适配边界：前端法兰采用标准方形安装止口设计，止口直径、安装孔位中心距完全匹配行业通用的80机座伺服电机安装规范，设备改造替换时无需重新加工设备安装板，输出轴的轴径、键槽尺寸也和同规格常规伺服电机保持一致，可直接适配市面上现成的行星减速机、同步带轮、联轴器等传动配件，降低选型适配的时间成本。电机本体的外壳采用带散热筋的一体式铸铝结构建模，还原了实际产品的散热路径设计——定子工作产生的热量通过外壳筋条增大与空气的接触面积，在设备配套风冷或自然对流场景下都能保证温升控制在绝缘等级允许范围内，顶部的接线端子、编码器接插件位置做了凸起的密封防护结构建模，对应实际产品的IP65防护等级设计，可适配有少量切削液飞溅、粉尘弥散的车间安装环境。

建模时对内部结构的还原也贴合实际工程逻辑：后端编码器舱和定子腔做了分隔式结构设计，避免定子运行的热量直接传导至编码器核心检测元件，保证编码器的工作温度稳定在精度允许区间，输出轴的前后轴承位做了台阶定位结构，还原实际装配时轴承的预紧安装空间，轴端的中心孔、油封位细节也完全按照实际加工尺寸建模，方便结构工程师在做整机装配时直接做干涉检查，不用再二次核对电机的安装边界尺寸。在做设备布局设计时，这款模型可直接导入装配体，核对电机尾部接插件的折弯空间、输出轴和传动部件的对接同轴度，提前排查安装时可能出现的走线干涉、传动部件碰壳等问题，减少实际装配时的返工概率。

针对数控设备的应用场景，这款电机的扭矩特性建模也贴合实际参数：额定转速下输出扭矩稳定，低速段无明显扭矩波动，适配进给轴低速切削时的负载要求，转子的转动惯量匹配中惯量负载特性，不用额外加装大惯量盘就能满足大部分通用自动化设备的惯量匹配要求，减少选型时的惯量换算工作量。外壳表面的铭牌、标识位置也做了还原，方便在做三维布线、设备外观渲染时保持和实际产品一致的视觉效果，设备出厂资料的三维示意图制作也能直接调用该模型，不用再重新绘制电机外观。
