适配PG45行星减速电机的双位轴承安装座

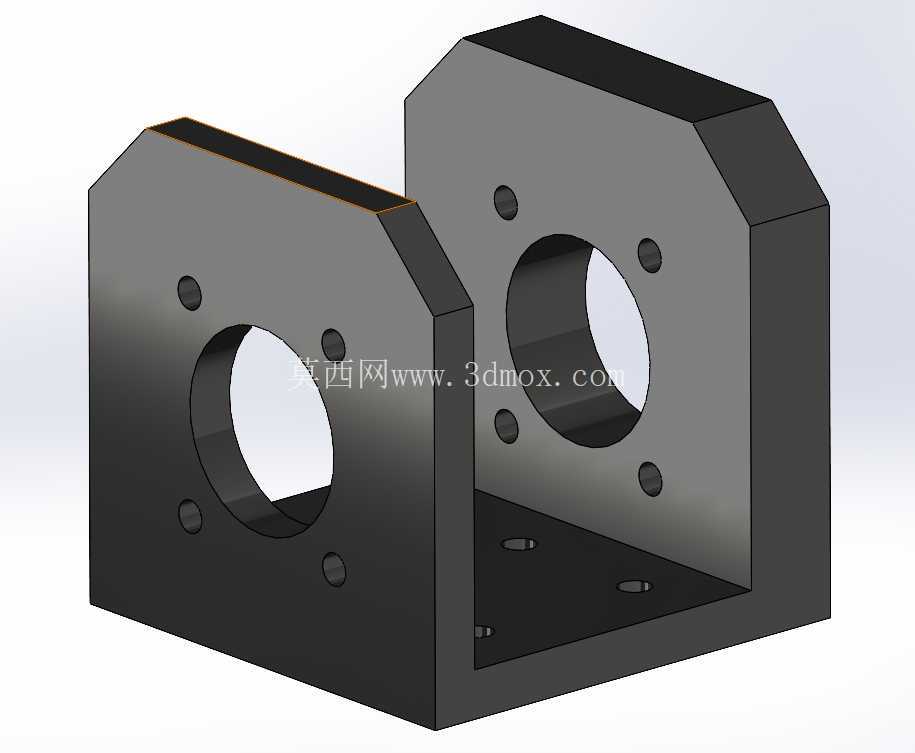

　　在移动机器人轮组传动的结构设计场景中，电机输出端与负载轮的同轴度偏差，一直是影响传动效率、缩短轴承使用寿命的核心痛点，尤其是搭配PG45系列行星直流齿轮电机的轮组架构，常规单轴承支撑结构很难抵消径向载荷带来的轴系挠度，长时间运行后容易出现齿轮偏磨、传动异响甚至轴件断裂的问题，这款双位一体式轴承座正是针对这类应用痛点开发的支撑构件。从结构功能来看，该构件采用双侧立板对称布局，每侧立板上加工有适配6902 ZZ深沟球轴承的安装沉孔，两个安装孔保持严格的同轴度公差，可同时为电机输出轴与轮组连接轴提供两端支撑，将原本的悬臂梁受力结构转变为简支梁受力结构，大幅降低轴系在承受径向负载时的弯曲变形量，让传动过程中齿轮啮合的接触面积保持在设计范围内，避免偏载带来的功率损耗。

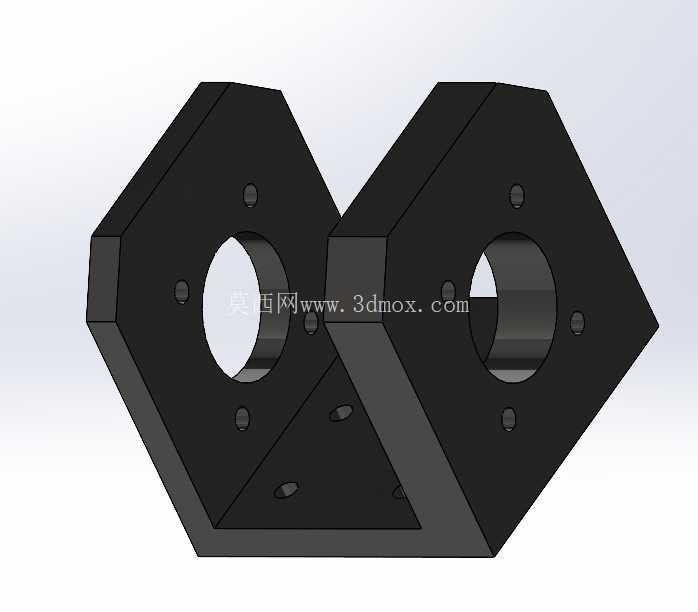

　　立板上围绕轴承孔均匀布置的四个螺纹孔，用于安装轴承端盖或者轴向限位挡圈，防止轴承在运行过程中出现轴向窜动，同时也方便后期维护时的轴承拆卸更换，不需要破坏座体本身的安装基准。底部的一体化连接底板上加工有多个沉头安装孔，可直接通过螺栓固定在机器人底盘的安装基准面上，底板与两侧立板采用直角过渡的一体化结构，省去了分体式安装座需要现场拼接调整同轴度的工序，安装时只需要将底板贴合底盘安装面锁紧螺栓，就能保证两侧轴承孔的同轴度符合设计要求，大幅降低现场装配的调试难度。从安装边界来看，两侧立板的间距经过精准核算，刚好可以容纳PG45系列行星减速电机的输出端法兰与联轴器的安装空间，不会出现安装干涉，同时立板外侧的平面可以作为轮组安装的轴向定位基准，保证轮子安装后与底盘的平行度符合行走要求，避免轮子出现偏磨、行走跑偏的问题。立板顶部的切角设计并非单纯的外形优化，而是为了避让底盘上可能布置的走线槽或者其他安装构件，在保证整体结构刚度的前提下，尽可能压缩座体的占用空间，提升机器人底盘内部的空间利用率。

　　在实际选型应用中，这款轴承座主要适配教育机器人、小型服务机器人、AGV搬运小车的驱动轮组安装场景，尤其是需要频繁启停、承受变向径向载荷的行走机构，双轴承支撑的结构可以有效吸收轮组经过不平整路面时传递到轴系的冲击载荷，保护电机内部的行星齿轮结构不会因为瞬时冲击出现断齿问题。设计过程中，座体的壁厚经过刚度仿真校核，在常用的铝合金或者钢材加工材质下，满载运行时立板的变形量控制在0.02mm以内，不会因为支撑刚度不足导致轴承孔出现偏斜，保证轴承的游隙始终处于合理区间，延长轴承的维护周期。

　　底板上的安装孔采用长圆孔与圆孔组合的布局，其中一侧的安装孔设计为长圆形式，允许安装时进行微小的位置调整，补偿底盘加工时带来的安装孔位误差，降低对底盘加工精度的要求，控制整体加工成本。与常规的分体式轴承座相比，这种一体式双位结构不需要额外加工定位基准来保证两侧轴承的同轴度，所有的位置精度都在座体加工阶段一次装夹完成，装配时不需要反复打表调整，对于批量生产的机器人设备来说，可以有效压缩单台设备的装配工时，同时避免因为人工调整误差带来的传动隐患。在传动链路的匹配上，座体预留的中间空间可以适配不同扭矩等级的刚性联轴器或者梅花联轴器，不管是大扭矩的重载搬运场景，还是需要缓冲减震的轻载服务机器人场景，都可以根据实际负载需求选择对应的联轴器，不需要对座体本身进行二次加工修改，具备较强的适配通用性。
