Arduino电机驱动扩展控制板结构设计

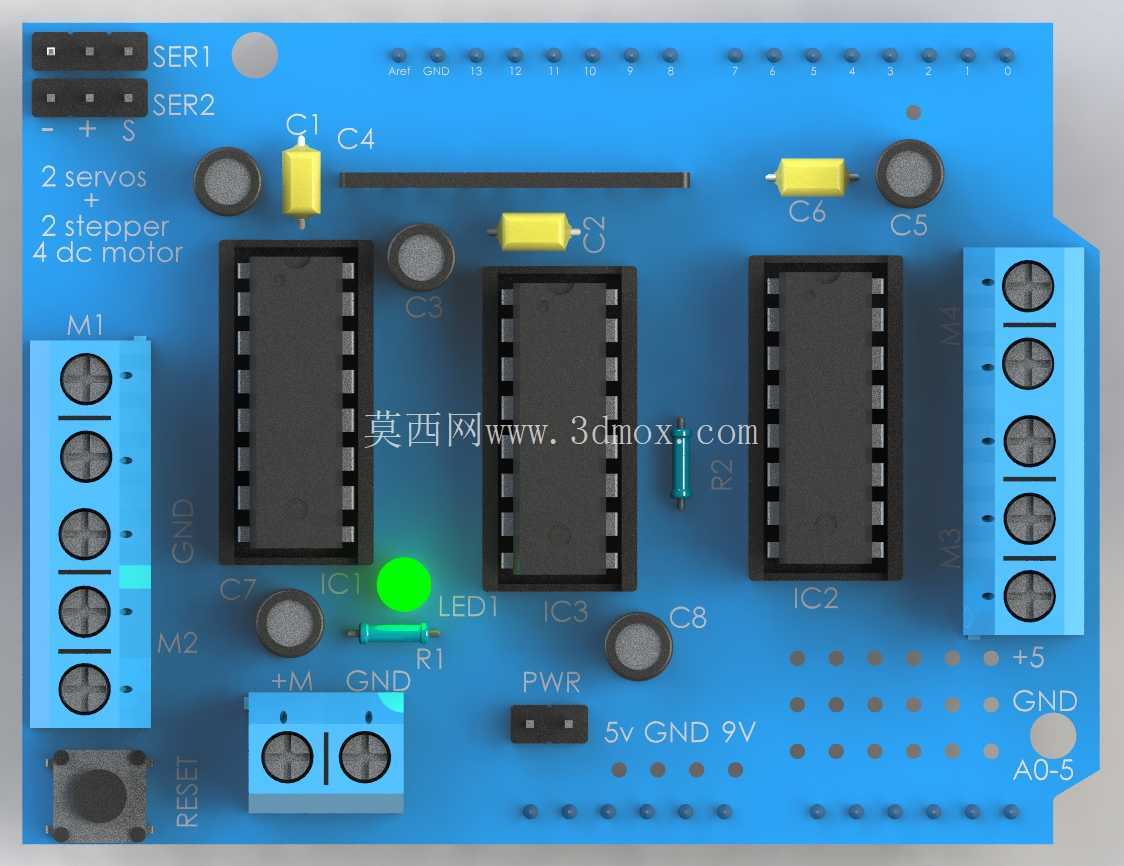

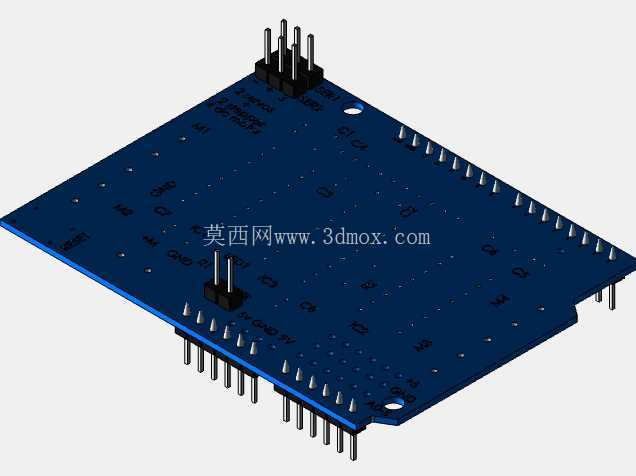

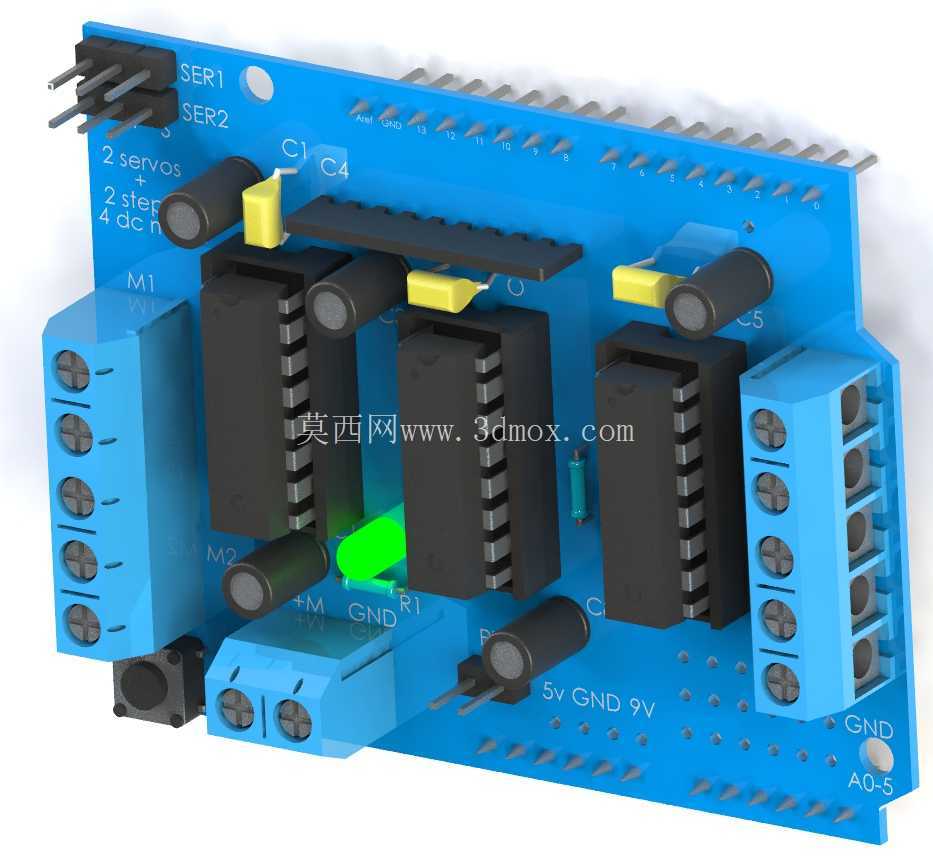

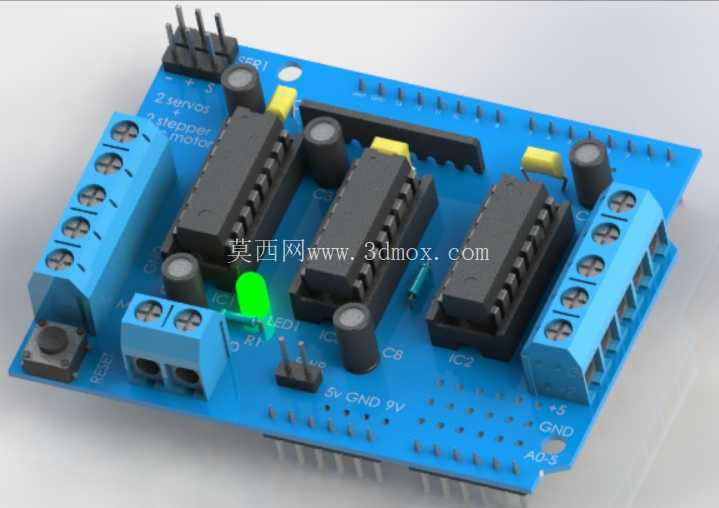

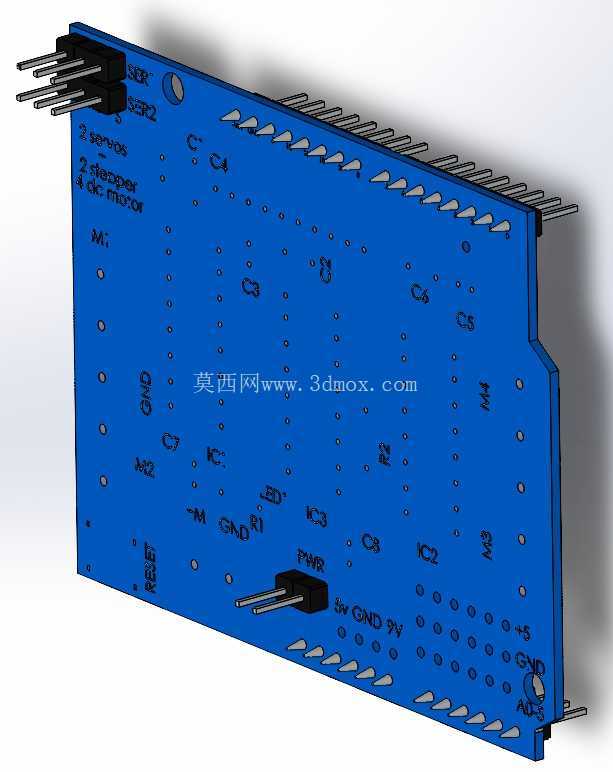

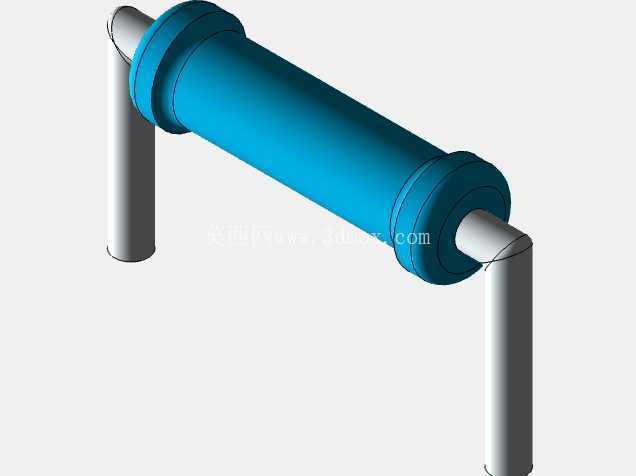

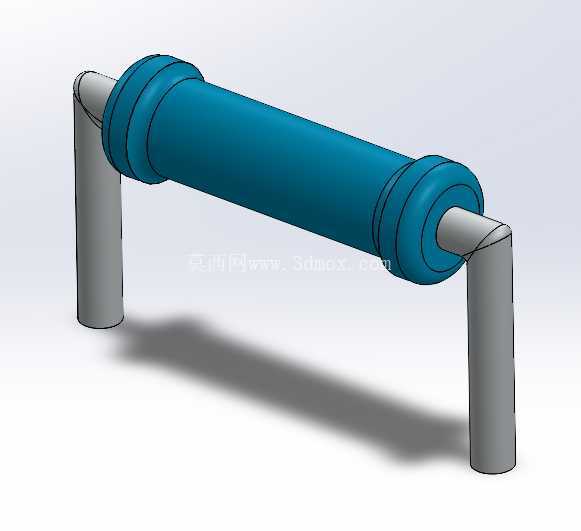

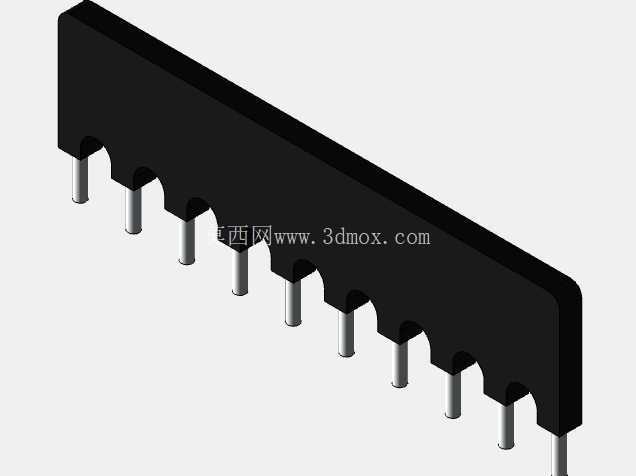

　　这款扩展板是面向开源硬件运动控制场景开发的功能载板，核心作用是为Arduino主控板提供多通道电机驱动能力，解决主控IO口直接驱动电机时电流不足、信号隔离缺失的工程痛点，在桌面级小型机器人开发、教学实验平台搭建、小型自动化工位改造、创客类运动装置制作场景中应用广泛。从结构设计层面看，整块板采用层叠式安装思路，板体外形完全匹配标准Arduino Uno板的插针排布尺寸，下方预留的排针座可以直接插装在主控板上方，不需要额外飞线转接，安装后整体堆叠高度控制在合理范围，不会占用过多安装空间，适配各类桌面级设备的紧凑安装需求。

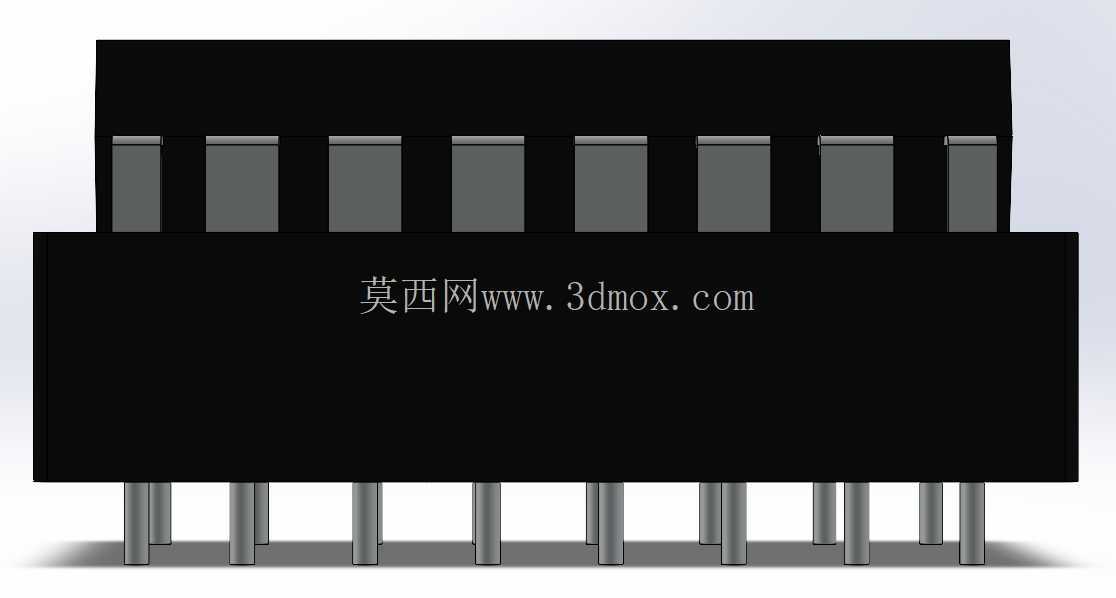

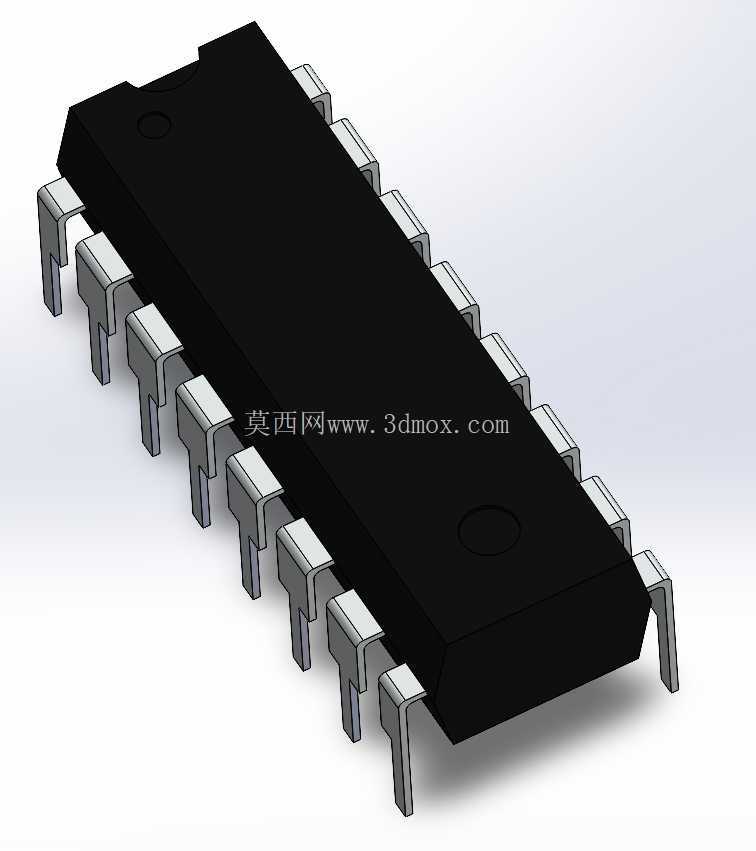

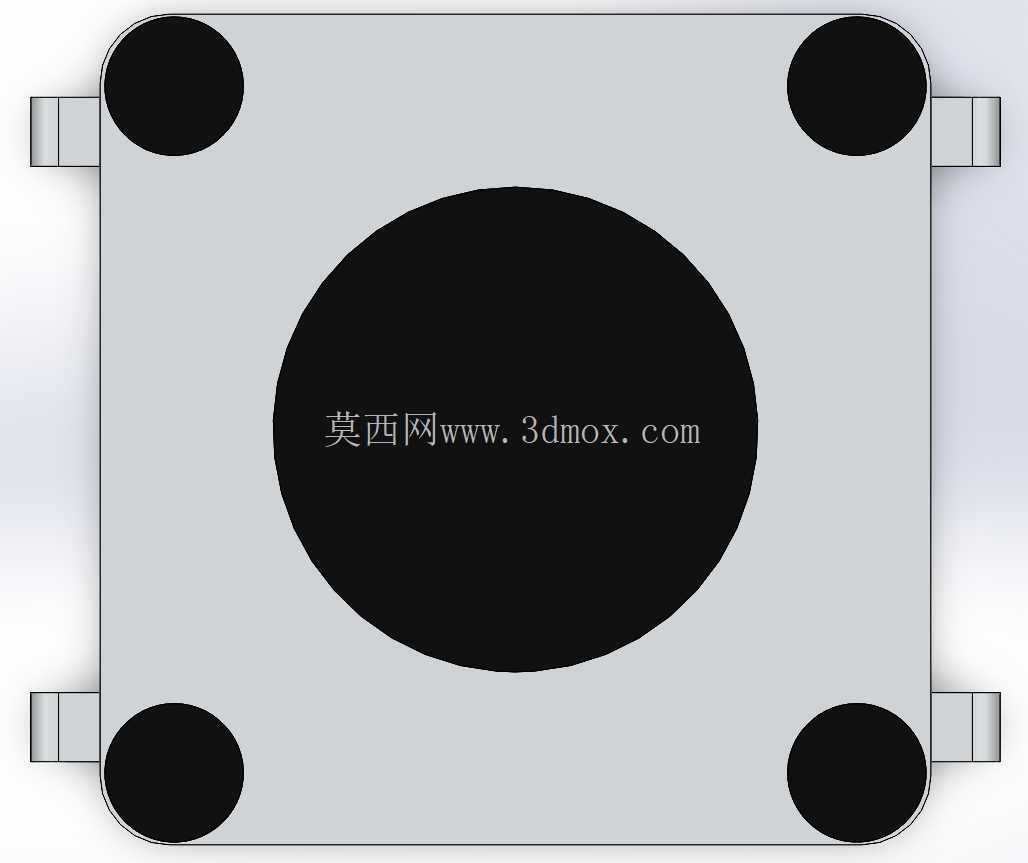

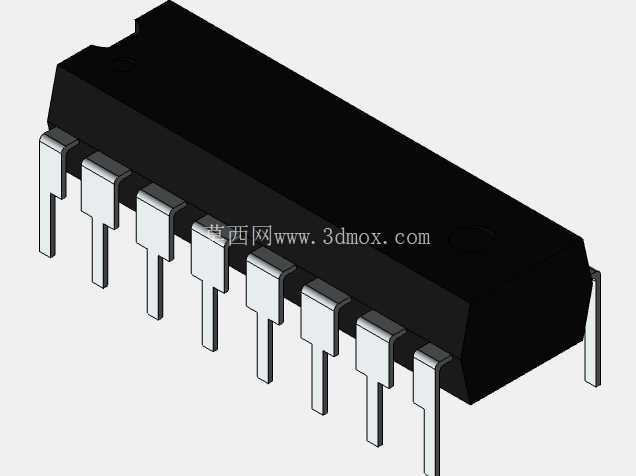

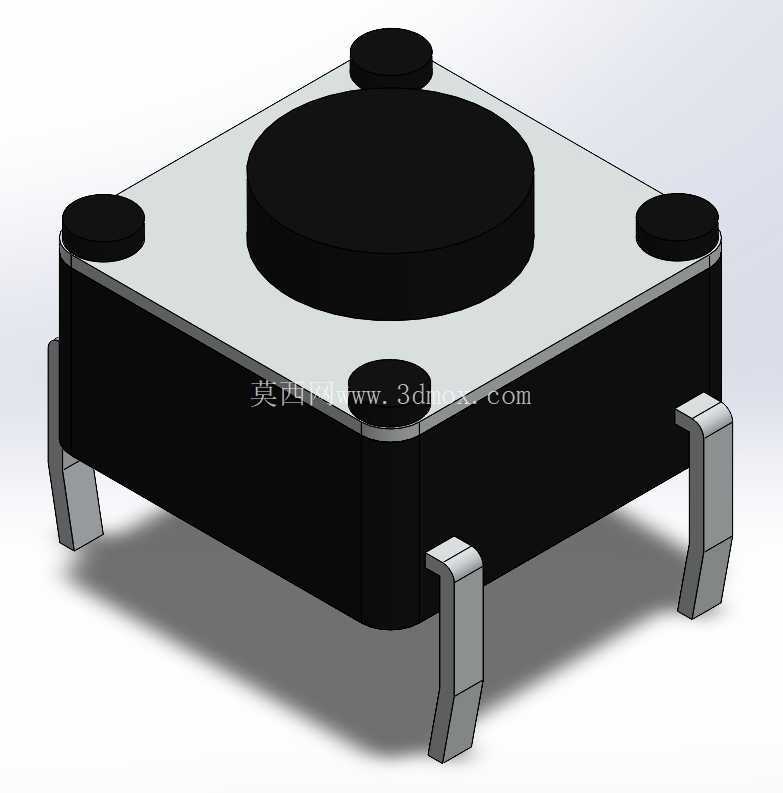

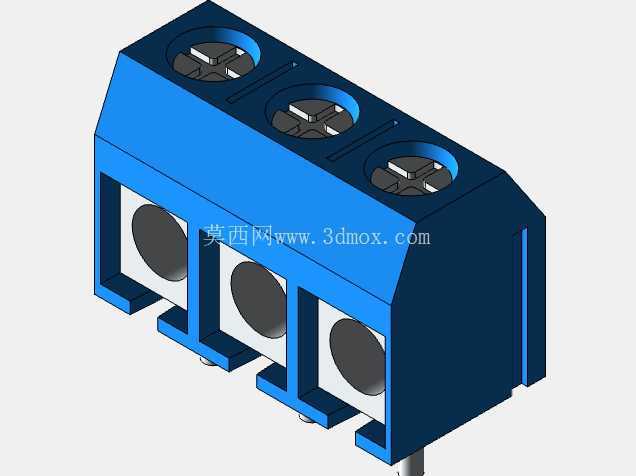

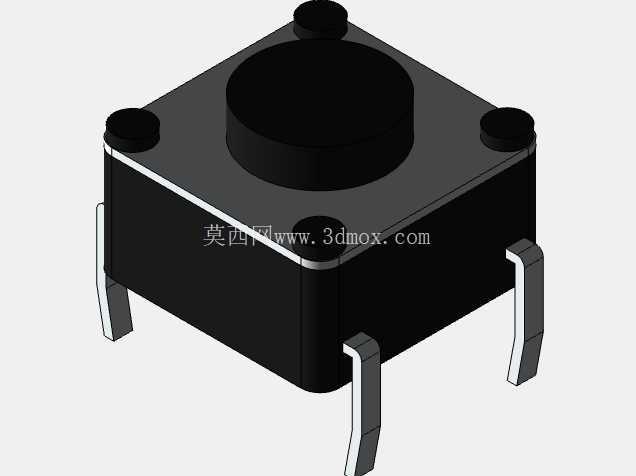

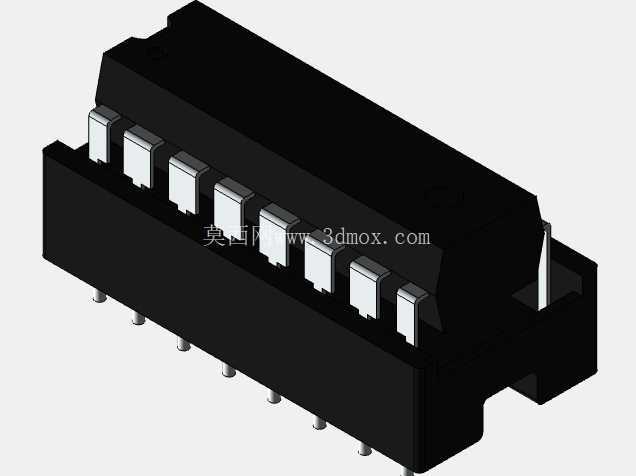

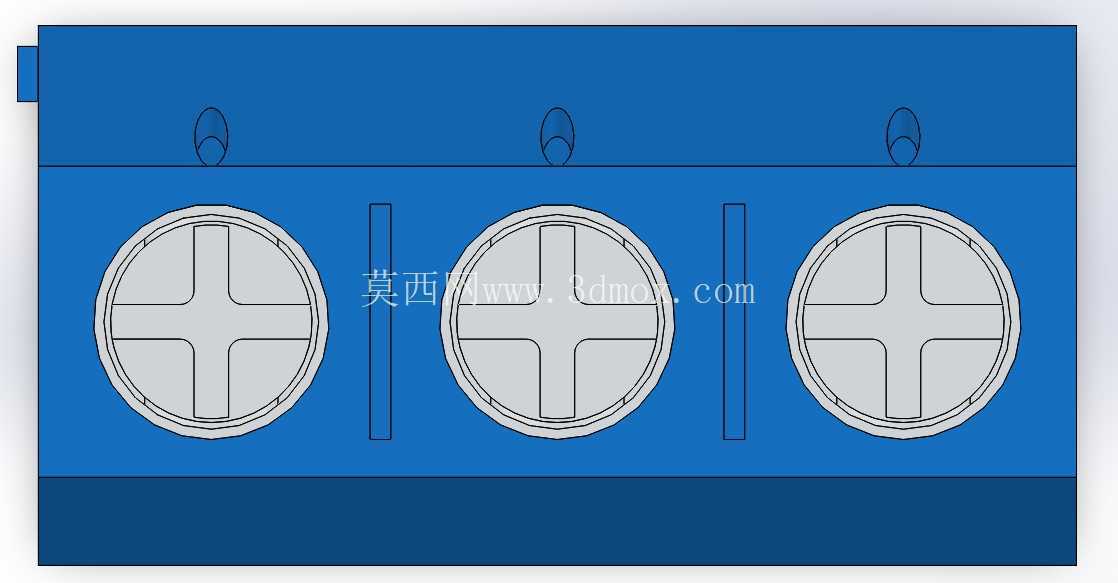

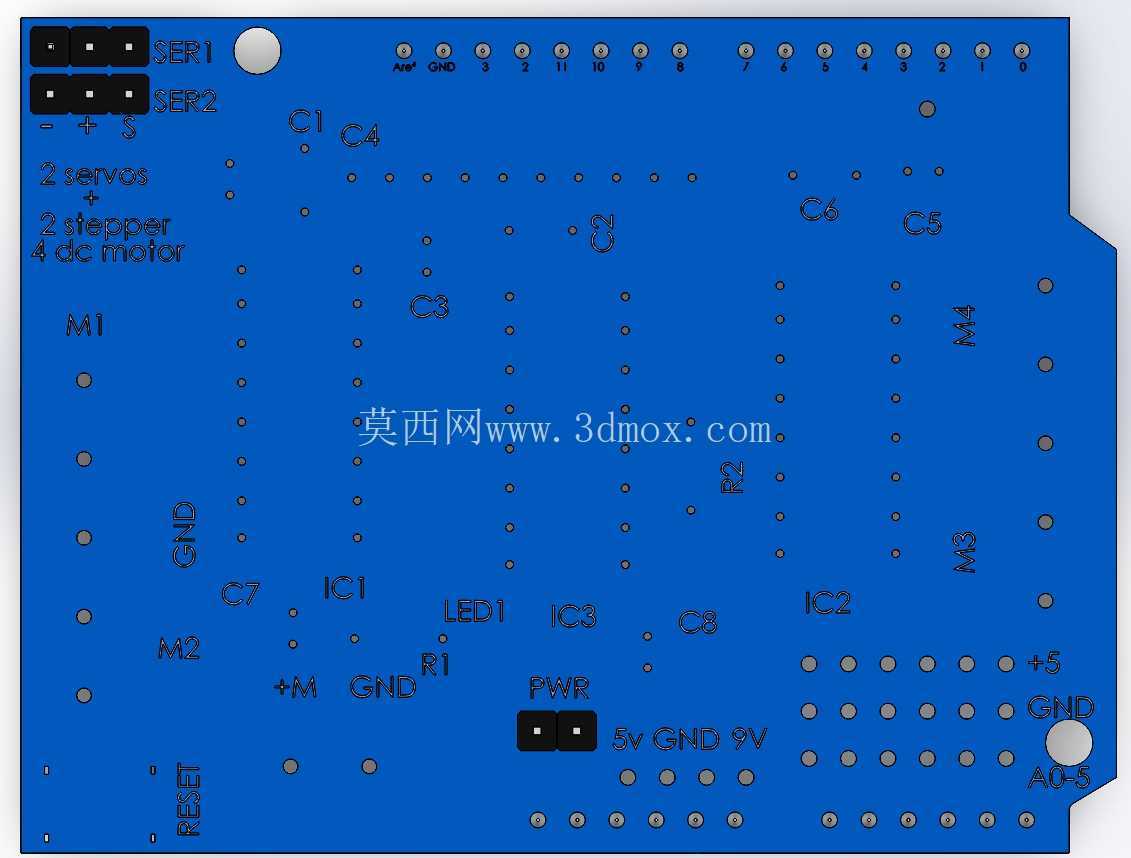

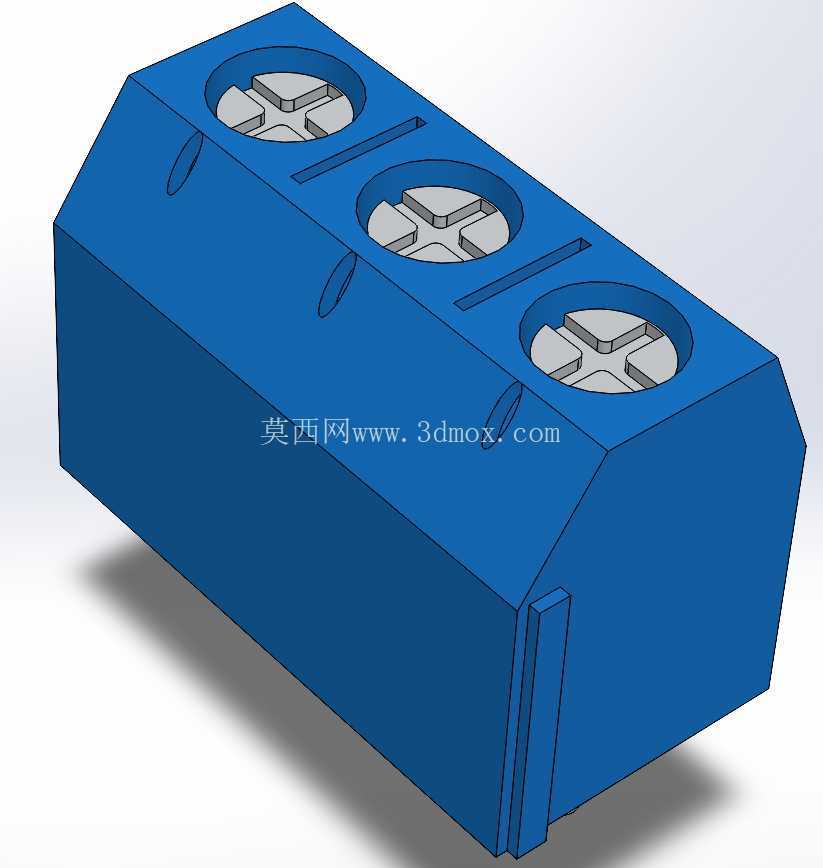

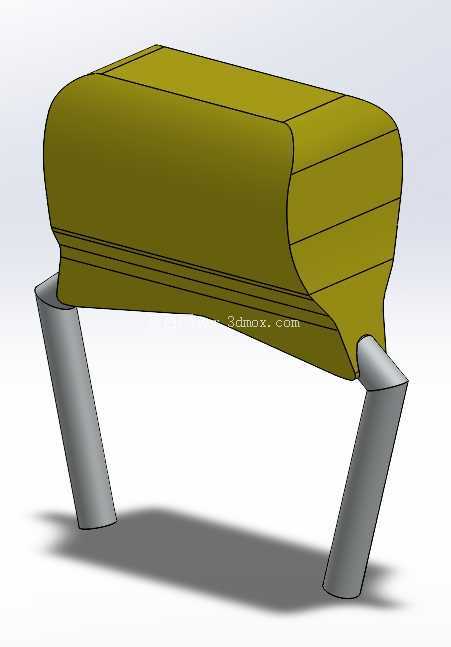

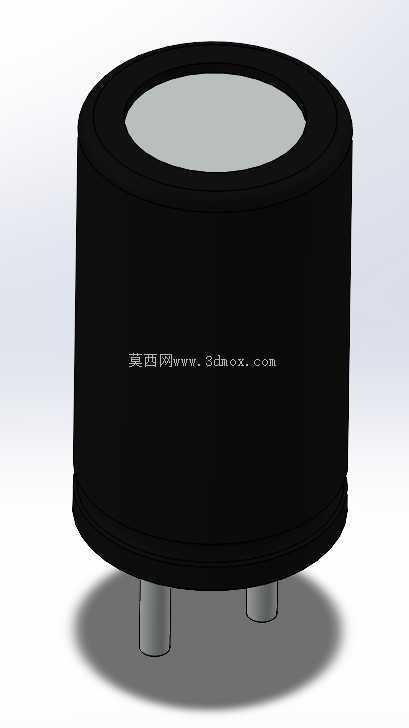

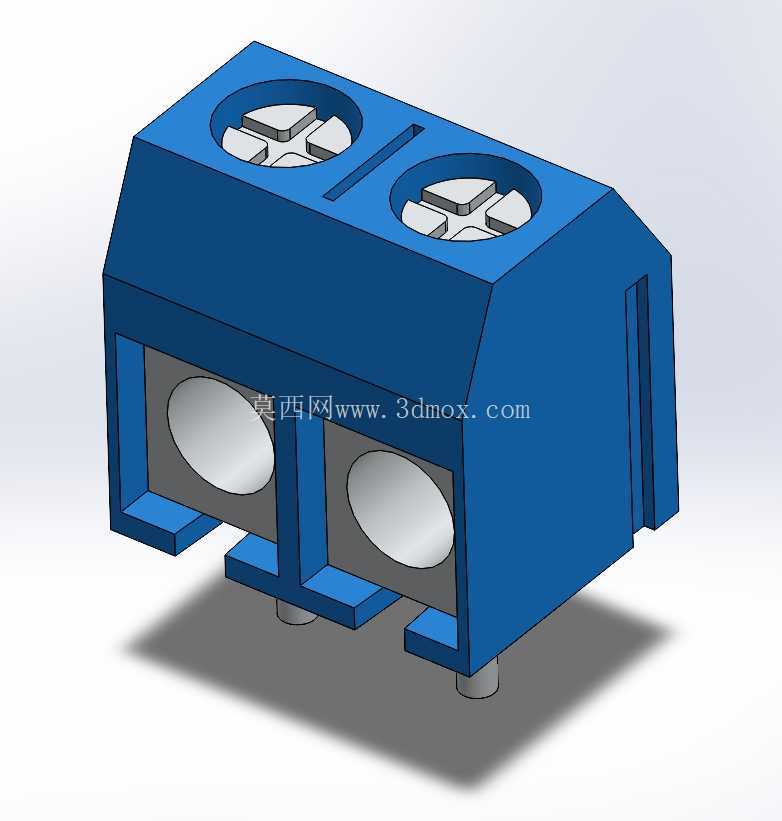

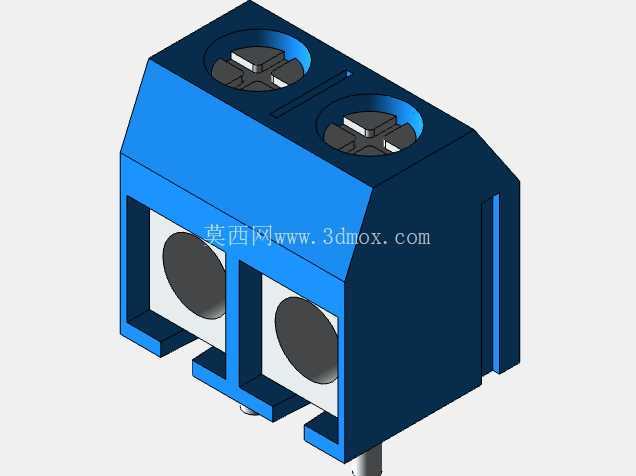

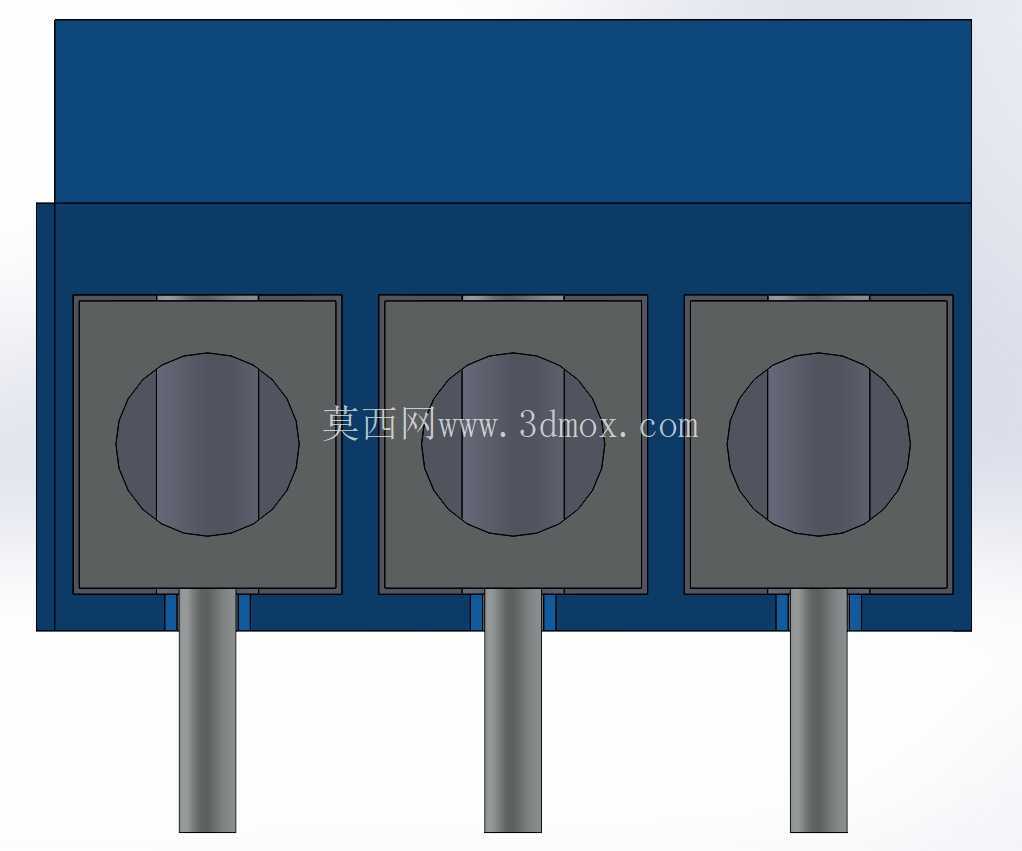

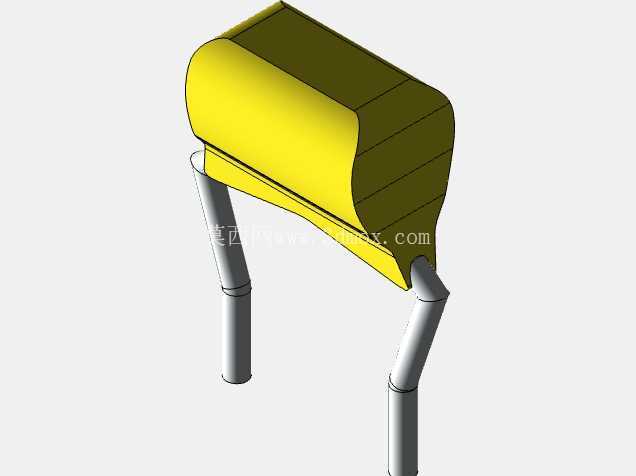

　　板载的驱动芯片采用直插封装布局，每路驱动芯片周边都预留了足够的散热间隙，同时在电源输入端口附近布置了电解电容与陶瓷电容组合的滤波电路，能够有效抑制电机启停时产生的反向电动势冲击，避免主控板出现程序跑飞、端口烧毁的问题。接线端子部分全部采用蓝色螺钉式接线座，分别对应两路步进电机、四路伺服电机的接线通道，每个端子旁都丝印了清晰的引脚定义标识，包括电源正负极、信号输入输出端的标注，现场接线时不需要反复查阅手册，能够降低接线错误概率。板体边缘预留了复位按键的安装位置，堆叠安装后复位按键不会被上层结构遮挡，调试时可以直接操作。

　　电源部分设计了独立的供电输入回路，支持外部电源直接为电机回路供电，与主控板的逻辑供电回路做了物理分隔，大电流回路的走线宽度做了加宽处理，能够承载单路2A以内的持续驱动电流，满足小型42步进电机、9g微型伺服电机的驱动需求。从安装边界来看，板体四个角预留了标准的M3安装孔位，既可以直接堆叠在主控板上使用，也可以通过铜柱单独固定在设备安装面板上，安装孔位的间距与标准Arduino板完全一致，兼容各类开源硬件的通用安装支架。信号指示灯布置在板体靠近边缘的位置，电源指示、信号通道指示一目了然，调试时可以直观判断各通道的通电状态。

　　排针布局上除了电机驱动相关的引脚，还将未占用的IO口全部通过排针引出，方便外接传感器、按键等其他外设，不需要额外焊接扩展线路。在实际选型使用时，这款扩展板不需要额外搭建驱动电路，直接叠装即可完成硬件搭建，能够大幅缩短小型运动控制类项目的开发周期，适合学生课程设计、创客原型验证、小型自动化装置改装等场景使用，结构设计上充分考虑了开源硬件的通用性，所有接口定义都遵循行业通用标准，不需要做定制化修改即可适配多数小型电机的驱动需求，板上的元件排布避开了主控板的USB接口、电源接口位置，叠装后不会影响原有主控板的接线操作，电源回路的走线做了铺地处理，能够降低电机运转时的电磁干扰，提升模拟信号采样的稳定性。
