带内置编码器制动器750W伺服电机结构

　　这款750W功率等级的伺服电机，在数控加工设备、自动化装配产线、工业机器人关节驱动等场景中应用十分广泛，作为闭环运动控制的核心执行部件，它承担着将电信号转化为精准转矩、转速输出的核心作用，相比普通步进电机，其动态响应速度、低速运行平稳性、转矩过载能力都有明显优势，能够满足高精度位置控制、速度跟随的工况需求。从结构设计来看，这款电机集成了内置编码器与失电制动器两个核心功能模块，编码器部分采用后置安装布局，直接与电机转子尾端同轴连接，能够实时采集转子的角位移、转速数据，反馈给驱动系统形成闭环控制，避免出现丢步、转速波动的问题，保障运动控制精度；制动器模块同样集成在电机尾端腔体内部，采用失电制动结构，当设备断电或者驱动系统触发急停信号时，制动器会快速锁止转子输出轴，避免垂直安装的负载出现下滑、工位偏移等安全隐患，适配有垂直运动轴的自动化设备使用需求。

　　外形设计上采用方形安装法兰结构，法兰端面上的安装孔位按照行业通用的伺服电机安装尺寸标准设计，输出轴为带键槽的圆柱轴结构，能够通过联轴器、同步带轮等传动件与负载端连接，轴伸长度、轴径尺寸匹配常规750W伺服的安装边界，设备设计人员在做结构选型时，不需要额外修改安装板的开孔尺寸、轴系对接尺寸，能够直接替换同功率等级的同规格伺服电机，降低设备改型的设计工作量。电机本体的外壳采用高强度铸铝材质，表面做了深色氧化防护处理，既能够保证壳体的结构强度，抵抗车间环境中的切削液、粉尘侵蚀，也能通过壳体表面的散热结构快速带走电机运行时产生的热量，避免长时间高负载运行时出现过热退磁的问题。

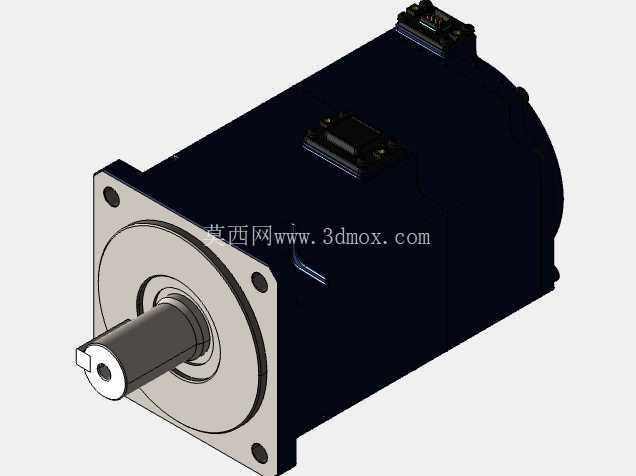

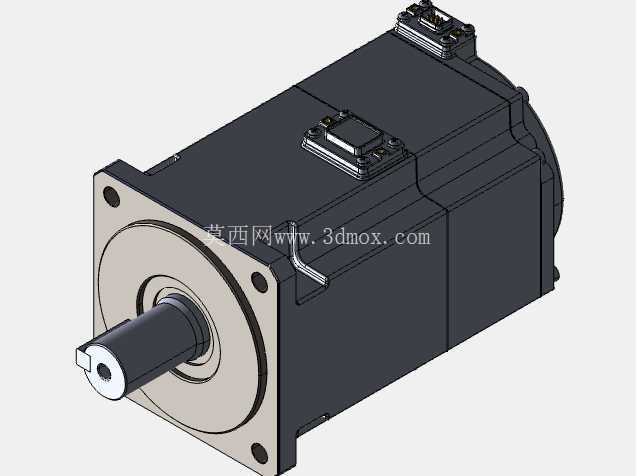

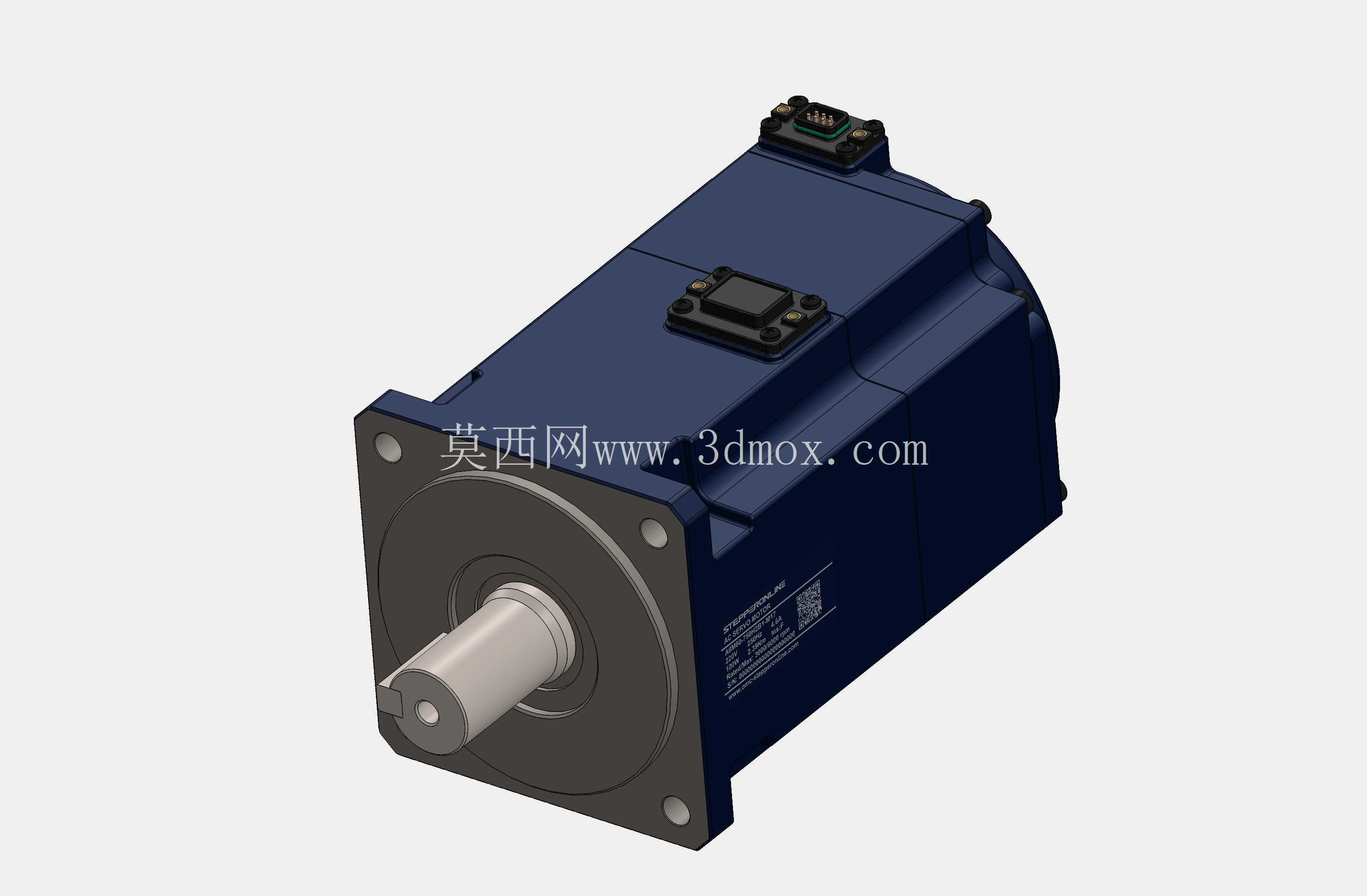

　　壳体上的两个电气连接器分别布置在电机顶部的两个不同位置，一个是动力电源接线端，一个是编码器信号接线端，接口采用防呆设计，避免现场接线时出现插错针脚的问题，连接器本身带密封防护结构，能够适配工业现场的复杂布线环境。在建模过程中，结构细节完全按照实物的装配关系还原，法兰端面的安装孔沉台深度、输出轴的键槽尺寸、尾端编码器与制动器的腔体结构、壳体表面的标识区域都做了1:1的比例还原，没有做过度的结构简化，结构设计人员在做设备整体装配干涉检查时，可以直接调用该模型验证安装空间是否充足，检查电机与周边走线槽、传动部件、设备机架之间是否存在装配干涉，不需要再额外测绘实物尺寸。

　　从安装边界来看，电机本体的总长、法兰边长、出线端的高度尺寸都严格按照实物尺寸建模，垂直安装、水平安装两种常用安装方式下的空间占用都做了尺寸校核，能够满足不同设备布局的空间校核需求，比如在数控车床的进给轴驱动、点胶设备的运动轴驱动、包装机械的牵引辊驱动等场景下，设计人员可以直接将该模型导入装配体，快速完成电机安装位的结构设计，缩短设备研发的建模周期。电机的转子部分与定子部分的装配间隙、轴承安装位的结构也做了细节还原，能够帮助刚接触伺服选型的设计人员理解伺服电机的内部装配逻辑，清晰区分动力端、反馈端、制动端的结构布局差异，避免在选型时出现功能模块错配的问题，比如需要带制动功能的垂直轴场景，不会误选不带制动器的普通型号，需要高分辨率编码器的高精度场景，也能通过模型结构直观看到编码器的安装位置，确认反馈模块的集成方式。
