钢丝绳导向用黄铜槽轮结构设计

在起重吊装、索道输送、电梯曳引、小型牵引设备的传动系统中，钢丝绳的导向支撑部件直接决定了钢绳的磨损速率与运行稳定性，这款黄铜材质的槽型滚轮，正是针对中轻载工况下的钢丝绳导向需求设计的承载部件。不同于钢制滚轮易与钢丝绳产生咬合磨损、需要额外做表面镀层处理的特性，黄铜材质本身具备优异的自润滑性能，与钢制钢丝绳接触时摩擦系数更低，即使在缺少定期润滑维护的工况下，也能大幅降低钢绳表面的磨粒磨损，延长钢丝绳的更换周期，尤其适合食品加工、洁净车间等不能随意涂抹润滑脂的作业场景。

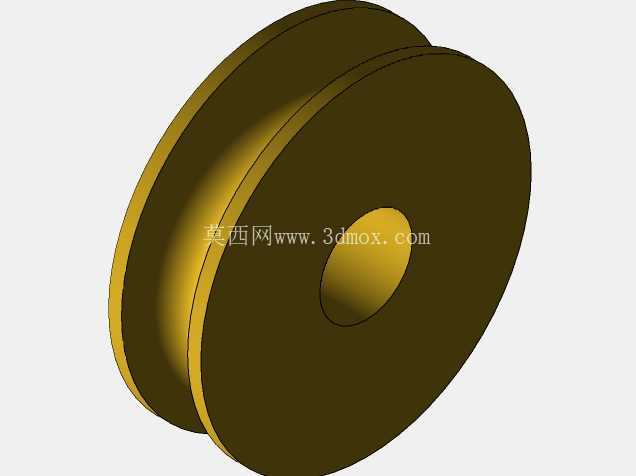

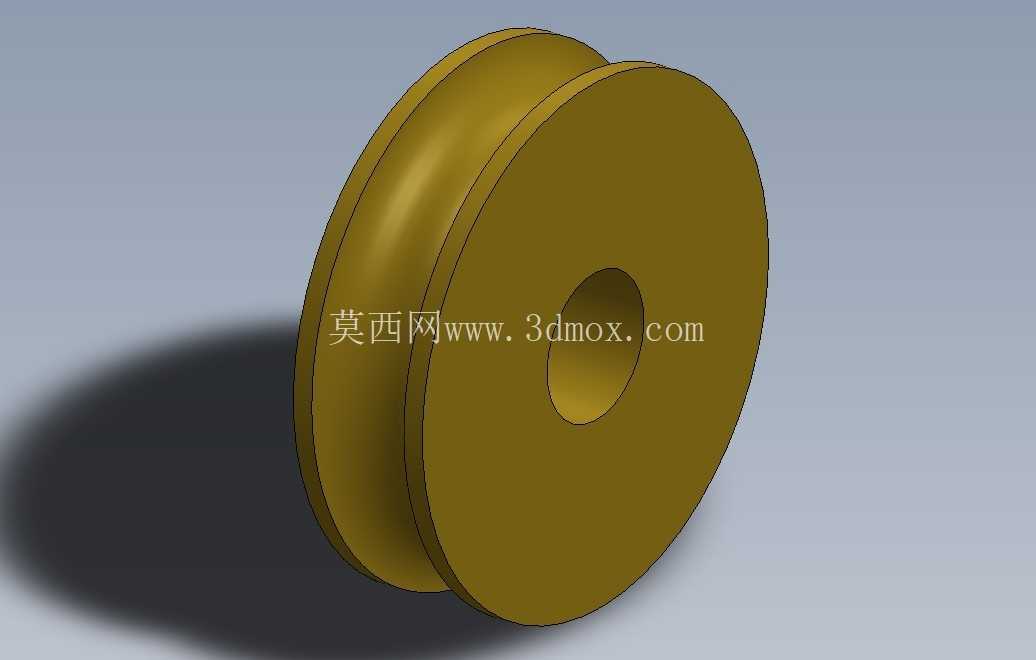

从结构设计来看，滚轮采用双轮缘中间开槽的经典滑轮结构，中间的绳槽截面做了圆弧过渡处理，槽底圆弧半径比常用钢丝绳公称半径大12%左右，既可以保证钢丝绳完全落入槽内，避免运行中出现跳绳、脱槽的故障，也能让钢丝绳与槽面的接触应力分布更均匀，不会出现局部应力集中压溃滚轮表面的情况。两侧的轮缘高度高出绳槽最低点约1.5倍钢丝绳直径，即使钢丝绳在运行中出现小幅偏摆，也能被轮缘挡住，不会从滚轮上脱出，适配钢丝绳偏角不超过4度的安装工况。滚轮中心的安装孔为通孔设计，可根据实际安装需求选配不同直径的衬套或者轴承，既可以直接穿装销轴作为固定导向轮使用，也可以加装深沟球轴承实现低阻力转动，适配不同转速的牵引场景。

设计过程中重点考量了安装边界的适配性，滚轮的总宽度控制在合理范围内，轮缘外侧做了小角度的倒角处理，安装时不需要额外加工避让槽，直接固定在支架上即可，不会和两侧的安装支架产生运动干涉。绳槽的表面粗糙度控制在Ra1.6以内，没有尖锐的加工棱边，不会在钢丝绳运行时切割钢绳的钢丝束，避免出现钢绳断丝的安全隐患。黄铜材质的整体强度适中，遇到突发的冲击载荷时会先产生微量塑性变形吸收冲击能量，不会像硬质铸铁滚轮那样直接碎裂，降低了部件碎裂飞溅的安全风险。

在实际应用场景中，这款滚轮除了常规的起重导向用途，还可以用在自动化仓储的堆垛机提升导向、舞台设备的吊挂系统、小型缆车的牵引导向等场景，针对有防磁要求的工况，黄铜材质不会被磁化，也不会吸附铁屑等杂质，能长期保持绳槽表面的光洁度，不会因为杂质嵌入造成钢丝绳的异常磨损。设计时没有在滚轮上开设多余的减重孔，整体实心结构的抗形变能力更强，在额定载荷下轮体的径向形变量不超过0.05mm，能保证钢丝绳始终保持在同一运行轨迹上，不会因为滚轮形变导致钢绳运行抖动。

从安装维护的角度来说，这款滚轮的结构简单，没有复杂的装配组件，日常巡检只需要检查绳槽的磨损量，当绳槽的磨损深度超过钢丝绳直径的1/4时再进行更换即可，不需要复杂的维护操作。中心孔的尺寸采用通用的公差配合标准，和标准销轴、标准轴承的适配性好，备件替换时不需要额外做二次加工，能缩短设备的停机维护时间。针对户外使用的场景，黄铜材质本身的耐锈蚀能力远优于普通碳钢滚轮，即使在潮湿、有轻度腐蚀的环境中使用，也不会因为表面锈蚀造成摩擦系数上升，能长期保持稳定的转动阻力，不会出现卡滞、转动不畅的问题。
