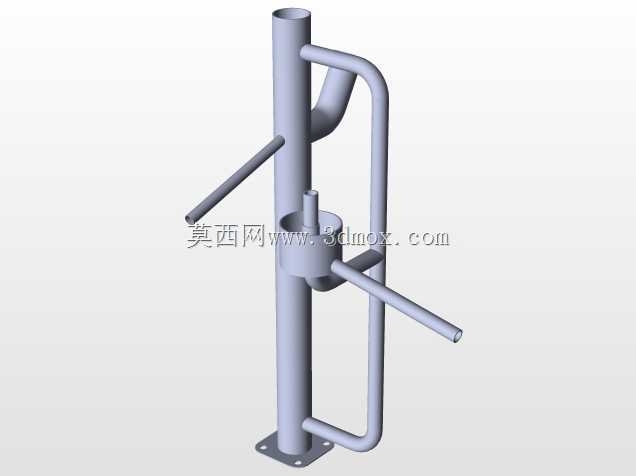

立式管路型油气溶胶分离装置结构

　　该装置面向压缩空气后处理、真空系统排气、小型工艺管线以及含油气体净化场景，核心任务是在连续气流中拦截悬浮油滴与气溶胶颗粒，降低后端元件被油雾污染的风险。实际使用中，含油气溶胶从侧向接口进入立式主体后，流道经过多次转向与扩张，较大液滴依靠惯性碰撞、重力沉降和壁面附着被捕捉，细小雾滴则在迂回路径中聚并成较大液滴，最终沿内壁汇集并从相应接口排出，净化后的气体继续沿主管路输送。这种结构不需要复杂的电气控制，适合安装在空间紧凑、维护频次较低的管路段，尤其适用于对气源洁净度有一定要求但又不适合布置大型过滤罐的场合。整体采用立式柱体加旁路弯管的布置方式，主筒体承担主要沉降容积，上下及侧向连接管形成明确的进出流边界。

　　底部带孔法兰用于与基础或支架固定，安装时需保证筒体轴线基本垂直，以便被捕集的液体能够顺利向下汇流。侧向伸出的多根圆管分别承担进气、出气或排液功能，其管径与中心距在建模时已按管路对接逻辑确定，选型时应核对现场管道标高、法兰孔位以及侧向操作空间，避免与相邻阀组、桥架或设备外壳发生干涉。设计思路上，模型没有采用臃肿的罐体造型，而是以圆管和弯管构建流路，使外形简洁、制造路径清晰。筒体与支管连接处保留圆滑过渡，既减少应力集中，也降低流体在局部形成死区的概率。上部敞口或接口可根据系统需要接入后续检测、排空或二次分离元件；下部封闭区域形成积液空间，配合排液接口可实现间歇或连续排液。对于结构设计人员，该三维模型可直接用于干涉检查、

　　支架强度校核和管路走向确认；对于设备选型人员，则可据此判断接口方位、安装高度和维护拆卸距离。若用于更高负荷工况，还可在筒体内增加滤芯、折流板或丝网组件，但外部安装边界和主要流道逻辑仍可沿用本结构。建模过程中，各管段中心线、法兰安装面和支脚孔位均保持明确几何参照，便于工程图展开、管件统计以及与周边管线装配。
