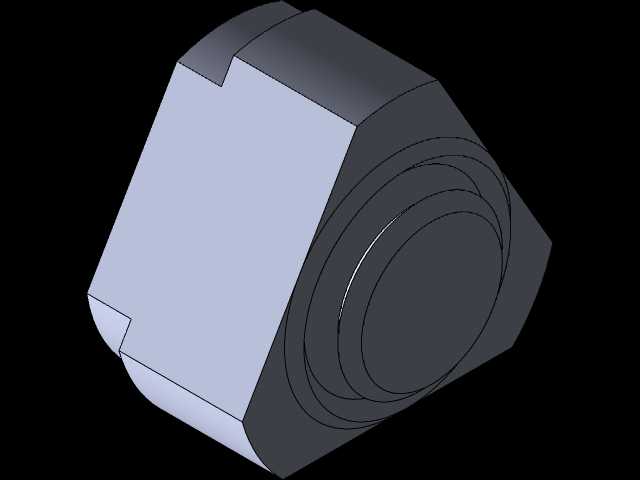

油箱配套六角式呼吸阀插接构件

在液压站、燃油储箱、小型工业润滑储油单元的配套设计中，油箱呼吸阀插入件是容易被忽略但直接影响箱体运行可靠性的小构件，很多新手做结构设计时往往只关注箱体容积、泵阀布局，忽略通气构件的适配性，最后出现油箱负压吸瘪、油温升高时溢油、粉尘进入油液污染介质的问题，这类插接式呼吸构件就是为解决这类场景痛点设计的。从实际安装场景来看，这类构件不需要额外焊接法兰或者加工复杂安装座，只需要在油箱侧壁或者顶部预留对应尺寸的安装孔，直接将插接段压入孔位即可完成固定，相比传统螺纹连接的呼吸阀，它的安装效率更高，对箱体加工精度的容忍度也更好，尤其适合薄壁冲压油箱、滚塑工程塑料油箱这类不方便加工精密螺纹的箱体使用。从功能特性上看，它的核心作用是平衡油箱内部与外界的气压差，当油箱内油液被泵抽出、液面下降时，外界空气可以通过构件内部的通气通道进入油箱，避免箱内形成负压导致油泵吸空、供油压力不足；当油液回流、油温升高导致箱内空气膨胀时，内部多余的气体可以顺着通道排出，避免箱内压力过高撑裂密封件、出现油液渗漏的问题。设计思路上，主体采用六角外形结构，并非为了外观规整，而是考虑现场安装维护时，可以直接用普通开口扳手卡住六角面施加拧紧力，不需要定制专用工装，哪怕是后期运维更换，现场操作人员用常规工具就能完成拆装，降低运维门槛。端部的多层环形凸台结构，是插接密封的核心设计，压入安装孔时，环形凸台会和孔壁形成过盈配合，多层结构相当于多道密封屏障，既可以防止油液从安装缝隙渗漏，也能阻挡外界的大颗粒粉尘、飞溅的水滴直接进入油箱内部，相比单圈密封结构，它的抗振动松脱能力更强，在工程机械、移动设备这类有持续振动的使用场景下，不会因为长期颠簸出现构件脱落、密封失效的问题。从安装边界来看，设计时需要注意，插接段的长度要匹配油箱壁的厚度，不能过长伸入油箱内部干扰油流，也不能过短导致插接深度不足、固定不牢；六角头部的尺寸要预留足够的扳手操作空间，周边至少留出15mm的操作间隙，避免安装时扳手和周边的管路、其他辅件发生干涉。另外这类构件的通气通道没有设计额外的过滤滤芯，更适合用在清洁度要求不高、环境粉尘浓度较低的场景，如果是用在高粉尘、高湿度的户外工况，还需要在外侧搭配配套的通气帽使用，避免杂质进入油液加速液压元件的磨损。很多设计人员在选型时容易把它和放油塞、油堵混淆，二者核心区别在于，这类呼吸构件内部是贯通的通气结构，而油堵是完全封闭的，选型时如果选错，会直接导致油箱密封过严，运行中出现压力异常的问题。做三维建模时，要重点还原六角面的对边尺寸、插接段的各层凸台外径、插接段有效长度这几个关键尺寸，因为这些尺寸直接和箱体安装孔的加工参数挂钩，如果建模尺寸偏差，后期加工出来的零件要么装不进去，要么装完之后松旷漏油。另外端部的倒角设计也不能省略，安装时倒角可以起到导向作用，让构件更容易压入安装孔，避免压装时刮伤孔壁的密封面，影响密封效果。
