瓶装产线分拣上料多关节机械臂

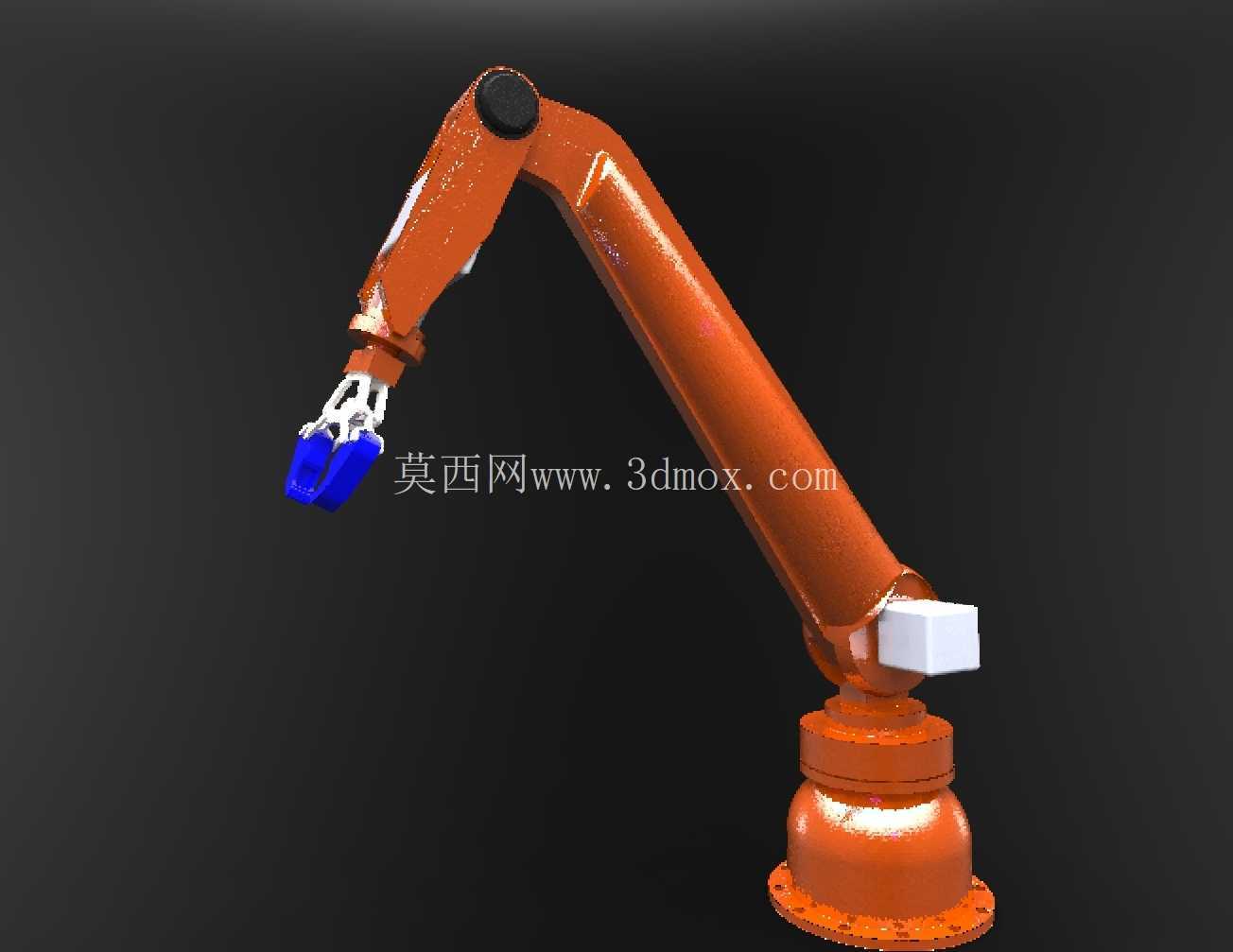

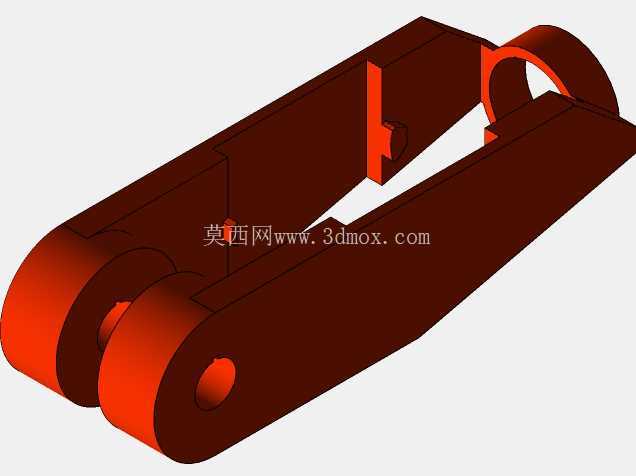

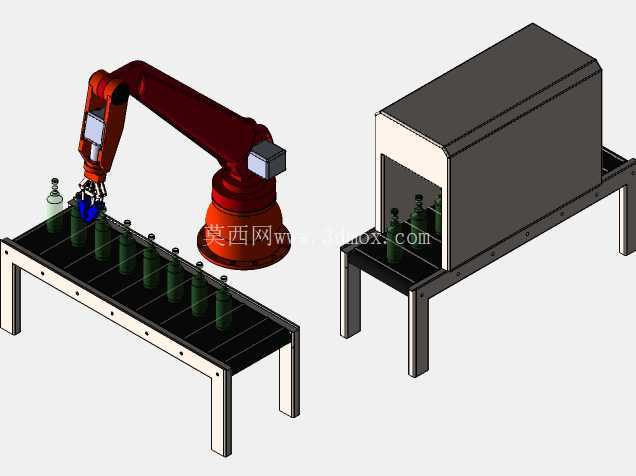

　　从结构布局来看，机械臂采用六关节串联构型，底座固定安装在输送线侧方的安装台面上，安装时需预留底座周边不小于300mm的维护操作空间，避免与线体护栏、周边设备支架产生运动干涉；臂展覆盖范围完全匹配输送线有效作业宽度与侧方料箱进料工位的位置，末端执行器采用适配圆柱瓶身的夹爪结构，夹爪开合行程覆盖常见50-120mm直径的瓶装物料，夹爪内侧贴有防滑缓冲垫层，避免抓取过程中对瓶身表面造成刮擦损伤，同时可适配不同瓶身高度的抓取需求，夹爪安装法兰预留标准接口，可根据实际生产的物料类型快速更换吸盘、异形夹爪等不同末端执行件。这套多关节机械臂配套输送线的结构方案，主要面向瓶装类快消品生产后端的分拣、上料、装箱工位设计，适配日化、食品饮料行业常见的圆柱型瓶装物料转运场景，可直接对接前端灌装、旋盖工序的出料输送线，替代人工完成重复度高、节奏固定的物料抓取转移作业，降低一线操作工人长期重复动作带来的职业损伤风险，同时提升工位作业的一致性，减少人工操作带来的物料磕碰、摆放偏差问题。

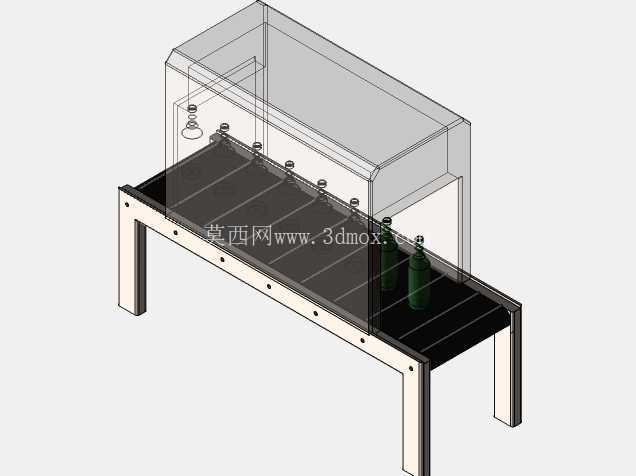

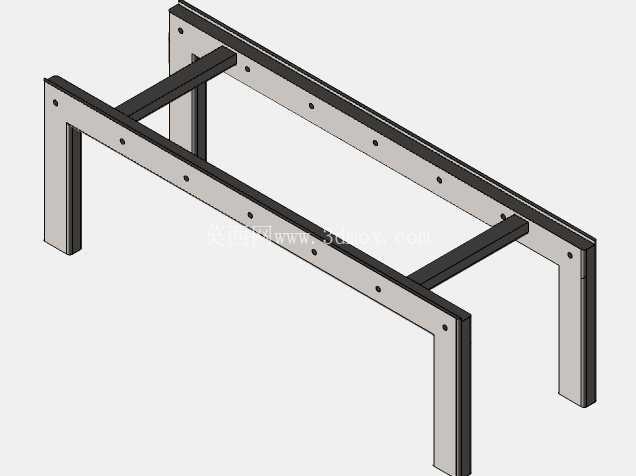

　　配套的输送线采用铝型材框架搭建，皮带面高度按照常规人工操作与设备对接的 ergonomic 标准设置为850mm，线体支脚配备可调脚杯，可根据现场地面平整度调整线体水平度，调整范围为±30mm，线体两侧安装有导向护栏，护栏间距可根据瓶装物料的直径进行无级调整，确保物料在输送过程中保持稳定的排列姿态，不会出现倾倒、错位的情况，方便机械臂视觉定位（若配套视觉系统）或固定点位抓取。侧方的料箱进料工位采用辊筒式支撑结构，可适配标准周转箱的放置与更换，工位定位块设置在辊筒架侧边，确保周转箱每次放置的位置偏差控制在±5mm以内，保证机械臂放置物料时的位置精度。

　　设计过程中，对机械臂的运动路径做了模拟仿真，避开了输送线支架、料箱护边等固定障碍物，各关节的运动速度按照常规产线60-80瓶/分钟的节拍做了匹配，大臂回转、小臂俯仰的运动加速度设置在合理区间，避免高速运动带来的振动影响抓取精度，同时降低关节减速器的长期运行负载，延长设备使用寿命。管线排布方面，机械臂的动力线缆、信号线缆全部采用内置走线方式，沿臂身内部的走线槽布置，避免运动过程中线缆与周边设备产生剐蹭，输送线的驱动电机安装在线体尾部的下方位置，不占用线体侧面的操作空间，电机接线端预留有快插接口，方便现场布线与后期维护更换。

　　整套结构的安装边界清晰，机械臂底座的安装孔位按照通用工业机器人的安装标准设计，可直接适配市面常见的安装底座或膨胀螺栓固定方式，输送线各段之间采用标准连接件拼接，无需现场焊接作业，可根据实际产线的长度需求灵活增减输送段，适配不同车间的布局空间。在实际应用中，这套结构可直接对接后续的装箱、码垛工位，也可单独作为分拣工位使用，将不同规格的瓶装物料分流到不同的输送支线，适配多品种小批量的柔性生产需求，夹爪的夹持力可通过气动回路的调压阀进行调整，针对薄壁塑料瓶、玻璃瓶等不同材质的物料设置不同的夹持力参数，避免夹伤瓶身或出现物料脱落的情况。
