弯管式橡胶接头注塑成型模具结构设计

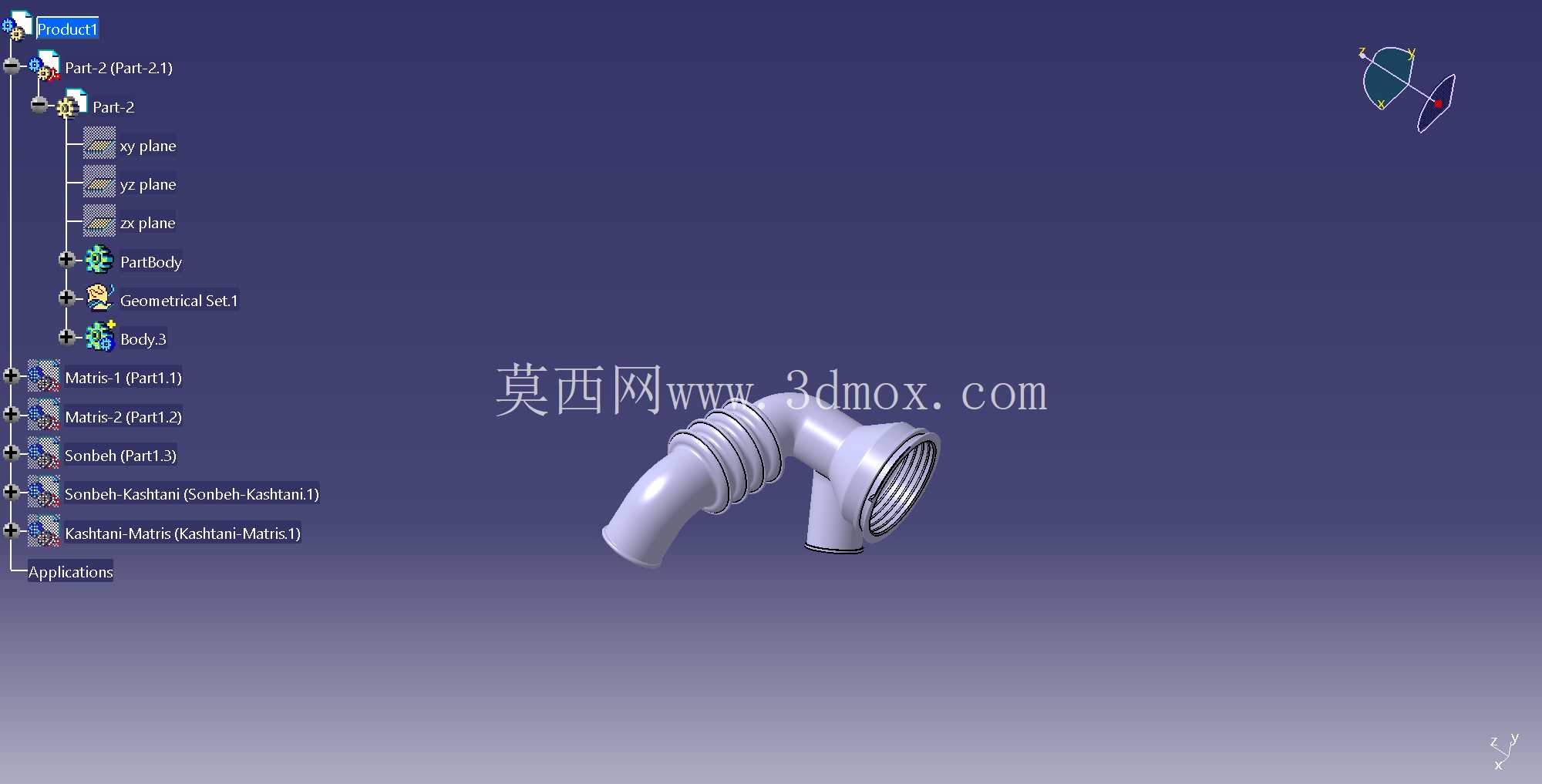

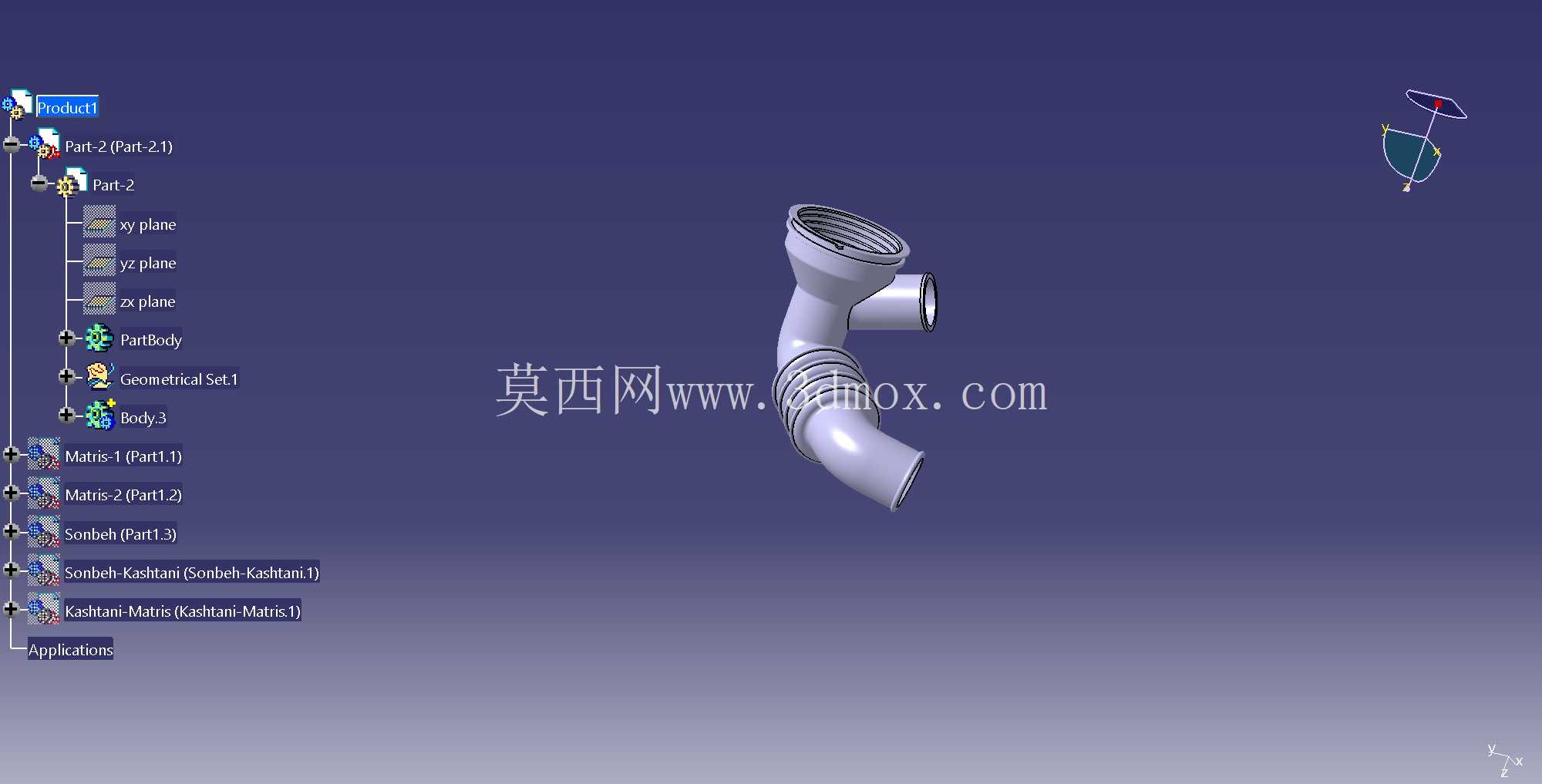

　　这套弯管式橡胶接头成型模具，主要面向民用给排水、小型液压回路、低压气动管路的柔性连接件生产场景，对应加工的橡胶弯接头主要承担管路转角位置的柔性连接、震动缓冲、安装误差补偿作用，在卫浴管路、小型设备冷却回路、车用低压气路中都有广泛应用。从结构设计逻辑来看，模具采用一模一腔的布局，匹配橡胶注塑成型的硫化工艺要求，型腔完全复刻弯管接头的外形特征：接头一端为带多道环形密封槽的直插端，用于对接硬管外壁，依靠橡胶自身弹性抱紧管壁实现静密封；另一端为90度转向的弯管段，外壁设置多道环形加强筋，既可以提升弯管位置的抗弯折强度，避免管路受外力拉扯时转角位置出现应力开裂，也能在安装时增加管箍的抱紧摩擦力，防止接头受压脱出。

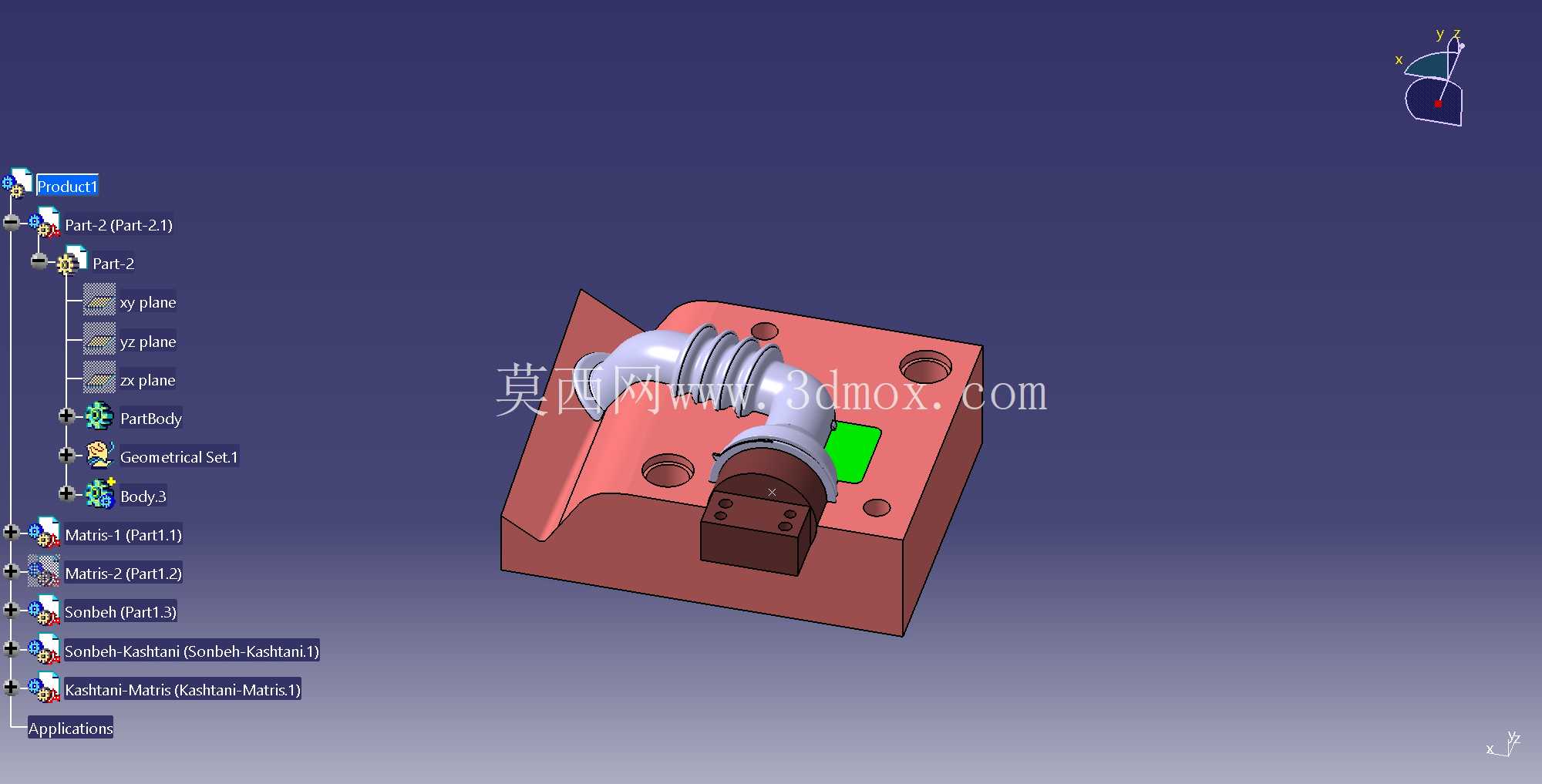

　　模具的分型面设置在弯管的轴向中分位置，开模时前后模沿分型面分离，不会对接头外壁的密封槽、加强筋结构造成拉伤，型腔内表面做了抛光处理，保证成型后的橡胶件表面光滑无毛刺，减少流体在管路转角位置的流动阻力。针对弯管的中空内腔结构，模具采用了组合式抽芯结构，直段位置的型芯固定在后模，弯段位置的型芯采用斜向抽芯设计，开模时先通过斜导柱带动弯段型芯沿弯管轴线方向抽出，避免强制脱模造成橡胶件内壁拉伤、变形，抽芯行程经过精确计算，完全覆盖弯段的内腔长度，不会出现抽芯不到位导致的产品缺料、飞边问题。

　　从安装边界来看，模架采用标准龙记模架规格，可直接适配常用的120吨卧式注塑机，定位圈尺寸、浇口套规格都符合行业通用标准，不需要额外改装即可上机生产；浇口设置在弯管接头的非密封端面位置，采用潜伏式浇口设计，开模时浇口可自动与产品分离，减少后续人工修剪浇口的工序，浇口位置的残留痕迹不影响接头的密封性能与安装适配性。冷却水路围绕型腔均匀布置，进出水口设置在模架侧面，水路距离型腔表面的距离保持在15-20mm区间，保证橡胶硫化过程中型腔各位置温度均匀，避免产品出现局部硫化不足、收缩不均导致的尺寸偏差。

　　模具的顶出结构采用顶块+顶针组合的方式，顶出位置分布在接头的法兰端面、加强筋位置，顶出力均匀分布，不会在软质橡胶件表面留下明显的顶出痕迹，保证产品外观质量。在设计过程中充分考虑了橡胶材料的收缩率特性，型腔尺寸按照橡胶材料1.5%-2%的成型收缩率做了预留，保证成型后的接头尺寸公差符合管路连接件的行业标准，密封槽的尺寸精度控制在±0.1mm以内，确保与标准硬管对接时的密封可靠性，不会出现渗漏问题。模具的导向机构采用标准导柱导套配合，导柱设置在模架四个角位，合模时的定位精度控制在0.02mm以内，避免合模错位导致的产品壁厚不均、飞边过大问题。排气槽开设在分型面的末端位置，深度控制在0.02mm，既可以顺利排出型腔内的空气，避免产品出现气泡、缺料缺陷，也不会因为排气槽过深导致橡胶溢出产生飞边。这套模具的结构设计紧凑，没有多余的冗余结构，日常生产中的维护难度较低，易损件都采用标准件，更换时不需要额外加工，可有效降低生产过程中的维护成本，适配中小批量的橡胶接头生产需求，成型的产品可直接用于各类低压管路的转角连接场景，不需要额外的二次加工即可满足使用要求。
