7毫米绿色帽全刻度按钮式开关结构

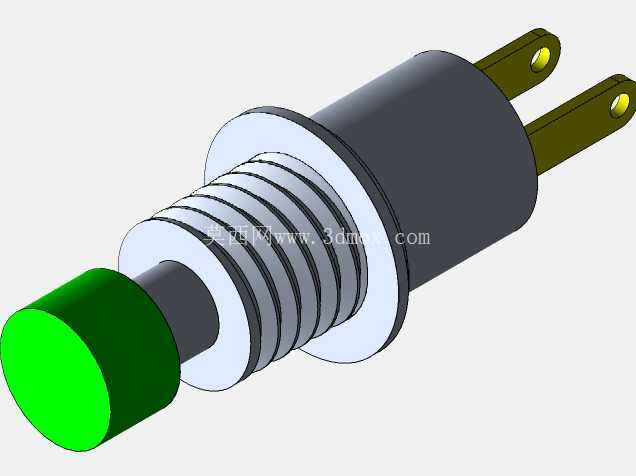

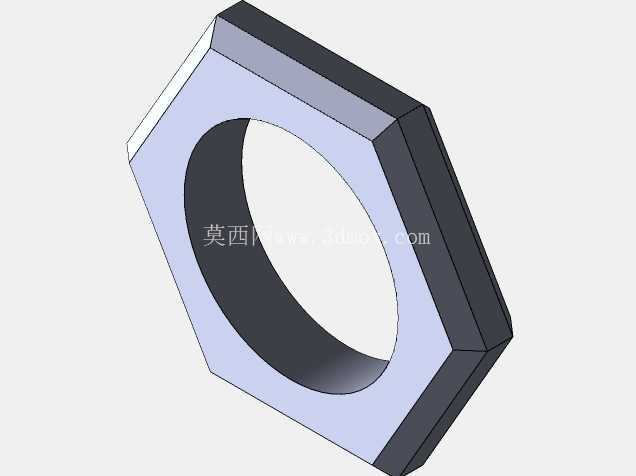

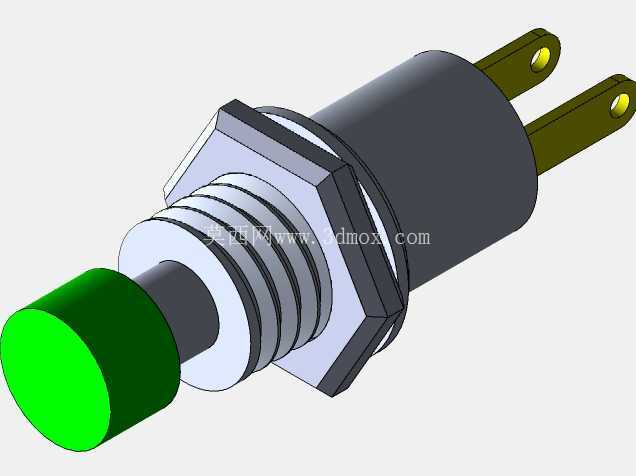

　　这款7毫米规格的绿色帽按钮式开关，是小型电子设备、工控面板、手持终端上极为常见的控制输入元件，日常在小型测试仪器面板、便携通讯设备侧键、桌面小型控制盒、DIY电子制作项目里都能见到它的身影，主要承担瞬时通断信号触发、模式切换确认、功能启停触发的作用，属于低电压小电流控制回路里的基础操作元件。从结构设计来看，这款开关采用螺纹柱加六角限位法兰的安装结构，安装段直径适配7毫米标准开孔，面板安装时只需将螺纹段穿过预制开孔，在背面拧上配套的锁紧螺母即可完成固定，六角法兰面可以卡在面板正面，防止安装时开关跟转，同时能保证开关与面板贴合紧密，不会出现晃动偏移，安装后外露的操作帽高度适配常规面板的操作空间，不会因为突出过多造成误触，也不会因为突出过短导致按压操作不便。

　　操作端的绿色按钮帽采用防滑顶面设计，表面做了细微的滚花或者磨砂处理，手指按压时不会打滑，绿色的配色通常在设备控制逻辑里代表启动、确认、正常运行类的操作，和红色停止按钮形成明确的视觉区分，操作人员可以快速通过颜色识别按钮功能，降低误操作概率。开关的触点引出端采用两个平行的插针结构，插针间距符合小型开关的通用布线标准，既可以直接插焊在PCB板上对应位置，也可以通过接插件连接导线，适配不同的装配工艺需求，插针的长度足够穿过常规厚度的PCB板，焊接后焊点强度可靠，不会因为长期按压出现引脚脱焊的问题。

　　内部结构上，这类按钮通常采用弹簧复位结构，按下时触点闭合导通回路，松开后弹簧自动将按钮顶回初始位置，触点断开，属于自复位式按钮，触发行程控制在合适的范围内，按压时的反馈力度清晰，操作人员可以通过手感明确判断是否完成触发，不会出现按压力度过大损坏内部结构，或者力度过小没有触发信号的问题。建模过程中需要重点关注几个关键尺寸的匹配：首先是安装螺纹的公称直径和螺距，必须和标准7毫米按钮开关的安装螺纹一致，保证虚拟装配时和面板开孔、锁紧螺母能够完全配合，不会出现干涉或者间隙过大的问题；其次是按钮帽的直径和按压行程，要和实际产品的操作手感匹配，活动部件的行程间隙要预留合理，不能在模型里出现静态干涉；六角法兰的对边尺寸要符合扳手拧动的空间要求，安装时扳手能够顺利卡住法兰面完成锁紧操作；尾部插针的直径、长度和间距要准确，和PCB封装尺寸对应，避免出现装配时插针对不上孔位的问题。

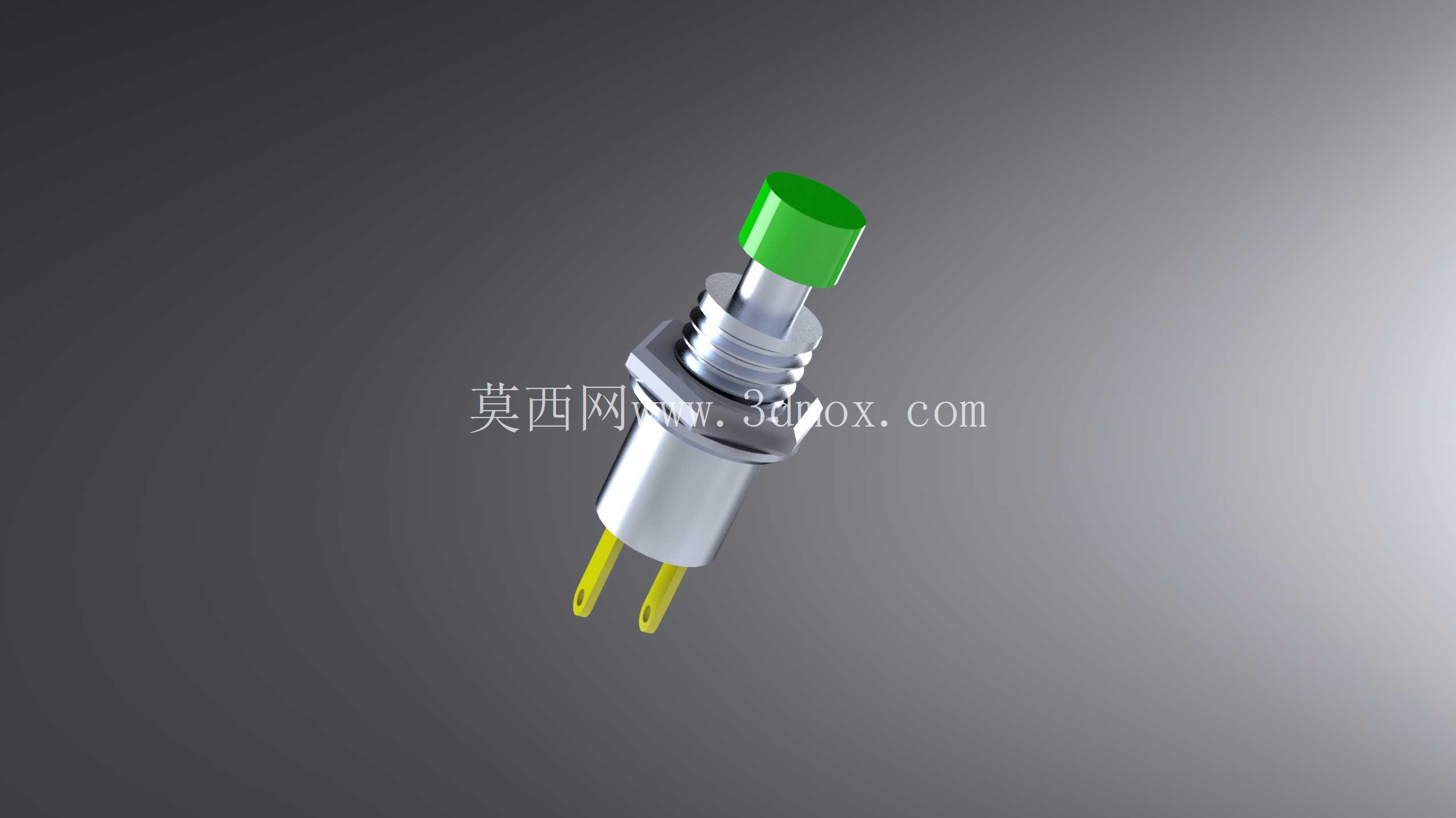

　　在实际设备选型时，这类按钮通常用在控制回路的信号输入侧，不能直接驱动大功率负载，需要配合继电器或者控制器的IO口使用，建模时还原的结构细节可以帮助结构工程师在做面板布局时提前确认安装空间，检查按钮和周边元件的距离是否合适，操作时会不会碰到相邻的其他控件，同时也能为面板的丝印设计提供准确的位置参考，保证丝印标识和按钮位置对齐。从外形细节来看，金属外壳部分做了光亮的电镀处理，既可以提升外壳的防锈能力，也能在设备外观上形成比较精致的视觉效果，和绿色的塑料按钮帽形成材质和颜色的对比，在设备面板上辨识度很高。开关整体的长度尺寸控制得比较紧凑，安装后背面突出的长度不会占用过多的设备内部空间，适合内部空间比较紧张的小型便携设备使用，不会因为开关长度过长挤压内部的PCB板或者电池、导线等其他部件。
