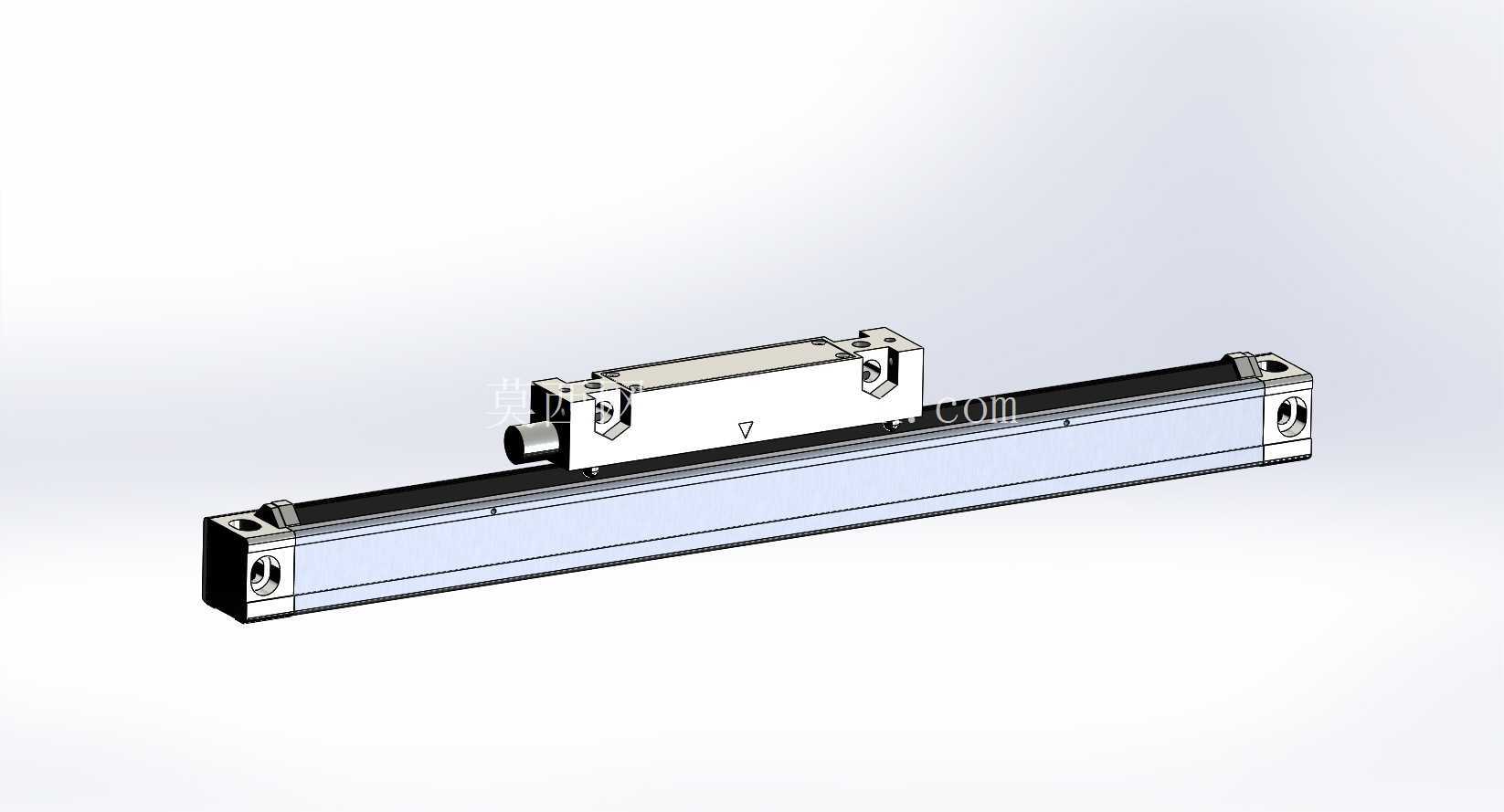

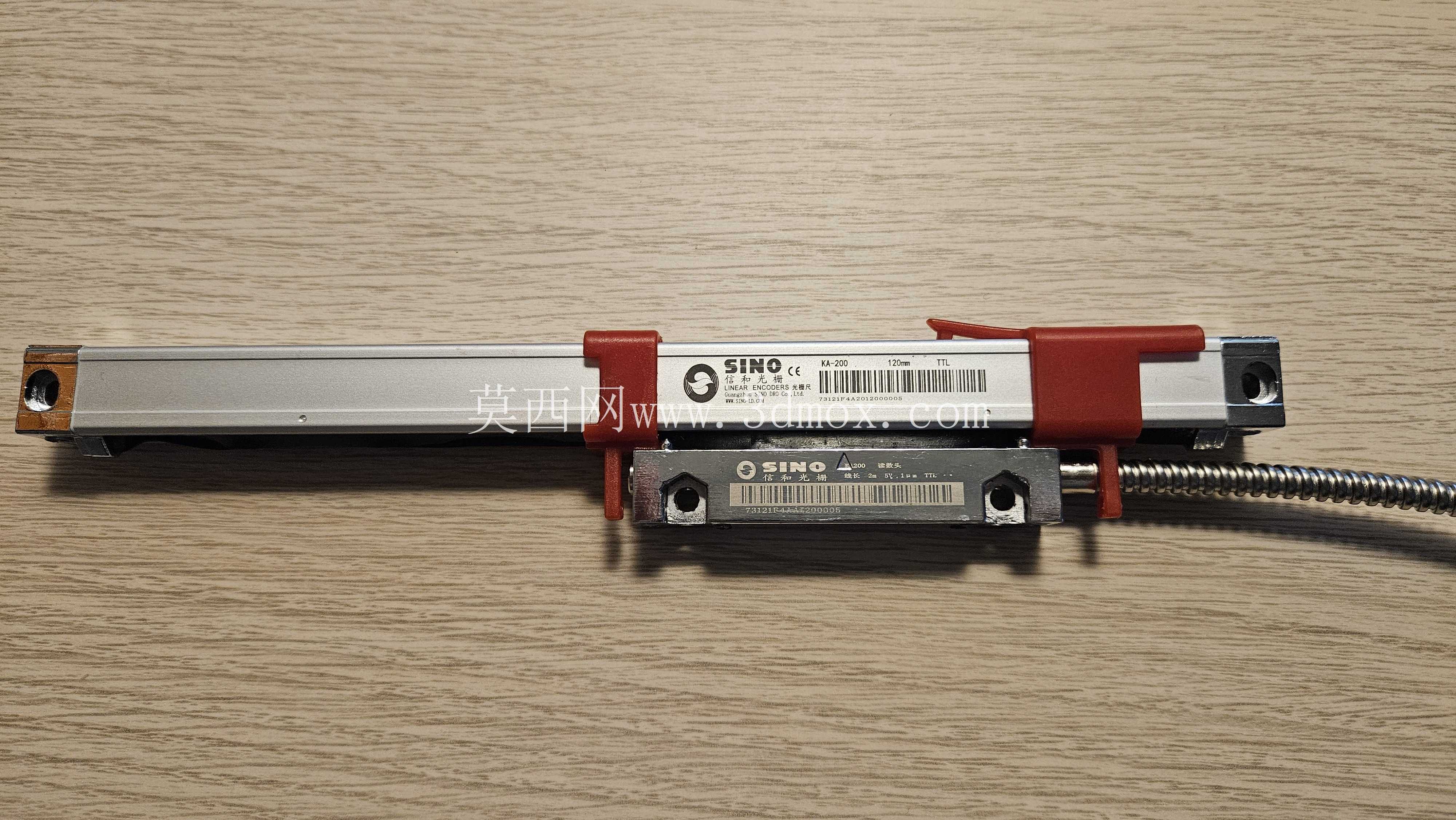

SINO KA-200型120mm行程光栅尺结构

在机床位移检测、自动化设备位置反馈这类需要高精度直线位移采集的场景里，光栅尺是闭环控制系统里不可或缺的检测元件，这款120mm量程的线性光栅尺，就是针对小行程高精度位置反馈需求设计的检测部件。从实际应用来看，这类小量程光栅尺常被用在小型磨床的进给轴位置反馈、工装夹具的微调位移检测、3D打印设备的运动轴位置校准，还有小型数控工作台的位移闭环里，相比磁栅尺它的检测精度更高，相比电感测头它的测量行程更长，能覆盖0.001mm级的位置检测需求，满足普通机加工和小型自动化设备的精度要求。

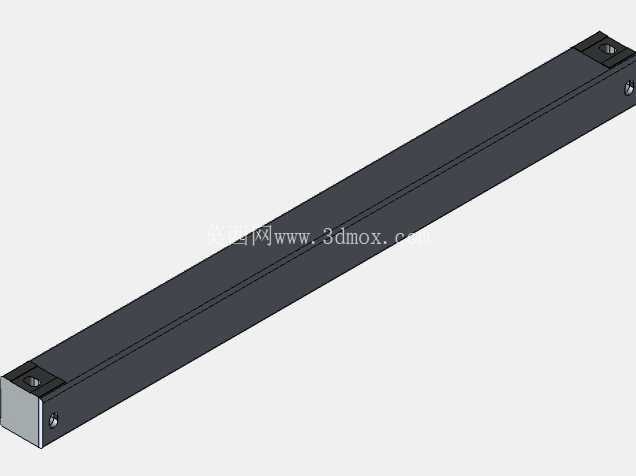

从结构设计思路来看，这款光栅尺采用了分体式滑动结构，尺身主体为铝合金拉伸型材，内部嵌入玻璃光栅刻线载体，读数头通过内置的滑动轴承与尺身导轨配合，保证滑动过程中读数头与光栅刻线的平行度始终维持在允许公差范围内，避免因为安装偏斜或者滑动卡顿导致的计数误差。尺身两端设计了端盖密封结构，配合读数头处的防尘密封条，能阻挡加工过程中的切屑、切削液雾气进入尺身内部，保护玻璃光栅不被污染，适配车间多尘、有少量切削液飞溅的使用环境，不需要额外加装复杂的防护外罩就能满足普通工况的防护需求。

安装边界方面，这款光栅尺的有效测量行程为120mm，尺身总长度要比有效行程长出两端的安装余量和死区长度，安装时需要保证尺身与被测运动轴的平行度在0.1mm/m以内，读数头的安装基面需要和尺身安装基面保持共面，两者之间的间隙控制在1.2mm到1.8mm之间，间隙过大会导致读数信号强度不足，间隙过小则可能在运动过程中出现读数头与尺身的刮擦，损坏内部光学元件。读数头的出线方向可以根据设备安装空间选择侧向或者端向出线，方便在狭小的设备内部布线，避免线缆与运动部件发生干涉。

功能特性上，这款光栅尺输出的是标准的方波差分信号，能直接匹配市面上绝大多数的数显表（也就是常说的DRO）和运动控制卡，不需要额外加装信号转换模块，接线时只需要对应连接电源、A/B相脉冲信号和零位信号就能完成调试，零位标记设置在尺身的固定位置，方便设备回零操作时建立统一的坐标基准。尺身表面做了阳极氧化处理，不仅能提升铝合金表面的硬度，避免安装过程中刮擦损伤尺身，还能起到一定的防锈作用，在湿度较高的车间环境里也不会轻易出现表面锈蚀的问题。读数头内部的光学元件做了防震固定处理，能承受设备运动过程中产生的常规振动，不会因为普通的机床振动导致光学元件移位，影响检测精度。

在实际选型搭配的时候，要注意被测轴的最大运动行程不能超过光栅尺的有效量程，同时要预留出至少3mm的两端缓冲余量，避免运动超程时撞坏读数头或者尺身端盖。如果是用在高速运动的轴上，还需要确认读数头的最大响应速度是否匹配轴的运动速度，避免高速运动时出现脉冲丢失导致的计数误差。这款光栅尺的安装孔采用了标准的孔距设计，能直接替换同规格的其他品牌光栅尺，不需要重新加工安装基面，降低设备改造的成本和工作量。
