BMP180气压传感模块高精度结构建模

这款BMP180气压传感模块的三维建模，完全还原了实物的结构细节与安装特征，可直接用于嵌入式开发项目的结构适配、PCB布局校验以及整机装配仿真环节。从实际工程应用场景来看，这类气压传感模块常被集成在小型无人机飞控系统、户外便携气象监测设备、室内导航定位终端、 Arduino开源硬件开发项目以及智能家居环境感知单元中，核心作用是通过检测大气压强参数换算得到海拔高度数据，同时辅助完成环境气压的实时采集，为设备的高度定高、环境参数感知提供可靠的传感数据支撑。

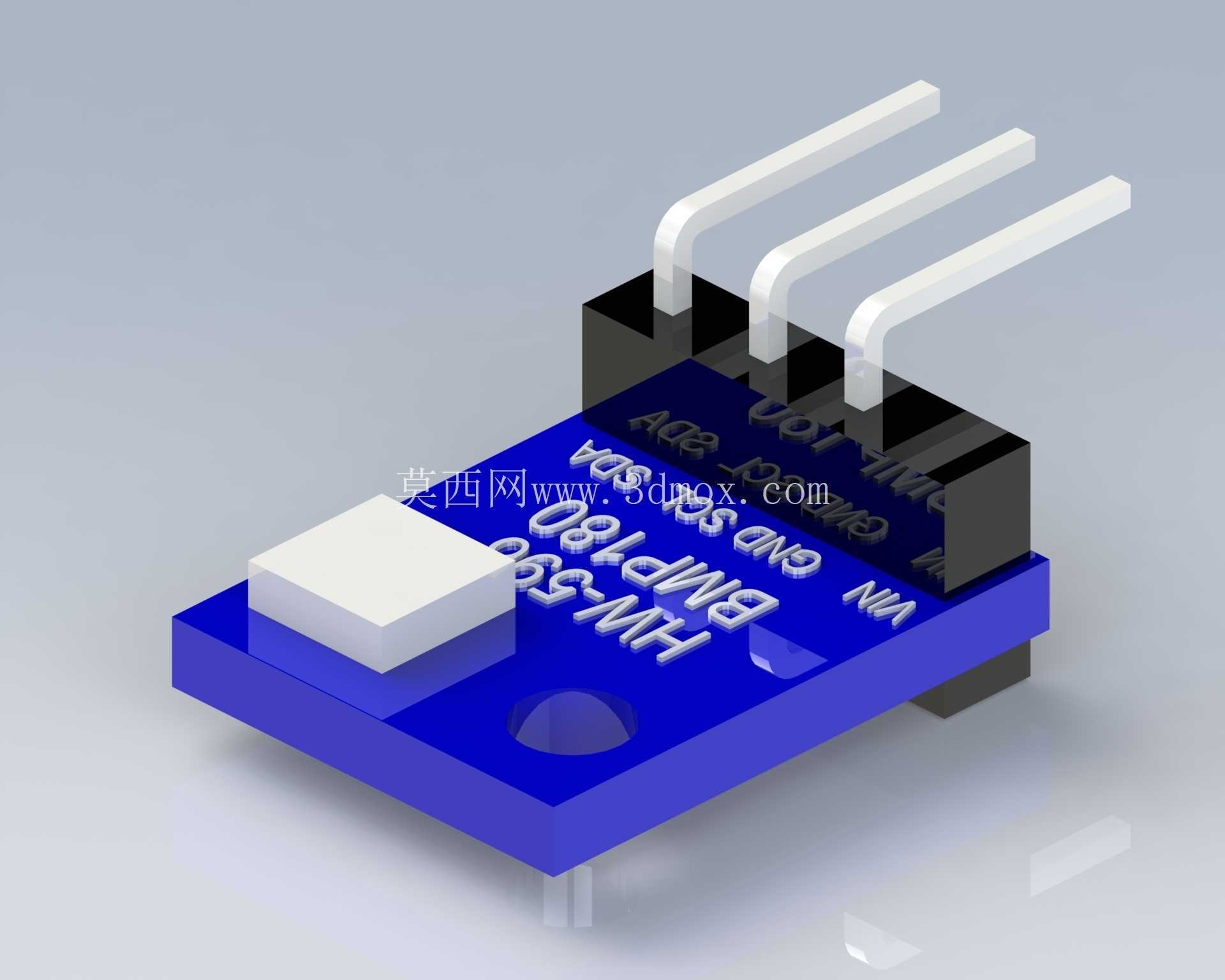

建模过程中首先还原了模块的核心功能布局：蓝色PCB基板作为整个模块的承载基础，表面丝印清晰还原了引脚定义标识，包括VCC、GND、SCL、SDA四个通讯与供电引脚的对应位置，三个直插式排针按照标准2.54mm排针间距设计，引脚长度与焊盘位置完全匹配实物焊接后的实际状态，可直接用于PCB封装库的匹配校验，避免硬件设计阶段出现引脚间距不匹配、焊盘对位偏差的问题。基板上的核心传感芯片区域采用白色方块塑封结构还原，对应BMP180传感芯片的实际封装尺寸，旁边预留的圆形开孔位置完全匹配实物的气压感应通气孔设计，建模时特意保留了开孔的深度与孔径参数，确保结构仿真时不会遮挡气压感应通路，还原真实的气压采集物理环境。

从安装边界尺寸来看，整个模块的基板长宽尺寸完全参照实物的通用模块规格设计，排针伸出基板的高度、基板厚度以及元件凸起高度都做了1:1还原，在进行整机结构设计时，可以直接将该模型导入装配体中，校验模块与周边结构件的安装间隙，比如在无人机飞控舱布局时，可提前确认排针与飞控主板的接插高度是否会和舱盖产生干涉，通气孔位置是否会被周边结构遮挡影响气压检测精度；在桌面级开发项目的外壳设计中，也可以直接参考该模型的尺寸预留安装位与通气槽，避免后期打样出现装配适配问题。

设计思路上完全遵循实物的工程逻辑，没有做多余的结构简化：排针的金属引脚部分与黑色塑料基座做了分色分结构处理，PCB基板边缘的倒角、焊盘的凸起细节都做了还原，甚至基板背面的贴片元件位置也按照实物布局做了对应建模，确保模型在用于渲染展示、装配教学时能够完全还原实物的真实状态。对于嵌入式开发从业者与结构设计人员来说，这个模型既可以用于硬件项目的前期结构验证，减少实物打样的适配调整次数，也可以作为开源硬件教学的演示模型，直观展示气压传感模块的结构组成与引脚布局，帮助开发者快速理解模块的安装要点与使用注意事项。在实际选型适配时，通过该三维模型可以提前确认模块的安装空间是否满足设计要求，引脚接插方向是否符合主板布局，通气孔的朝向是否能够保证气压采集的准确性，从结构层面规避后期硬件组装时可能出现的各类适配问题，提升项目开发的效率，减少反复调整结构的时间成本。
