圆柱漫反射光电红外感应探头

这类圆柱式红外光电探头在自动化产线、包装输送、立体仓储和小型设备改造里出现频率很高，核心作用是把物体到位、遮挡、计数或通过状态转换成开关信号。现场使用时，它通常安装在输送带侧边、料道支架、分拣机构入口或设备防护区域附近，不需要与被测件机械接触，依靠红外光发射与接收回路判断前方是否存在反射物。相比机械限位拨杆，光电式探头没有往复碰撞磨损，面对纸盒、塑料件、金属工件、包装袋等不同材质时，只要表面能够形成有效反射，就可以完成非接触检测。

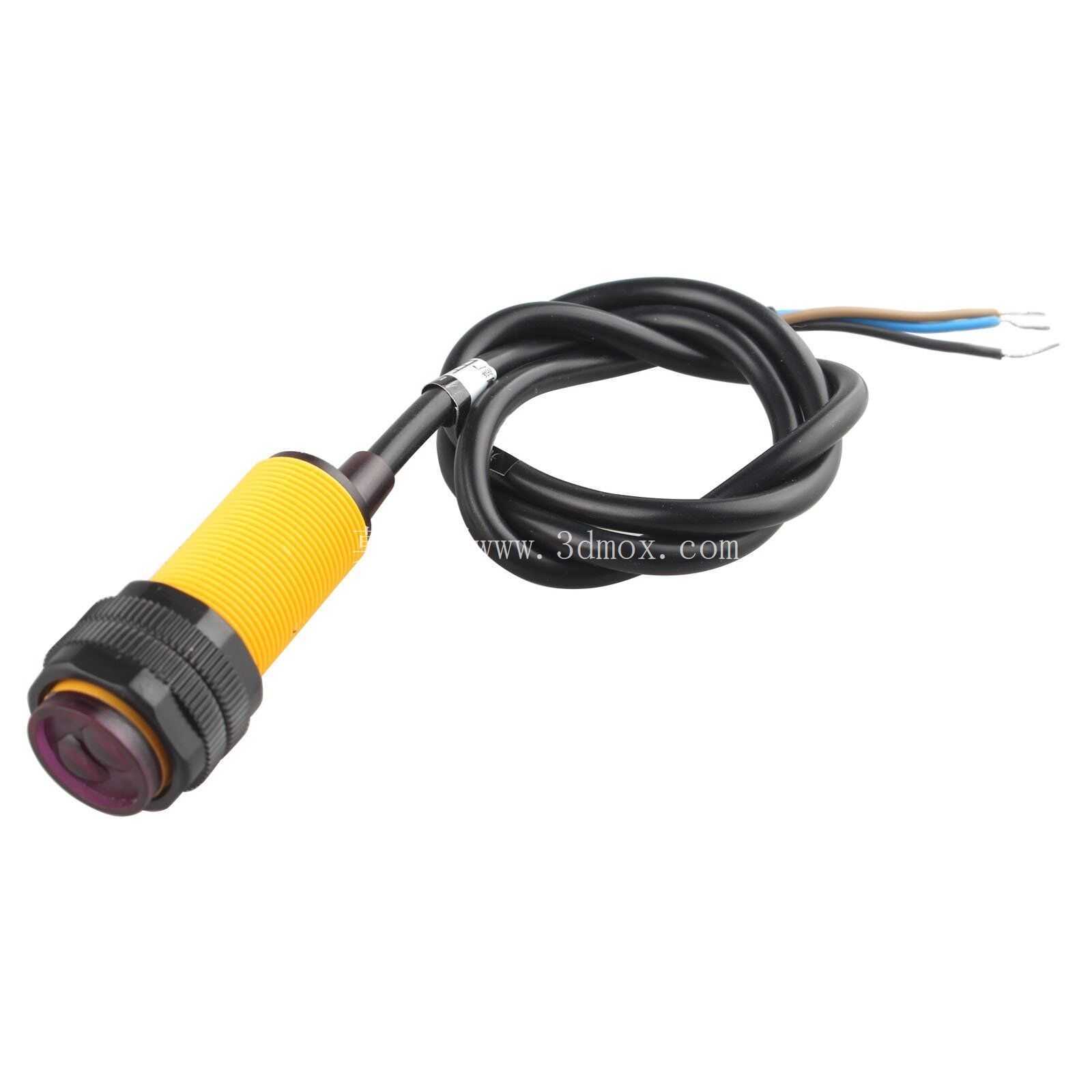

从结构上看，探头主体采用M18圆柱壳体思路，前端为光学窗口，中段带螺纹和锁紧螺母，后部连接柔性电缆。圆柱螺纹段是安装边界里最关键的部分，设计支架时应预留贯穿孔或开槽孔，通过两侧螺母把探头固定在钣金件、铝型材或调节支架上。开槽安装位比圆孔更实用，调试阶段可以沿轴向微调探头与检测面的距离，也能在小范围内修正俯仰角度。前端光学面需要留出无遮挡空间，不能让安装板边缘、线束扎带或设备框架进入视场，否则容易产生误触发。

建模时先按回转体逻辑处理外壳：前端透镜区域、黑色锁紧环、黄色主体段和尾部电缆护套分别建立独立特征，便于后期表达材质和装配关系。螺纹段不必只追求视觉牙型，而应把公称直径、六角锁紧螺母厚度、扳手空间和轴向可调范围表达清楚，因为这些尺寸直接影响支架开孔与现场安装。尾部电缆要保留自然弯曲半径，不能折成锐角；实际布线中，电缆会随设备振动反复摆动，若出线口处应力集中，长期运行容易造成芯线断裂。模型中将电缆盘绕形态、出线方向和三根芯线末端剥线状态做出区分，能够帮助布局人员检查拖链、线槽和接线端子之间的路径。

功能设计上，该类探头一般通过红外发射管向前投射光束，接收管捕捉由物体表面反射回来的光强变化，内部电路再把模拟光信号整形成稳定的开关量输出。工程选型时不能只看外观，还要结合检测距离、被测物颜色、表面粗糙度、环境光照和安装角度判断。深色吸光物体需要缩短安装距离，浅色高反射物体可以获得更稳定余量；倾斜镜面或强反光膜有时会把光束反射到异常方向，调试时应让光轴大致垂直于被测面，并通过实物来回测试确认临界点。

在产线布局中，这种探头常被用于箱体到位检测、流水线计数、机械手取放料确认、升降料仓缺料提示和门禁安全区域判断。安装高度要兼顾检测光斑大小与机械防护，过低容易被跑偏工件刮擦透镜，过高则可能降低小物体检测可靠性。若周围存在切削液、粉尘或飞溅物，前端光学面应避开直接喷淋方向，并在维护规程中保留定期擦拭步骤。接线侧需要区分电源正负极与信号线，线缆进入端子排前应留有余量，运动部位附近则要使用拖链或固定点约束，避免插头和芯线承受拉力。

三维布局阶段，把探头放入组件时不能只放一个孤立圆柱体，还要同步建立检测方向、安装螺母、支架孔位和电缆走向。光学前端建议保留明确的朝向参考，使电气与机械工程师在评审时能一眼判断光束覆盖区域。对于输送线两侧对射或反射板方案，还需要校核两支器件或反射板的同轴度；对于漫反射方案，则要关注工件最小尺寸与光斑位置。模型通过把壳体、螺纹、透镜、电缆和剥线端完整表达，可以在设备干涉检查、安装空间确认和维护可达性分析中直接使用，减少后期因螺母无法锁紧、电缆折弯不足或光学窗口被遮挡带来的返工。
