TO-220封装集成电路通用散热结构件

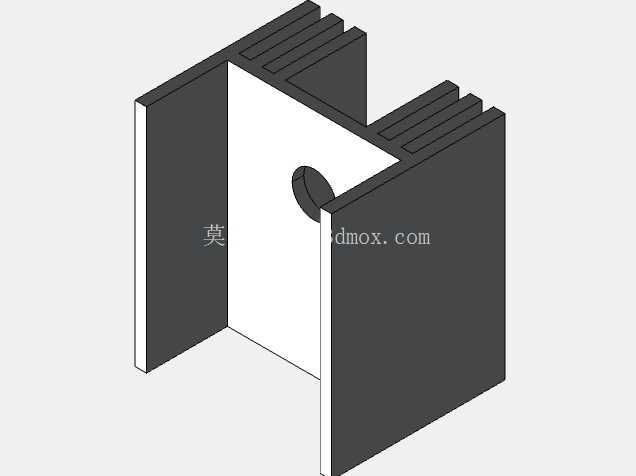

　　在中小功率电子设备的硬件开发环节，TO-220封装器件的散热处理一直是结构设计中容易被忽略却直接影响整机可靠性的细节，这类封装广泛覆盖线性稳压器、功率MOS管、双极型功率晶体管、小功率可控硅等常见功率器件，工作时的结温如果长期超出额定阈值，轻则出现输出参数漂移、稳压精度下降，重则引发热击穿造成器件永久性损坏，甚至波及周边电路的安全运行。这款适配TO-220封装的散热结构件，正是针对板载功率器件的散热需求设计，没有冗余的花哨结构，完全围绕实际安装与散热效率做结构优化。从结构形态来看，它采用双侧带鳍片的U型开槽设计，中间的避让空腔刚好可以容纳TO-220封装的塑封本体，鳍片沿垂直于安装平面的方向排布，在板卡自然对流的散热环境下，鳍片间的空气流道不会被器件本体或者PCB板面阻挡，热空气可以顺着鳍片间隙自然向上流通，不需要额外搭配强制风冷就能满足1-5W耗散功率下的散热需求，适合开关电源、小型工控板、家电控制板、音频功放模块这类对成本敏感、空间紧凑的应用场景。

　　设计过程中首先考虑的是安装边界的适配性，中间预留的安装孔位完全对齐TO-220封装的标准固定孔距，既可以通过螺丝直接将器件与散热片锁合后再插装到PCB上，也可以在散热片对应位置预留插装引脚，直接焊接固定在PCB板面，两种安装方式都不会和周边的电容、电阻、接插件等板载元件产生结构干涉。散热片的基底厚度做了针对性优化，既保证热量从器件接触面到鳍片根部的传导效率，避免基底过薄造成热阻过大，也不会因为基底过厚占用过多板上垂直空间，整体的外形尺寸控制在常规TO-220散热件的通用尺寸区间内，可以直接替换同规格的市售标准散热件，不需要重新调整PCB的封装布局。鳍片的厚度与间距设计也经过实际热场景的校核，鳍片厚度足够保证冲压或者挤出成型后的结构强度，不会在安装锁附螺丝时出现鳍片变形歪斜的问题，鳍片间距兼顾了散热面积与自然对流的通风效率，不会因为间距过小造成积灰后堵塞流道，长期使用过程中散热性能的衰减幅度控制在可接受范围内。接触面的平面度做了严格控制，和TO-220器件金属散热面接触的基底平面没有明显的凹凸形变，实际装配时只需要涂抹很薄的一层导热硅脂就能填充微观层面的接触间隙，不会因为接触面翘曲造成接触热阻飙升，影响实际散热效果。

　　U型的开槽结构除了容纳器件本体之外，还能在器件与散热片之间形成一定的绝缘安全距离，如果需要满足安规要求的绝缘强度，只需要在器件与散热片之间加装标准的TO-220绝缘矽胶片，不需要额外修改散热片结构就能实现带电器件与散热片之间的电气隔离，适配不同安规等级的电路设计需求。在实际选型使用时，这款散热件可以根据器件的实际耗散功率匹配对应的表面处理工艺，常规自然对流场景下采用黑色阳极氧化处理就能提升表面辐射散热效率，如果是成本控制要求极高的消费类电子场景，也可以采用原色铝挤后直接裁切的工艺，不需要额外表面处理就能满足基础散热需求。

　　结构建模过程中完全对齐TO-220封装的JEDEC标准尺寸，安装孔的孔径、孔位公差都按照五金冲压件的通用公差等级设定，导出的三维模型可以直接用于板卡的结构干涉检查，也可以直接导入散热仿真软件中做热阻仿真验证，提前评估不同功耗下的器件结温，减少样机试制阶段的反复改模次数。很多初级结构工程师在选型TO-220散热件时，往往只看散热片的整体体积，忽略了安装孔位对齐、流道方向、接触面平面度这些细节，实际装机后才出现散热效率达不到设计预期、安装时和周边元件干涉、锁附螺丝时散热片变形等问题，这款散热结构件在设计阶段就把这些实际量产装配中会遇到的问题提前规避，不管是做新板卡的结构设计，还是替换现有设备上的失效散热件，都能直接适配，不需要额外做结构修改。
