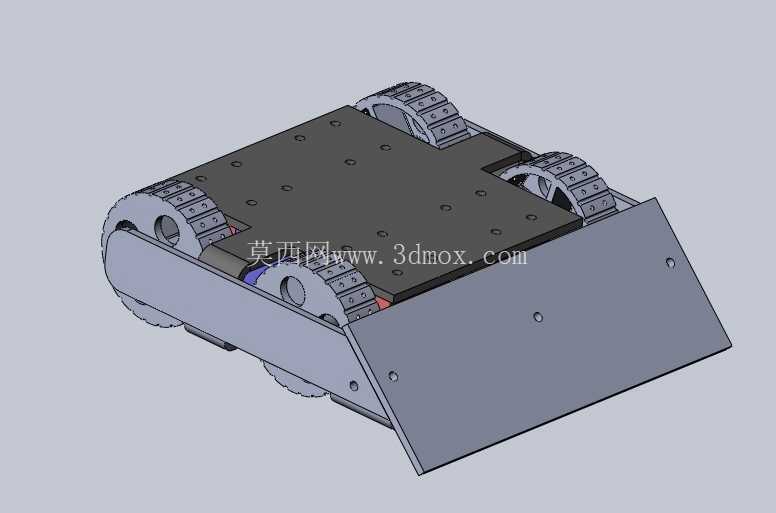

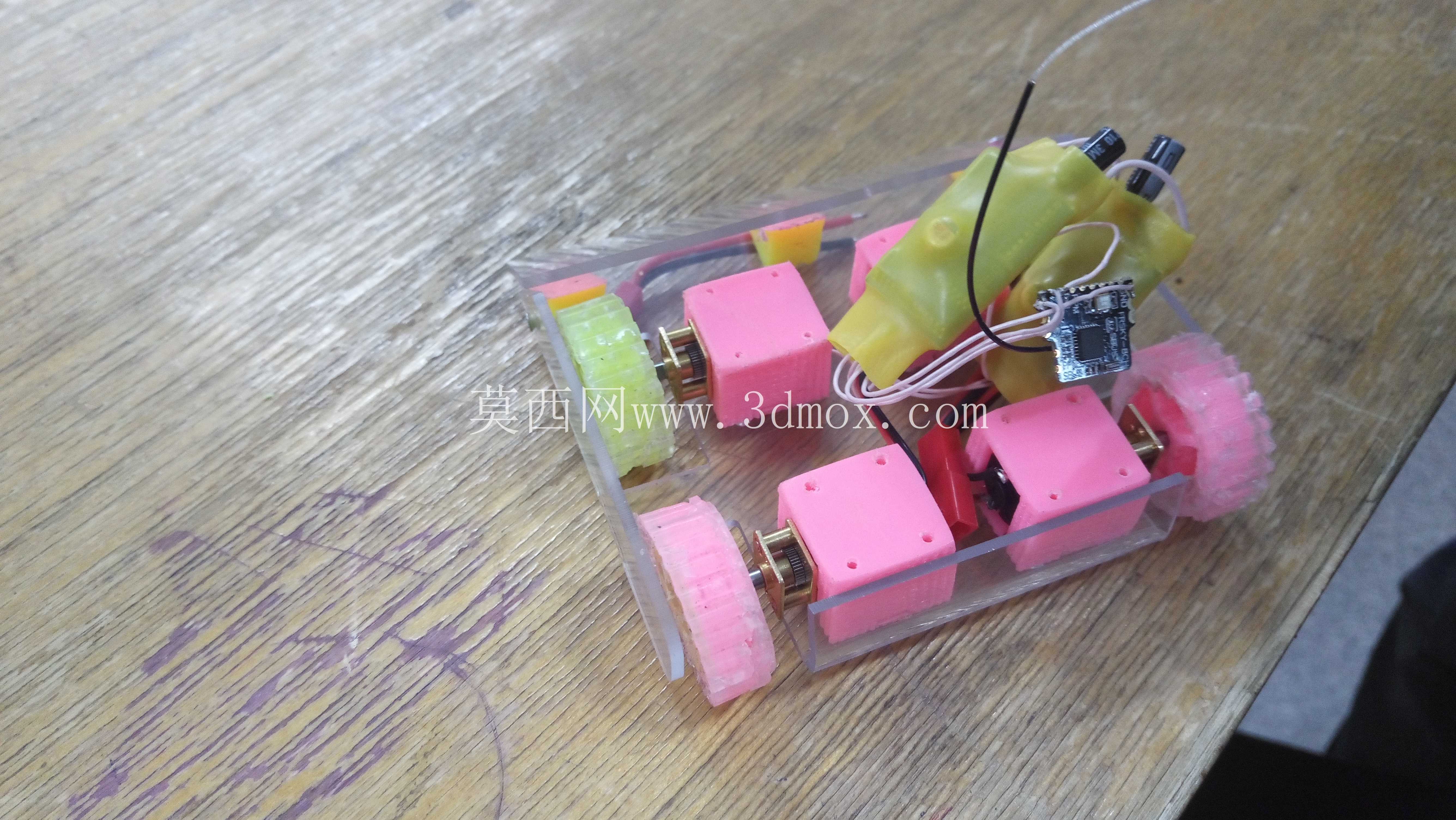

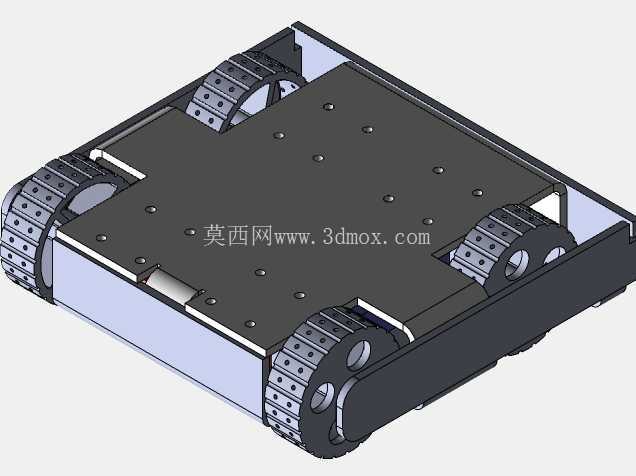

四轮蚂蚁级小型履带移动机器人底盘

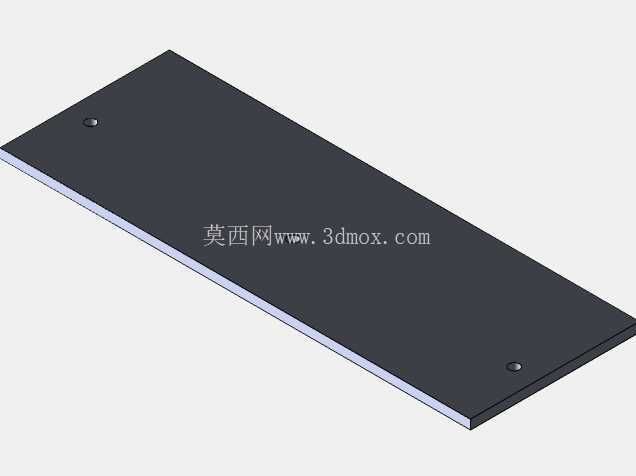

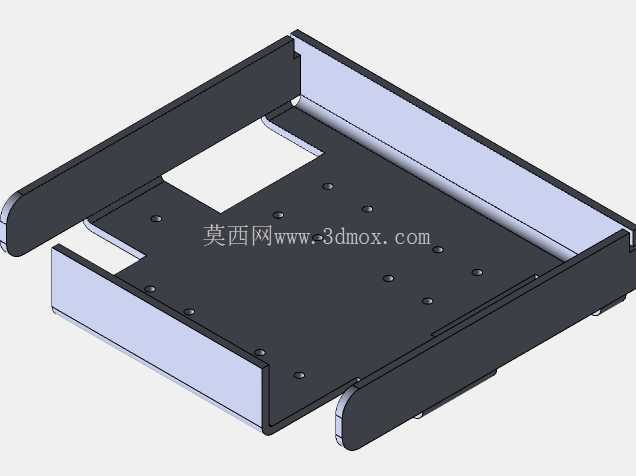

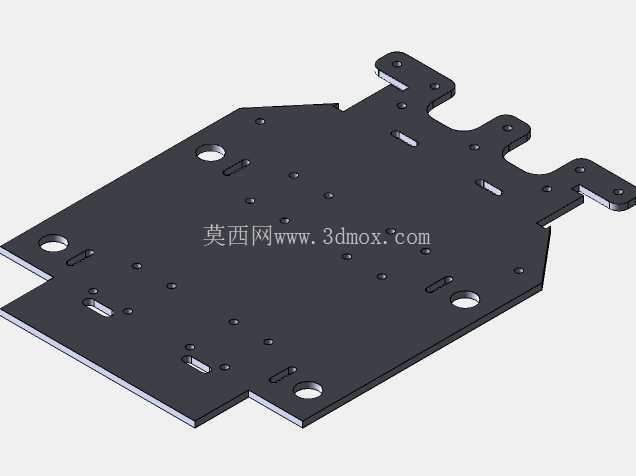

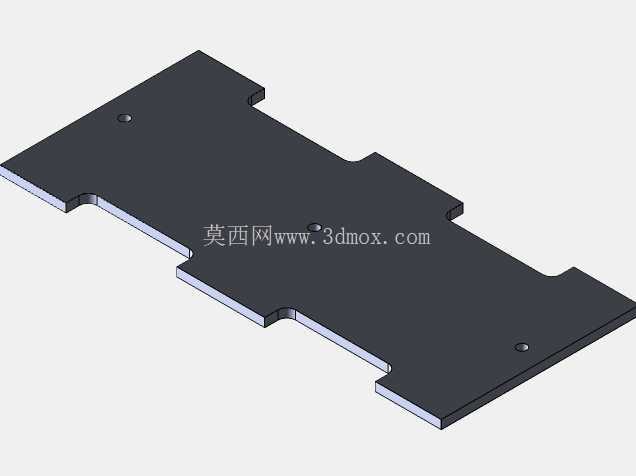

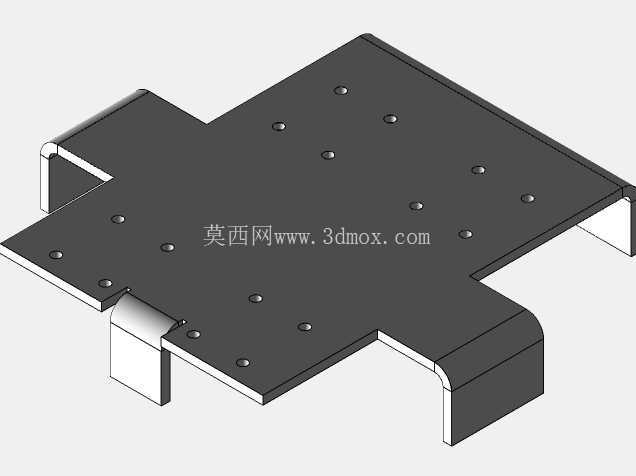

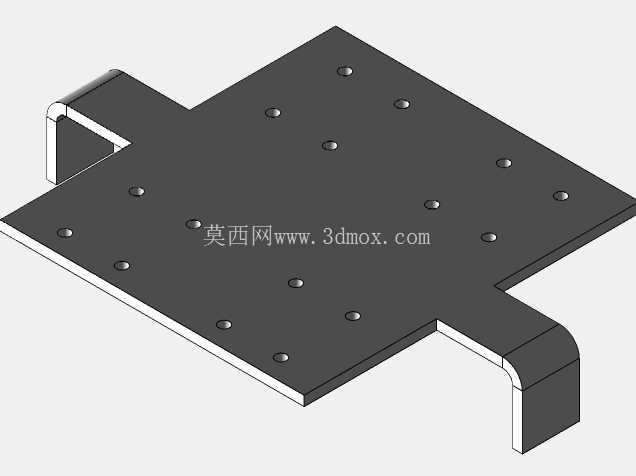

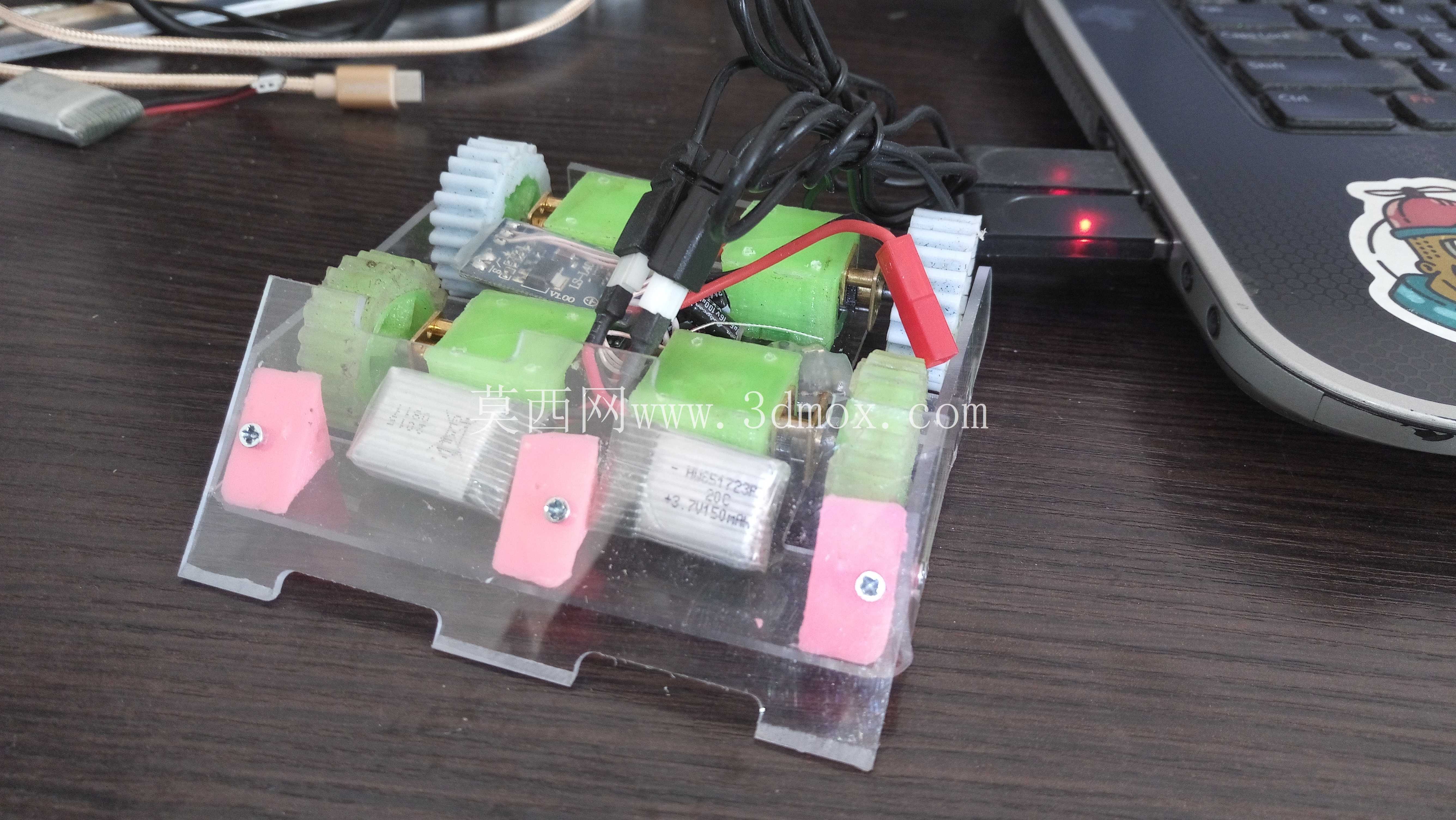

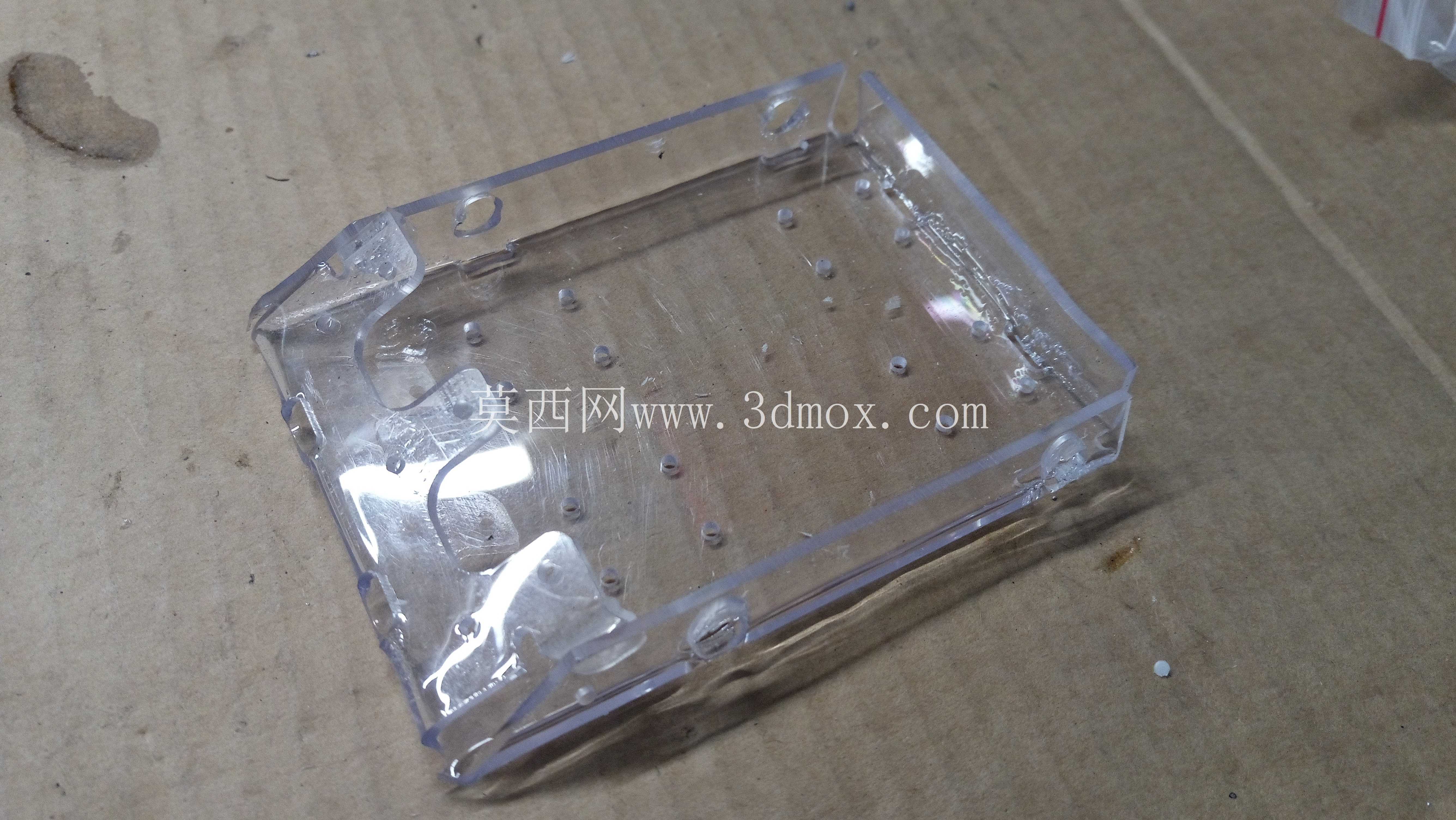

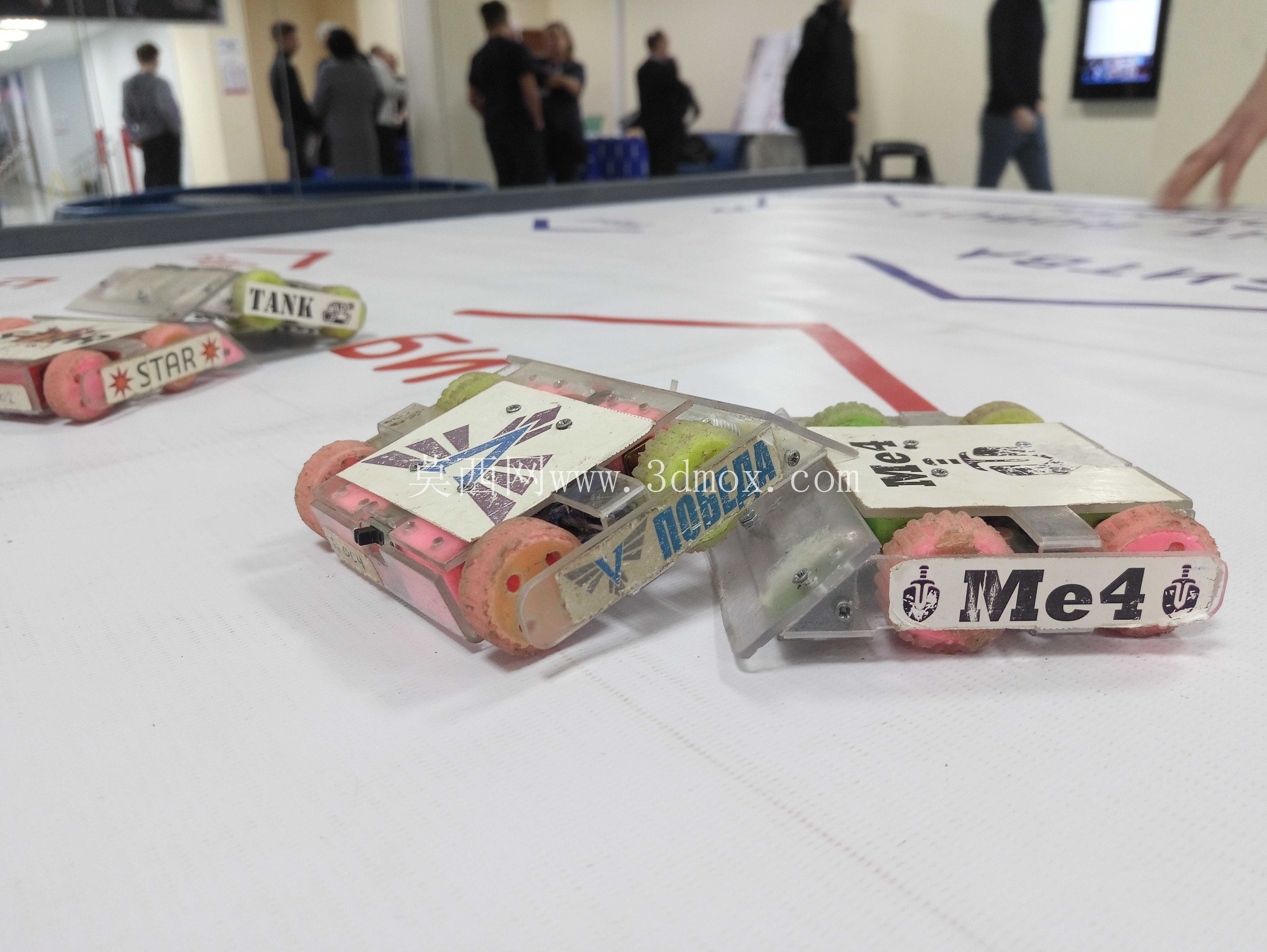

这款小型移动底盘的设计初衷，是面向小型机器人竞赛场景下的轻量化对抗需求，整体结构围绕低重心、高抗损性的核心目标展开，没有设置易脱落、易磨损的外露传动部件，在对抗类场景中能够有效降低被对手勾挂、卡滞的概率。底盘主体承载板采用聚碳酸酯板材加工，这种材料本身具备优异的抗冲击韧性，相比同厚度的亚克力板材抗碎裂能力提升数倍，同时重量更轻，能够在有限的动力输出下预留更多载荷余量给上层功能模块。

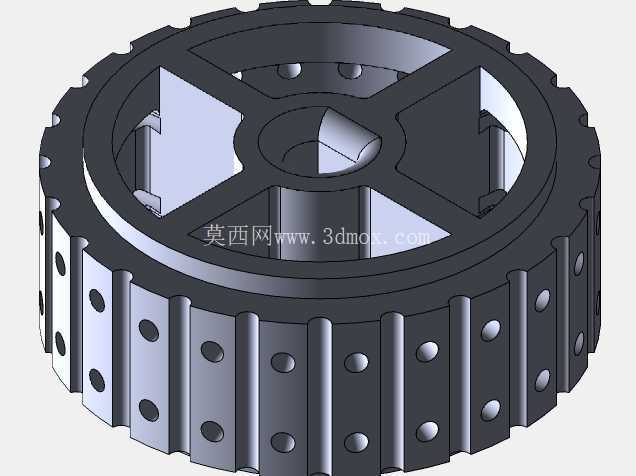

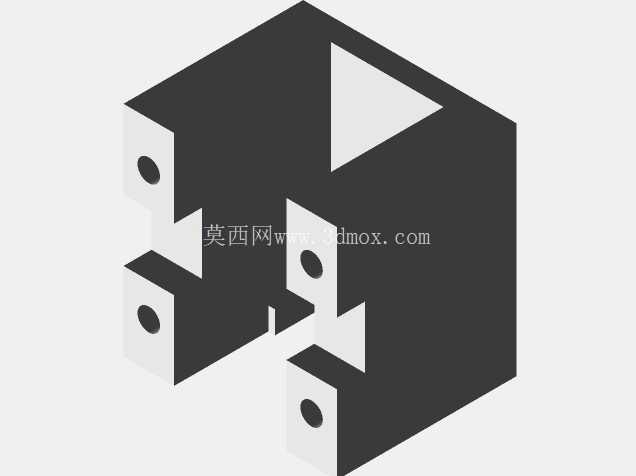

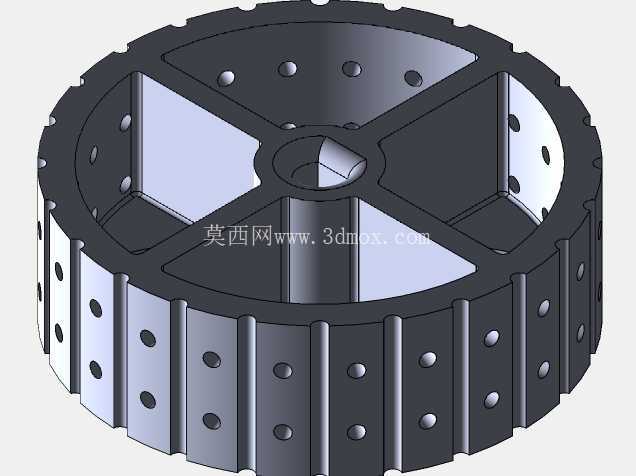

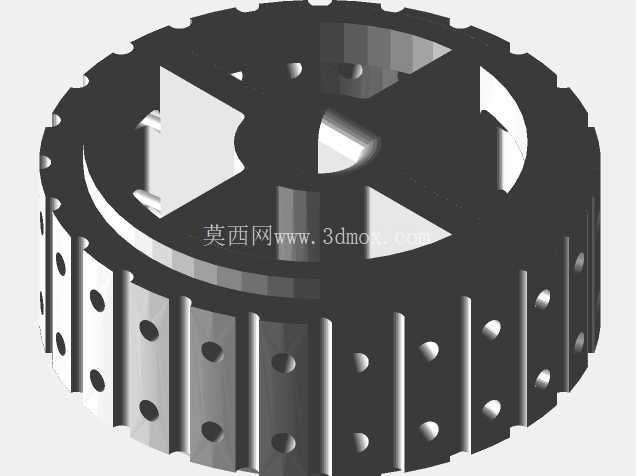

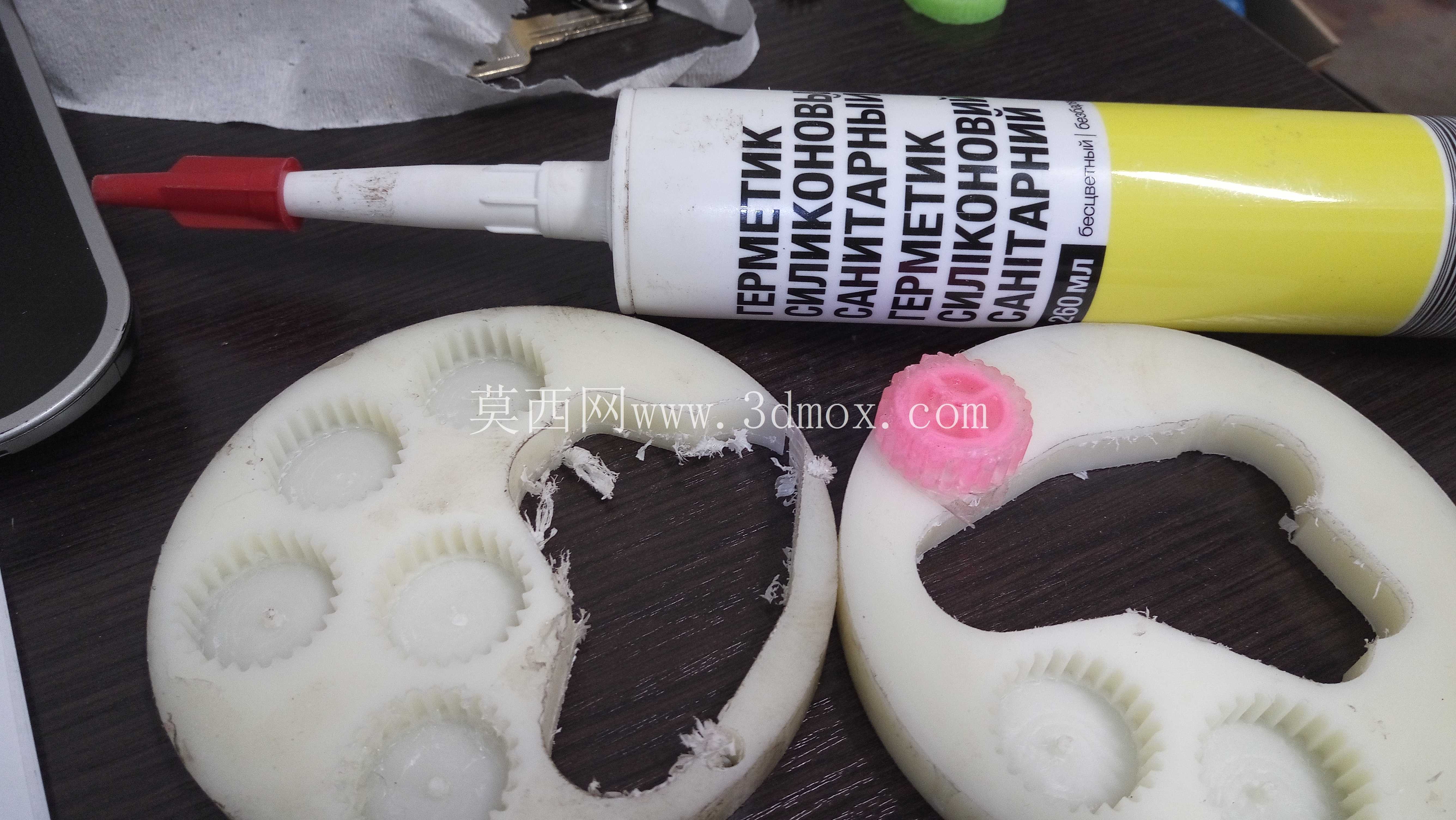

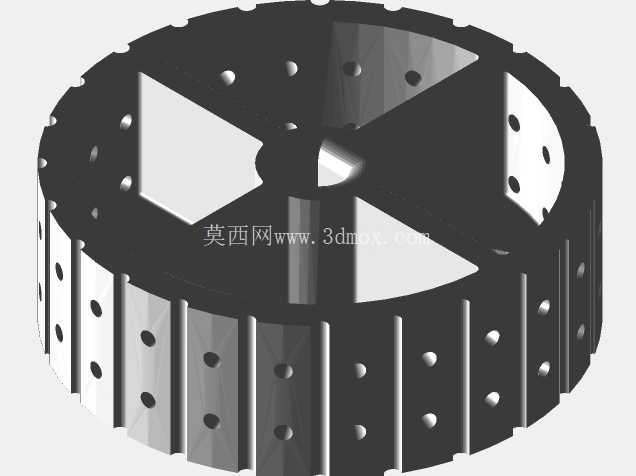

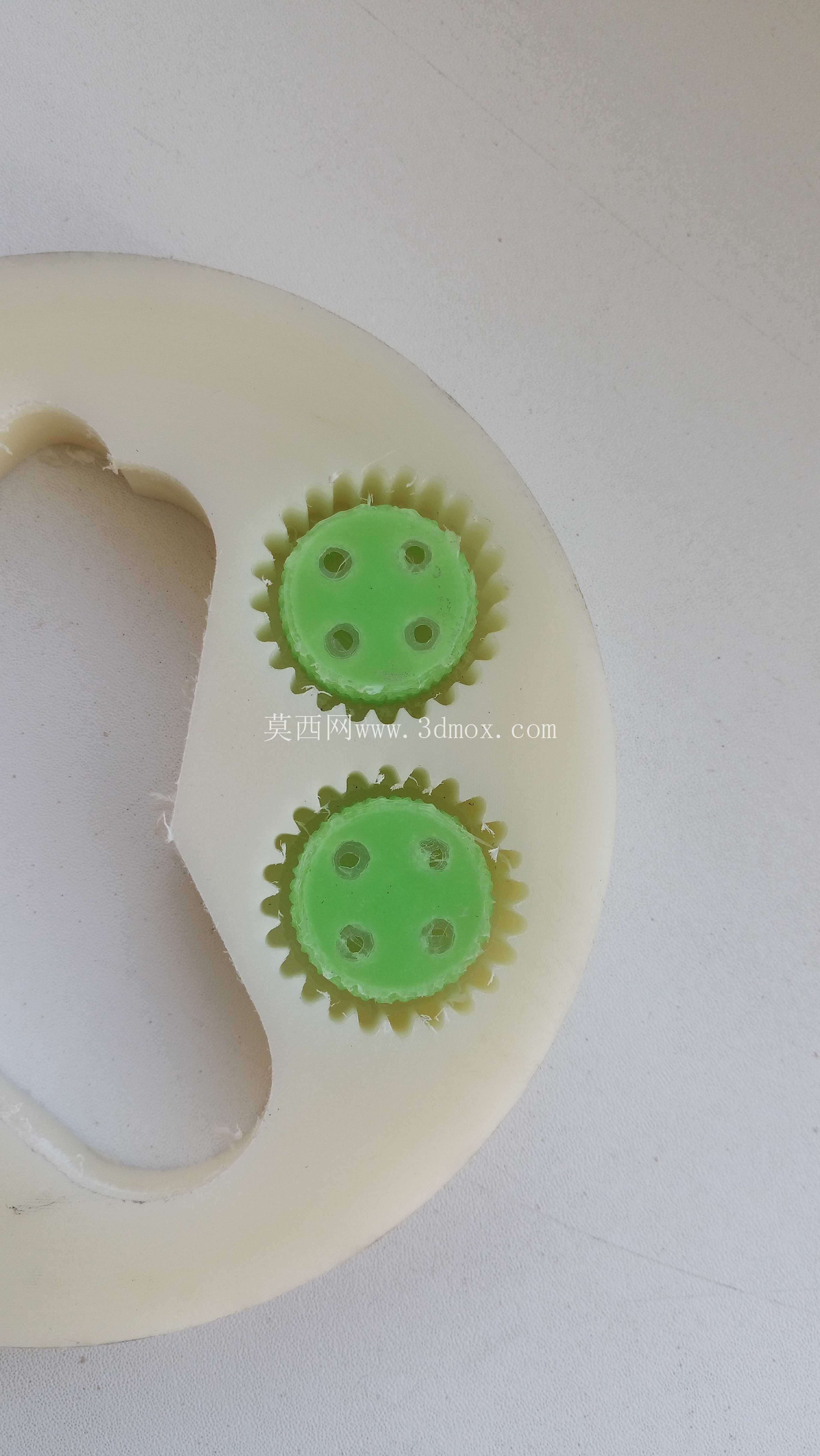

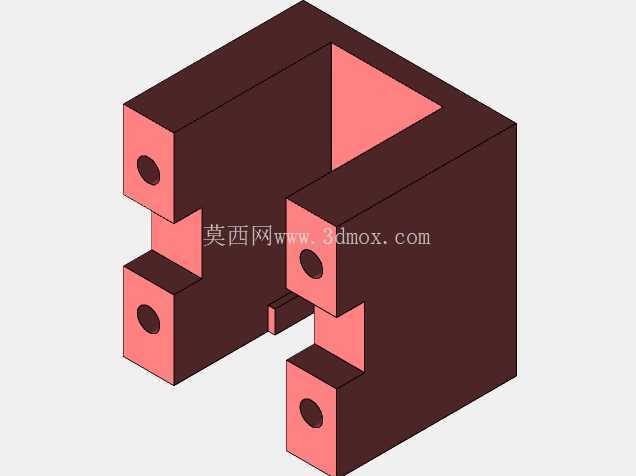

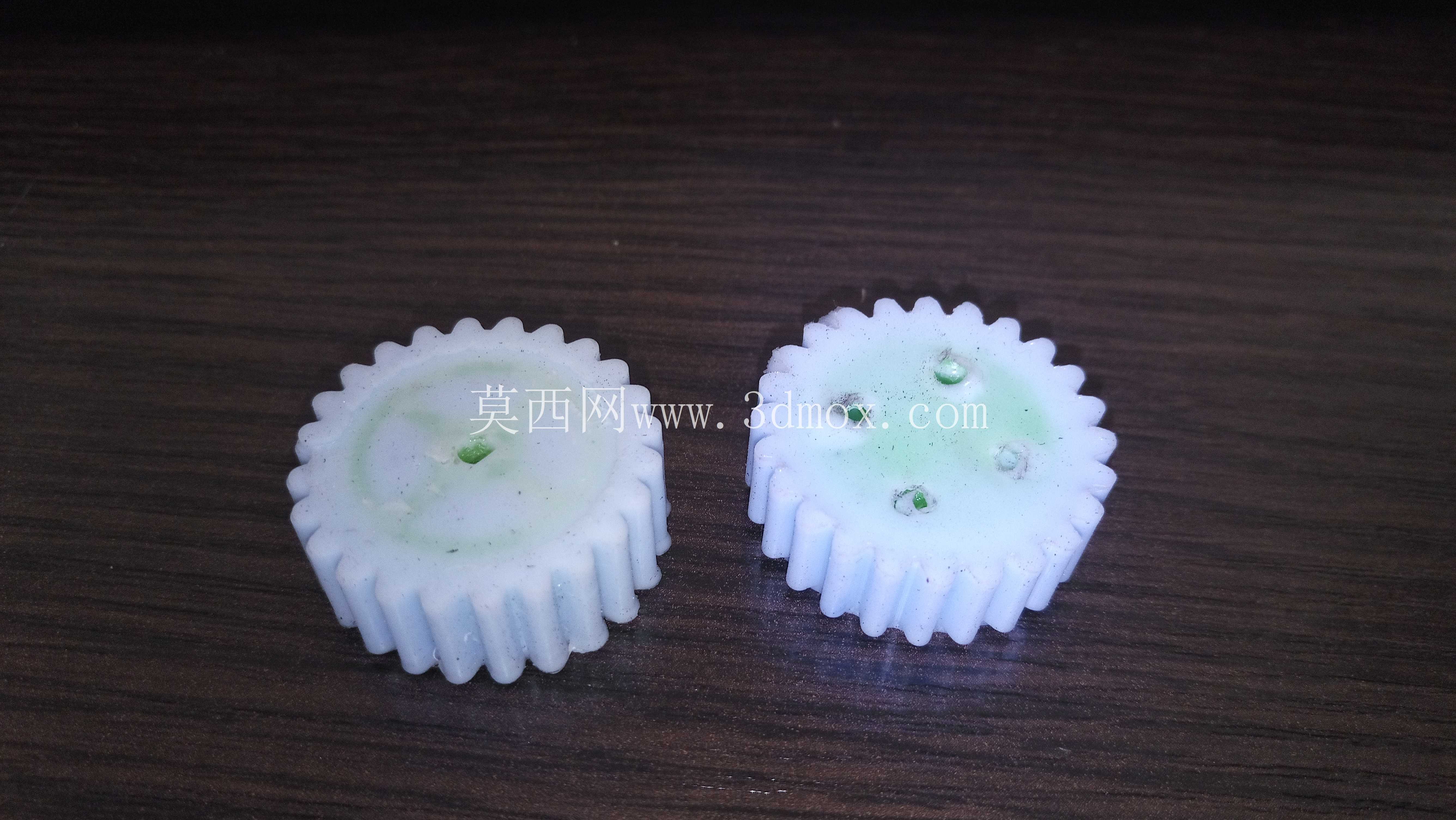

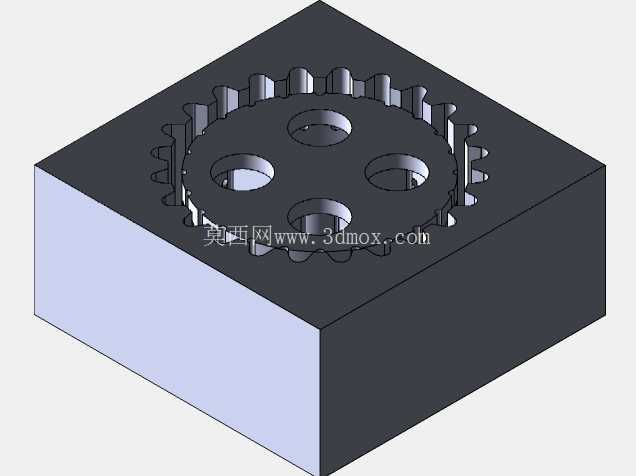

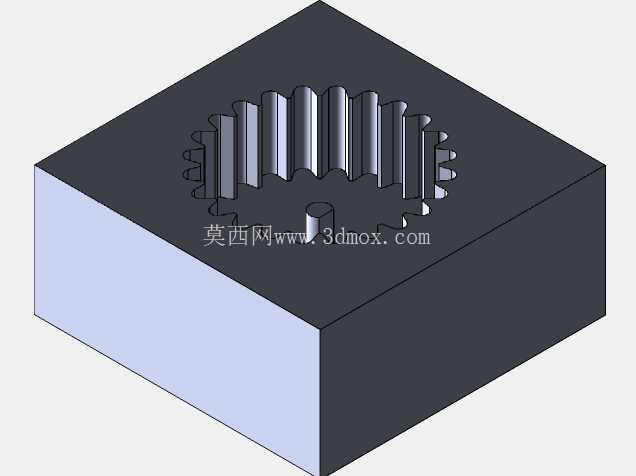

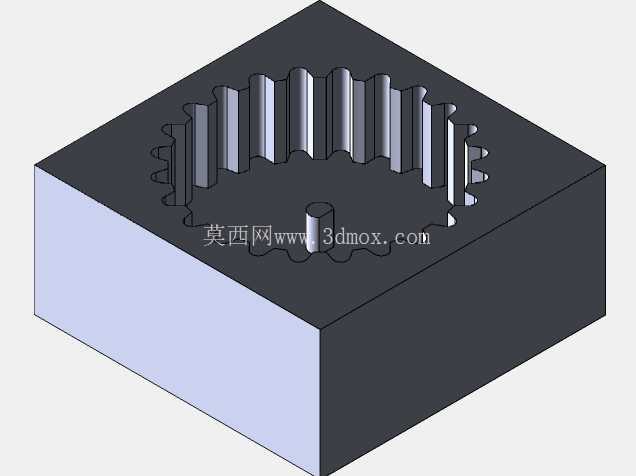

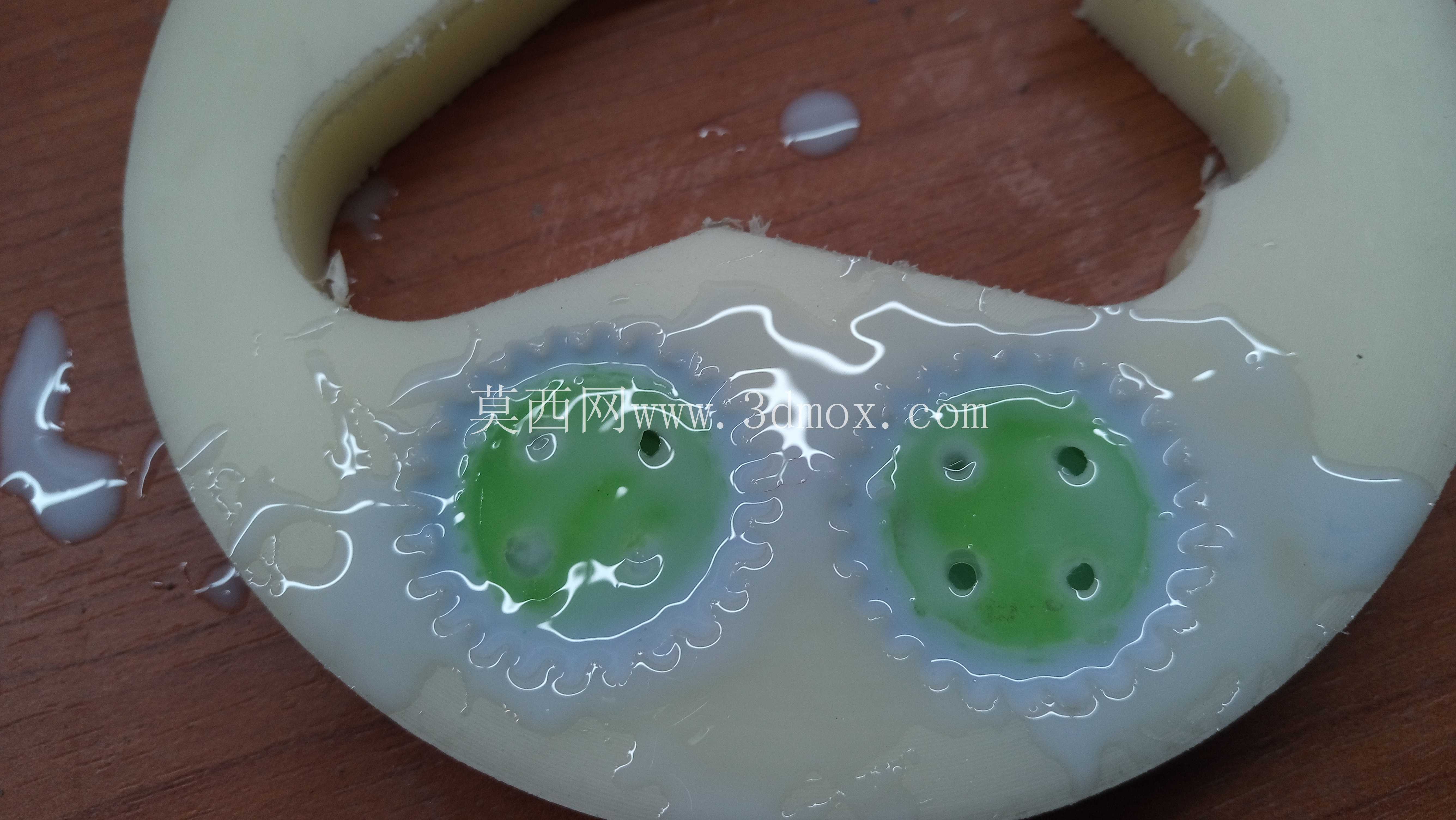

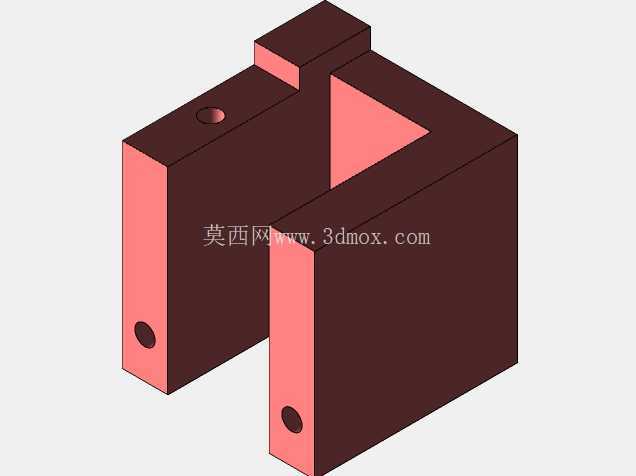

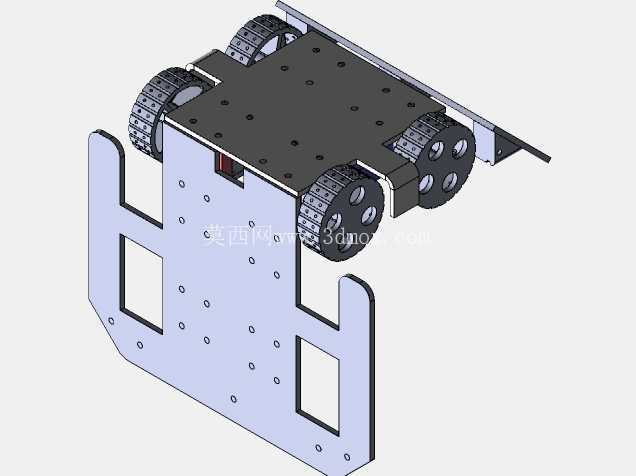

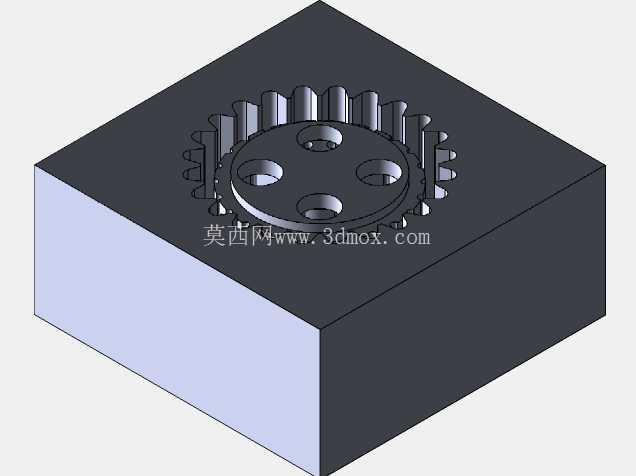

行走单元采用四轮配合履带的结构设计，驱动轮、承重轮以及电机固定支架均采用3D打印工艺制作，在小批量试制阶段能够快速迭代结构细节，不需要额外开模，降低前期验证成本。履带部分采用硅胶密封胶浇注成型，制作时直接将配好的胶料注入预装了轮组的模具中，固化后即可形成与轮齿啮合精度匹配的履带结构，硅胶材质本身的摩擦力较强，在平整硬质地面、轻度粗糙地面都能获得足够的抓地力，同时硅胶具备一定的形变能力，遇到小尺寸障碍物时可以通过履带形变贴合接触面，减少打滑概率。

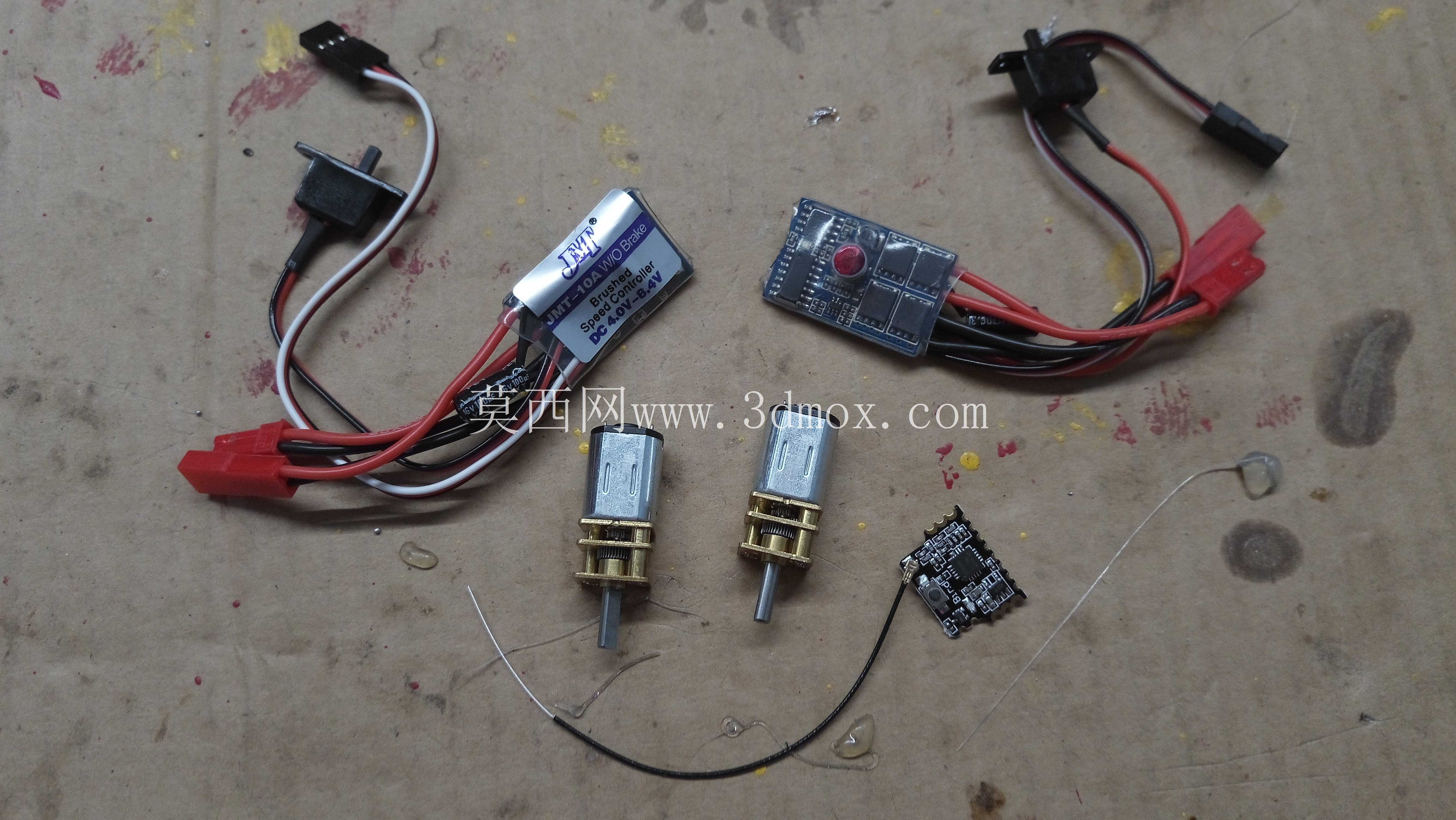

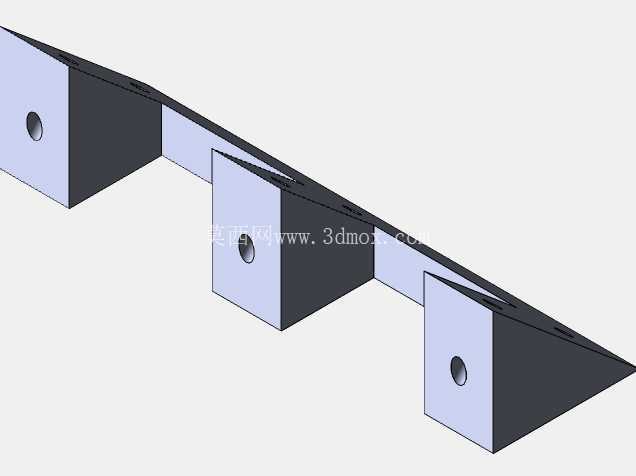

动力单元选用1000kv规格的直流电机配合带齿带轮传动，传动比匹配经过实际跑测验证，在保证足够起步扭矩的同时，能够实现较快的直线移动速度，满足竞赛场景下的快速机动需求。电机安装位预留了调节间隙，装配时可以通过调整电机固定位置张紧同步带，避免长期运行后皮带松弛出现传动丢转的问题。底盘前端设置了倾斜的导流护板，一方面可以在正面碰撞时将冲击力分散到整个承载板结构上，避免单点受力导致板材开裂，另一方面可以在遇到高度低于护板上沿的障碍物时，顺着斜面引导底盘爬上障碍，提升越障通过性。

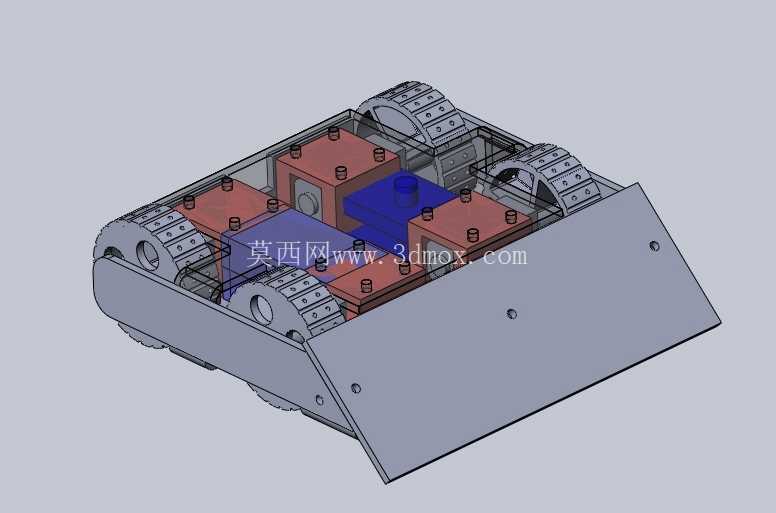

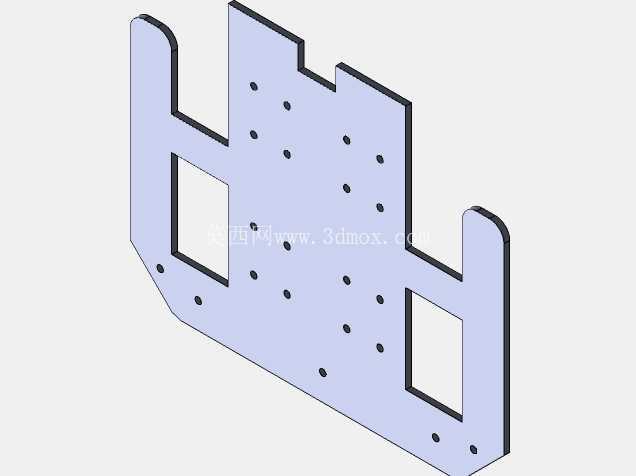

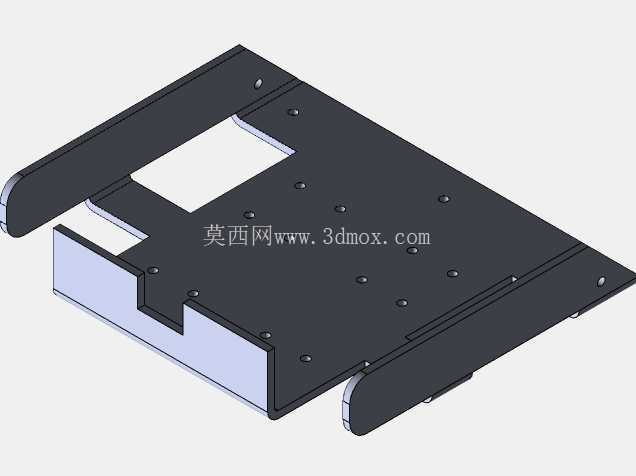

从安装边界来看，承载板上预留了规则排列的安装孔位，孔位间距适配常用的小型机器人标准件安装尺寸，上层可以直接固定控制板、电池、传感器支架、执行机构等功能模块，不需要额外在板材上钻孔，方便使用者根据自身需求快速拓展功能。整体底盘的外形尺寸控制在小型竞赛机器人的规则限制范围内，重心高度经过优化，高速转向、侧面受撞击时不容易出现侧翻问题。

设计过程中特意规避了易损的外露结构，所有传动部件都隐藏在履带与侧护板之间，对抗过程中即使发生剐蹭、碰撞，也不会直接损伤传动核心部件。轮组的转动部位预留了足够的配合间隙，不会因为加工公差或者轻微形变出现卡滞问题，履带的张紧度也可以通过调整承重轮的安装位置进行微调，长期使用后如果履带出现轻微松弛，不需要重新浇注履带，只需要调整轮位即可恢复合适的张紧力。

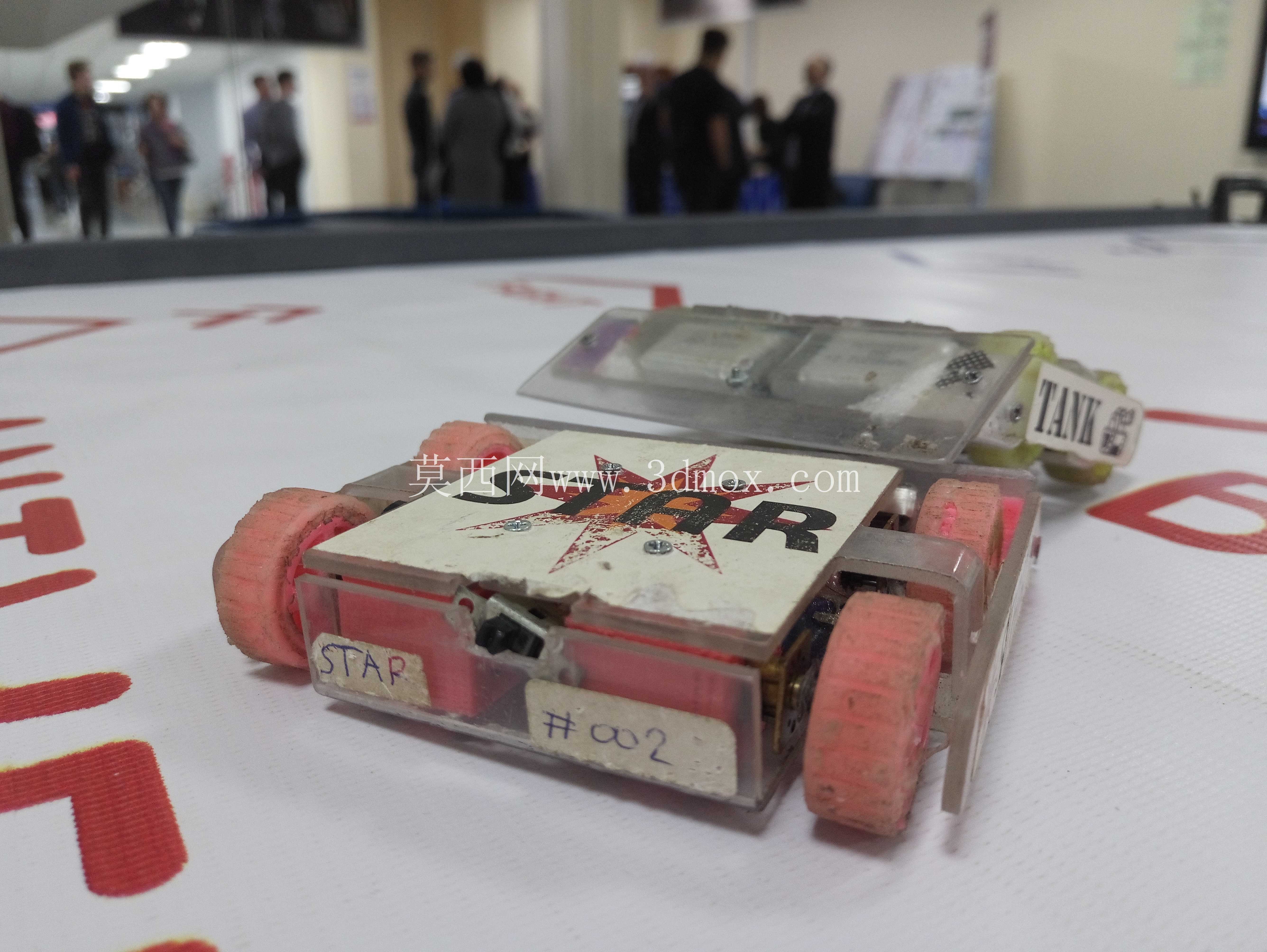

在实际应用中，这款底盘除了用于机器人竞赛场景，也可以作为小型巡检机器人、教学实验机器人的移动基础，使用者只需要在上层搭载对应的功能模块，就可以实现循迹移动、避障行走、图像采集传输等不同功能。整体结构的装配难度较低，所有零部件都采用常见的紧固件连接，不需要特殊的装配工具，即使是刚接触机器人结构制作的爱好者，也可以参照结构关系快速完成整机组装。结构设计时充分考虑了不同加工工艺的适配性，如果需要小批量生产，3D打印的轮组和支架也可以替换为注塑件，进一步降低批量生产成本，聚碳酸酯板材也可以根据需求替换为碳纤维板材，在保证结构强度的前提下进一步降低整机重量，提升动力冗余。
