多传感集成家用安防监测装置

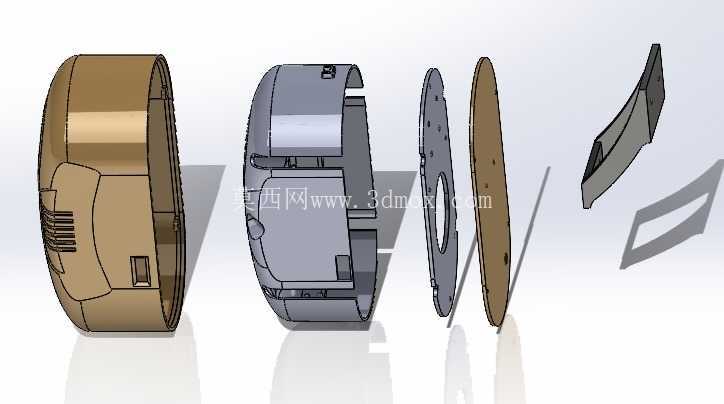

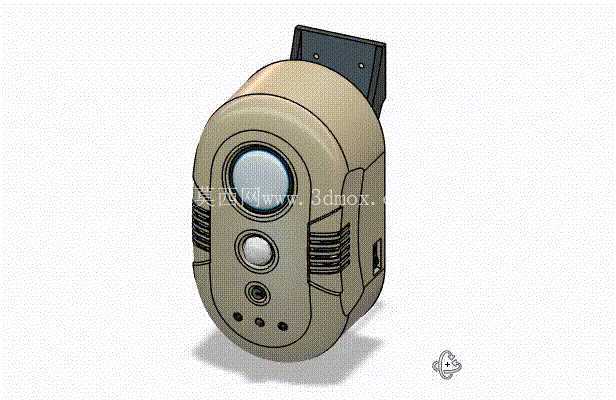

在民用住宅安防与环境监测领域，单一功能的探测设备往往存在监测盲区，无法覆盖家庭场景下火灾、燃气泄漏、非法入侵等多类风险，这款集成多类传感模块的家用监测装置，正是针对普通家庭的复合安全需求设计。从实际落地场景来看，该装置可直接壁挂安装在住宅客厅、卧室顶部或墙面高位，无需复杂布线，适配绝大多数平层住宅的安装条件，背部的挂装结构预留了标准墙面安装孔位，安装时仅需在墙面打入两枚膨胀螺丝即可完成固定，设备整体外轮廓采用圆角过渡设计，无尖锐突出结构，避免日常活动中磕碰造成损伤，外壳采用阻燃ABS材质注塑成型，即便设备周边出现短时高温，外壳也不会出现熔融滴落的情况，符合家用电子设备的阻燃安全要求。

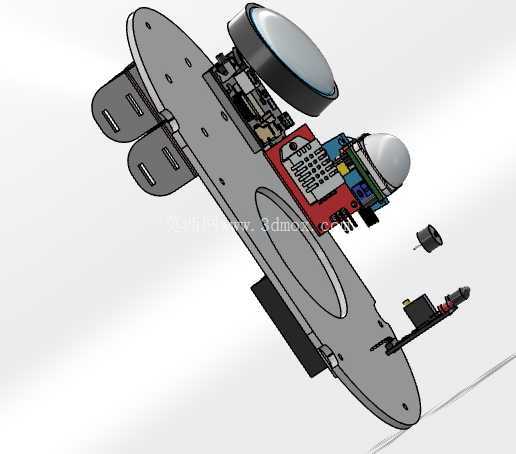

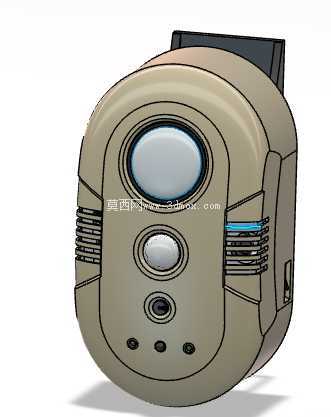

从功能集成逻辑来看，设计阶段没有采用多模块简单堆叠的方案，而是将所有传感元件与控制电路整合在同一块定制PCB上，减少了内部接插件的数量，降低了长期使用过程中接插件松动导致的设备故障概率。设备顶部的大尺寸圆形结构为自动对焦USB摄像头模块，可实现家中场景的实时视频采集，区别于普通家用摄像头的独立安装形式，该模块与其他传感模块联动，当其他传感器触发异常信号时，摄像头可自动转向异常方位采集画面，无需额外配置云台结构，压缩了整体设备体积。摄像头下方的圆形结构为蜂鸣器出声孔对应的导音结构，蜂鸣器采用高分贝压电式元件，当检测到异常信号时可发出85dB以上的提示音，即便在卧室关门的状态下也能清晰听到警报声。

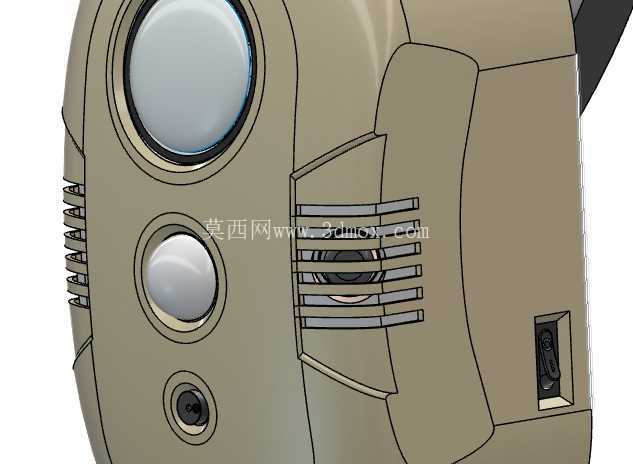

蜂鸣器下方的小圆孔对应红外传感器KY-026的探测窗口，该传感器可对7米范围内的火焰特征与高温辐射做出响应，识别初期火灾的红外特征，区别于传统烟雾探测器仅能检测烟雾颗粒的局限，该传感器可在烟雾尚未扩散到设备位置时，提前识别火焰产生的红外辐射，缩短火灾预警的响应时间。设备侧面的格栅结构为气体流通通道，内部对应安装MQ2气体传感器模块，可对天然气、液化石油气、一氧化碳等常见有害气体的浓度进行实时监测，格栅的开孔角度经过调整，可避免灰尘直接落在传感器探头上，同时保证空气可自然流通到传感器检测面，无需额外加装气泵即可实现检测，降低了设备运行的功耗与噪音。

设备底部的三个小圆点为LED状态指示灯，分别对应设备供电、传感模块工作状态、网络连接状态，不同颜色的灯光组合可直观反馈设备当前运行状态，用户无需查看手机APP即可快速判断设备是否正常工作。设备内置移动电源模块，在外部市电断开的情况下仍可维持8小时以上的连续运行，避免家庭停电时设备失去安防监测能力。温湿度传感器集成在PCB板边缘，通过外壳侧面的小孔与外界空气接触，可实时监测安装位置的环境温湿度，一方面可在环境温湿度出现异常时给出提示，另一方面可对气体传感器、红外传感器的检测数据做温湿度补偿，减少环境温湿度变化导致的检测误报。设备正面最下方的小尺寸探测窗口对应PIR HC SR501人体运动传感器，可对5米范围内的人体移动做出检测，当用户家中无人时，若检测到异常移动即可触发入侵警报，实现防盗监测功能。设备侧面设置的开关按钮可实现设备的快速激活与关闭，用户在家时可手动关闭入侵监测功能，避免日常活动触发误报。

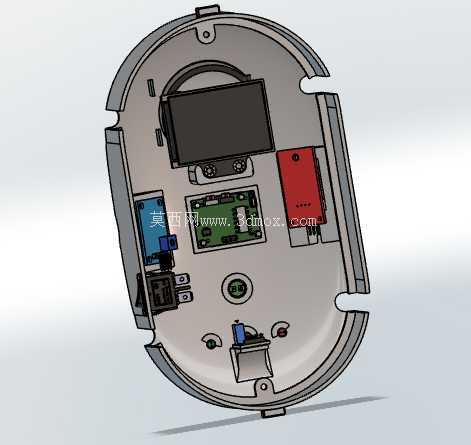

从结构设计细节来看，所有传感器的探测窗口都做了防尘处理，外壳的合缝位置预留了防水胶圈的安装槽，可满足日常居家环境下的防潮防尘需求，设备整体重量控制在300g以内，对安装墙面的承重要求极低，即便是石膏板墙面也可稳定安装。内部电路的布局做了分区处理，电源模块与传感模块之间设置了屏蔽层，避免电源工作时的电磁干扰影响传感器的检测精度，摄像头模块的安装座做了角度微调结构，安装完成后可手动小范围调整摄像头的拍摄角度，适配不同高度的安装位置。
