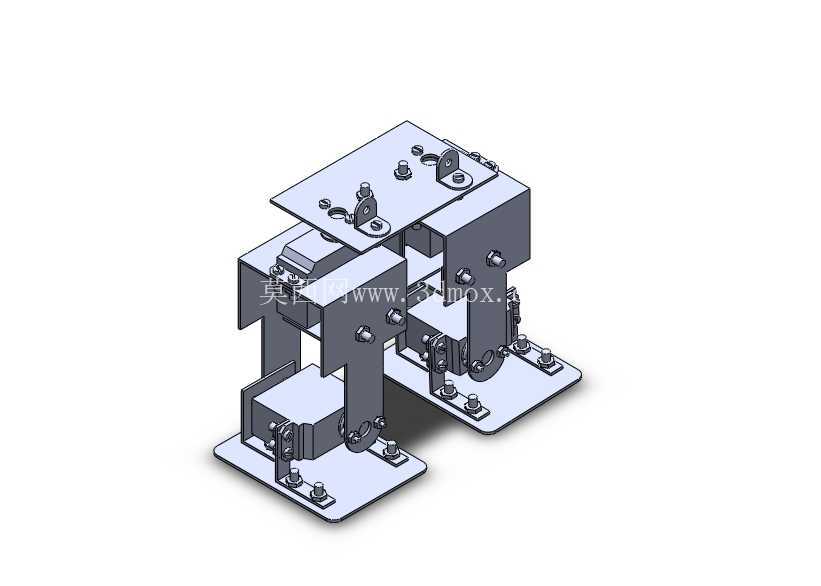

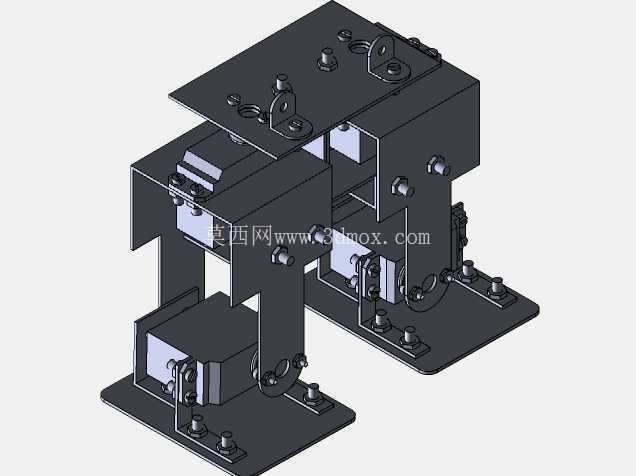

四舵机驱动双足行走机械结构设计

　　这套双足行走机械结构，核心采用4个伺服电机作为动力输出单元，整体采用对称式框架布局，左右两侧足部结构完全镜像，可实现基础的前后迈步、重心转移类行走动作，多用于教学实验场景下的步态算法验证、小型仿生机器人开发原型搭建，也可作为青少年科创赛事的机械结构参考方案。从结构设计逻辑来看，整体采用层叠式钣金拼装方案，所有支撑构件均采用平板折弯+螺栓紧固的连接形式，没有复杂的曲面成型构件，加工门槛低，普通钣金下料、钻孔折弯后即可完成零件制备，不需要开模或者复杂的机加工工序，非常适合小批量试制或者个人DIY场景下的制作落地。

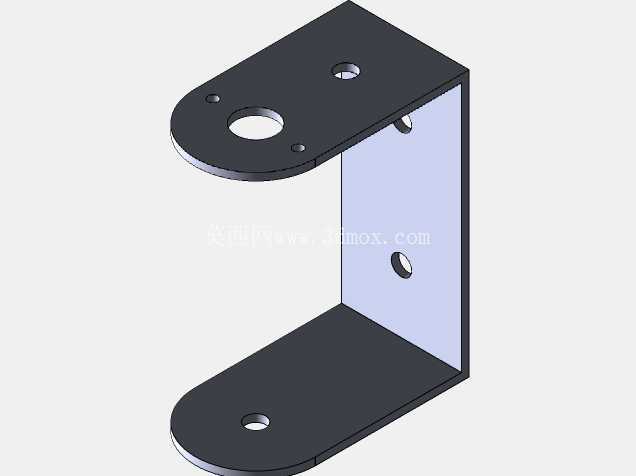

　　足部采用矩形平板式支撑底座，底座上预留了多组螺栓安装孔位，一方面用于固定踝关节处的舵机支架，另一方面可根据实际调试需求加装配重块、足底压力检测传感器等拓展部件，支撑面的长宽尺寸经过重心校核，静态放置时整机重心投影完全落在足部支撑多边形范围内，不会出现静态侧翻的问题，单足支撑阶段的重心偏移余量也预留了足够的调试空间，降低初期步态调试的难度。腿部的两个舵机分别负责髋关节的前后摆动、踝关节的俯仰调节，左右两侧共4个舵机的布局，刚好覆盖双足行走所需的两个核心自由度，没有冗余的自由度配置，既控制了整体结构的重量，也降低了步态控制的算法复杂度，不需要做多自由度的逆运动学解算，仅通过简单的时序控制即可实现稳定的前行动作。

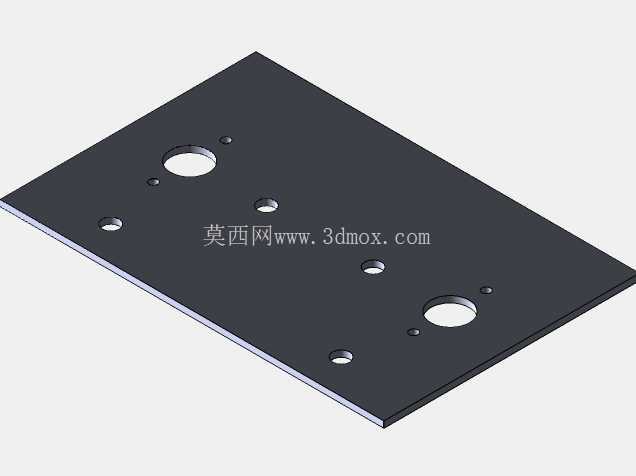

　　舵机安装位均采用可调式长孔设计，装配时可根据舵机的实际尺寸偏差微调安装位置，消除零件加工误差带来的传动卡滞问题，舵机输出轴与摆臂之间采用D型轴配合，传递扭矩时不会出现打滑空程，保证动作传递的精度。整体结构的安装边界控制紧凑，横向宽度不超过两个足部并排的总宽度，纵向长度在腿部完全伸直状态下也控制在较小范围内，不会占用过多的安装空间，可直接适配市面上常见的小型舵机控制板安装位，上层安装平板预留了控制板、电池的固定孔位，不需要额外拓展支架即可完成全部电气部件的集成。

　　从实际使用场景来看，这类小型双足结构常被用于高校机器人工程专业的课程设计实践，学生可在这套基础结构上拓展视觉传感器、避障模块，开发自主行走、路径追踪类的功能；也可作为科普教具，向青少年展示仿生机器人的基本运动原理，相比多自由度的大型双足机器人，这套结构的零件数量少，装配逻辑清晰，调试过程中出现的问题更容易定位，非常适合入门阶段的开发者学习机器人结构设计、运动控制的相关知识。结构上的所有连接螺栓均采用标准件，没有定制化的特殊紧固件，后期维护更换零件十分方便，舵机损坏时仅需拧下安装位的两颗固定螺栓即可完成替换，不需要拆解整个机架。在步态动作实现上，通过左右腿舵机的时序配合，先将重心转移到单侧支撑足，另一侧腿部舵机驱动足部抬起前迈，落地后再将重心转移到前侧足部，完成一个完整的步态循环，整个动作过程中结构件之间没有运动干涉，摆臂的活动范围经过限位设计，不会出现舵机超行程转动损坏结构的问题。
