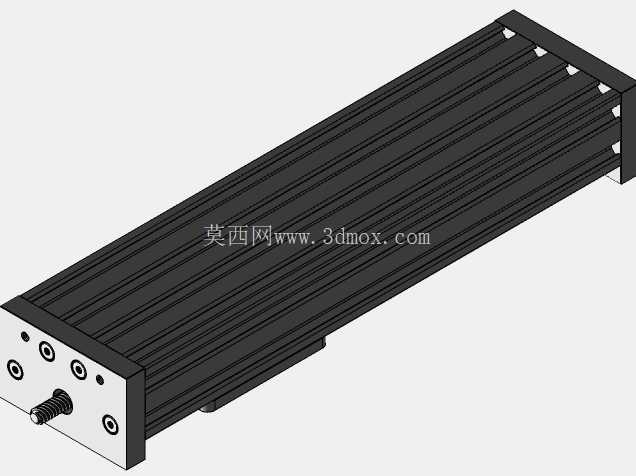

4080U规格300mm行程线性滑轴模块

在非标自动化设备的搭建过程中，单轴直线传动模块的选型往往直接决定整套设备的运行精度与负载表现，这款适配4080铝型材截面的300mm行程线性滑轴模块，就是面向中小型数控作业场景开发的标准化传动部件。从实际落地的应用场景来看，这类滑轴模块最常出现在桌面级数控等离子切割机的z轴升降结构中，负责带动割炬完成垂直方向的进给与抬刀动作，同时也可作为小型数控工作台的单轴传动单元，适配步进电机驱动方案，完成轻负载工况下的精准直线位移作业，在小型点胶设备、桌面级雕刻机的辅助进给轴设计中，这类紧凑结构的滑轴模块也能大幅降低设计人员的非标开发工作量。

从功能特性层面来看，这款滑轴模块采用集成化设计思路，将滑轨基体、滑动承载块、传动连接端做了一体化整合，不需要设计人员额外搭配导轨安装座、滑块限位结构等零散部件，直接通过基体上预设的安装孔位即可完成与设备机架的固定连接。模块的滑动接触面做了适配低摩擦运行的结构设计，运行过程中阻力均匀，不会出现卡顿、爬行的问题，在步进电机的驱动下可实现微米级的进给精度控制，完全满足等离子切割、小型铣削作业中对z轴位移的精度要求。模块端部预留的丝杆连接接口可直接适配常规规格的T型丝杆或滚珠丝杆，不需要额外做转接法兰的设计，传动端的连接孔位也做了标准化处理，可直接与市面常见的42、57系列步进电机输出轴做对接，大幅缩短设备的装配调试周期。

在设计思路上，这款模块完全围绕40系列工业铝型材的安装标准做开发，基体的外部截面尺寸与常规4080铝型材完全匹配，既可以直接嵌入铝型材搭建的设备机架中，也可以通过标准的铝型材紧固件完成外置安装，不需要对机架做额外的打孔、铣削加工。模块的滑动块部分做了多安装孔位设计，可根据实际负载的安装需求选择不同的孔位完成执行部件的固定，不管是安装等离子割炬夹具、点胶阀固定座还是小型雕刻主轴，都能找到对应的安装点位，不需要额外设计转接工装。模块两端的端盖结构集成了行程限位的安装位，可直接加装槽型光电开关或者机械限位开关，避免滑动块超程运行造成设备损坏，这种集成化的设计思路也让整个模块的外部走线更加规整，不会出现线缆凌乱干涉滑动运行的问题。

从外形尺寸与安装边界来看，这款滑轴模块的总行程为300mm，完全覆盖中小型数控设备z轴的常规升降行程需求，模块整体的截面尺寸与4080铝型材一致，宽度40mm、高度80mm，安装时只需要在机架上预留对应截面的安装空间即可，不需要额外预留过多的避让空间。模块基体上的安装孔位间距完全遵循40系列铝型材的孔位标准，中心距为40mm，可直接使用M6或者M8的T型螺栓完成固定，安装过程中不需要做复杂的位置校准，只要保证模块安装面的平面度公差在0.1mm以内，就能保证滑动运行的顺畅度。滑动块的伸出端预留了四个呈矩形分布的安装螺纹孔，孔位间距适配常规的小型执行部件安装标准，负载安装时的重心可完全落在滑动块的中心位置，避免偏载造成的滑轨磨损加剧问题。在实际选型使用时，需要注意该模块适配的驱动丝杆导程与目标运行速度的匹配，若搭配导程4mm的T型丝杆，在步进电机300转每分钟的转速下，可实现每分钟1.2米的直线运行速度，完全满足等离子切割作业中z轴的快速抬刀与进给需求；若需要更高的运行精度，也可替换为导程2mm的滚珠丝杆，进一步提升位移控制的分辨率。模块的整体结构做了防尘设计考虑，滑动接触面的缝隙处可加装防尘密封条，避免切割作业产生的金属碎屑、粉尘进入滑轨内部造成磨损，延长模块的整体使用寿命，在多尘的作业场景下也能保持稳定的运行状态。
