带行星轮组的紧凑型便携传动齿轮箱

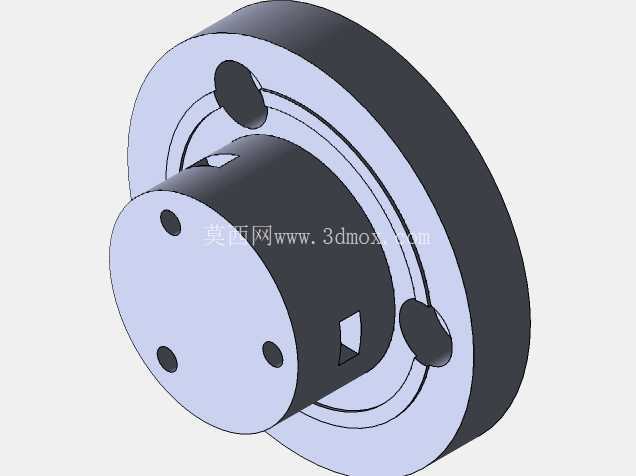

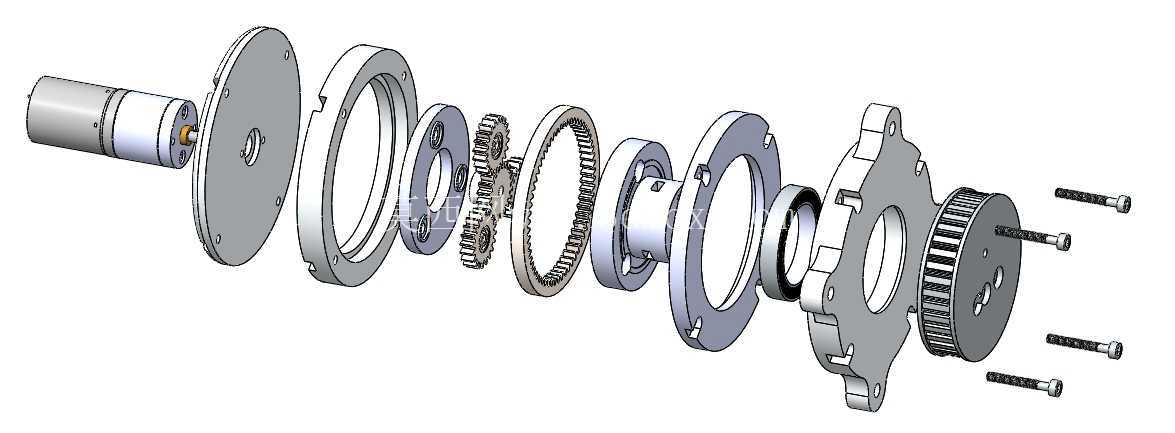

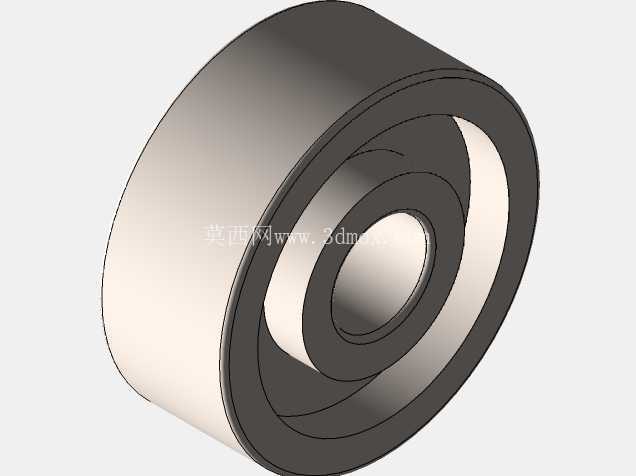

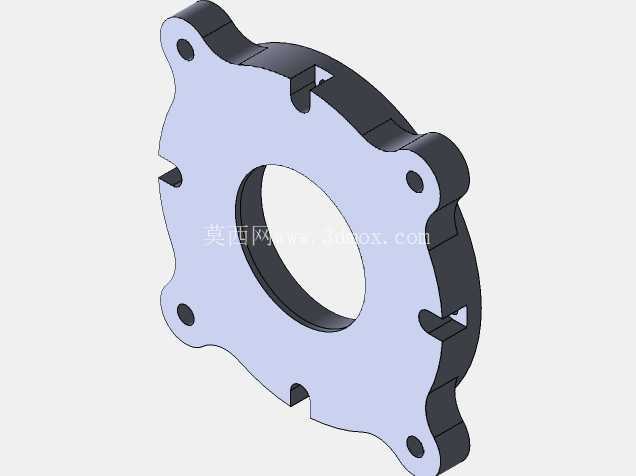

　　这款齿轮箱的核心定位是给小规格执行器做配套传动单元，日常在小型自动化执行终端、便携类动力输出设备、通讯站点辅助调节机构里都能见到它的应用场景，这类场景普遍对传动单元的径向尺寸、安装同轴度有较高要求，不能占用过多设备内部空间，同时还要保证稳定的减速增扭输出，避免执行器直连负载时出现扭矩不足、转速过高的问题。从结构设计来看，它采用了典型的NGW型行星轮系布局，内齿圈集成在箱体壳体内壁，三个行星轮沿太阳轮周向均布，这种布局天生具备同轴传动的优势，输入轴、输出轴的轴线完全重合，能大幅压缩传动单元的轴向安装空间，相比平行轴减速结构，同减速比下径向尺寸能缩小近40%，非常适合便携类设备的紧凑安装需求。设计过程中首先考虑的是安装边界的适配性，输入端采用法兰式对接结构，法兰端面预留了均匀分布的安装孔位，能直接和标准规格的执行器输出端对接，不需要额外做转接法兰，对接面的止口尺寸做了公差配合设计，装配时能直接实现径向定位，减少装配时的同轴度调校工作量。输出端采用带定位凸台的轴套结构，能直接和负载端的连接套配合，传递扭矩的同时承受一定的径向载荷，适配执行器带动小负载做回转调节的工况。

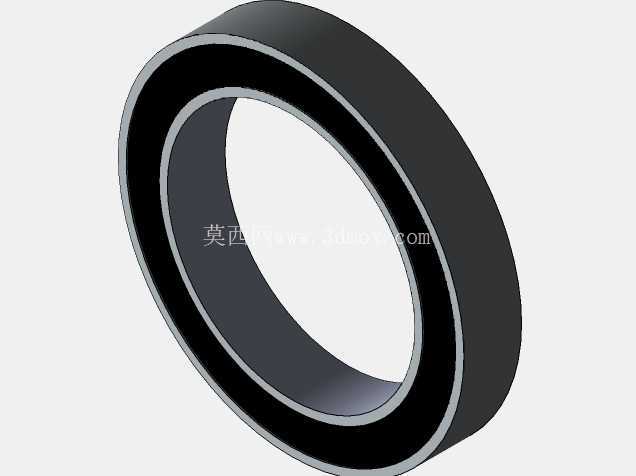

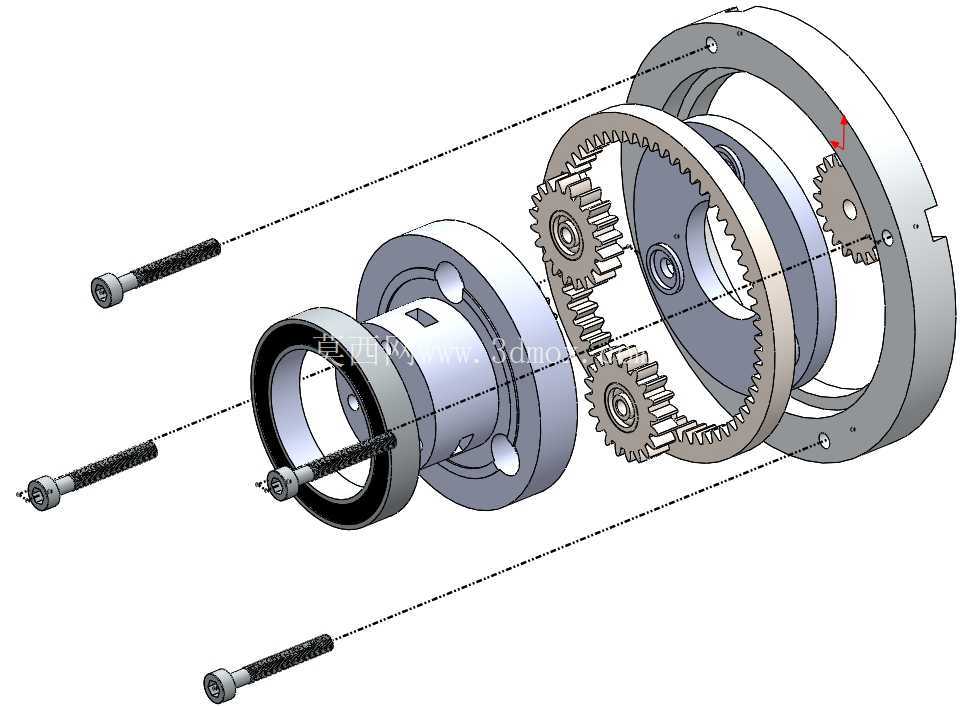

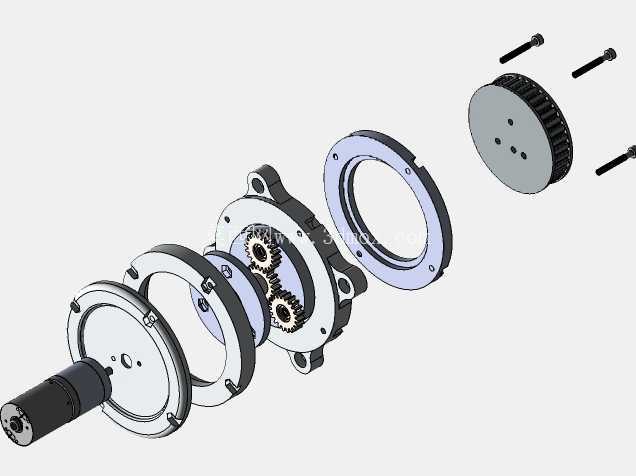

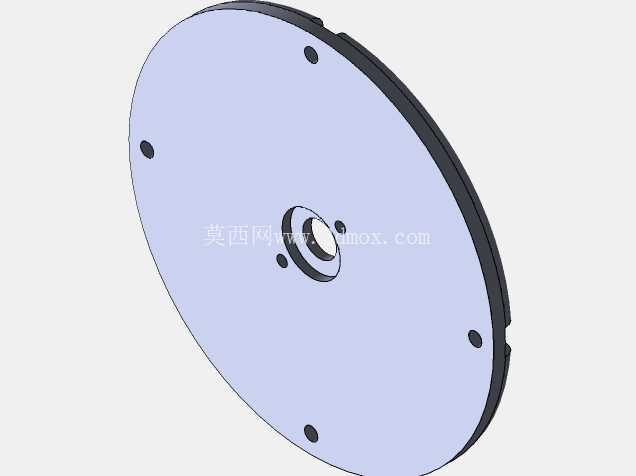

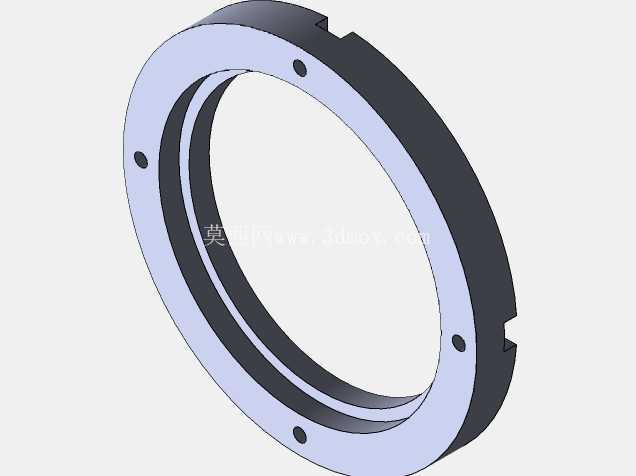

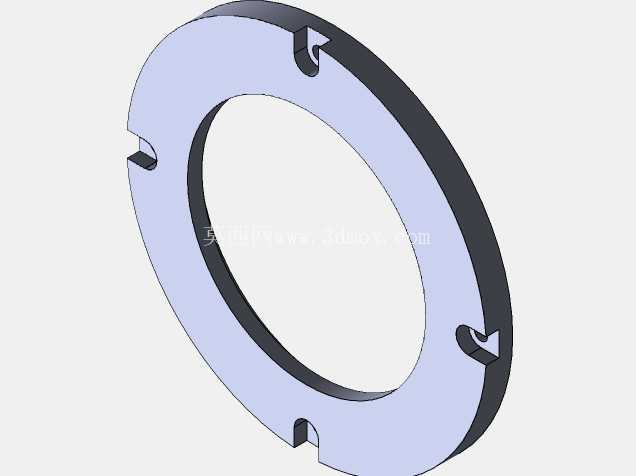

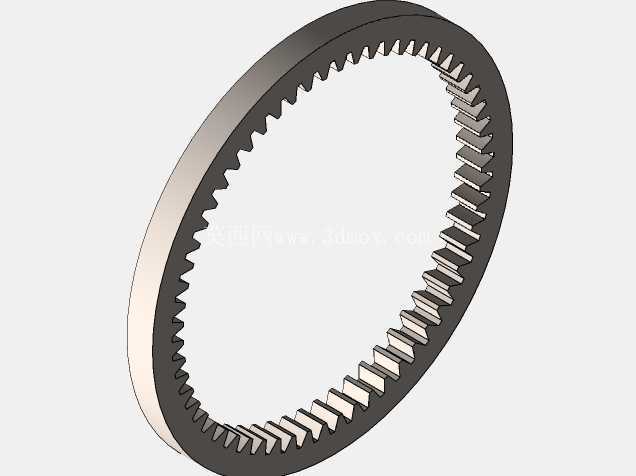

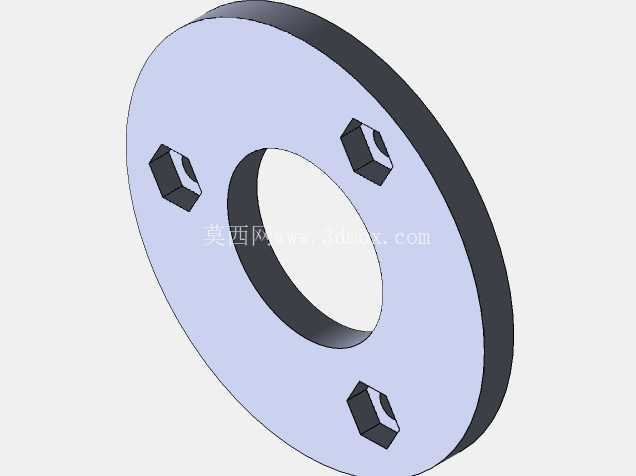

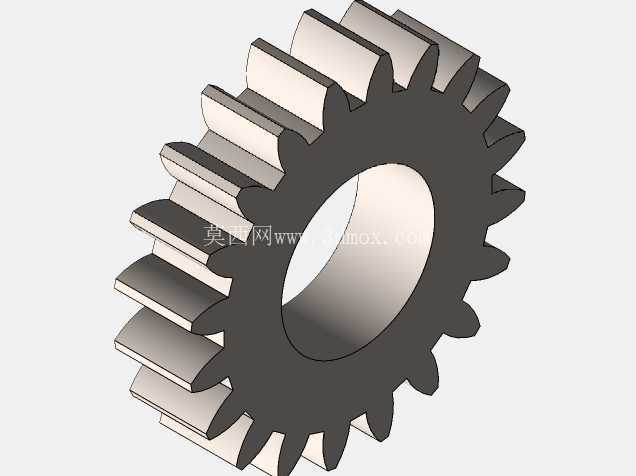

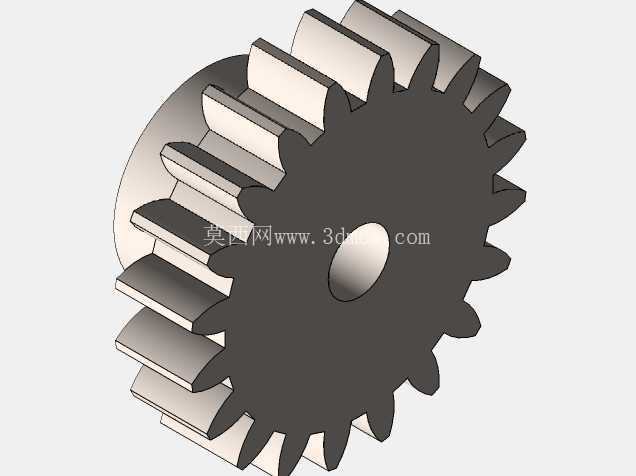

　　轮系部分的设计做了载荷均化处理，三个行星轮通过行星架做周向固定，每个行星轮都配有独立的销轴支撑，销轴和行星架的连接采用过盈配合加端面限位的结构，避免设备运行过程中销轴出现窜动，同时行星轮和内齿圈、太阳轮的啮合侧隙控制在0.02-0.05mm区间，既保证传动过程中不会出现卡滞，又能把回程间隙控制在较小范围，满足执行器做位置调节时的精度要求。箱体的外壳采用分体式装配结构，前后端盖通过周向分布的长螺栓拉紧固定，装配时可以依次放入内齿圈、行星轮组、太阳轮、输入输出轴组件，后期维护时只需要拆开螺栓就能更换内部磨损的轮件，不需要整体报废整个齿轮箱，降低了设备的后期维护成本。

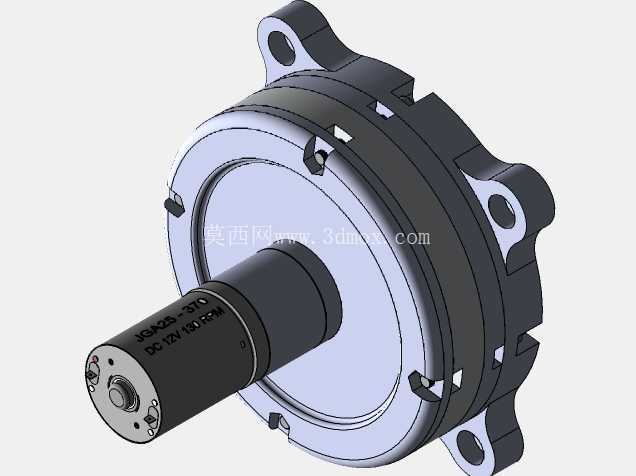

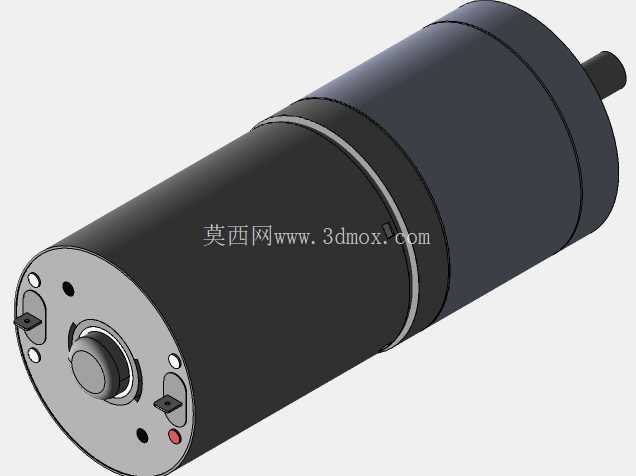

　　外壳的外圆做了光滑的圆柱面设计，没有多余的突出结构，方便在设备内部做嵌入式安装，安装时可以直接通过外壳圆柱面做径向定位，也可以配合抱箍类固定件完成锁紧，适配多种不同的安装固定方式。实际使用过程中，这款齿轮箱能把执行器输出的高转速低扭矩动力，通过行星轮系的减速转化为低转速高扭矩的输出，单级减速的传动效率能达到95%以上，动力传递过程中的损耗很小，不会因为传动效率低导致执行器过载发热。轮系的润滑采用脂润滑方式，装配时在齿轮啮合面、销轴转动面填充足量的润滑脂，前后端盖的配合面加装密封胶圈，能避免润滑脂泄漏，同时阻挡外部的粉尘、水汽进入箱体内部，适配通讯类设备户外部署时的复杂工况，不需要频繁补充润滑脂就能实现长时间免维护运行。

　　设计建模时对所有配合面都做了公差标注，比如止口配合采用H7/h6的间隙配合，销轴和行星轮内孔的配合采用H8/f7的转动配合，螺栓过孔比螺栓公称直径大0.5mm，补偿装配时的位置误差，保证加工出来的零件能顺利完成装配，不会出现干涉问题。同时对所有轮齿做了强度校核，按执行器的最大输出扭矩计算轮齿的接触应力和弯曲应力，保证在额定负载下轮齿不会出现断齿、点蚀等失效问题，满足设备长期运行的可靠性要求。
