XL37同步带轮传动组件结构设计

做传动结构设计快十二年，经手的同步带轮方案没有一百也有八十，XL系列的小模数带轮是轻工自动化设备里用得最频繁的一类，这次的XL37带轮结构，是之前给3C检测线做输送工位改型时攒下的成熟方案。最早接触XL型同步轮是在早年做桌面式贴标机送标机构的时候，那时候图省事直接买现成的标准件，结果现场装上去才发现，标准件的内孔键槽公差放得太宽，高速送标时每次启停都有1mm左右的回程间隙，标签贴装位置飘得厉害，最后还是自己重新画了带轮模型，调整了内孔与轴的配合公差，把齿形的节距误差控制在0.02mm以内，才解决了贴标精度的问题。

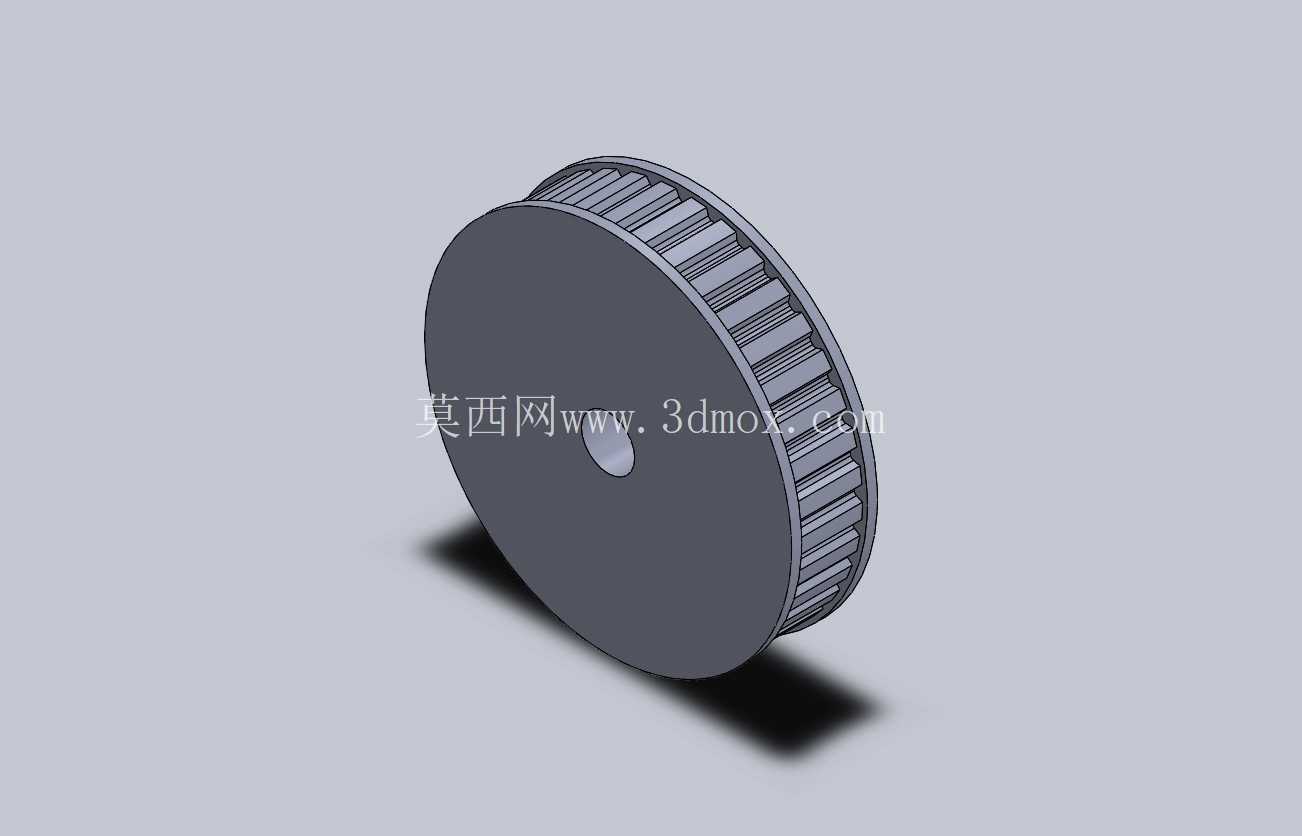

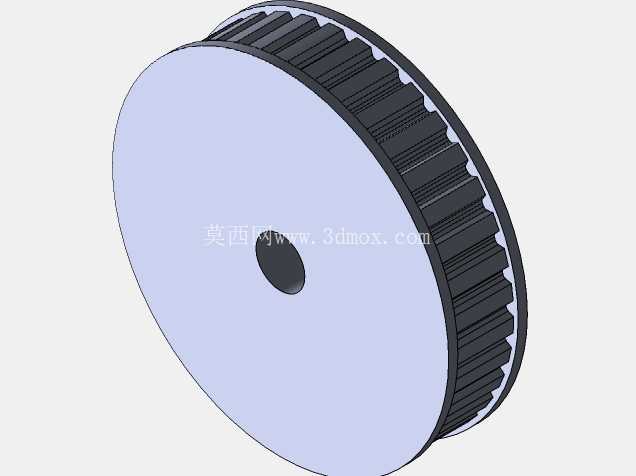

这个XL37带轮的设计，首先要匹配的是XL型同步带的齿形参数，XL系列的节距是5.08mm，37个齿对应的节圆直径算下来刚好是59.96mm，设计的时候特意把齿顶圆直径做了0.1mm的负偏差，避免带轮和带齿啮合时出现顶齿现象，很多新手建模的时候容易直接按理论值画齿顶圆，实际装配时就会发现同步带套上去转起来卡滞，甚至把带齿磨坏。带轮的轮缘宽度做了11mm，比常用的10mm宽XL同步带单边多出0.5mm的余量，就算装配时同步带有轻微的轴向窜动，也不会出现带边蹭到轮缘挡边的问题，之前做光伏串焊机的送片机构时就吃过这个亏，当时轮宽和带宽做的一样宽，现场运行时因为轴的平行度有微小误差，同步带跑了半个月就把侧边磨得起毛，最后不得不把所有带轮拆下来重新加工挡边，耽误了整线的验收进度。

带轮的中心安装孔做的是6mm的光孔，没有提前开键槽，主要是考虑到这类小尺寸带轮的应用场景大多是轻载传动，比如小型输送线的从动轮、检测设备的探针传动机构，用顶丝锁紧就足够传递扭矩，预留光孔也方便不同的设计人员根据自己选用的电机轴径做二次加工，要是直接做成固定键槽的结构，反而会限制它的适用范围。轮体的厚度做了16mm，其中轮毂部分的厚度是8mm，刚好能把M4的顶丝孔完全容纳进去，顶丝孔的位置特意错开了带齿的根部，避免钻孔时破坏齿形的结构强度，之前有年轻工程师建模时把顶丝孔打在了齿根位置，零件做出来做动平衡测试时发现轮体有轻微的偏重，转起来到高转速时就会出现明显的振动。

从应用场景来说，这类小尺寸XL带轮的适用范围非常广，除了前面提到的贴标机、检测设备，在小型包装机械的送膜机构、3D打印机的送料传动、办公自动化设备的走纸机构里都能用到，它的传动比准确，没有滑动，传动效率能到98%以上，而且张紧力比V带小很多，对支撑轴的径向载荷要求低，很适合用在小型轻量化的设备上。设计的时候特意把轮体的减重孔去掉了，很多人觉得小带轮做减重孔能省材料，实际上37齿的XL带轮本身尺寸就不大，做减重孔反而会增加机加工的工序成本，而且去掉减重孔之后整个轮体的结构刚性更好，高速转动时的动平衡更容易保证，尤其是在转速超过1500rpm的应用场景下，实心结构的带轮运行稳定性要比带减重孔的好很多。

带轮的挡边是和轮体一体加工出来的，没有采用单独压装挡片的结构，之前用压装挡片的带轮时，遇到过几次挡片在运行过程中脱落的情况，导致同步带跑偏掉带，造成设备停机，一体加工的挡边虽然会多消耗一点原材料，但可靠性提升了不止一个档次，挡边的高度做了1.2mm，刚好能挡住同步带的侧边，又不会因为挡边过高导致同步带安装时不好套入。齿面的粗糙度要求控制在Ra1.6，这个粗糙度既能保证和同步带齿面的摩擦系数合适，不会出现打滑，又不会因为太粗糙加速同步带的磨损，很多小厂做的廉价带轮齿面粗糙度只有Ra3.2甚至更差，装上去用不了三个月同步带就会被磨得齿形全无，不得不频繁更换配件。

在做装配边界校核的时候，要注意这个带轮安装时和相邻结构件的最小间隙不能小于2mm，尤其是带轮的端面和安装墙板之间，要预留出足够的调整空间，方便张紧同步带的时候调整带轮的轴向位置，要是间隙留得太小，张紧的时候扳手都伸不进去，现场调试的时候会非常麻烦。另外带轮的节圆和安装轴的同轴度公差要控制在0.03mm以内，不然转动的时候会出现同步带一松一紧的现象，不仅会产生噪音，还会大幅缩短同步带的使用寿命。很多设计人员在出工程图的时候容易忽略同轴度的形位公差要求，零件加工回来装上去才发现传动不顺畅，再回头找机加工厂家返修，反而耽误更多时间。

从建模的角度来说，这个带轮的齿形是按照GB/T 11361的标准来画的，齿形角是40度，齿根的圆角做了R0.2的过渡，避免应力集中，要是齿根做直角的话，带轮在频繁正反转的工况下很容易在齿根位置出现疲劳裂纹，时间长了就会断齿。之前做过一台自动锁螺丝机的传动机构，当时用的带轮齿根没做圆角，设备每天要正反转上万次，用了不到半年就有三个带轮出现了断齿的问题，后来把所有带轮的齿根都加上了过渡圆角，同样的工况下用了三年都没出过问题。
