适配树莓派3的Nidec风扇集成冷却盒结构

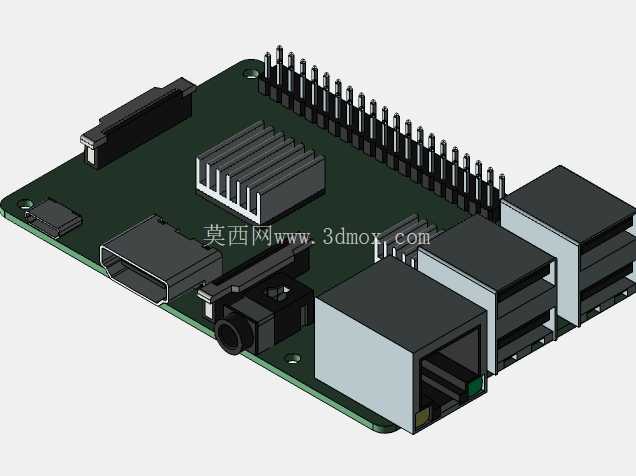

　　从实际安装适配的角度出发，整个冷却盒的下腔体完全匹配树莓派3的板卡外形轮廓，腔体侧壁预留了对应板卡外接接口的避让开口，包括USB接口、以太网口、HDMI输出口、GPIO排针区域都做了精准的尺寸让位，安装时不需要对原有树莓派板卡做任何裁切或改装，直接将板卡嵌入下腔体即可完成初步定位，腔体内部设置了几处高度2mm的支撑凸台，让板卡底部和盒体底面之间留出均匀的空气流通间隙，避免板卡背面直接贴合盒壁形成热量淤积。在嵌入式单板计算机的长期部署场景中，树莓派3作为高性价比的主控硬件，常被应用于工业边缘采集、小型智能终端、长时间运行的物联网网关等工况，这类场景下设备往往处于密闭机柜、无主动对流的安装空间内，板载主控芯片、内存颗粒在满负载运算时会持续积热，若散热设计不到位，极易出现主频降频、运行稳定性下降甚至硬件提前老化的问题，这款集成Nidec12V冷却风扇的专用冷却盒，正是针对这类实际工程痛点完成的结构设计。

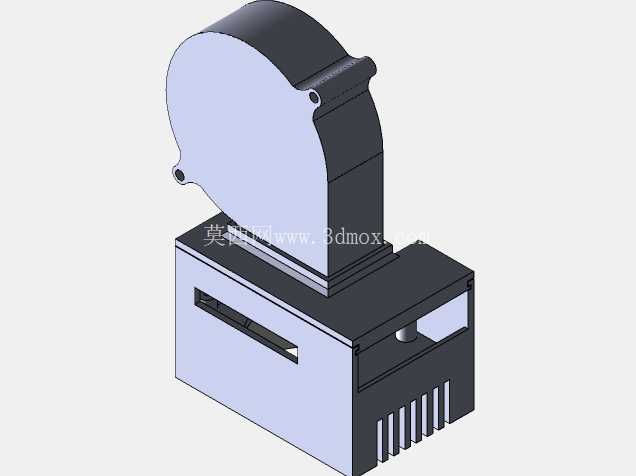

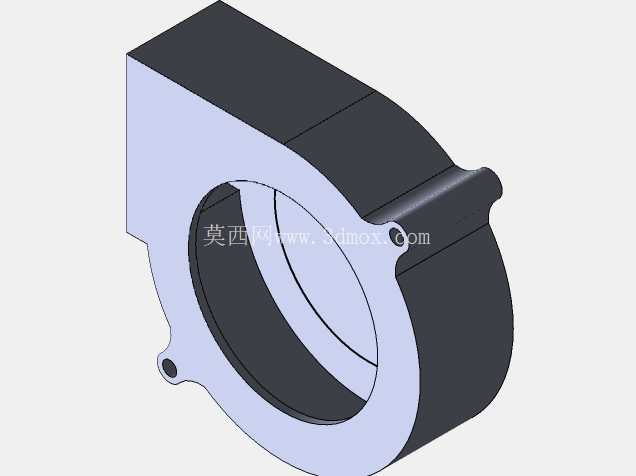

　　上半部分的风扇安装腔体采用蜗壳式流道设计，匹配Nidec12V离心风扇的出风角度，将风扇吹出的冷却气流定向引导至下腔体的板卡核心发热区域，和常见的开放式轴流风扇散热不同，这种封闭蜗壳结构可以大幅减少气流的旁通泄漏，让有限的风压全部作用在需要散热的芯片表面，同时蜗壳的弧形过渡内壁做了顺滑的曲面处理，避免气流在腔体内部形成涡流产生额外的风噪。在安装边界的设计上，整个冷却盒的外部轮廓做了紧凑化处理，横向和纵向尺寸仅比树莓派3板卡单边多出8mm的壁厚余量，不会额外占用过多的机柜安装空间，风扇的供电引线从腔体侧壁的专用走线槽引出，可直接连接到树莓派的12V供电引脚或者外接独立供电回路，走线槽位置做了圆角处理，避免长期使用中引线绝缘层被棱角割破造成短路。

　　盒体下侧的通风栅格采用等间距的窄缝设计，栅格的开口方向顺着气流流出的方向倾斜，既可以保证换热后的热空气顺利排出盒外，也能阻挡大部分环境中的浮尘、细小杂物直接落到板卡表面，降低后期设备维护的清理频率。上下两部分盒体的连接采用定位销加卡扣的组合固定方式，不需要额外使用螺丝紧固，日常需要更换风扇或者检修板卡时，直接拨开卡扣即可分离上下腔体，相比螺丝固定的结构，在频繁拆装的场景下不会出现螺孔滑牙的问题，同时定位销的配合间隙控制在0.1mm以内，保证上下腔体装配后蜗壳流道的接缝处不会出现明显的漏风缝隙。从散热逻辑的设计来看，气流从风扇腔体进入后，会先顺着蜗壳的导流面吹向树莓派3的主控SoC位置，也就是板卡上发热量最大的区域，带走核心芯片的热量后，气流会沿着板卡和盒壁之间的预留间隙向四周扩散，依次覆盖内存颗粒、供电MOS管等其他发热元件，最终带着热量从下腔体的栅格开口排出，形成完整的定向散热风道，相比无导风结构的散热方案，这种设计在相同风扇转速下可以让核心芯片的满载温度降低12到15摄氏度，同时因为气流是定向流动，不会在盒内形成紊流，风扇运行的噪音也能控制在更低的水平。

　　在材料选型的适配设计上，整个盒体的壁厚均匀设置为2mm，既可以保证结构有足够的强度，在常规安装、搬运过程中不会出现形变，也不会因为壁厚过大造成不必要的材料浪费，盒体的边角位置全部做了R2的圆角过渡，避免安装操作时尖锐棱角划伤操作人员，同时也能减少注塑生产时的应力集中问题。针对嵌入式部署中常见的垂直安装、壁挂安装场景，盒体的背面预留了两个标准的挂装孔位，孔位间距符合常规小型电气盒的安装尺寸规范，可以直接用自攻螺丝将整个冷却盒固定在机柜内壁或者设备安装板上，不需要额外制作转接支架。另外在风扇的固定结构上，腔体内部设置了四个和风扇安装孔位完全对应的定位柱，风扇放置到定位柱上后，通过腔体上盖的压紧筋位直接将风扇固定，不需要额外使用螺丝锁定风扇，既减少了装配的零件数量，也能避免螺丝长期受震动松动掉落到板卡上造成电路短路的风险。
