XL20型10mm内孔同步带滑轮结构

在轻工自动化输送、小型精密传动机构的设计选型过程中，XL型同步带轮是小负载同步传动场景里的常用基础部件，这款内孔10mm的XL20同步滑轮，主要适配齿距5.08mm的XL型同步带，承担小扭矩下的精准同步传动功能，常见于桌面级自动化设备的进给机构、小型包装线的物料输送辊驱动、3D打印设备的轴系传动、小型检测设备的位移传动单元中，相比平带传动，它依靠齿形啮合不存在打滑问题，传动比恒定，在需要精准定位的轻载传动场景里能有效保证传动精度，避免累计位移误差。

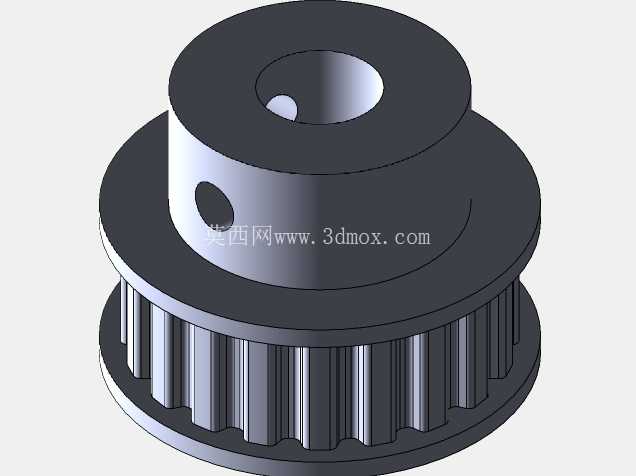

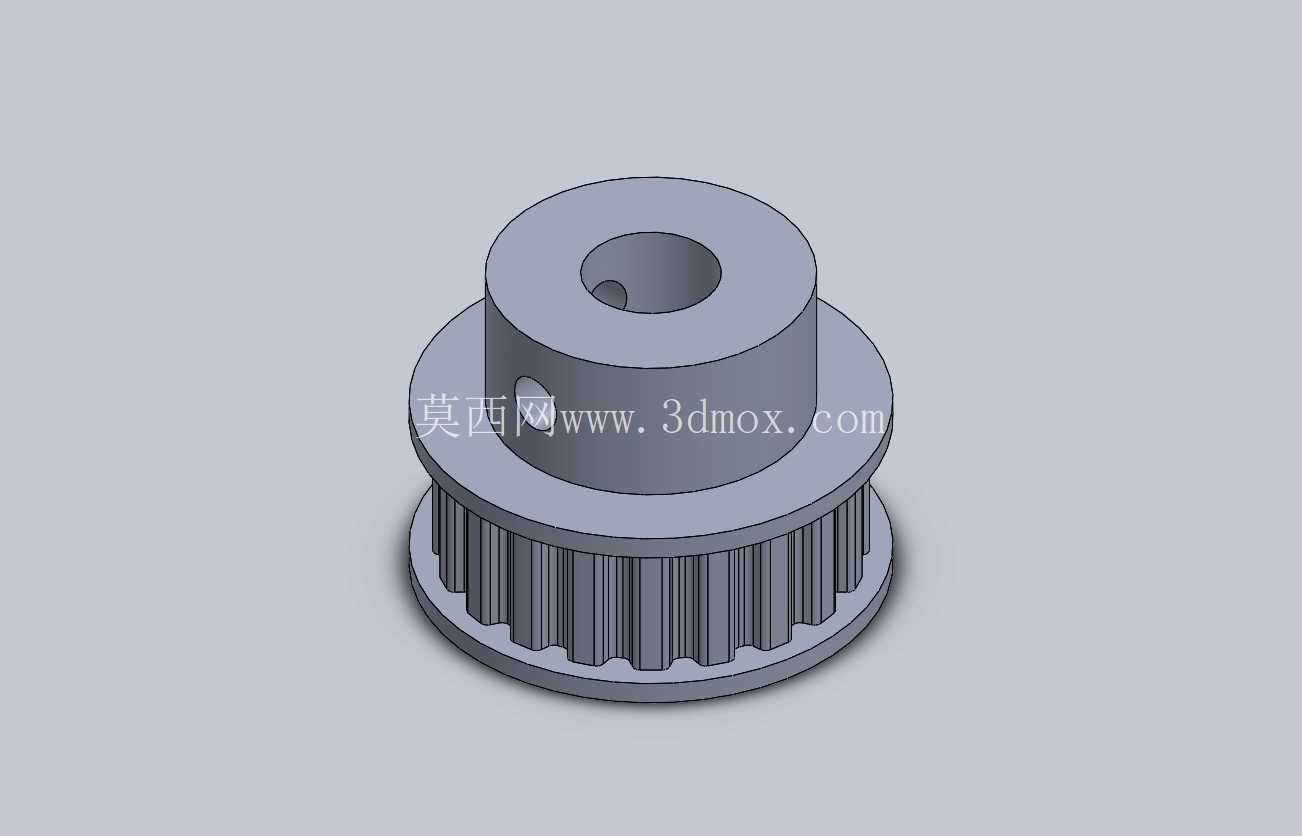

从结构设计来看，这款带轮采用一体式台阶式结构，下部为带齿的轮缘部分，轮齿的齿形严格匹配XL同步带的齿槽参数，齿顶做了微小的倒角处理，避免安装同步带时刮伤带体齿面，延长同步带的使用寿命；上部为同轴的轮毂凸台，凸台高度略高于轮齿顶面，安装时凸台端面可以紧贴安装基准面，起到轴向定位的作用，不需要额外加装轴套来限制带轮的轴向窜动。内孔设计为10mm直孔，孔壁上预留了紧定螺钉安装位，装配时可以通过紧定螺钉将带轮固定在直径10mm的传动轴上，紧定螺钉的位置正对轴的平面位或者键槽位，能有效传递扭矩，避免带轮在启停瞬间和轴发生相对转动。

从安装边界来看，这款带轮的轮缘外径适配20齿XL带轮的标准齿顶圆尺寸，轮毂外径小于轮缘外径，安装时不会和周边的张紧机构、机架侧板发生干涉；轴向总长度控制在紧凑范围内，在狭小的设备安装空间里也能完成布置，不需要额外预留过多的轴向安装空间。设计过程中，轮齿部分的齿形公差按照轻载传动的精度等级取值，既保证和同步带啮合时不会出现卡滞、跳齿的问题，也不会因为过高的精度要求提升不必要的加工成本；轮毂部分的内孔和外圆的同轴度公差控制在合理范围，避免带轮高速转动时出现过大的径向跳动，导致同步带运行过程中出现跑偏、带边异常磨损的问题。

在实际应用场景里，这类小规格同步轮经常搭配20-30mm宽度的XL同步带使用，单组传动能传递的扭矩可以满足大部分小型自动化机构的动力传输需求，比如在小型标签收卷机构里，它可以安装在收卷轴端，配合驱动电机实现标签带的恒定线速度收卷，不会因为打滑出现标签张力波动导致的褶皱问题；在小型物料分拣的拨杆驱动机构里，它的精准传动比可以保证拨杆的动作位置准确，不会出现分拣错位的情况。设计时还考虑了装配的便捷性，轮毂上的紧定螺钉孔采用通孔设计，装配时可以从外侧直接用内六角扳手拧紧螺钉，不需要预留特殊的操作空间，降低了现场装配的难度。轮体的整体结构没有多余的减重槽或者复杂曲面，不管是采用机加工方式制作铝制样件，还是采用注塑方式批量生产尼龙材质的成品，都能有比较好的加工工艺性，不会出现加工死角，能有效控制生产制造成本。在日常维护中，这种一体式结构的带轮没有多余的可拆卸部件，不需要定期拆解维护，只需要在同步带张紧调整的时候检查紧定螺钉是否松动即可，维护成本很低，适合在批量生产的小型自动化设备中作为标准传动件使用。
