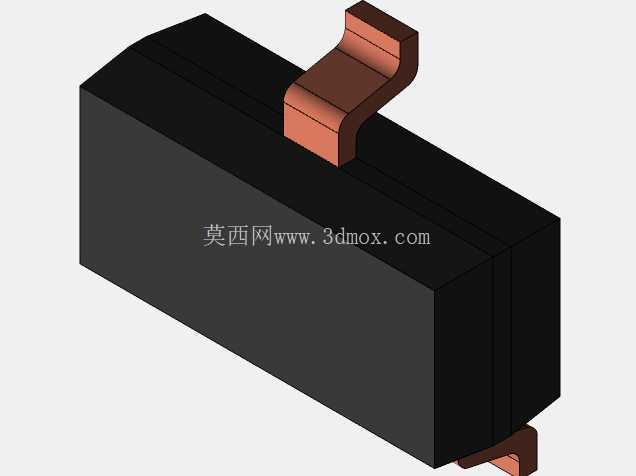

SOT23封装晶体管引脚结构三维建模

　　引脚部分是建模的核心，三个鸥翼型引脚的成型角度、伸出长度、引脚厚度都要和实际量产的封装尺寸对齐，引脚根部和塑封体结合的位置要做自然的过渡圆角，不能出现生硬的直角拼接，因为实际生产中引脚冲切成型的时候，这个位置本身就存在工艺圆角，要是做成直角，后续导出STEP做装配仿真的时候，会在引脚应力分析环节出现错误的应力集中点。从实际应用的角度看，这类小封装元件大多布置在PCB的信号链路区域，周边往往会搭配0402、0201封装的阻容元件，所以建模的时候要把引脚的共面度误差考虑进去，三个引脚的底面要处于同一基准平面，偏差控制在0.1mm以内，不然在做DFM可制造性检查的时候，会误报虚焊风险。在消费电子、工业控制板卡的高密度PCB布局场景中，SOT23作为通用小功率半导体封装形式，是板级电路里信号放大、开关控制、低压整流环节最常见的贴片元件之一，这类封装的三维建模精度，直接影响PCB装配干涉检查、焊盘钢网开孔匹配、热仿真边界设定的准确性。做这个模型的时候，最先要明确的是封装本体的塑封边界，黑色环氧塑封主体的长宽高要严格匹配JEDEC标准里的SOT23尺寸公差，不能随意放大塑封边角的倒角，不然在做整机结构堆叠的时候，会误判元件和周边屏蔽罩、结构件的安全间隙。

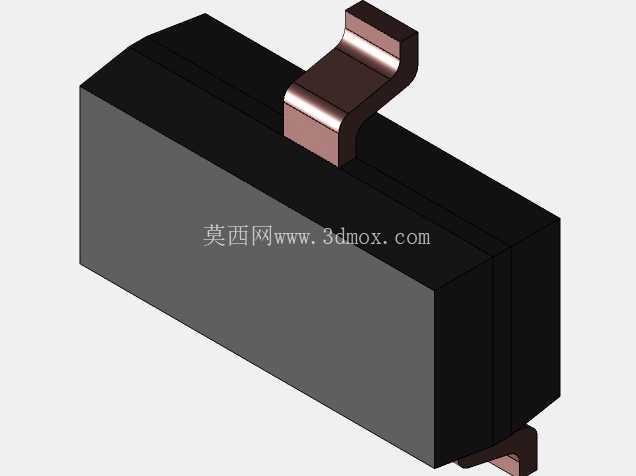

　　塑封本体的表面不需要做多余的纹理细节，实际量产的SOT23塑封表面是哑光环氧质感，模型里只需要还原本体的方正轮廓和引脚的金属弯折形态就足够，不需要额外添加丝印标识，因为不同厂商的丝印内容差异很大，保留通用封装结构才能适配不同型号的晶体管、二极管器件选型参考。在安装边界的设定上，要明确引脚焊盘的外延空间，元件本体下方不能预留多余的结构凸起，因为实际贴装的时候SOT23本体是紧贴PCB板面的，本体底部和PCB之间的间隙只有零点几毫米，建模时如果错误添加底部凸点，会导致整体装配高度计算出错，影响整机的厚度尺寸链核算。

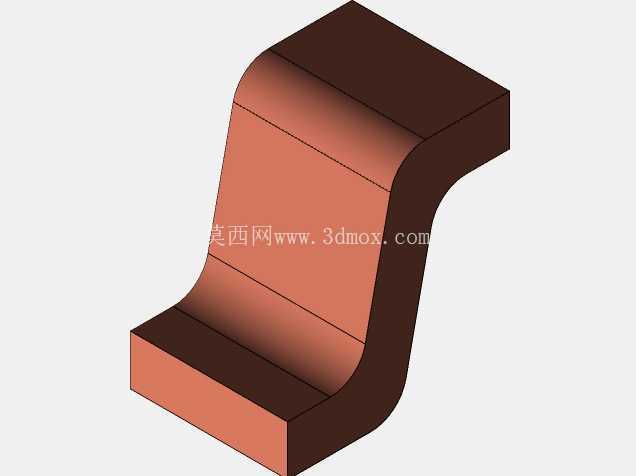

　　做这类电子封装模型的时候，很容易忽略引脚的弯折弧度，很多新手建模会把引脚做成直角弯折，但实际SOT23的引脚在从塑封体伸出后，是先水平延伸一段距离再向下弯折，弯折处是圆弧过渡，这个弧度直接决定了引脚的成型应力和贴装时的共面性，要是弧度做的不对，后续做焊点可靠性仿真的时候，焊点的应力应变结果会和实际测试值偏差很大。另外，塑封体的边角要做微小的倒角处理，实际塑封模具的型腔边角本身就有工艺倒角，不会是绝对的锐边，这一点细节虽然不影响整体尺寸，但在做整机跌落仿真的时候，锐边结构会出现不合理的应力集中，导致仿真结果失真。

　　从电路设计的选型场景来看，这个模型可以直接导入PCB结构设计软件，用来核对元件和周边结构件的干涉情况，比如在做超薄蓝牙耳机、便携采集终端这类对内部空间要求极高的产品时，每一个贴片元件的高度、占位都要精准核算，SOT23作为板上常见的有源器件，其模型精度直接影响整体堆叠方案的可行性。建模过程中没有添加多余的内部晶圆结构，因为对于结构设计、装配检查的场景来说，外部封装轮廓和引脚形态才是核心需求，内部结构属于半导体制造层面的内容，不属于板级结构设计需要关注的范畴，保留外部精准轮廓就能满足绝大多数工程场景的使用需求。引脚的金属部分不需要做复杂的表面镀层细节，只需要区分塑封体和引脚的材质外观即可，过于复杂的表面细节会增加模型的文件体积，拖慢大型装配体的加载速度，对于工程应用来说，尺寸准确、拓扑结构简洁才是这类标准封装模型的核心价值。
