小型电机驱动25mm行程直线电动活塞结构

在小型自动化执行机构的设计场景中，短行程直线往复输出的需求一直存在于各类紧凑空间的设备内部，比如小型精密工位的推料动作、便携检测设备的探头伸缩、微型流体控制单元的柱塞驱动，这类场景往往不需要大推力输出，但对安装空间的占用、动作的响应速度、运行的平稳性有较高要求，这款由小型电机驱动的直线活塞结构，正是针对这类紧凑安装场景设计的执行单元。

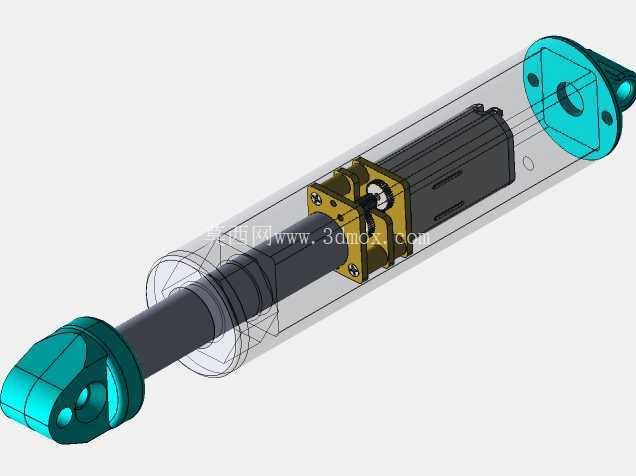

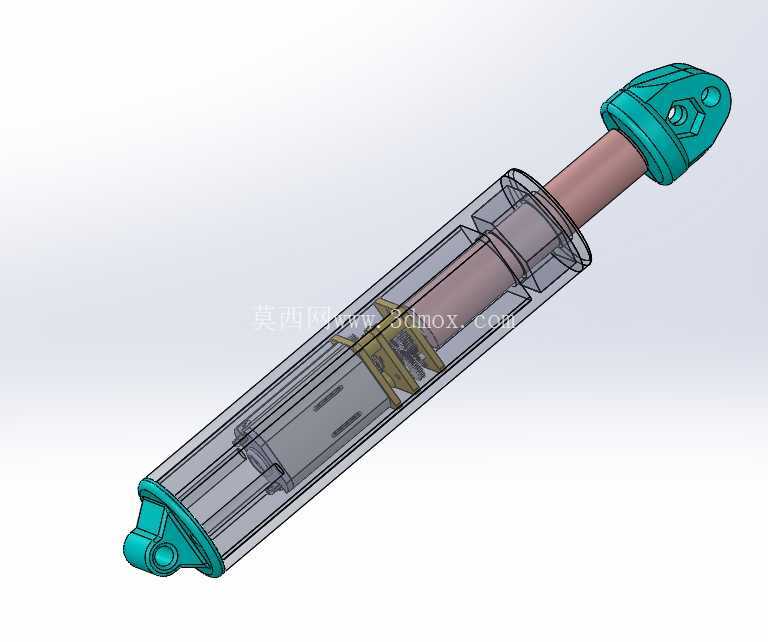

从实际功能落地的角度看，该结构核心是将小型电机的旋转运动，通过内部传动结构转化为轴端的直线往复输出，有效行程控制在25毫米范围内，这个行程区间刚好覆盖了绝大多数小型工位的短距离动作需求，既不会因为行程过长导致整体结构冗余，也不会因为行程过短无法满足常规动作的位移要求。结构两端设计了带铰接孔的端盖结构，安装时可以通过销轴实现两端的铰接固定，适配需要随动作小幅摆动的安装场景，避免刚性连接带来的卡滞问题，外筒采用透明可视化的结构设计，在调试阶段可以直接观察内部传动组件的运行状态，快速排查传动卡滞、零件错位等问题，量产版本可以根据使用场景更换为金属或工程塑料外筒，满足不同强度、不同成本的选型需求。

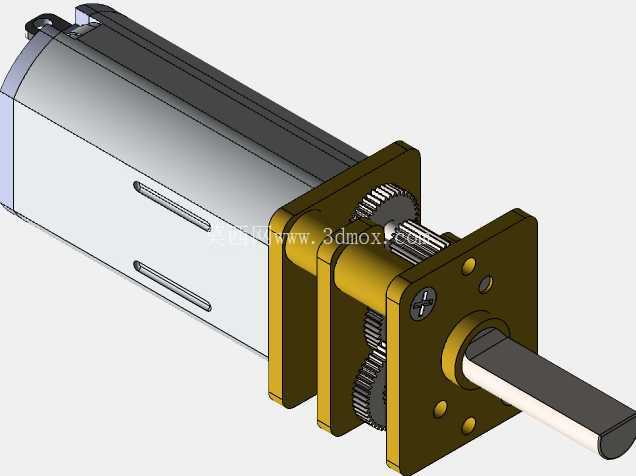

设计过程中首先要解决的是小型电机输出扭矩与直线推力的匹配问题，因为电机本身尺寸较小，输出扭矩有限，内部传动结构需要在有限的筒径空间内完成减速与运动形式转换，既要保证输出轴在25毫米行程内运行顺畅，无卡顿、无窜动，也要控制传动过程中的能量损耗，让小功率电机就能驱动活塞完成额定负载下的往复动作。结构的同轴度控制是设计中的核心要点，输出轴与外筒、内部传动组件、电机输出轴的同轴度公差需要严格控制，否则在往复运动过程中会出现偏磨，不仅会增大运行噪音，还会大幅缩短结构的使用寿命，因此在建模阶段就需要对各配合段的公差进行合理分配，转动配合段选用间隙配合保证运动顺畅，定位配合段选用过渡配合保证装配精度。

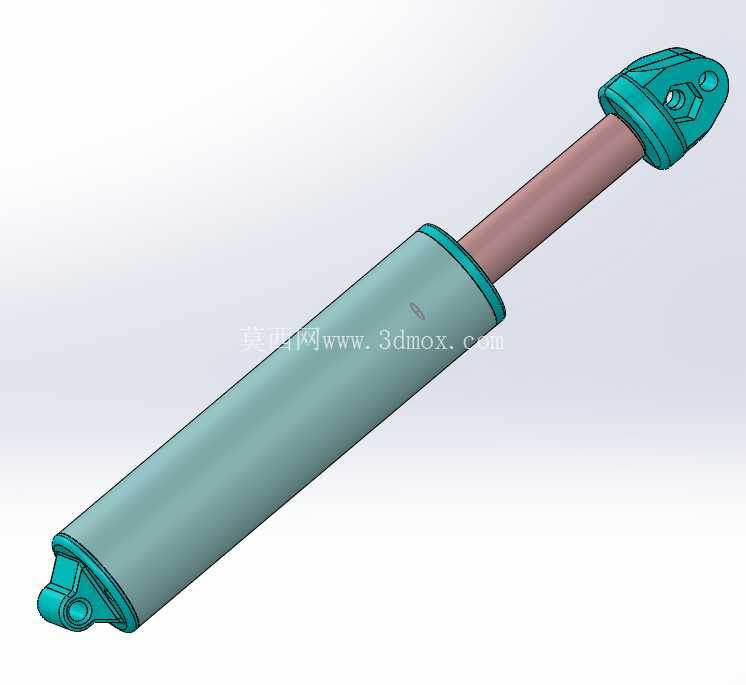

从安装边界来看，整体结构为细长圆柱形态，径向尺寸紧凑，可以嵌入到直径不大的安装孔内，轴向尺寸根据25毫米的行程做了最优压缩，不会占用过多的轴向安装空间，两端的铰接耳结构统一了安装接口，不需要额外设计复杂的连接转接件，就能快速集成到现有设备的传动链路中。输出轴端的连接头也做了通用化设计，可以根据实际使用需求更换推头、夹头、柱塞头等不同的执行端，适配推料、按压、抽吸等不同的作业功能。在实际选型应用中，这类小型电动活塞可以替代同行程的微型气缸使用，不需要配套气源管路与电磁阀，只需要供电就能完成动作，在没有气源配套的便携设备、小型桌面自动化设备中，能大幅简化设备的整体结构，降低配套成本，同时电动驱动的方式更容易实现行程位置的精准控制，配合简单的位置检测元件就能完成多点位的停留控制，比气缸的固定端点停止更适配柔性化的动作需求。

建模过程中对内部的传动导向结构做了细节优化，导向段的长度经过反复校核，保证输出轴在全行程伸出状态下依然有足够的导向支撑长度，避免轴端受侧向力时出现弯折卡滞的问题，内部传动件的布局充分利用了筒内的径向空间，没有多余的冗余结构，让整体的体积控制做到了同行程规格下的较优水平。各零件的壁厚设计也兼顾了强度与轻量化要求，既不会因为壁厚过薄导致装配或使用过程中出现变形，也不会因为壁厚过大增加不必要的重量与材料成本，对于需要批量生产的场景，各塑料件的结构都符合注塑成型的工艺要求，没有倒扣、壁厚不均等容易导致成型缺陷的结构，金属件也可以通过常规的机加工工艺完成加工，不需要特殊的定制刀具或复杂工艺，能有效控制生产制造成本。
