输送机链轮驱动动力组件结构设计

项目分类:输送机 发布时间:2026-01-20 ID:1124420
  • 输送机链轮驱动动力组件结构设计
  • 输送机链轮驱动动力组件结构设计
  • 输送机链轮驱动动力组件结构设计
  • 输送机链轮驱动动力组件结构设计
  • 输送机链轮驱动动力组件结构设计
  • 输送机链轮驱动动力组件结构设计
  • 输送机链轮驱动动力组件结构设计
  • 输送机链轮驱动动力组件结构设计
  • 输送机链轮驱动动力组件结构设计
  • 输送机链轮驱动动力组件结构设计
  • 输送机链轮驱动动力组件结构设计
  • 输送机链轮驱动动力组件结构设计
  • 输送机链轮驱动动力组件结构设计
  • 输送机链轮驱动动力组件结构设计
  • 输送机链轮驱动动力组件结构设计
  • 输送机链轮驱动动力组件结构设计
  • 输送机链轮驱动动力组件结构设计
  • 输送机链轮驱动动力组件结构设计
  • 输送机链轮驱动动力组件结构设计
  • 输送机链轮驱动动力组件结构设计

在散料、包装件连续输送的生产场景中,驱动单元是整条输送线的动力核心,其安装匹配度直接决定设备运行稳定性与负载能力。这套驱动结构针对输送机的两种主流布置形式做了适配设计,分别对应末端驱动与中心驱动的安装需求,可覆盖皮带输送、链板输送、网带输送等多种输送载体的动力输入场景,在食品包装、仓储分拣、零部件加工生产线中都有广泛应用。

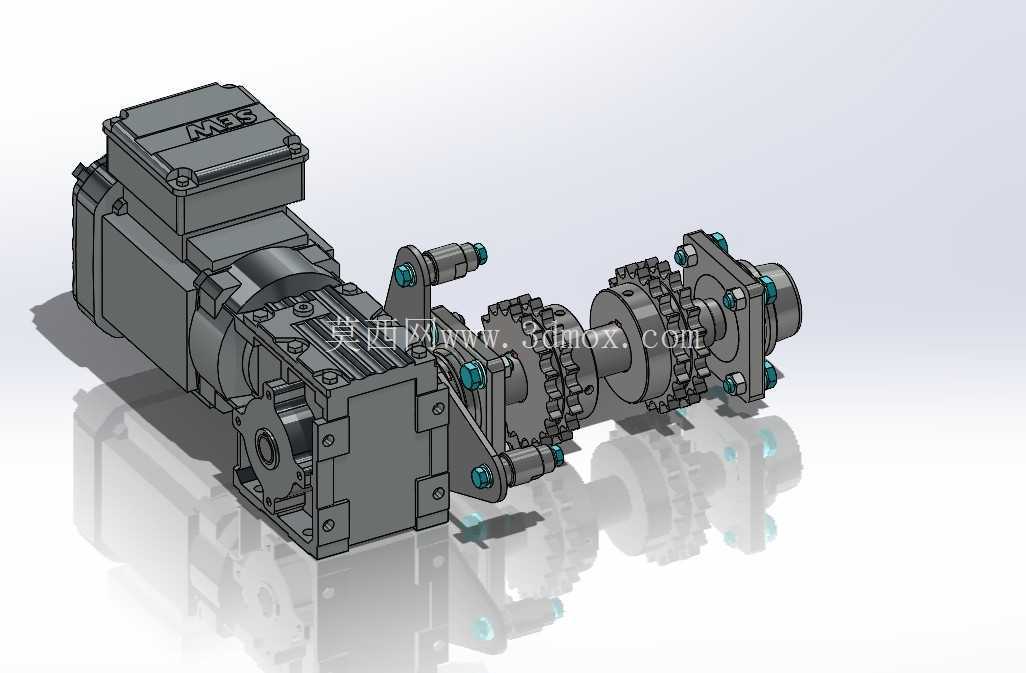

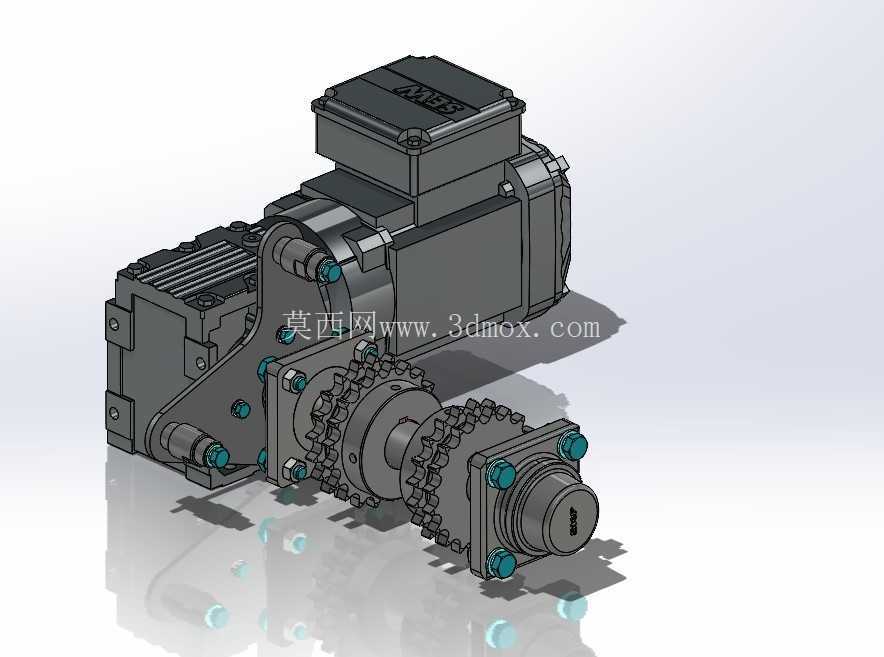

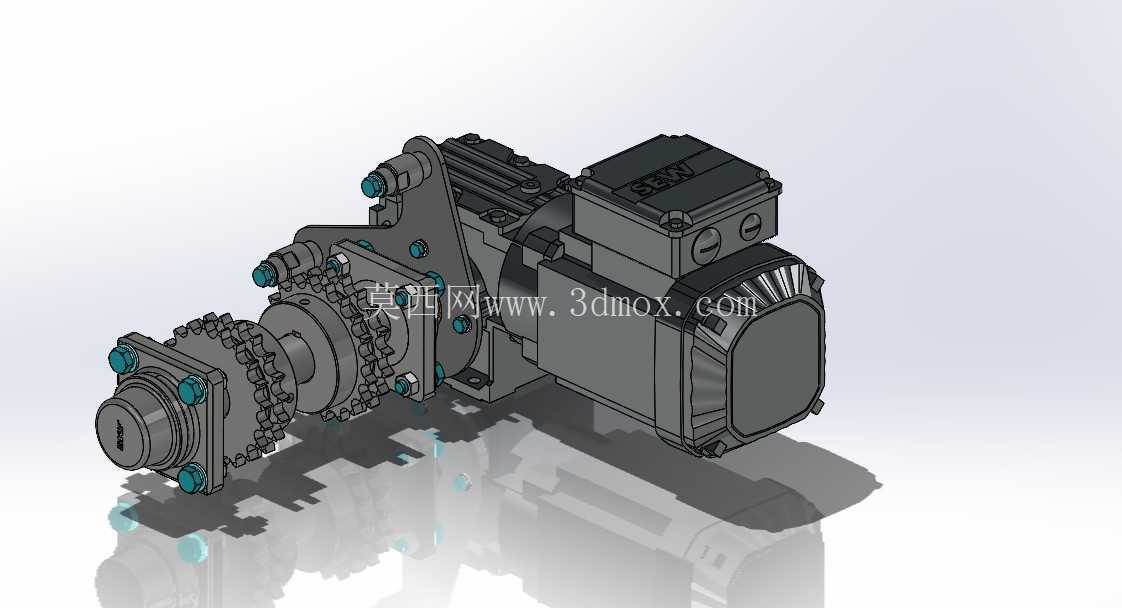

从功能实现逻辑来看,这套组件将动力源、传动副、安装基座做了集成化设计,动力输出端通过链轮与输送载体的传动链条啮合,将电机输出的扭矩转化为输送面的连续运动。设计过程中优先考虑了安装基准的统一性,电机安装座的定位孔与输出轴的同轴度公差控制在0.1mm以内,避免长期运行出现链轮偏磨、轴承受力不均的问题。针对不同安装空间的限制,结构预留了两种安装姿态的适配接口,末端驱动形式可直接固定在输送机架的端部侧板,中心驱动形式则可吊装在输送线中段的横梁下方,适配不同场地的布局需求。

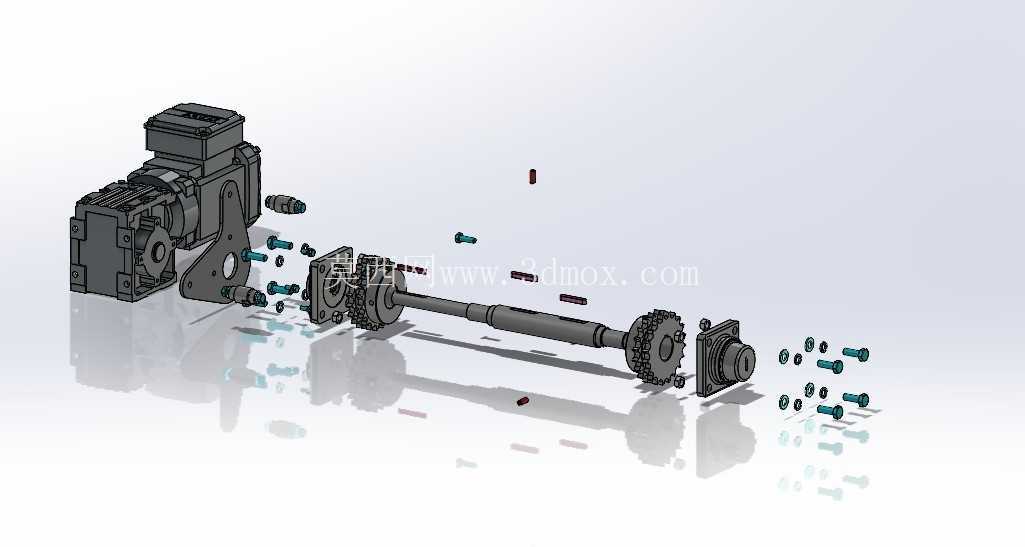

结构组成上,组件包含驱动电机、减速箱体、输出主轴、传动链轮、安装支座、紧固件与密封件几个核心部分。输出轴采用阶梯轴设计,不同轴段分别对应轴承安装位、链轮定位位、锁紧固定位,轴肩位置做了圆角过渡处理,减少应力集中带来的断轴风险。链轮选用节距匹配的标准滚子链配套链轮,齿面做了淬火处理,硬度达到HRC45-50,可承受长期交变载荷下的磨损。安装支座采用折弯焊接结构,安装面做了铣平处理,保证与机架连接的平面度,支座上预留的腰型孔可用于调整链轮中心距,方便链条张紧度的调节,无需额外加装张紧结构即可完成安装调试。

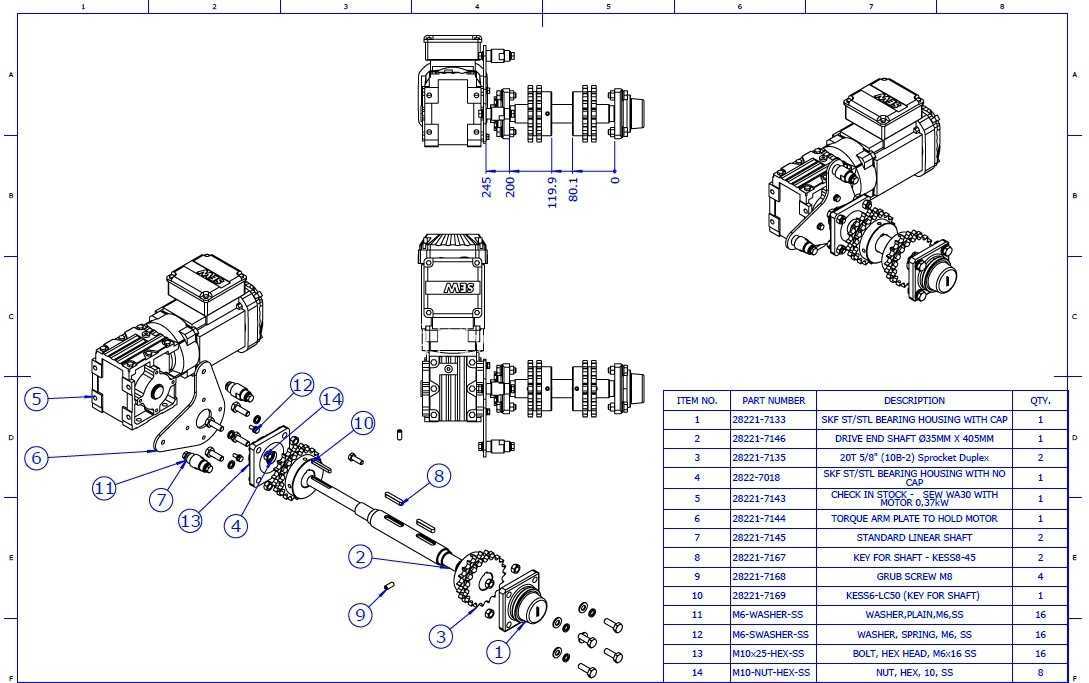

尺寸边界方面,这套驱动单元的轴向安装尺寸根据适配的4s系列输送架做了匹配,输出轴中心到安装底面的高度为119mm,链轮安装位的轴径为30mm,适配08B型号的传动链条,电机与减速箱组合后的横向最大尺寸为245mm,安装时需预留至少300mm的横向操作空间,方便后期维护时拆卸链轮与轴承。输出端的链轮定位端面到安装支座外侧的距离为88mm,可匹配宽度在200mm到800mm之间的输送机架,安装时只需根据输送面宽度调整输出轴的伸出长度,配合轴套即可完成定位。

设计过程中针对现场运维的需求做了多处细节优化,轴承位选用带座外球面轴承,自带密封结构可阻挡粉尘、水汽进入轴承内部,适配多尘、潮湿的生产车间环境;轴端的锁紧结构采用圆螺母配合止动垫圈的形式,避免正反转切换时螺母松动;所有外露的紧固件都选用镀锌处理的标准件,具备基础的防锈能力,减少日常维护的更换频率。两种驱动形式的核心零件通用率达到70%以上,输出轴、链轮、轴承等易损件可完全互换,能降低生产企业的备件储备成本。

实际选型应用时,可根据输送线的总负载、运行速度匹配对应功率的电机,这套安装结构可适配0.37kW到1.5kW功率段的减速电机,输出扭矩范围覆盖50N·m到200N·m,可满足每米负载50kg以内、运行速度0.1m/s到0.5m/s的输送线使用需求。安装调试时需先将支座固定在机架上,再依次装入轴承、输出轴、链轮,最后对接电机与减速箱,调整链轮的共面度误差不超过0.5mm,再张紧链条,保证链条松边的下垂量在中心距的2%以内,即可完成安装投入使用。
