黄色叉形铰接连接支架结构设计

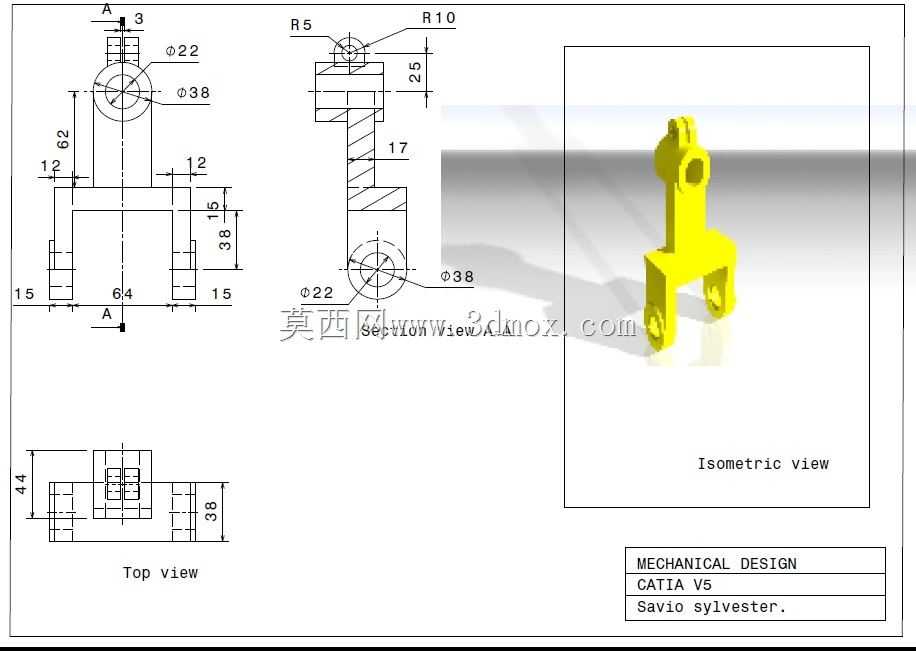

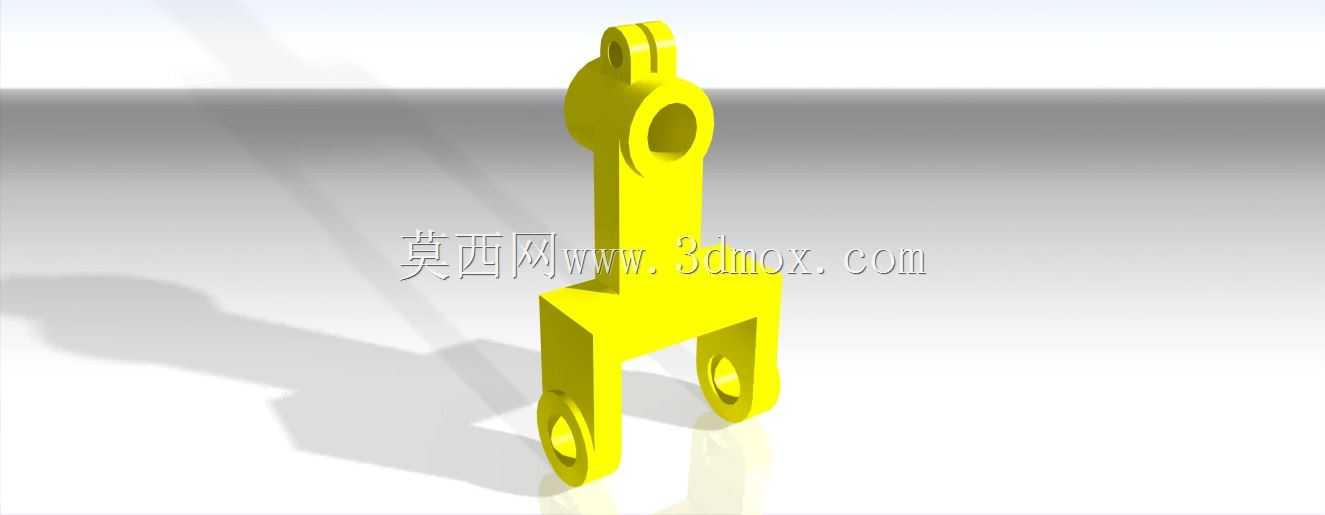

　　这类叉形铰接支架在工业传动链路、工装夹具、轻工自动化输送线的活动关节位置应用十分广泛，核心作用是实现两个运动构件之间的铰接传动，既可以传递既定方向的拉压载荷，也能为相连部件提供固定旋转自由度，避免运动过程中出现卡滞、偏载的问题。从结构设计逻辑来看，上部单耳结构预留的同轴通孔，是用来穿装铰接销轴与主动端构件连接，孔位的同轴度公差直接决定了铰接转动的顺畅度，设计时需要根据传递的载荷大小核算销轴的剪切强度，同时预留合适的配合间隙，既要保证销轴拆装便捷，也要避免间隙过大造成传动过程中的冲击异响。下部的叉形双耳结构，是用来对接从动端的连接头，两个耳片上的通孔同样需要保证严格同轴，耳片的厚度经过受力校核，能够承受额定载荷下的弯曲应力，

　　不会在长期交变载荷作用下出现耳片变形、开裂的问题。整体采用对称式结构布局，重心落在构件的中心轴线上，运动过程中不会产生额外的偏心力矩，能够有效降低铰接销轴的单侧磨损，延长整套铰接副的使用寿命。从安装边界来看，上部单耳的插入间隙需要匹配主动端连接头的厚度，下部双耳的开档尺寸要适配从动端连接头的宽度，所有铰接孔的端面都做了倒角处理，既方便销轴装配时的导向导入，也能去除加工毛刺避免装配时刮伤配合零件表面。构件的转角位置都设置了合理的铸造圆角，既符合铸造或者锻造的工艺要求，减少应力集中点，也能避免锐角位置在装配、检修过程中划伤操作人员。实际应用场景中，这类支架常出现在气动执行机构的传动端、物料搬运设备的连杆机构、可调工装的支撑关节位置，

　　设计时需要根据具体的安装空间调整上下铰接孔的中心距，这个中心距直接决定了连杆机构的传动行程与力臂大小，是整个结构设计中需要优先确认的核心尺寸。建模过程中需要重点保证各孔位的形位公差，尤其是上下两组铰接孔的平行度要求，若平行度超差，装配后会出现转动卡涩，长期运行会加剧销轴和孔壁的偏磨，大幅缩短构件的更换周期。表面的亮色涂覆层一方面可以起到防锈防腐的作用，适配车间多油污、多粉尘的使用环境，另一方面也能在设备检修时快速识别构件位置，提升运维效率。
