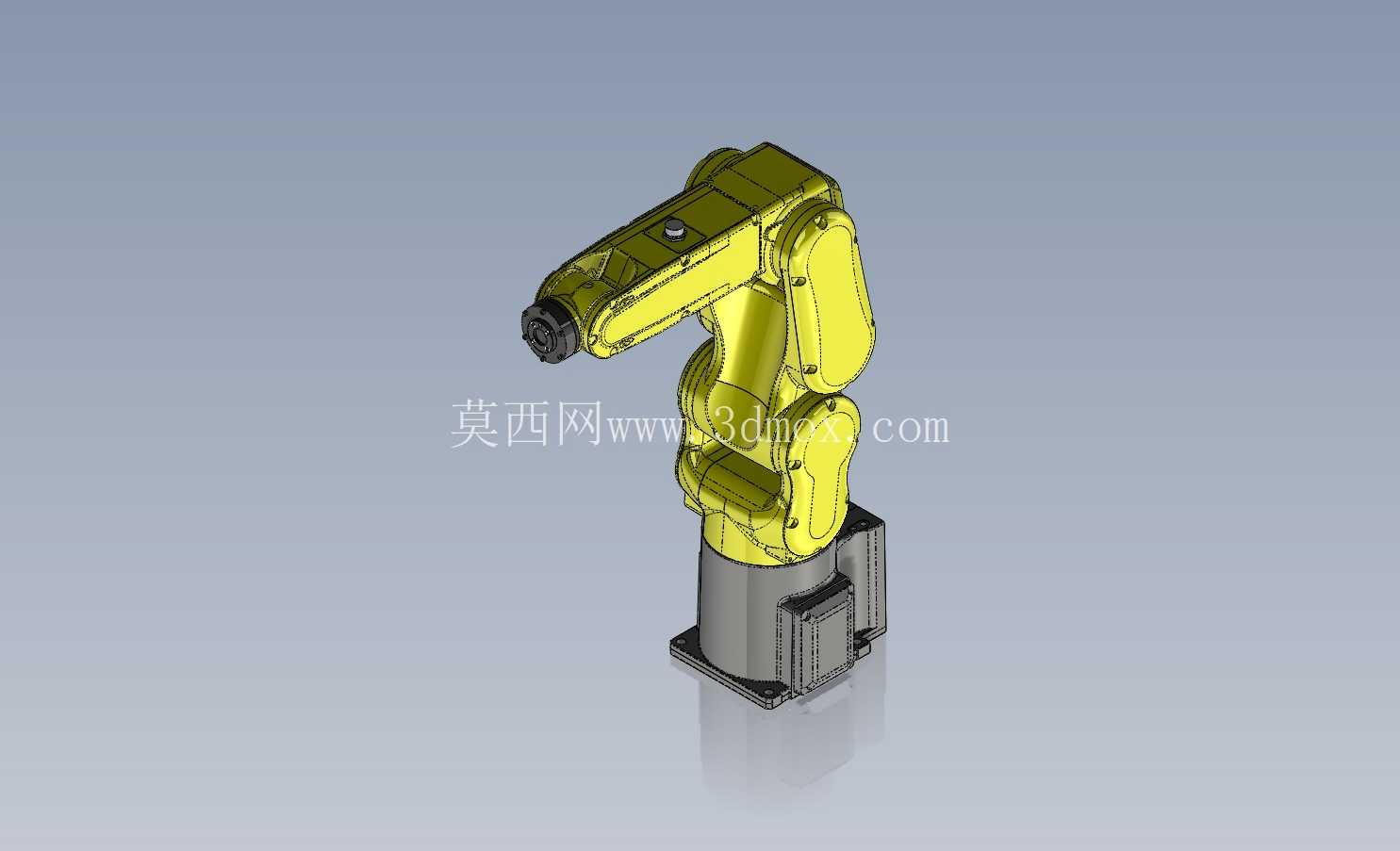

发那科六轴短臂紧凑工业机器人

这款六轴短臂机器人的结构布局，是针对狭小工位与紧凑型设备集成场景做的针对性设计，整机底座采用方形立柱式安装结构，占用地面积极小，可直接嵌入现有生产线的窄小间隙、机床侧方上下料工位、桌面式装配工作站内部，无需对原有产线布局做大规模改造。从实际工程落地场景来看，这类短臂机器人最常部署在3C电子产线的小件装配工位、小型五金件的上下料工位、实验室精密物料转运场景以及紧凑型教学实训工作站中，它的工作半径覆盖范围刚好适配0.5米以内的作业区间，在这个区间内重复定位精度表现稳定，完全满足小型工件的拾取、插装、点胶、检测搬运等工序需求。

从结构设计思路来看，整机的六个关节全部采用集成化驱动布局，大臂、小臂的壳体做了流线型收边处理，所有驱动电机、减速单元、走线管路全部内置于臂体内部，外部没有裸露的管线与突出的安装凸台，一方面避免了设备运行过程中管线与周边工装、工件发生剐蹭干涉，另一方面也大幅降低了臂体的整体风阻与转动惯量，让关节启停的响应速度更快，在高速短距离往复作业的工况下，节拍稳定性更强。底座部分采用加厚铸铁材质的安装法兰，四个固定安装孔位做了沉台设计，安装时螺栓完全沉入法兰面以下，不会在底座周边形成突出的干涉点，底座内部集成了一轴的驱动伺服与减速机构，重心完全落在安装支撑面的中心区域，即使在最高速的关节联动工况下，整机的倾覆力矩也远小于常规同负载长臂机器人，不需要额外做厚重的混凝土安装基础，普通铝型材工作台或者钢制焊接机架就可以完成固定安装。

关节布局方面，一轴为底座回转关节，可实现整周360度旋转，覆盖底座周边全方向的作业范围；二轴为大臂俯仰关节，驱动大臂完成上下抬升动作，关节的限位行程做了软、硬双重限位设计，硬限位采用机械挡块结构，即使控制系统出现信号异常，大臂也不会超出设定行程碰撞周边设备；三轴为小臂俯仰关节，配合二轴动作调整小臂的整体抬升高度；四轴为小臂回转关节，可带动末端执行器完成自身周向旋转；五轴为腕部摆动关节，调整末端工具的俯仰角度；六轴为末端法兰回转关节，直接连接夹爪、吸盘、点胶阀等各类末端执行器，六个关节的运动协同配合，可以在工作半径内实现任意位姿的工件取放，即使是工件需要翻转、侧装、斜向插装的复杂工序，也可以通过逆运动学解算得到顺畅的关节运动路径，不会出现奇异点卡滞的问题。

从安装边界来看，整机直立安装后的总高度控制在紧凑型工作站的常规内部净空范围内，臂体完全收拢时的横向最大宽度远小于常规六轴工业机器人，在做工作站布局仿真的时候，只需要在底座周边预留少量的维护操作空间，臂体全行程运动的包络面不会超出底座周边很小的范围，多台该型机器人并排部署的时候，相邻两台设备的运动包络面几乎不会出现重叠干涉，可以在有限的产线长度内部署更多的作业工位，大幅提升单位面积的产线产能。臂体的额定负载适配小型工件的作业需求，末端法兰可以适配绝大多数常规的小型气动夹爪、电动夹爪、真空吸盘组件，法兰面上的定位销孔与螺栓孔位采用行业通用标准接口，不需要额外做转接法兰就可以直接安装主流品牌的末端执行器，大幅降低了集成设计的工作量。

在实际生产线的工况适配中，这款机器人的短臂结构带来的刚性优势非常明显，因为臂展短、臂体的力臂长度小，同样的关节输出扭矩下，末端的负载刚性比长臂机器人高很多，在做小型零件的压装、螺丝锁付这类需要末端施加一定轴向力的工序时，臂体的形变量极小，压装的深度精度、螺丝锁付的扭矩稳定性都可以得到很好的保障。同时紧凑的结构也让设备的日常维护更加便捷，所有关节的润滑注油口、电气接线接口都布置在臂体的外侧易操作位置，维护人员站在设备侧面就可以完成所有日常保养操作，不需要钻入设备底部或者拆解大量外罩件。针对洁净车间的使用场景，光滑无外露凹槽的臂体外表面也非常方便擦拭清洁，不容易堆积生产过程中产生的粉尘与油污，可以适配电子制造、小型医药包装这类对车间洁净度有一定要求的生产场景。在做三维布局设计的时候，工程师可以直接将该机器人模型导入产线仿真环境，模拟全关节运动的包络范围，提前排查臂体与周边工装、输送线、料仓的干涉风险，大幅缩短工作站的设计调试周期。
