单轴剪切式工业破碎设备结构设计

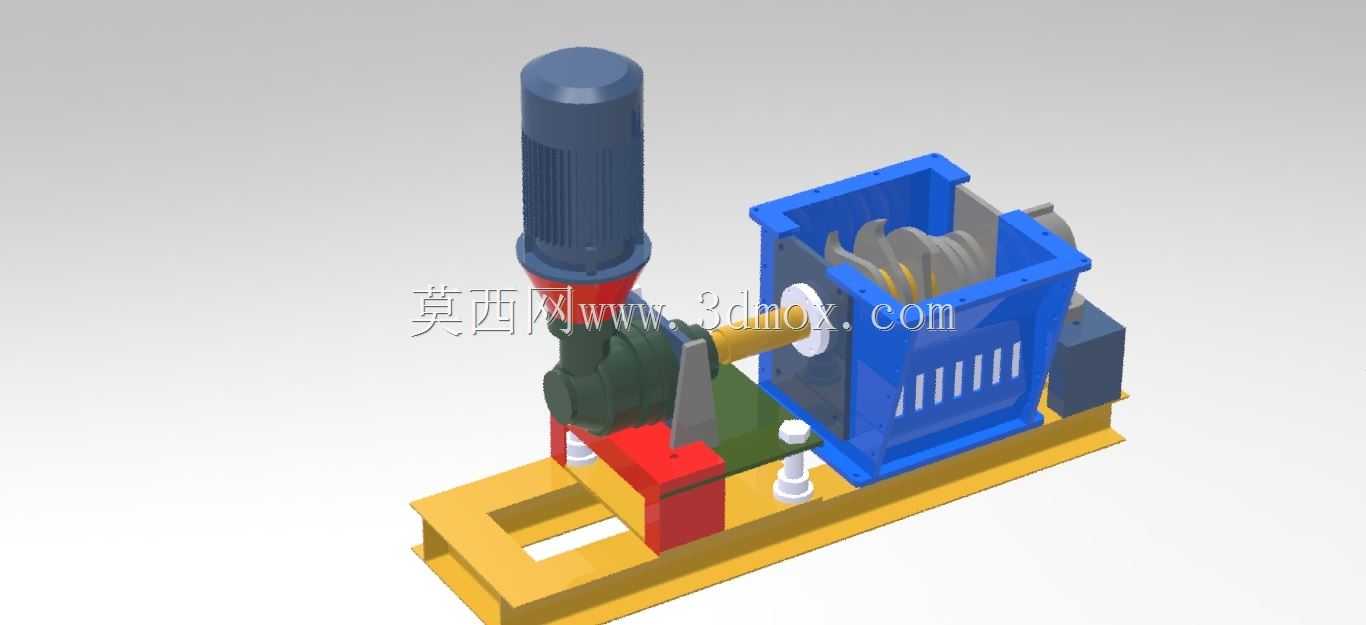

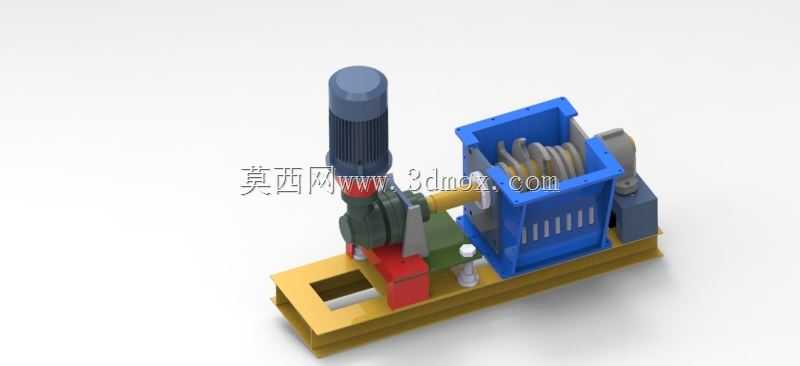

　　这款单轴剪切式破碎设备的三维结构，核心面向工业固废预处理、生产边角料回收、再生资源加工等场景的物料减容需求，区别于传统锤击式破碎的高冲击损耗设计，整体采用低转速大扭矩的剪切做功逻辑，适配塑料块、废橡胶、轻薄金属边角料、工业包装废弃物等多种韧性、脆性混合物料的破碎作业，可将入料尺寸控制在300mm以内的固体混合物剪切至20-50mm的均匀出料粒径，方便后续的输送、分选、熔融再生或填埋减容处理。从结构布局来看，整套设备采用一体式焊接底座作为安装基准，底座预留了地脚螺栓安装孔位，安装时需保证基础平面水平度误差不超过1mm/m，避免长周期运行中因底座形变导致的主轴同轴度偏差。驱动端采用立式电机直连减速机构的布局，相比皮带传动的结构，

　　传动效率更高、维护点更少，减速机构输出端与破碎腔主轴采用胀套连接，可在过载时提供一定的扭矩缓冲，避免硬冲击打坏刀轴或刀片。破碎腔采用加厚钢板焊接成型，内壁设置有可更换的耐磨衬板，减少物料对腔体的直接磨损，动刀组采用错落排布的勾形刀片，与腔体内壁的定刀形成剪切副，刀片采用可拆式螺栓固定，磨损后可单独更换单块刀片，无需整体更换刀轴，大幅降低后期运维成本。腔体上方设置有倾斜式入料导槽，可避免物料入料时卡滞，导槽角度设计为35度，既可以保证物料靠自重顺利滑入剪切区，也能防止破碎过程中物料飞溅出腔体。设备的电控安装位预留在底座侧方的独立安装区，可根据使用需求加装过载反转、电流监测、温度预警等保护模块，当入料过多导致刀轴卡滞时，

　　可自动触发反转退料，避免电机长时间堵转烧毁。从安装边界来看，整套设备的长宽高尺寸适配常规工业车间的设备进场通道，整体重心集中在底座中部，无需额外做重型混凝土基础，放置在硬化的车间地面即可完成安装调试，进料口高度匹配常规人工上料或皮带机自动上料的高度区间，无需额外搭建过高的操作平台。设计过程中对刀轴的受力做了针对性的仿真校核，在最大破碎扭矩工况下，刀轴的最大形变控制在0.2mm以内，保证刀片与定刀的间隙始终稳定在0.5-1mm之间，避免间隙过大导致的物料拉扯不剪断、间隙过小导致的刀片碰磨问题。整机的润滑点采用集中式布局，日常运维时可快速完成各轴承位、减速机构的润滑保养，无需拆解设备外罩即可完成常规检查作业。
