SD转microSD存储卡转接适配器结构设计

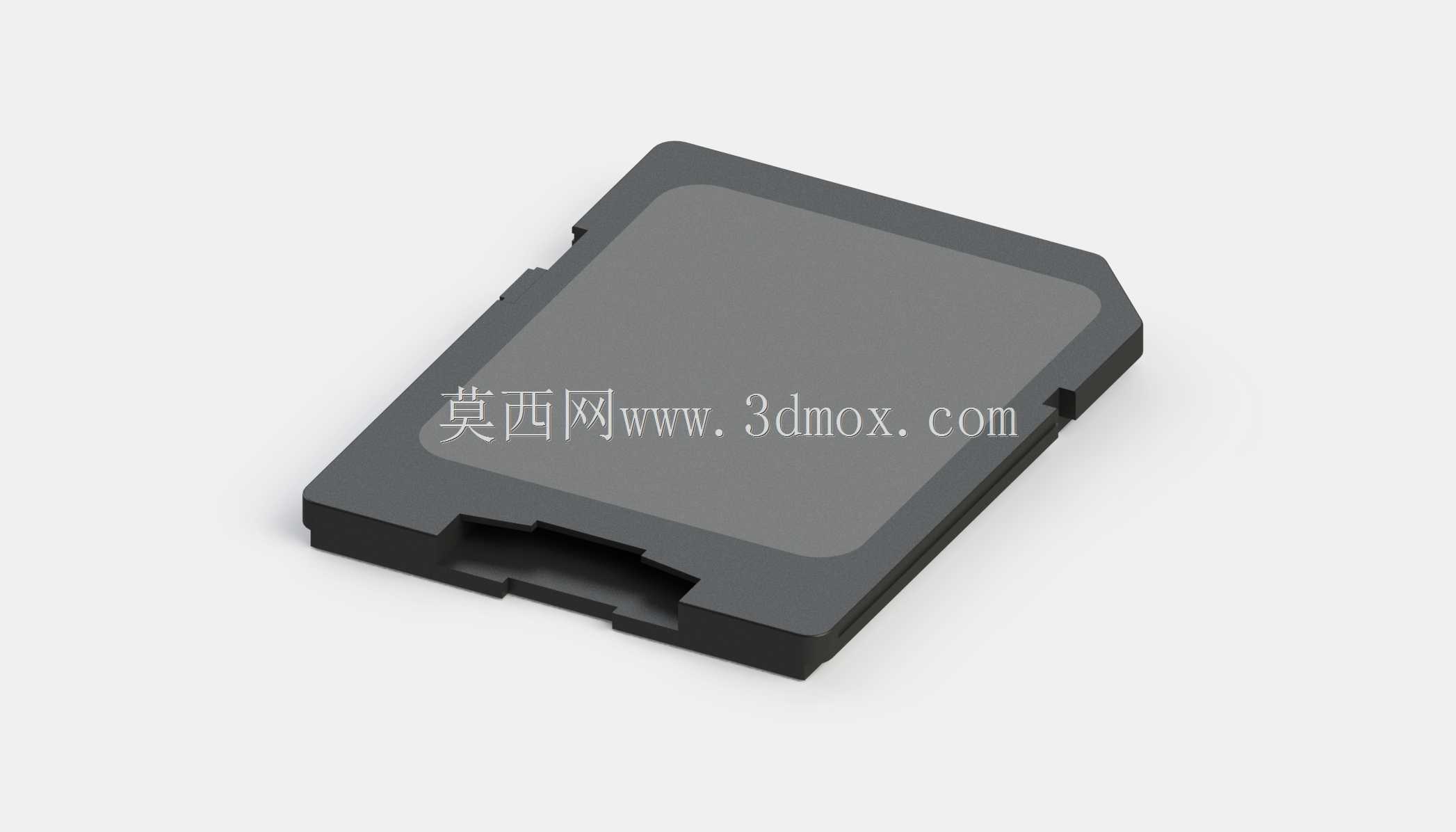

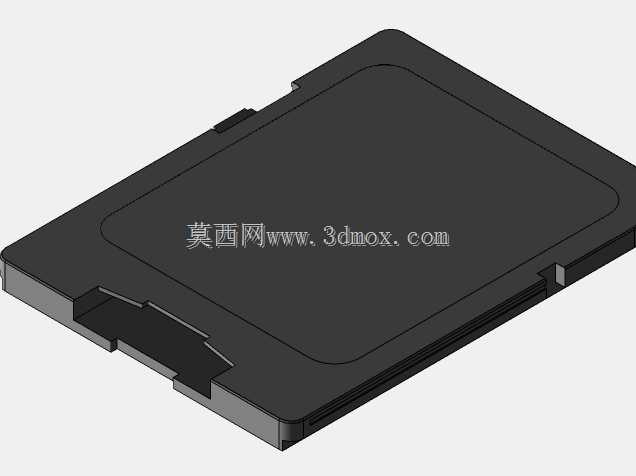

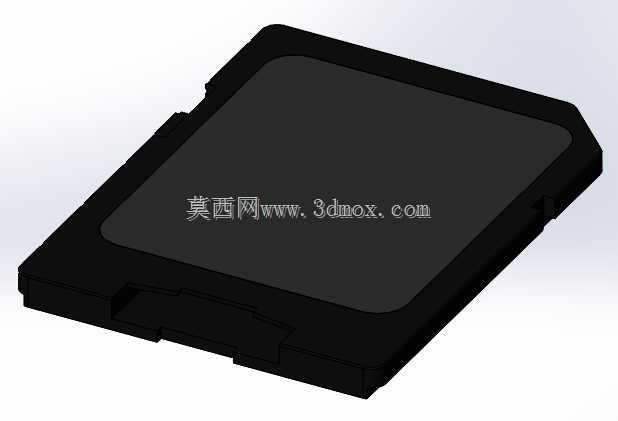

日常做嵌入式设备、工控主板调试的时候，经常会碰到设备自带标准SD卡槽，但手头只有microSD卡的情况，这时候这类转接适配器就是必不可少的小配件，别看它结构简单，实际建模的时候要卡准的尺寸边界一点都不少。首先要明确它的核心功能是实现microSD卡与标准SD接口的物理适配与引脚连通，不需要额外的电路转换，本质是物理尺寸转接加引脚直连的结构件，所以整个设计的核心就是尺寸公差的配合，既要保证卡插入设备卡槽时的插拔顺畅，又要保证内部的microSD卡安装到位后引脚完全对齐，不会出现接触不良的情况。外形上完全遵循标准SD卡的外形规范，整体为薄型长方体结构，边角做了对应标准的切角处理，这个切角是防呆设计的核心，能避免用户插反方向损坏卡槽或者卡体，外壳采用上下扣合的薄壁结构，壁厚控制在0.8mm左右，整体厚度严格匹配标准SD卡的2.1mm厚度要求，长度和宽度也完全遵循SD卡的规范尺寸，保证插入各类SD卡槽时不会出现卡滞或者过松脱落的问题。前端的金手指区域完全对齐标准SD卡的引脚定义位置，内部的microSD卡槽位置做了精准的定位凸台，当microSD卡从尾部插入时，凸台会卡住卡的侧边，保证卡的触点和适配器内部的转接引脚完全贴合，不会出现偏移。尾部的插入口做了0.2mm的倒角导向，方便用户快速将microSD卡插入，不需要刻意对准位置。外壳表面做了细磨砂的纹理设计，既可以增加插拔时的摩擦力，方便用户从设备卡槽中取出适配器，也能避免光滑表面容易产生划痕的问题。在建模过程中，需要重点关注几个配合尺寸：一是外部轮廓和标准SD卡槽的间隙配合，单边间隙控制在0.1mm以内，既保证插拔顺畅，又不会因为间隙过大导致接触晃动；二是内部microSD卡的安装槽尺寸，要兼顾不同厂商microSD卡的尺寸公差，槽宽比microSD卡标称宽度大0.15mm左右，保证不同品牌的卡都能顺利插入；三是引脚位置的对齐精度，转接引脚的位置度公差要控制在0.05mm以内，避免因为引脚偏移导致的识别失败问题。这类适配器除了在工控调试场景使用，也广泛用在数码相机、老式笔记本读卡器、车载SD卡槽等只配备标准SD接口的设备上，让体积更小的microSD卡可以兼容这些设备，不需要额外购置不同规格的存储卡，提升存储介质的复用性。设计的时候还要考虑插拔寿命，外壳的扣合结构要做加强筋处理，避免多次插拔后上下壳开裂，尾部的插入口边缘做圆角处理，减少microSD卡插拔时对卡体表面的磨损。
