八线Sigma方形法兰步进电机结构设计

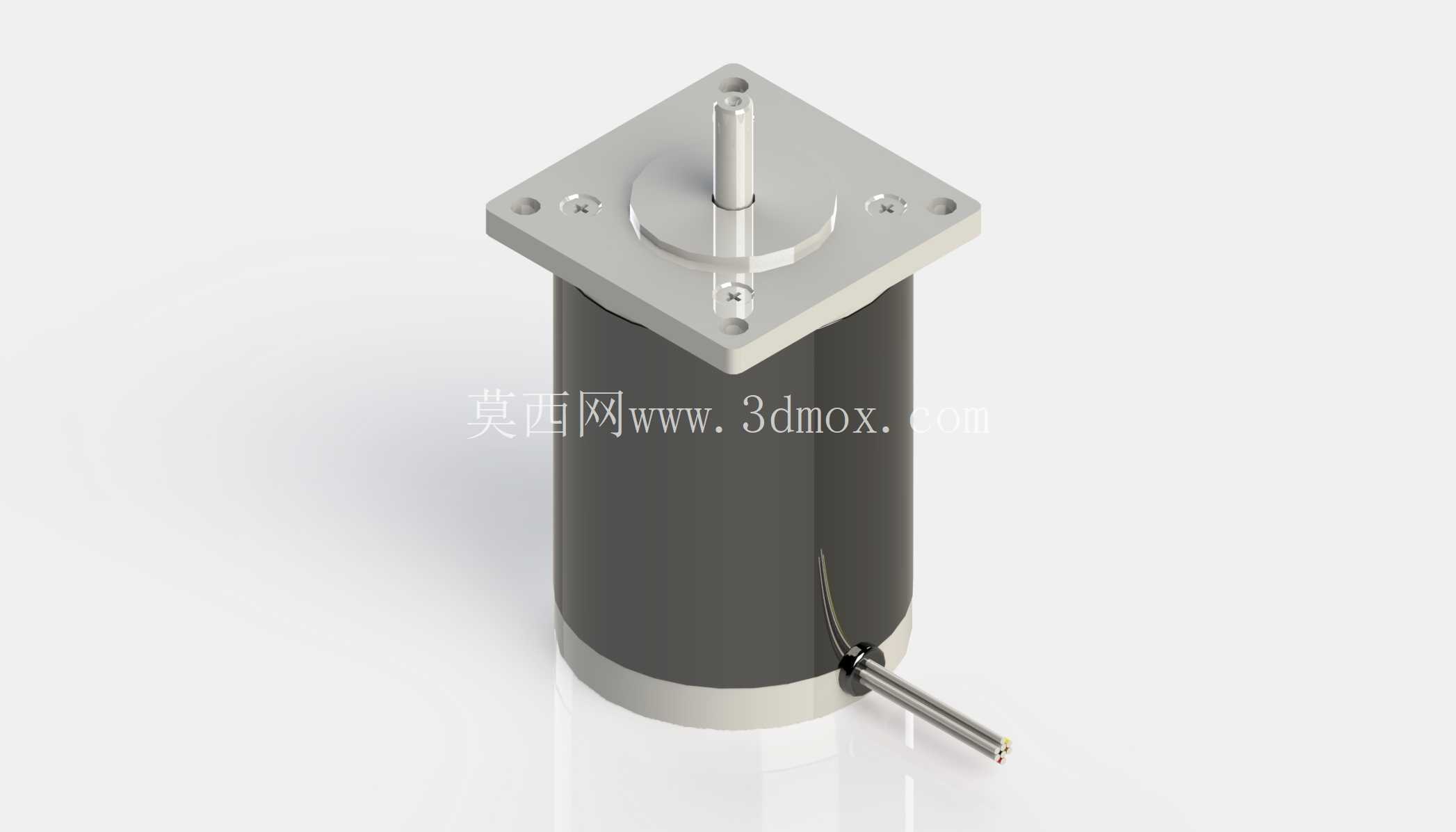

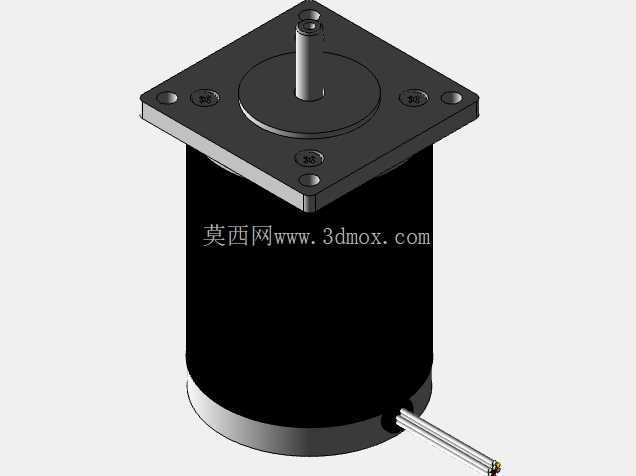

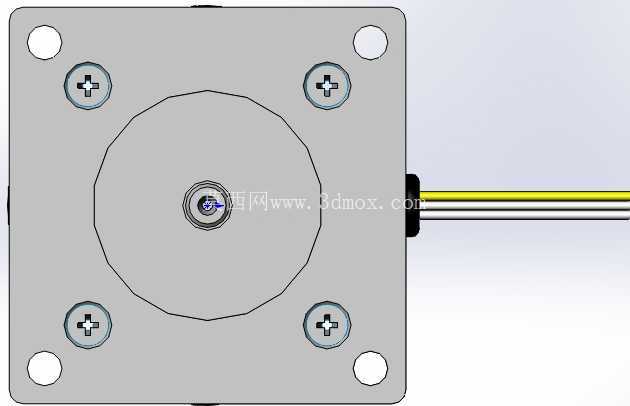

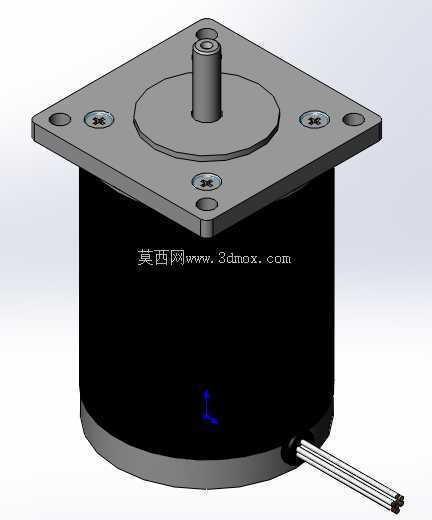

　　这款八线引出的Sigma系列步进电机，在小型自动化设备的传动选型中属于适配性极强的一类驱动部件，日常接触的桌面级精密定位平台、小型送料机构、实验室分析仪器的进给单元里，常能见到同规格产品的应用。区别于常规圆形机座的步进产品，它采用方形法兰安装结构，安装孔位分布在法兰四个角点，安装时不需要额外加工转接板，直接通过螺栓就能固定在设备的安装立板或者滑台基座上，安装面的贴合度更容易保证，不会出现圆形机座锁紧后出现的同轴度偏移问题。从结构设计逻辑来看，这款电机的机座采用圆柱型主体搭配方形端法兰的组合，主体外壳做了哑光金属处理，既可以保证机座的结构强度，也能在设备运行过程中通过外壳表面散出绕组工作产生的热量，避免长时间高负载运行出现的绕组温升过高问题。输出轴采用单出轴光轴设计，轴端没有做键槽，适配小型同步轮、联轴器的抱紧式安装，在小扭矩输出的场景下，抱紧式连接的安装效率更高，也不会因为键槽加工产生的应力集中导致轴端断裂。

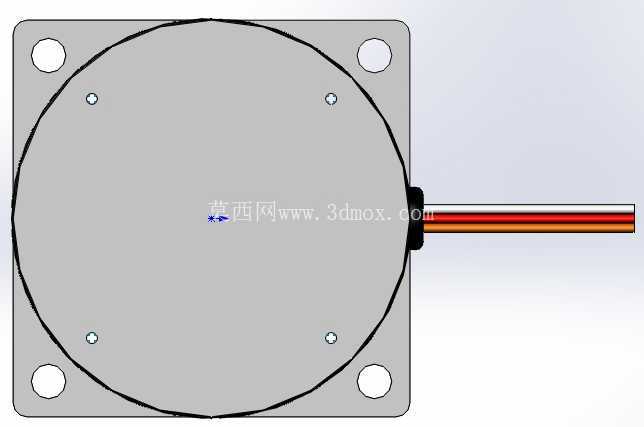

　　尾部引出的八线接线端，是这款电机区别于常规四线、六线步进产品的核心特征，八线绕组的设计可以支持串并联两种接线方式，用户在实际选型使用时，可以根据驱动器的输出电压、电流参数，灵活选择绕组的接线模式：串联接线时电机的低速扭矩输出更平稳，适合低速大负载的直驱场景；并联接线时电机的高速响应特性更好，搭配高细分驱动器可以实现更高转速下的扭矩保持，适配需要快速往复移动的定位机构。从安装边界尺寸来看，方形法兰的安装孔中心距遵循常规小型步进电机的通用尺寸规范，机座主体的外径小于法兰对角线尺寸，安装时不需要在安装板上预留过大的避让空间，设备内部的结构布局可以更紧凑。输出轴的伸出长度经过精准核算，搭配标准厚度的联轴器时，不会出现轴端顶到联轴器内部或者插入深度不足的问题，尾部的出线端做了径向引出设计，不是轴向直出，在安装空间轴向尺寸受限的场景下，径向出线可以减少轴向的空间占用，避免线缆弯折过度导致的线芯断裂。在实际设备调试过程中，这类八线步进电机的参数适配范围更广，不需要因为驱动器参数匹配问题更换电机型号，只要调整绕组接线方式就能匹配不同的驱动参数，对于做模块化设备设计的工程师来说，可以减少传动部件的物料种类，降低BOM表的管理成本。

　　设计这类电机的三维模型时，需要重点关注法兰安装孔的位置度公差、输出轴与法兰安装面的垂直度公差，这些形位公差会直接影响电机安装后的传动同轴度，如果同轴度偏差过大，电机运行时会产生额外的径向负载，不仅会增大运行噪音，还会加速前端轴承的磨损，缩短电机的实际使用寿命。另外机座内部的绕组腔体与前端轴承室的同轴度也是设计时需要重点保证的结构参数，不过作为外部装配使用的三维模型，只需要把外部安装接口、外形尺寸、出线位置做精准还原，就能满足设备结构设计时的干涉检查、安装布局需求，不需要还原内部的绕组、转子等细节结构。

　　这类步进电机通常搭配步进驱动器使用，在3D打印机的进给轴、小型点胶机的定位轴、电子元件插件机的送料机构里都有广泛应用，因为八线电机的参数灵活性，它既可以用在对低速扭矩要求高的负载牵引场景，也可以用在对响应速度有要求的快速移动场景，不需要针对不同场景重新开发电机结构，只需要调整接线方式就能适配不同的工况需求。在做设备结构布局时，需要注意给电机尾部的出线端预留足够的线缆弯折空间，避免线缆被机座或者安装板挤压，同时要保证电机安装面的平面度，避免安装面不平导致法兰受力变形，影响内部轴承的正常运转。
