仿生四足蜘蛛形态行走机械装置

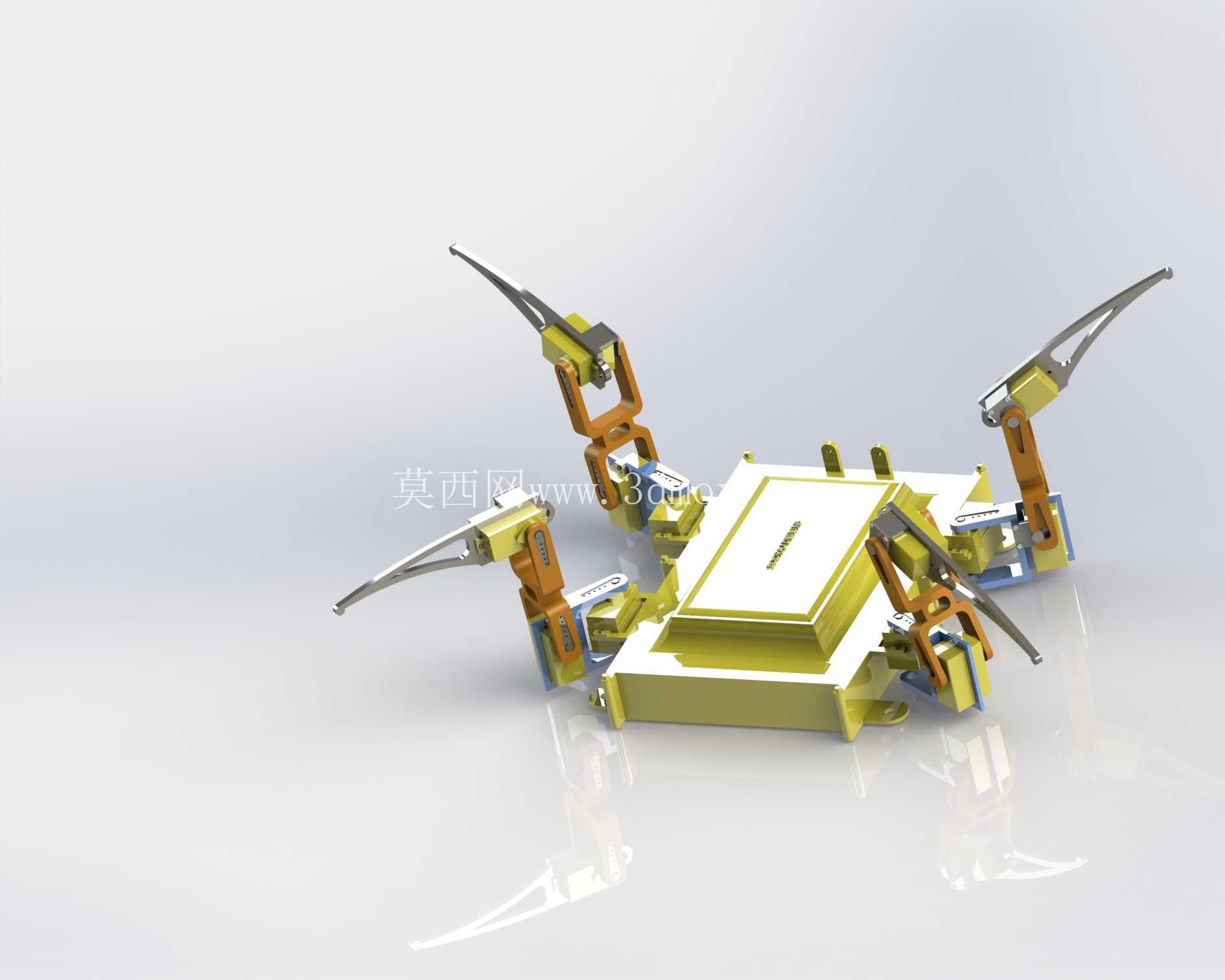

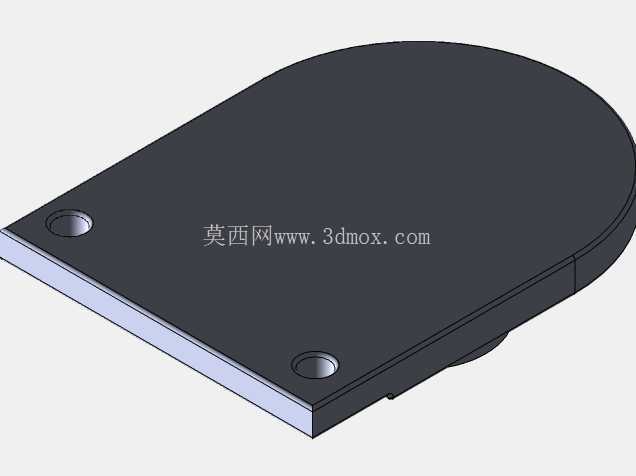

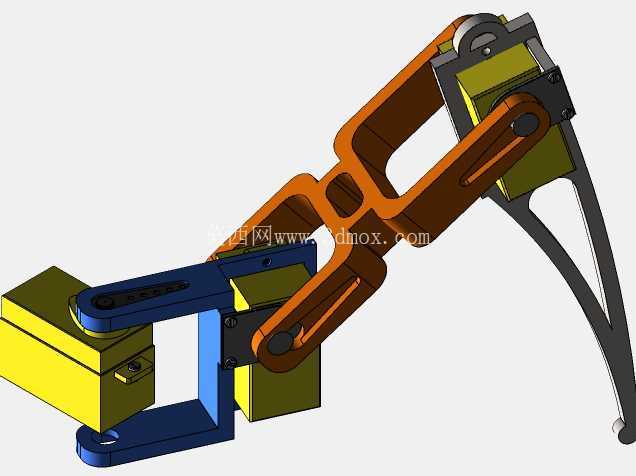

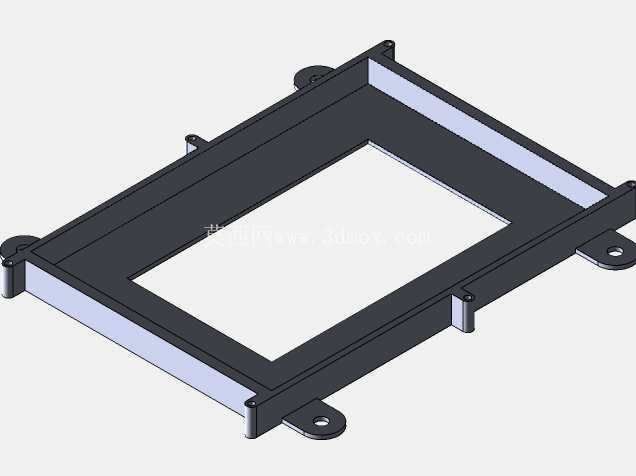

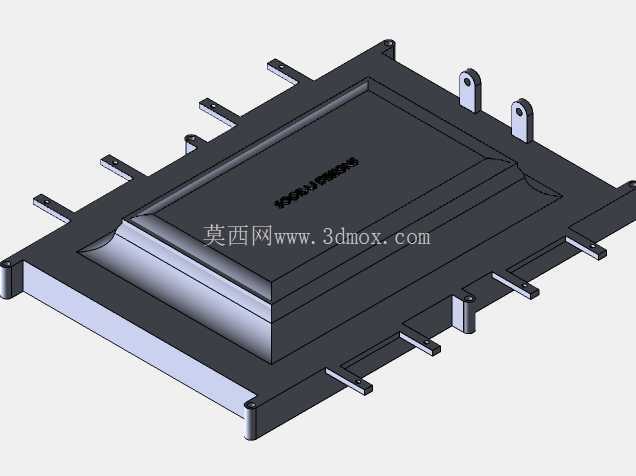

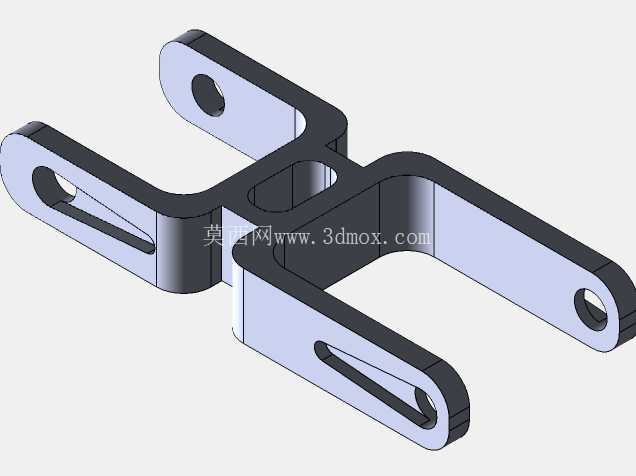

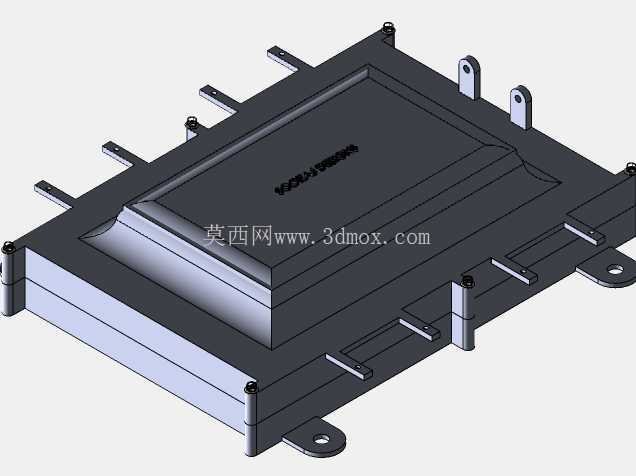

　　这款仿生四足行走装置的设计初衷，是面向狭小空间巡检、复杂地形探测场景的移动载体需求，区别于轮式、履带式移动设备对平整通行面的依赖，其仿生蜘蛛的构型可以在非结构化地形中完成稳定移动，适配管道内部巡检、灾后废墟探测、工业设备夹层排查等轮式设备无法进入的作业场景。从结构布局来看，整机采用中心承载基体加四条对称分布足肢的构型，中心基体为分层式框架结构，上层预留了传感器、控制板、供电模块的安装位，安装边界可容纳常规尺寸的嵌入式控制板与小型锂电池组，基体框架采用轻量化的板材拼接设计，既保证整体结构刚度，又控制整机自重，降低足肢驱动的负载压力。四条足肢采用对称式布局，单条足肢为多关节串联结构，每个关节处设置了铰接转动副，可实现足端在三维空间内的轨迹调整，足肢的杆件采用镂空式结构设计，在保证杆件抗弯强度的前提下减少冗余材料，降低运动过程中的惯量，提升动作响应速度。设计过程中，足端的运动轨迹经过反复校核，确保四条腿的迈步动作不会出现运动干涉，同时步态规划预留了三角步态、对角步态的切换空间，可根据不同地形的通行需求调整行走模式，在平整地面可采用对角步态提升移动速度，在崎岖地形可切换为三角步态保证机身稳定性。

　　足肢与中心基体的连接部位采用了加强式铰接座，分散足肢落地时的冲击载荷，避免长期运动后连接部位出现疲劳变形，铰接副处预留了轴承安装位，可加装微型滑动轴承降低转动摩擦，提升关节运动的顺滑度，减少驱动过程的能量损耗。从安装边界来看，整机的足肢完全展开时的外接圆尺寸控制在小型便携设备范畴，可轻松放入常规工具箱携带，足肢收拢时整体轮廓进一步缩小，可进入直径更小的管道类空间开展作业。中心基体的底部预留了功能扩展接口，可根据实际作业需求加装微型摄像头、气体检测传感器、小型采样机械手等功能模块，不需要改动主体承载结构即可完成功能拓展。

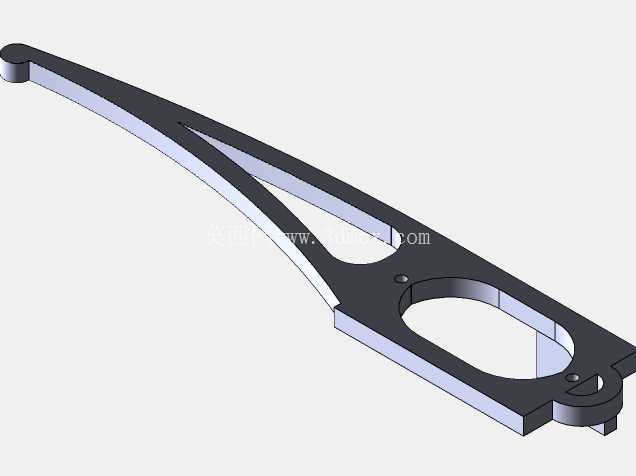

　　在结构细节处理上，所有杆件的棱边都做了倒角处理，避免运动过程中棱边剐蹭外部线缆或者障碍物，同时也减少装配过程中划伤操作人员的风险。足端部位设计了可拆卸的防滑接触头，可根据接触地面的材质更换橡胶头、金属尖头不同材质的端帽，在光滑瓷砖、金属管道内壁作业时更换橡胶防滑头提升抓地力，在松软泥土、废墟碎石表面作业时更换金属尖头提升附着能力。整个装置的零部件大多采用板材加工成型，加工工艺适配常规的激光切割、数控铣削加工，不需要特殊的定制工装即可完成零部件制作，装配过程采用模块化设计，单条足肢可作为独立模块单独拆装，后期维护更换损坏部件时不需要拆解整个机身，降低运维成本。

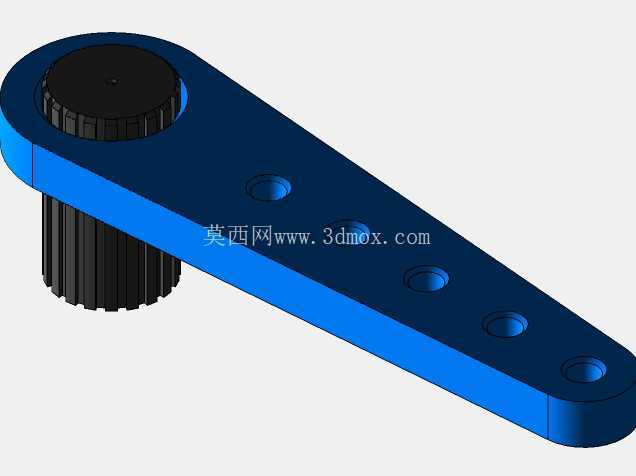

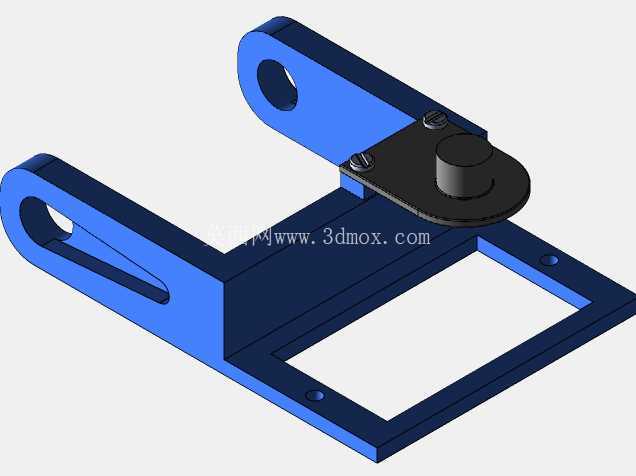

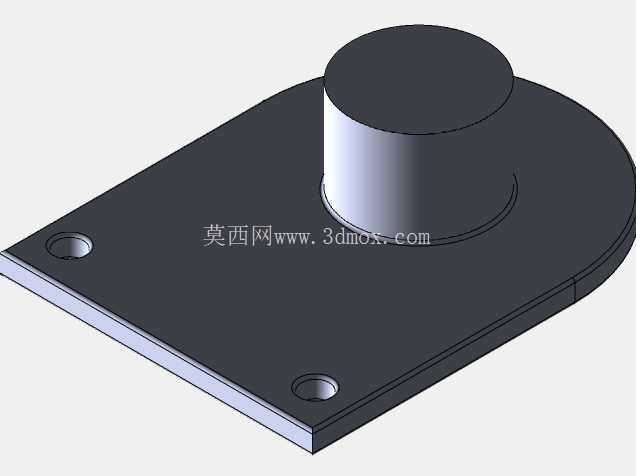

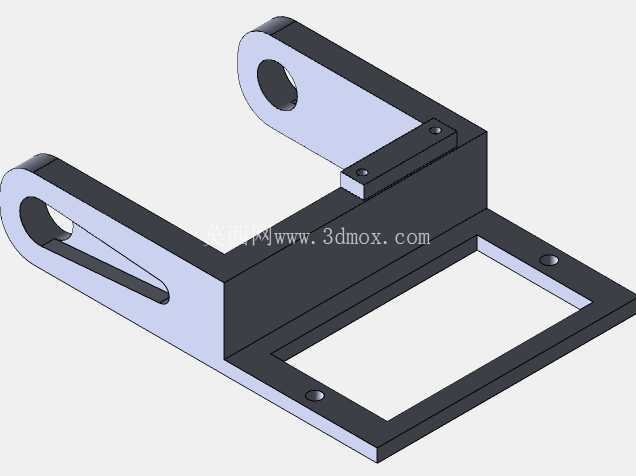

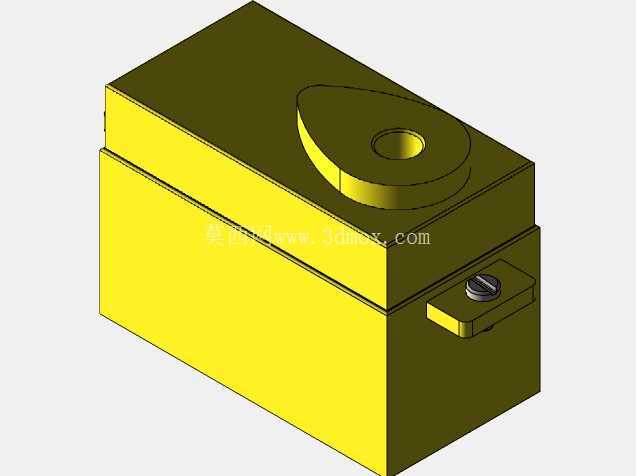

　　关节驱动件的安装位做了通用化设计，可适配不同扭矩的微型舵机、伺服电机，设计人员可根据实际负载需求选择对应参数的驱动元件，不需要重新设计关节连接结构。在静态稳定性校核上，当任意三条腿处于支撑状态时，整机的重心投影始终落在三条支撑足端围成的三角形区域内，即使单条腿抬起迈步时，机身也不会出现倾翻风险，同时足肢的摆动角度经过限位设计，避免关节转动超程导致结构卡死或者驱动件过载损坏。这款装置的结构设计没有采用复杂的一体化成型构件，所有零部件都具备良好的加工工艺性，既可以作为高校机械专业仿生机构设计的教学案例，也可以作为小型探测机器人的基础移动平台，经过功能拓展后可应用在不同的特种作业场景中，替代人工进入高危、狭小空间完成作业任务，降低人员作业风险。
