双电机驱动自主投弹竞技机器人结构

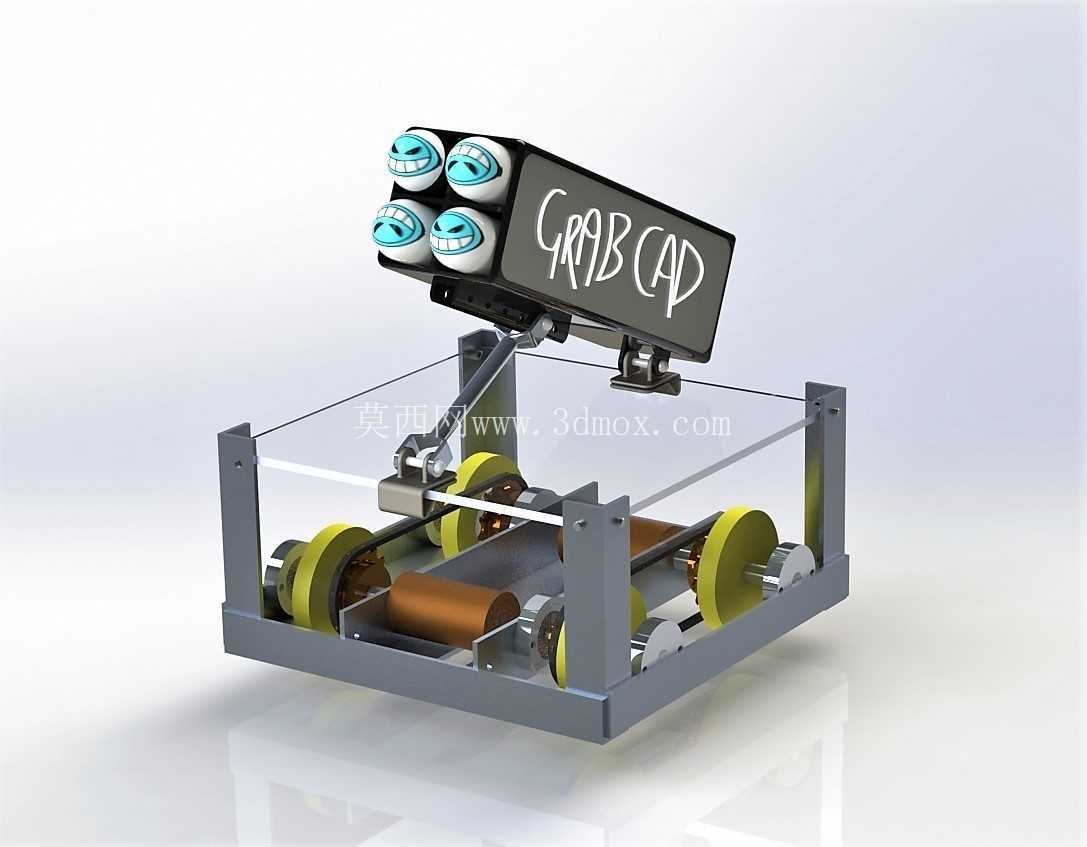

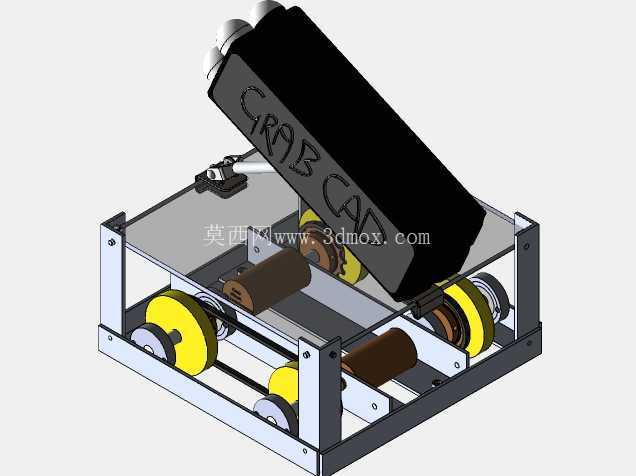

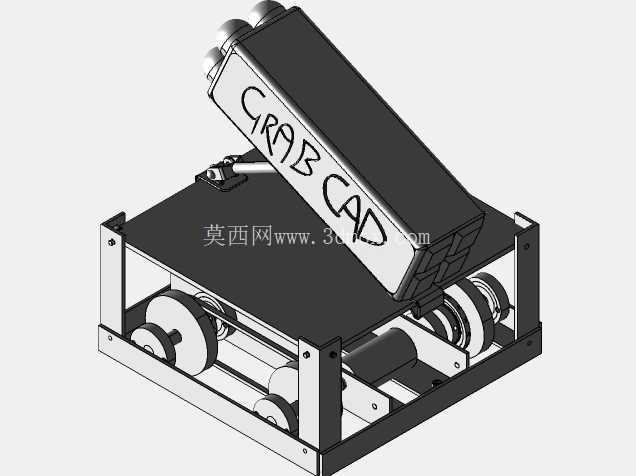

　　这款竞技类自主移动投弹机器人，最初的设计出发点是面向小型工程竞技赛事的对抗场景，这类赛事对设备的移动稳定性、动作执行精准度、结构抗冲击性都有明确的工程要求，并非普通的演示类教具结构。从整体布局来看，底盘采用框架式型材搭建的开放式结构，没有采用封闭外壳设计，核心考虑是赛事过程中需要快速排查故障、更换易损件，同时降低整体自重，提升移动响应速度。行走部分采用双电机独立驱动的布局，每侧驱动轮通过链轮链条组件传递动力，驱动轮搭配大直径橡胶轮缘，在平整的竞技场地表面可以提供足够的抓地力，同时轮组的安装座预留了轴承安装位，可通过调整轴系间隙减少传动过程中的旷量，避免高速移动时出现轮组晃动跑偏的问题。

　　底盘中部预留了电池与控制模块的安装空间，配重块布置在底盘重心位置，确保机器人急停、转向时不会出现侧翻，整体安装边界控制在400mm见方的尺寸范围内，符合多数小型竞技赛事的设备尺寸准入要求。上部的投弹执行机构采用俯仰角度可调的支架结构，前端设置四个带弹性缓冲的夹持位，用来固定待投掷的弹丸，夹持位采用软质接触面，避免夹持过程中损坏弹丸外壳，同时夹持力度可以通过支架上的调节螺丝微调，适配不同重量、不同外径的弹丸规格。执行机构的俯仰动作通过舵机驱动连杆实现，角度调节范围覆盖0到60度，可根据目标位置的距离调整投掷仰角，配合底盘的移动定位，实现指定位置的弹丸投放动作。

　　结构设计过程中，所有传动部件都做了防松处理，链轮的张紧度可以通过侧边的调节螺栓调整，避免长时间运行后链条松脱掉链；所有的连接螺丝都采用防松垫片加固，应对竞技过程中碰撞、急停带来的振动冲击，避免结构散架。从实际应用场景来看，这类结构除了用于工程竞技赛事之外，其双电机差速移动、定点投放的结构逻辑，也可以经过适配改造后用于小型仓储场景的物料定点投递、教学场景的移动机器人实训，核心的传动布局、配重思路、执行机构调节逻辑都具备可复用的工程参考价值。

　　在建模过程中，所有的轴系配合、安装孔位都按照实际加工公差预留了间隙，轴承位、链轮安装位的尺寸都符合标准件选型规格，不需要二次修改就可以直接导出工程图用于加工制作，底盘框架的型材连接角码也采用标准通用件，降低加工制作的成本与周期。上部的标识安装位采用可快拆的结构设计，可以根据不同的赛事要求更换标识面板，不需要改动主体支撑结构，提升了整体结构的场景适配性。轮组的悬挂部分采用刚性连接搭配橡胶轮缘缓冲，没有设置复杂的独立悬挂，核心考虑是竞技场地平整度较高，刚性连接的传动效率更高，结构故障率更低，更符合短时间高强度赛事的使用需求。投弹机构的触发装置采用电磁吸合式结构，响应速度快，触发延迟控制在毫秒级，确保到达指定位置后可以快速完成投弹动作，不会因为机构响应滞后错过投弹窗口。整个结构的走线全部沿底盘框架内侧布置，预留了走线槽位，避免移动过程中线缆被轮组、传动部件剐蹭损坏，控制模块的安装位预留了散热间隙，长时间运行也不会出现过热问题。
